Модуль интерфейсный ПР-МИ485

Модуль интерфейсный ПР-МИ485

Назначение модуля интерфейсного ПР-МИ485

Модуль интерфейсный ПР-МИ485 предназначен для подключения программируемого реле ПР110 к сети RS-485, позволяя опрашивать состояния входов ПР110 и управлять его дискретными выходами от внешних устройств. Кроме того имеется возможность считывать и изменять состояние 64-х внутренних переменных программируемого реле ПР110.

Используя модуль ПР-МИ485 для ПР110, появляется возможность удаленно контролировать состояния внутренних переменных, отслеживать выполнение алгоритма, а так же менять уставки, переключать режимы и т.п. Например, пользователь может подключить панель оператора ИП320 и вывести на нее всю необходимую информацию.

Шина связи модуля и ПР110 имеет гальваническую развязку с портом интерфейса RS-485. Питание модуля происходит непосредственно от внутреннего источника ПР110, поэтому модуль может применяться как с модификациями реле на 220 так и на 24 В.

Внимание! Работа приборов ПР110 с прибором ПР-МИ485 возможна только, если прибор ПР110 имеет версию внутреннего программного обеспечения не ниже х.80.

Основные функции модуля интерфейсного ПР-МИ485

  • Взаимное преобразование сигналов интерфейсов RS-485 и UART
  • Поддержка протока передачи данных в сети RS-485: Modbus (ASCII и RTU)
  • Автоматическое определение направления передачи данных
  • Гальваническая изоляция портов RS-485 и ПР110
  • Питание от ПР110

Технические характеристики модуля интерфейсного ПР-МИ485

Питание

Тип питания

Непосредственно от ПР110

Потребляемая мощность, Вт, не более

0,5

Интерфейс RS-485

Длина линии связи с внешним устройством

Не более 1200 м

Количество приборов в сети:

– без использования усилителя сигнала



не более 32

– с использованием усилителя сигнала

Не более 256

Используемые линии передачи данных по сети RS-485

А (D+), В (D–), GND

Гальваническая развязка портов RS-485-HART

Оптоэлектронная

Электрическая прочность изоляции,В

500

Корпус

Габаритные размеры

28х77х110

Масса кг, не более

0,2

Степень защиты

IP20

Крепление

на DIN-рейку

Условия эксплуатации

Температура окружающего воздуха

–20...+55 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже)

не более 80 %

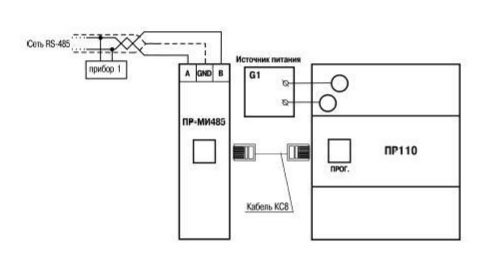

Схемы подключения модуля интерфейсного ПР-МИ485

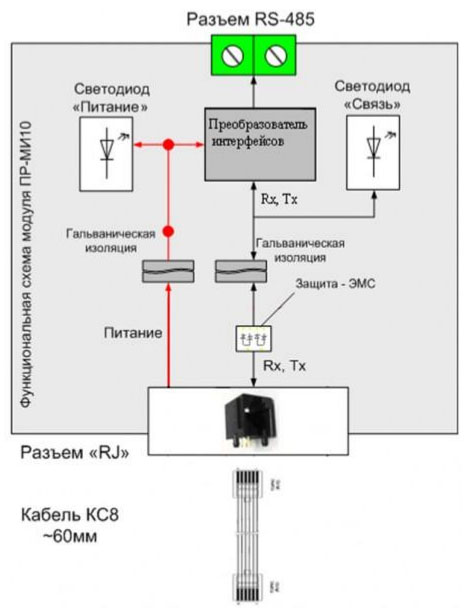

Функциональная схема модуля интерфейсного ПР-МИ485

Комплектность

Модуль интерфейсный ПР-МИ485 – 1 шт.

Руководство по эксплуатации – 1 шт.

Паспорт – 1 шт.

Кабель соединительный КС8 (RJ12 - RJ12) – 1 шт.

Компакт-диск с ПО и документацией – 1 шт.

Гарантийный талон – 1 шт.
