ДИАПАЗОНЫ ДАВЛЕНИЯ
|
|
Номинальное давление PN изб. [бар]
|
0...0,16
|
0,25
|
0,4
|
0,6
|
1,0
|
1,6
|
2,5
|
4
|
6
|
10
|
16
|
25
|
40
|
60
|
|
Уровень [м вод. ст.]
|
1,6
|
2,5
|
4
|
6
|
10
|
16
|
25
|
40
|
60
|
100
|
160
|
250
|
400
|
600
|
|
Максимальная перегрузка Pmax [бар]
|
0,6
|
0,6
|
1,5
|
1,5
|
3
|
7
|
7
|
12
|
12
|
25
|
50
|
50
|
120
|
120
|
|

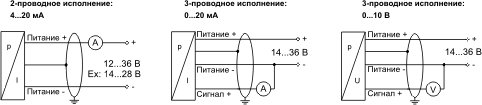

ВЫХОДНОЙ СИГНАЛ / ПИТАНИЕ
|
|
Стандартное исполнение: 2-х проводное
Дополнительно: 3-х проводное
|
Ток: 4…20 мА / UB=12...36 B Ex-версия: UB=14...28 B
Напряжение: 0…10 В / UB=14...36 B
|
|
ХАРАКТЕРИСТИКИ
|
|
Основная погрешность (нелинейность, гистерезис, повторяемость)
|
≤ ±0,5% FSO1)
|
|
Сопротивление нагрузки
|
Токовый выход, 2-проводное исполнение: Rmax= [(UВ-UB min)/0,02] Ом
Напряжение, 3-проводное исполнение: Rmin= 10 кОм
|
|
Влияние отклонения напряжения питания и сопротивления нагрузки на погрешность
|
Напряжение питания: ≤ ±0,05% FSO / 10 В
Сопротивление нагрузки: ≤ ±0,05% FSO / кОм
|
|
ВЛИЯНИЕ ТЕМПЕРАТУРЫ
|
|
Допускаемая приведенная погрешность[%FSO / 10 К]
|
≤ ±0,2
|
|
Диапазон термокомпенсации [оС]
|
-25...85
|
|
ЭЛЕКТРОБЕЗОПАСНОСТЬ
|
|
Сопротивление изоляции
|
> 100 МОм
|
|
Защита от короткого замыкания
|
Постоянно
|
|
Обрыв
|
Не повреждается, но и не работает
|
|
Электромагнитная совместимость
|
Излучение и защищённость согласно EN 61326
|
|
Искробезопасный вариант исполнения
Тип датчика: DX3-LMK331
|
Присоединение - нерж. сталь: II 1 G EEx ia IIC T4
Присоединение - пластик: II 2 G EEx ia IIC T4
(только для 4…20 мА / 2 пров.)/
Максимальные безопасные величины: напряжение 28 В, ток 93 мА, мощность 660 мВт
|
|
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН
|
|
Измеряемая среда [оС]
|
-25...135
|
|
Электроника / компоненты [оС]
|
-25...85
|
|
Хранение [оС]
|
-40...125
|
|
УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ
|
|
Вибростойкость
|
10 g RMS (20…2000 Гц)
|
|
Ударопрочность
|
100 g / 11 мс
|
|

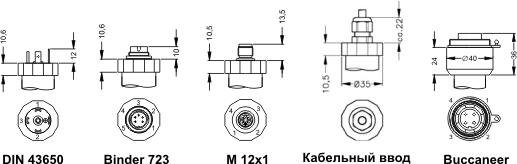

ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
|
|
Стандартное исполнение - IP 65
|
Разъем DIN 43650
|
|
Дополнительно - IP 67
|
Разъем Binder 723 (5-конт.) / Кабельный ввод PG7, включая 2 м кабеля
Разъем DIN 43650 (IP 67) / М 12х1 (4-конт.)
|
|
Дополнительно - IP 68
|
Разъем Buccaneer / Другое исполнение – под заказ
|
|

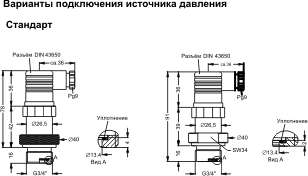

МЕХАНИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
|
|
Стандартное исполнение
|
G 3/4“ торцевая мембрана (PN<1 бар) / G 1 1/2“ торцевая мембрана (0,6 ≤PN ≤ 60 бар)
|
|
КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ
|
|
Присоединение G 1 1/2’’
|
|
Штуцер
|
Стандартно: нержавеющая сталь 1.4571 / Дополнительно: PVC / PVDF
|
|
Корпус
|
Нержавеющая сталь 1.4305 (303)
|
|
Уплотнение
|
Стандартно: FKM / Другое исполнение – под заказ
|
|
Мембрана
|
Керамика Al2O3 96%
|
|
Контактирующие со средой части
|
Штуцер, уплотнение, мембрана
|
|
Присоединение G 3/4’’
|
|
Штуцер
|
Стандартно: нержавеющая сталь 1.4571 / Дополнительно: PVC / PVDF
|
|
Корпус
|
Нержавеющая сталь 1.4301 (304) / Дополнительно: PVC / PVDF
|
|
Уплотнение
|
PN ≤ 25 бар: FKM / PN > 25 бар: NBR / Другое исполнение – под заказ
|
|
Мембрана
|
Керамика Al2O3 96%
|
|
Контактирующие со средой части
|
Штуцер, уплотнение, мембрана
|
|
ПРОЧЕЕ
|
|
Потребление тока
|
При токовом выходном сигнале: 25 мA max / При вольтовом выходном сигнале: 7 мA max
|
|
Вес
|
ок. 150 г
|
|
Установочное положение
|
Любое
|
