Cистема ввода/вывода Modicon TM3 обеспечивает гибкое и настраиваемое расширение каналов ввода/вывода для всех контроллеров серии Modicon M2хх и позволяет добавить к ПЛК до 7 модулей расширения непосредственно без дополнительного оборудования и дополнительно 7 модулей с использованием модулей расширения шины.
Модули подключаются по единой высокоскоростной шине расширения работающей в 10 раз быстрее традиционных "интерфейсных" решений.
В линейке так же представлены станции удаленного ввода-вывода для построения распределенных систем опроса и управления. В этом варианте группу до 7 модулей можно подключать к модулю-станции и вести опрос удаленно посредством Ethernet, RS485 или CANopen.
Modicon TM3 является системой ввода/вывода EcoStruxure Machine. Новое поколение EcoStruxure Machine™ от компании Schneider Electric – это интуитивно понятное решение для автоматизации машин, обладающее всеми характеристиками и функциями, необходимыми для создания машин, способных улучшить итоговые показатели. EcoStruxure Machine представляет собой комплексное решение в части машиностроения, обеспечивающее преимущества на всех стадиях жизненного цикла машины – от проектирования и разработки до ввода в эксплуатацию и технического обслуживания.
Для всех контроллеров серии Modicon M2xx и модулей TM3 шина является общей и взаимосовместимой, т. е. модель контроллера или имеющихся модулей расширения можно менять между собой в любой комбинации не опасаясь за вопросы совместимости. Кроме того, система расширения Modicon TM3 является достаточно гибкой благодаря возможности размещения части модулей Modicon TM3 удаленно в другом шкафу на расстоянии до 5 метров с использованием системы расширения по шине либо на большие расстояния с использованием модулей-станций удаленного ввода-вывода.
Предложение Modicon TM3 включает широкий диапазон систем ввода/вывода для расширения функциональных возможностей логических контроллеров M221, M241, M251 и M262 по внутренней высокоскоростной шине:
- Цифровые модули ввода/вывода, которые могут использоваться для создания конфигураций максимум с 264 цифровыми вводами/выводами. Соединения этих модулей идентичны соединениям контроллеров.
- Аналоговые модули ввода/вывода, которые могут использоваться для создания конфигураций максимум со 114 цифровыми вводами/выводами и которые предназначены для принятия, помимо прочего, данных о позиции, температуре и сигналов датчиков скорости. Эти модули также могут использоваться для управления приводами переменной скорости или любых устройств с вводом тока или напряжения.
- Экспертные модули для управления пускателями двигателей TeSys, которые упрощают проводные соединения устройства управления благодаря соединениям с помощью кабелей RJ45.
- Функциональные защитные модули, которые упрощают проводные соединения и могут быть сконфигурированы в программном обеспечении EcoStruxure Machine Expert – Basic.
- Модули расширения шины для дополнительного подключения к ПЛК до 14 модулей ввода-вывода
- Станции удаленного ввода-вывода для создания распределенных систем опроса и управления на больших расстояних посредством Ethernet, RS485 или CANopen
Концепция построения системы управления

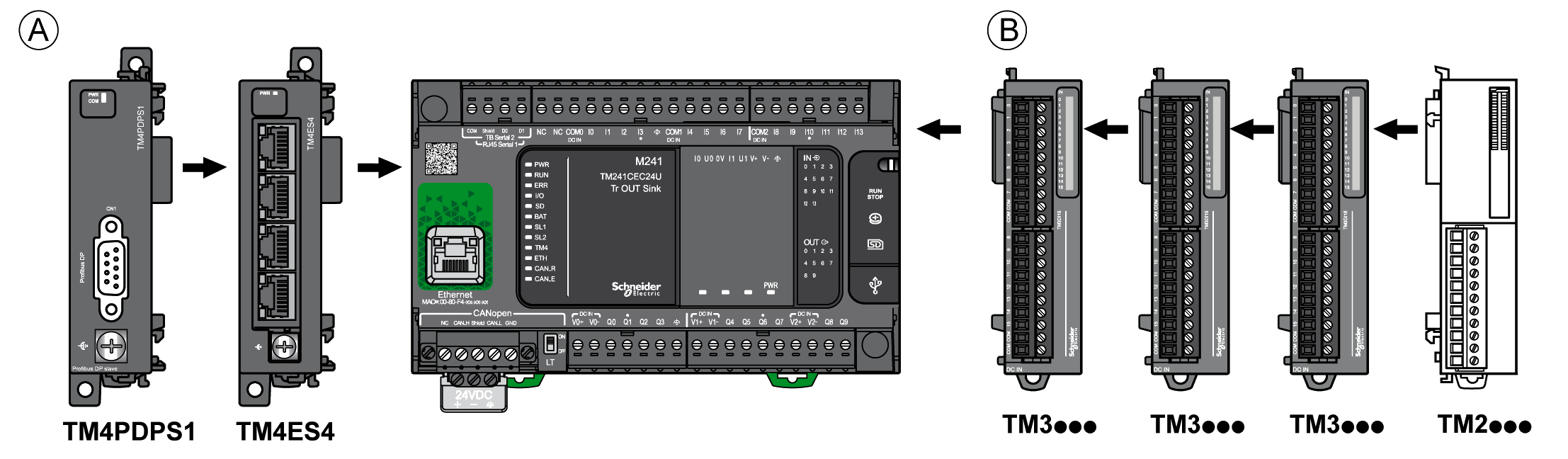

Модули TM3 могут подключаться к ПЛК Modicon M2хх как слева для сетевых модулей так и справа до 7 модулей входов\выходов. Ниже представлен концепт расширенной конфигурации из базового ПЛК М241, модулей локальных на внутренней шине и модулей на удаленной шине:
(A) Модули расширения коммуникации TM4 (ProfiBus, Ethernet..) -установка на шине слева до 3 штук
(B) Модули расширения входов\выходов TM3 -установка на шине справа до 7 штук
![Modicon M241 TM3 bus](/_data/objects/0001/1868/img.11057.m241_local.png)
При необходимо установки более 7-ми модулей расширения возможно использовать модули расширения шины для удаленной (до 5 метров) установки еще 7 модулей расширения. На следующем рисунке показаны компоненты удаленная конфигурация:
(1) Контроллер M241 и локальные модули.
(C) Модули расширения на удаленной шине (максимум 7).
![M241 TM3 Bus](/_data/objects/0001/1868/img.11057.m241_distante.png)
Станции распределенного ввода-вывода позволяют организовать удаленный сбора данных и управление посредством набора к станции модулей шины TM3. Использование станций TM3 совместно с ПЛК Modicon M221, M241, M251, M262 позволяет организовать распределенную систему ввода-вывода посредство связи по Ethernet, CANOpen либо RS485.
Артикул |
Фото |
Тип клеммника |
Назначение |
Примечание |
TM3BCEIP |

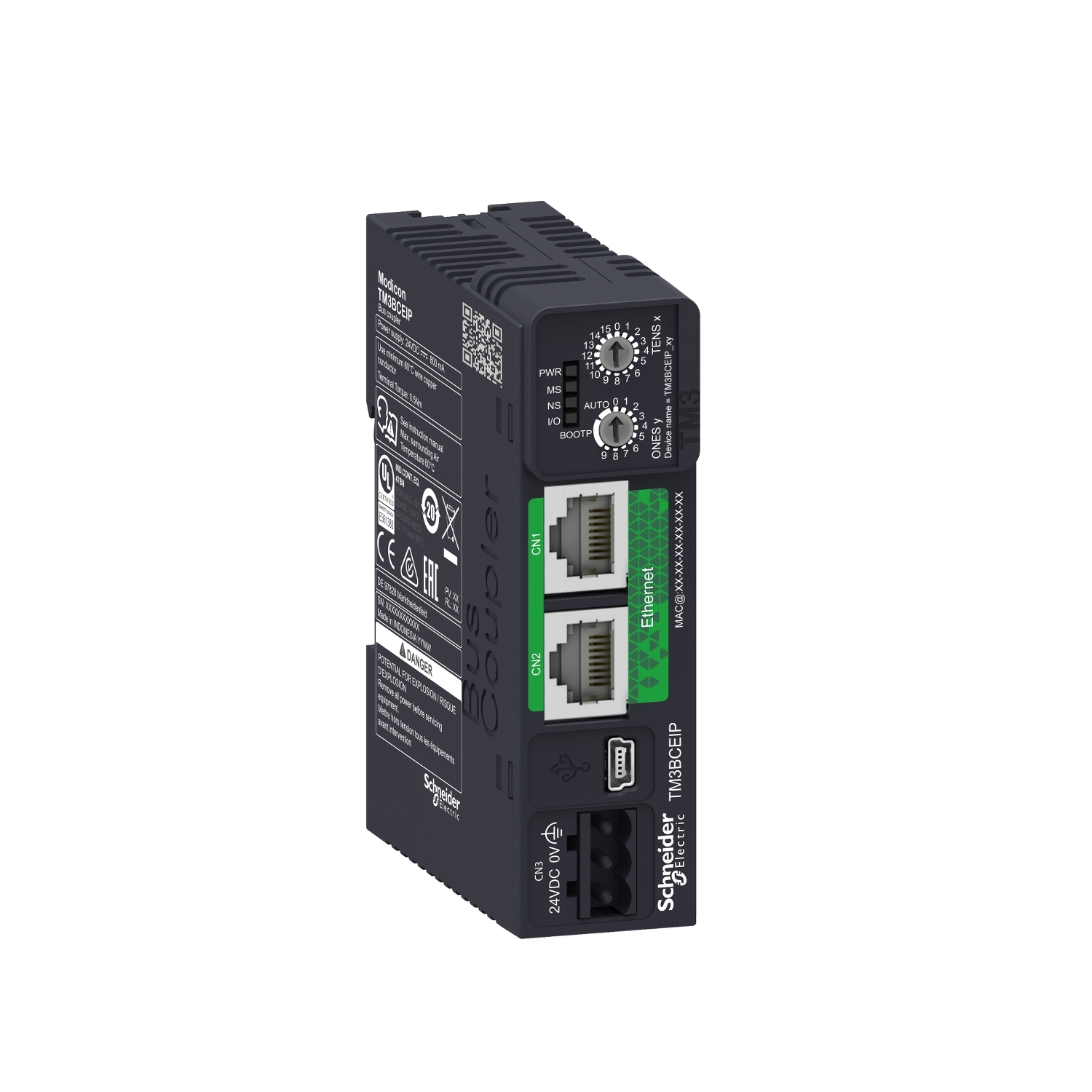

![TM3BCEIP Станция удаленного ввода-вывода по Ethernet](/_data/objects/0001/1874/img.11874.tm3bceip.jpg) |
разъем RJ45 |
Cтанция удаленного ввода-вывода по Ethernet/IP, Modbus TCP, iPv4, позволяет пристыковать модули ввода-вывода TM3 и организовать удаленный сбор данных. Доступны службы обмена данными: RSTP, SNMP, WEB-server (по Ethernet и USB), DHCP-client, BOOTP, Address conflict detection, FTP сервер. |
(*)используется совместно с модулями расширения TM3 и ПЛК Modicon M2xx |

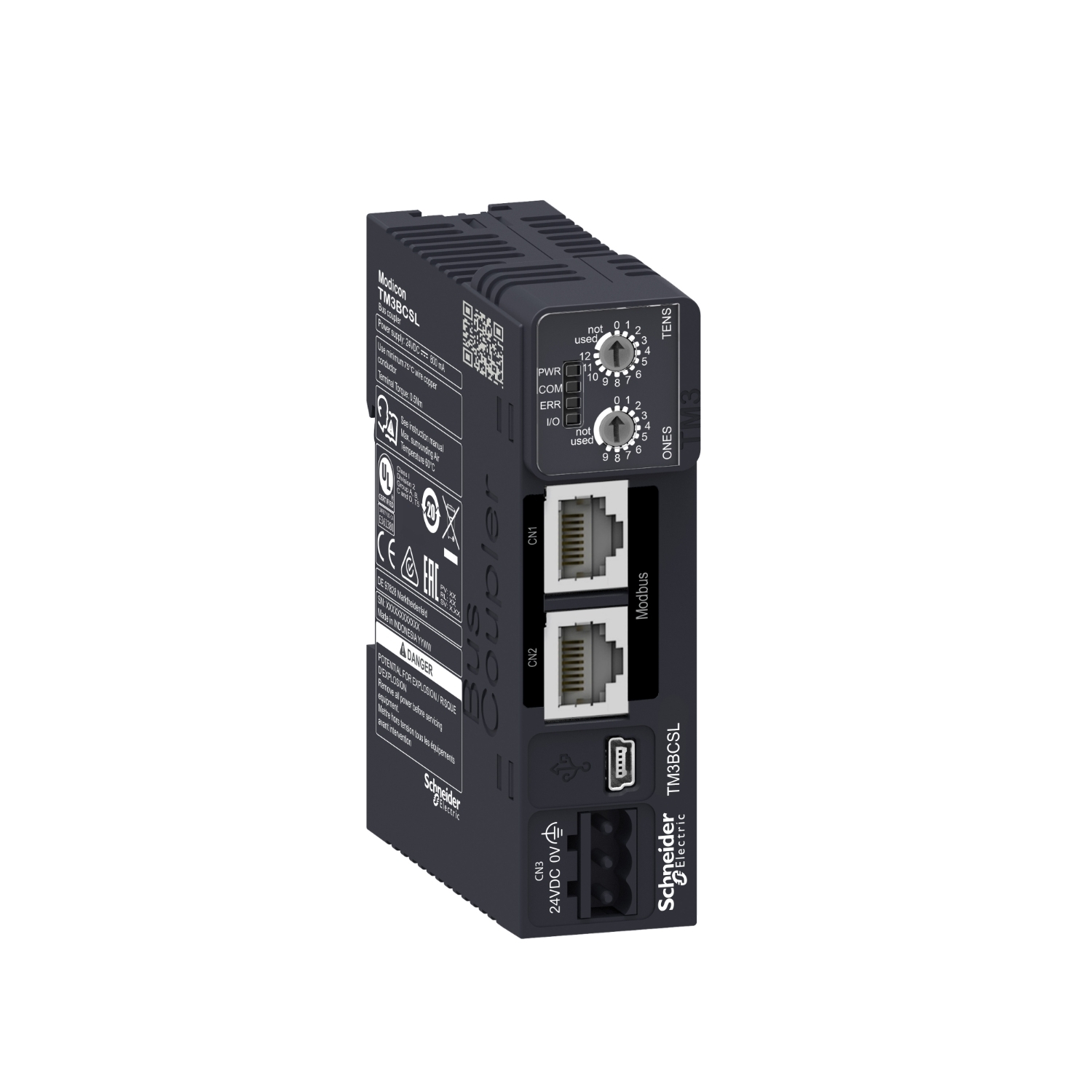

TM3BCSL |
![TM3BCSL Станция удаленного ввода-вывода по RS485](/_data/objects/0001/1874/img.11874.tm3bcsl.jpg) |
разъем RJ45 |
Cтанция удаленного ввода-вывода по RS-485 (Modbus Slave), позволяет пристыковать модули ввода-вывода TM3 и организовать удаленный сбор данных. Доступны WEB-server по USB. |
(*)используется совместно с модулями расширения TM3 и ПЛК Modicon M2xx |
TM3BCCO |

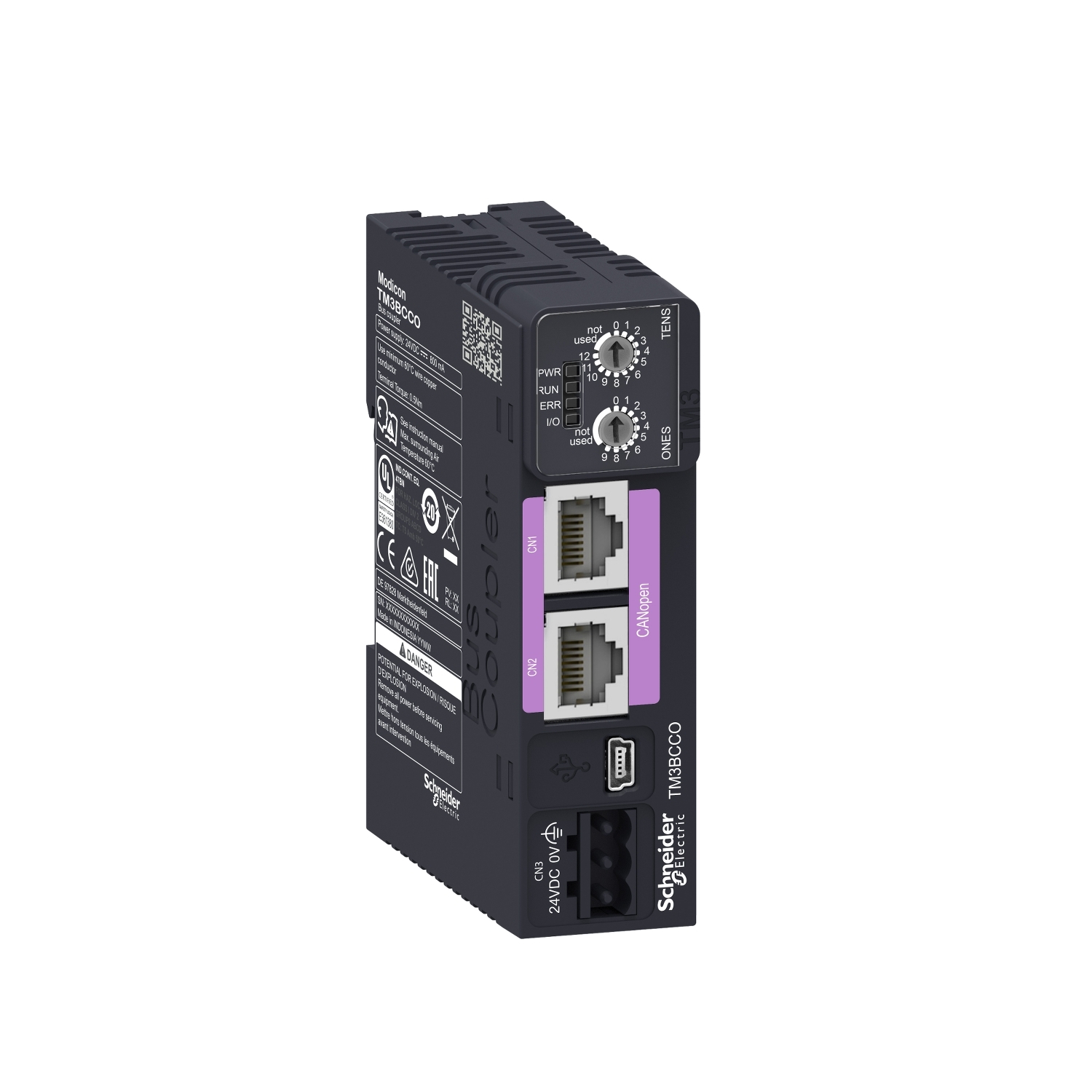

![TM3BCCO Станция удаленного ввода-вывода по CANopen](/_data/objects/0001/1874/img.11874.tm3bcco.jpg) |
разъем RJ45 |
Cтанция удаленного ввода-вывода по CANopen (slave device profile), позволяет пристыковать модули ввода-вывода TM3 и организовать удаленный сбор данных. Доступны WEB-server по USB. |
(*)используется совместно с модулями расширения TM3 и ПЛК Modicon M2xx |
(*) - к концу 2020г планируется поддержка станциями TM3Bxxx ПЛК сторонних производителей и возможность использования как самостоятельной станции распределенного ввода вывода.
Дискретные модули расширения TM3
Артикул |
Фото |
Тип клеммника |
входы |
выходы |
TM3DM8R |
![TM3DM8R Модуль дискретных входов-выходов](/_data/objects/0001/1870/img.11870.tm3dm8r.jpg) |
винтовые клеммы |
4 дискр. входов,
=24В DC,
PNP\NPN |
4 релейных выходов
(нагрузка <2А) |
TM3DM8RG |
![TM3DM8RG Модуль дискретных входов-выходов](/_data/objects/0001/1870/img.11870.tm3dm8rg.jpg) |
пружинные клеммы |
4 дискр. входов,
=24В DC,
PNP\NPN |
4 релейных выходов
(нагрузка <2А) |
TM3DI8 |
![TM3DI8 Модуль ввода](/_data/objects/0001/1870/img.11870.tm3di8.jpg) |
винтовые клеммы |
8 дискр. входов,
=24В DC,
PNP\NPN |
нет |
TM3DI8G |
![TM3DI8G Модуль дискретных входов](/_data/objects/0001/1870/img.11870.tm3di8g.jpg) |
пружинные клеммы |
8 дискр. входов,
=24В DC,
PNP\NPN |
нет |

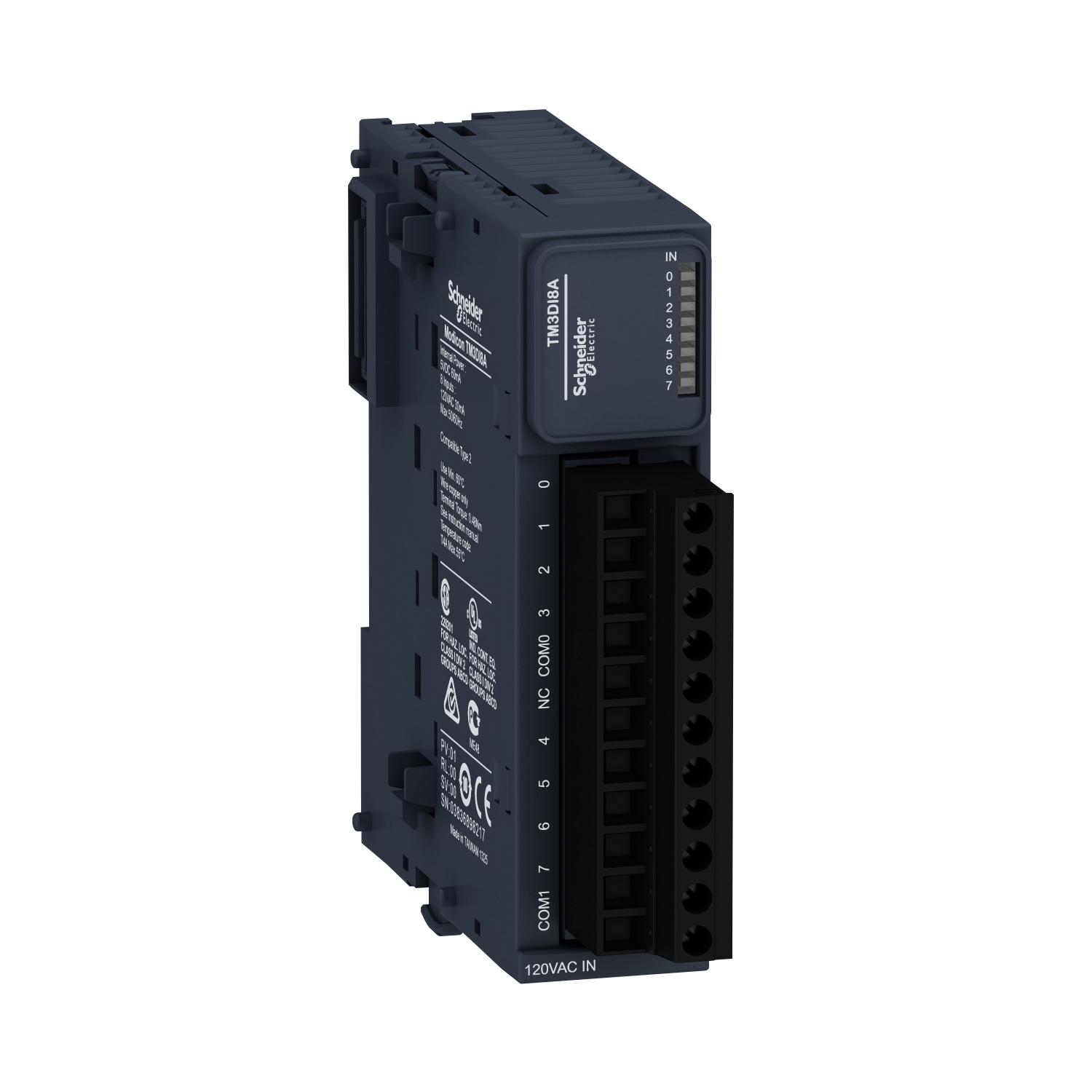

TM3DI8A |
![TM3DI8A Модуль дискретных входов](/_data/objects/0001/1870/img.11870.tm3di8a.jpg) |
винтовые клеммы |
8 дискр. входов,
~120В АС,
PNP\NPN |
нет |
TM3DQ8R |
![TM3DQ8R Модуль релейных выходов](/_data/objects/0001/1870/img.11870.tm3dq8r.jpg) |
винтовые клеммы |
нет |
8 релейных выходов,
(нагрузка <2А) |
TM3DQ8RG |
![TM3DQ8RG Модуль релейных выходов](/_data/objects/0001/1870/img.11870.tm3dq8rg.jpg) |
пружинные клеммы |
нет |
8 релейных выходов,
(нагрузка <2А) |
TM3DQ8T |
![TM3DQ8T Модуль транзисторных выходов](/_data/objects/0001/1870/img.11870.tm3dq8t.jpg) |
винтовые клеммы |
нет |
8 транзистор. выходов,
=24В DC,
NPN (источник) |

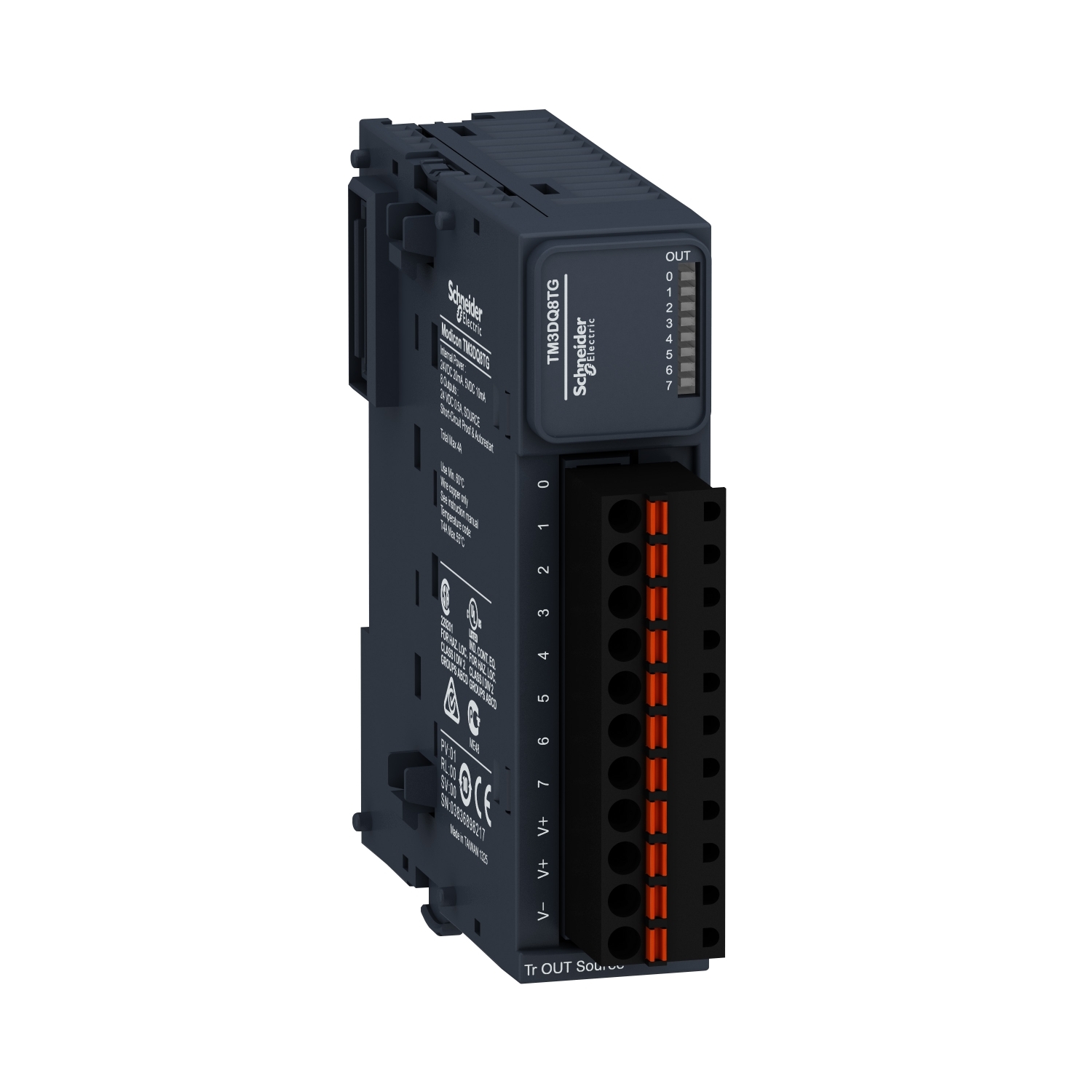

TM3DQ8TG |
![TM3DQ8TG Модуль транзисторных выходов](/_data/objects/0001/1870/img.11870.tm3dq8tg.jpg) |
пружинные клеммы |
нет |
8 транзистор. выходов,
=24В DC,
NPN (источник) |
TM3DQ8U |
![TM3DQ8U Модуль транзисторных выходов](/_data/objects/0001/1870/img.11870.tm3dq8u.jpg) |
винтовые клеммы |
нет |
8 транзистор. выходов,
=24В DC,
PNP (приемник) |
TM3DQ8UG |
![TM3DQ8UG Модуль транзисторных выходов](/_data/objects/0001/1870/img.11870.tm3dq8ug.jpg) |
пружинные клеммы |
нет |
8 транзистор. выходов,
=24В DC,
PNP (приемник) |
TM3DI16 |

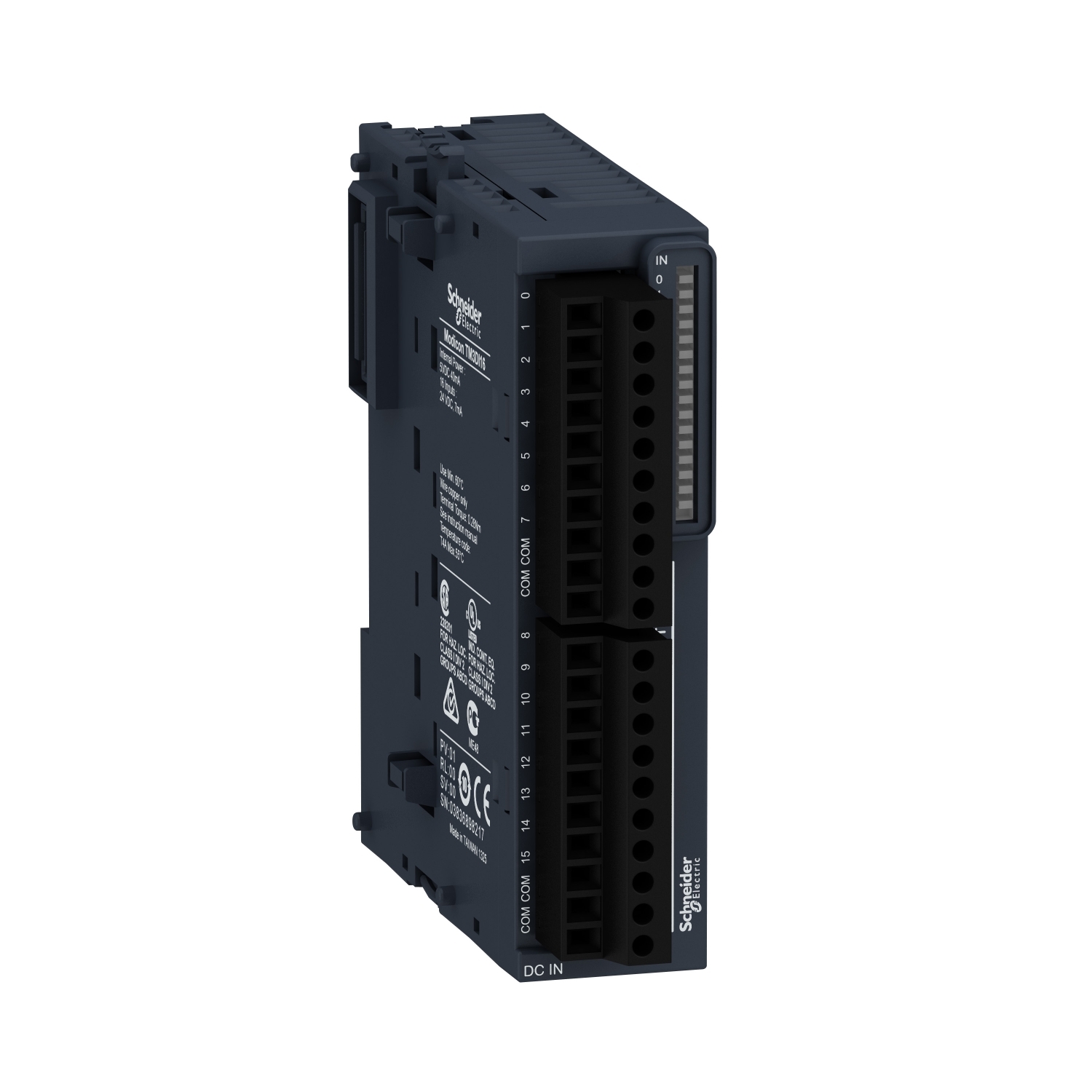

![TM3DI16 Модуль дискретных входов](/_data/objects/0001/1870/img.11870.tm3di16.jpg) |
винтовые клеммы
|
16 дискр. входов,
=24В DC,
PNP\NPN
|
нет
|
TM3DI16G |
![TM3DI16G Модуль дискретных входов](/_data/objects/0001/1870/img.11870.tm3di16g.png) |
пружинные клеммы
|
16 дискр. входов,
=24В DC,
PNP\NPN |
нет |

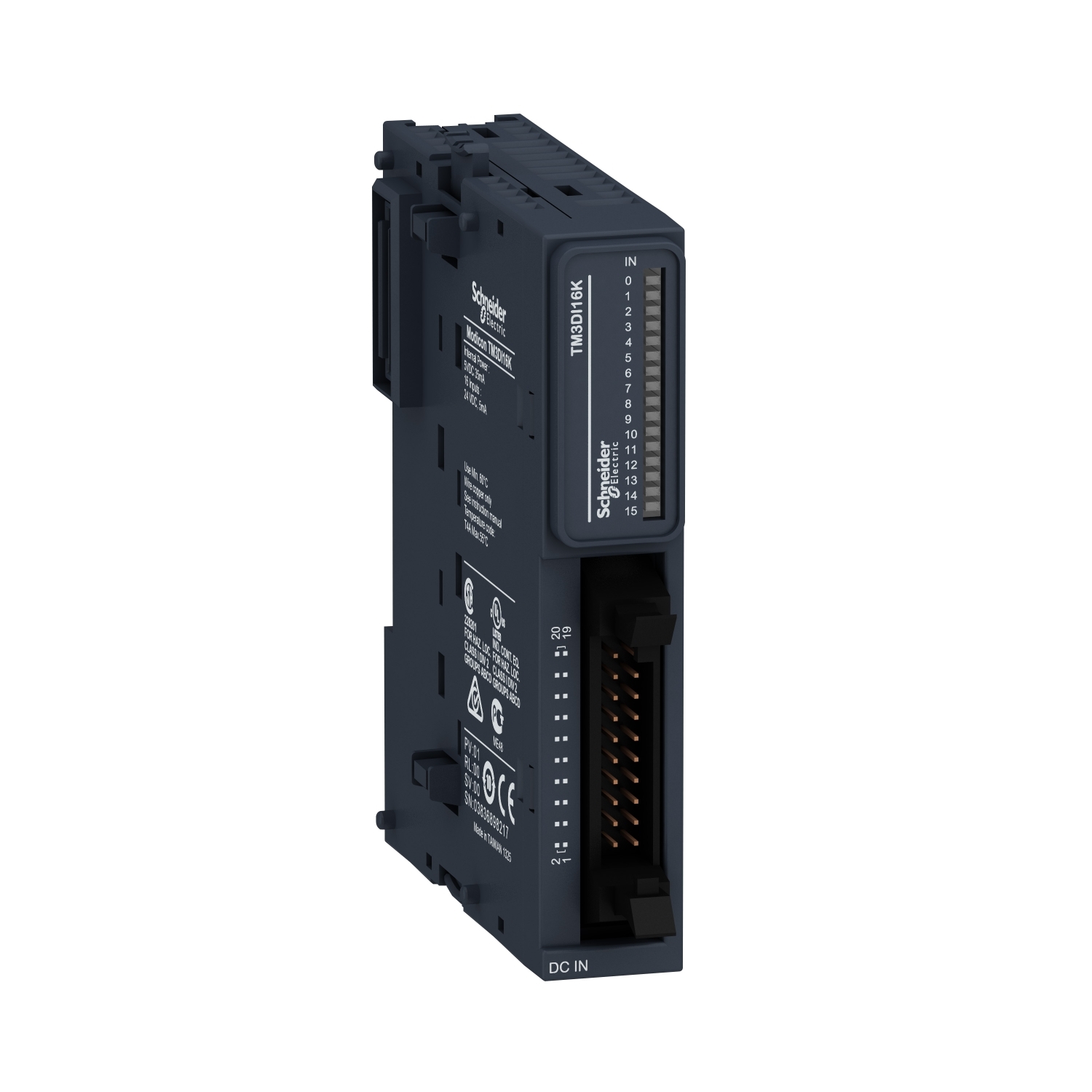

TM3DI16K |
![TM3DI16K Модуль дискретных входов](/_data/objects/0001/1870/img.11870.tm3di16k.jpg) |
разъем HE10 (*) |
16 дискр. входов,
=24В DC,
PNP\NPN |
нет |
TM3DM24R |

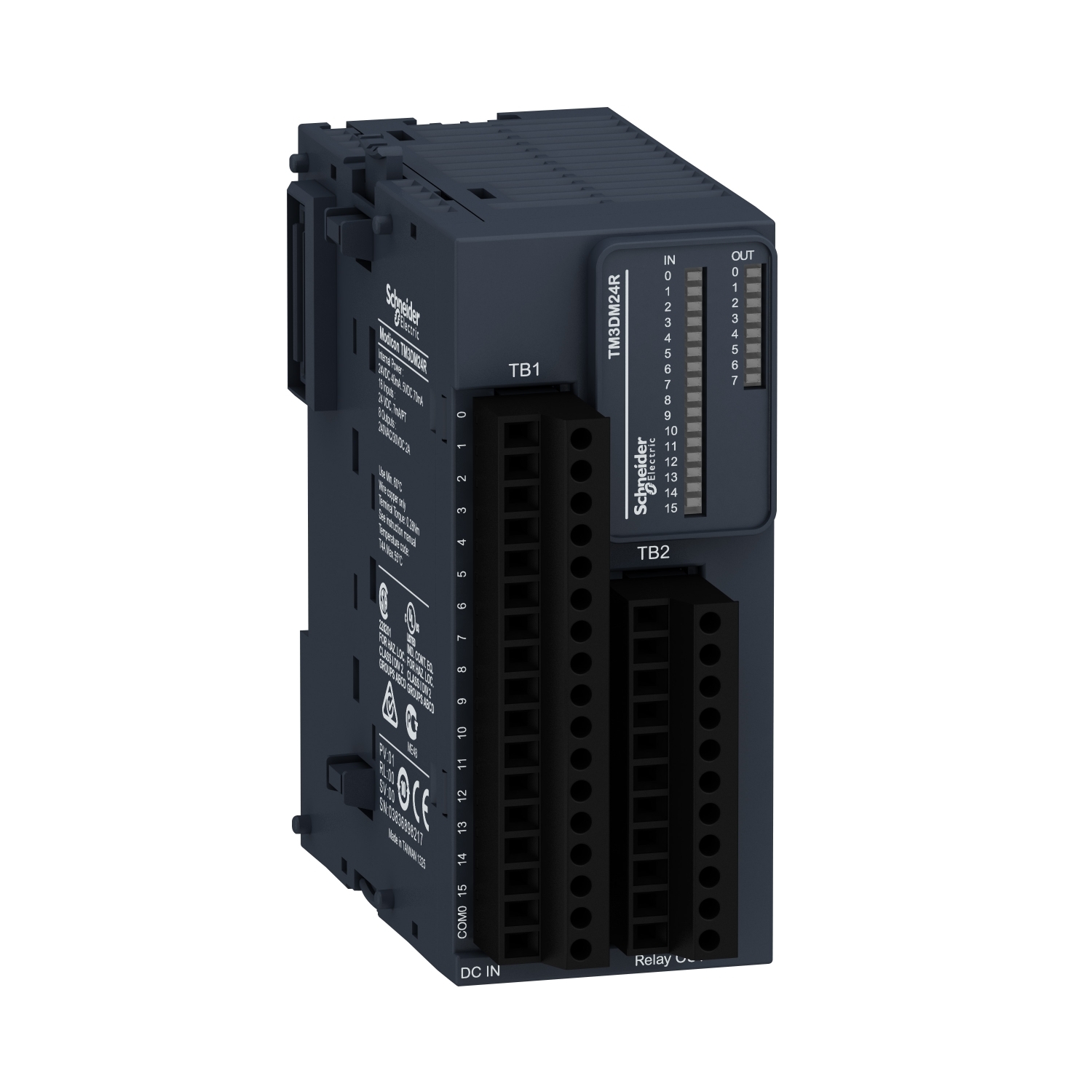

![TM3DM24R Модуль дискретных входов-выходов](/_data/objects/0001/1870/img.11870.tm3dm24r.jpg) |
винтовые клеммы |
16 дискр. входов,
=24В DC,
PNP\NPN |
8 релейных выходов
(нагрузка <2А) |
TM3DM24RG |
![TM3DM24RG Модуль дискретных входов-выходов](/_data/objects/0001/1870/img.11870.tm3dm24rg.jpg) |
пружинные клеммы |
16 дискр. входов,
=24В DC,
PNP\NPN |
8 релейных выходов
(нагрузка <2А) |

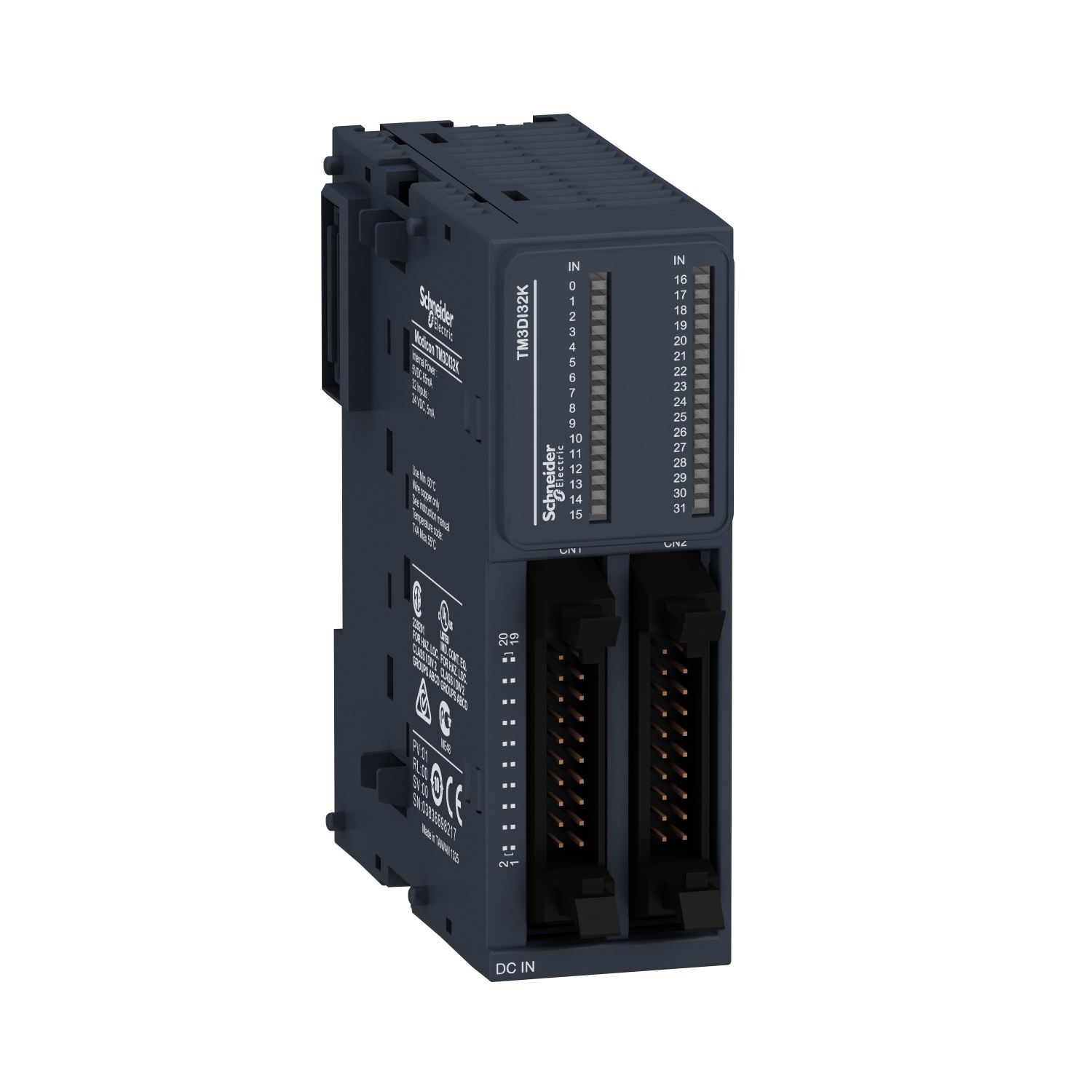

TM3DI32K |
![TM3DI32K Модуль дискретных входов](/_data/objects/0001/1870/img.11870.tm3di32k.jpg) |
разъем HE10 (*) |
32 дискр. входов,
=24В DC,
PNP\NPN |
нет |
(*) -Ответная часть разъема не входит в комплект поставки и приобретается отдельно, заказной артикул TWDFCW30K (с кабелем 3 метра), TWDFCW50K (с кабелем 5 метров)
Аналоговые модули расширения TM3
Артикул |
Фото |
Тип клеммника |
входы |
выходы |

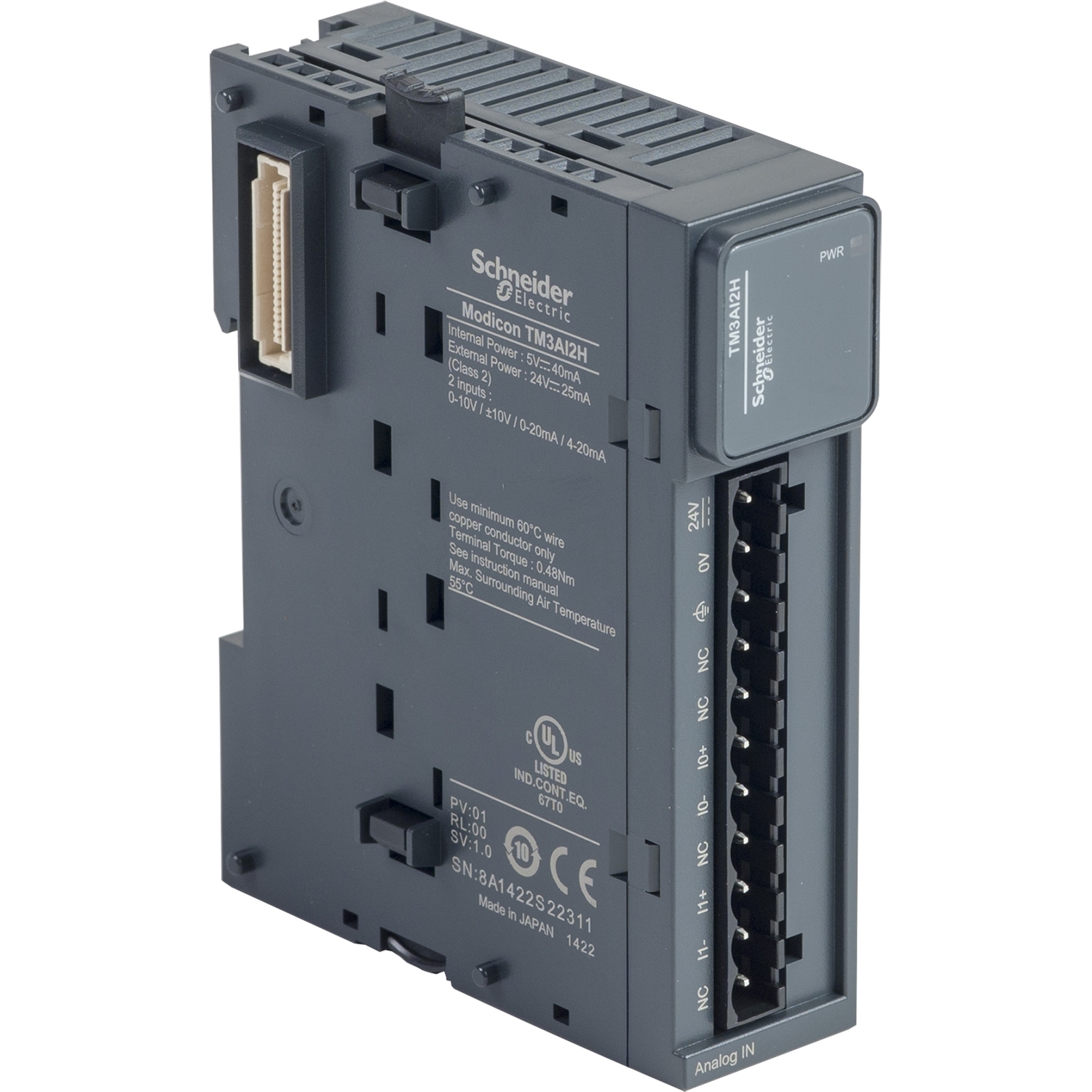

TM3AI2H |
![TM3AI2H Модуль аналоговых входов](/_data/objects/0001/1872/img.11872.tm3ai2h.jpg) |
винтовые клеммы |
2 аналог. входа
(0)4-20мА, 0-10В, -10+10В |
нет |

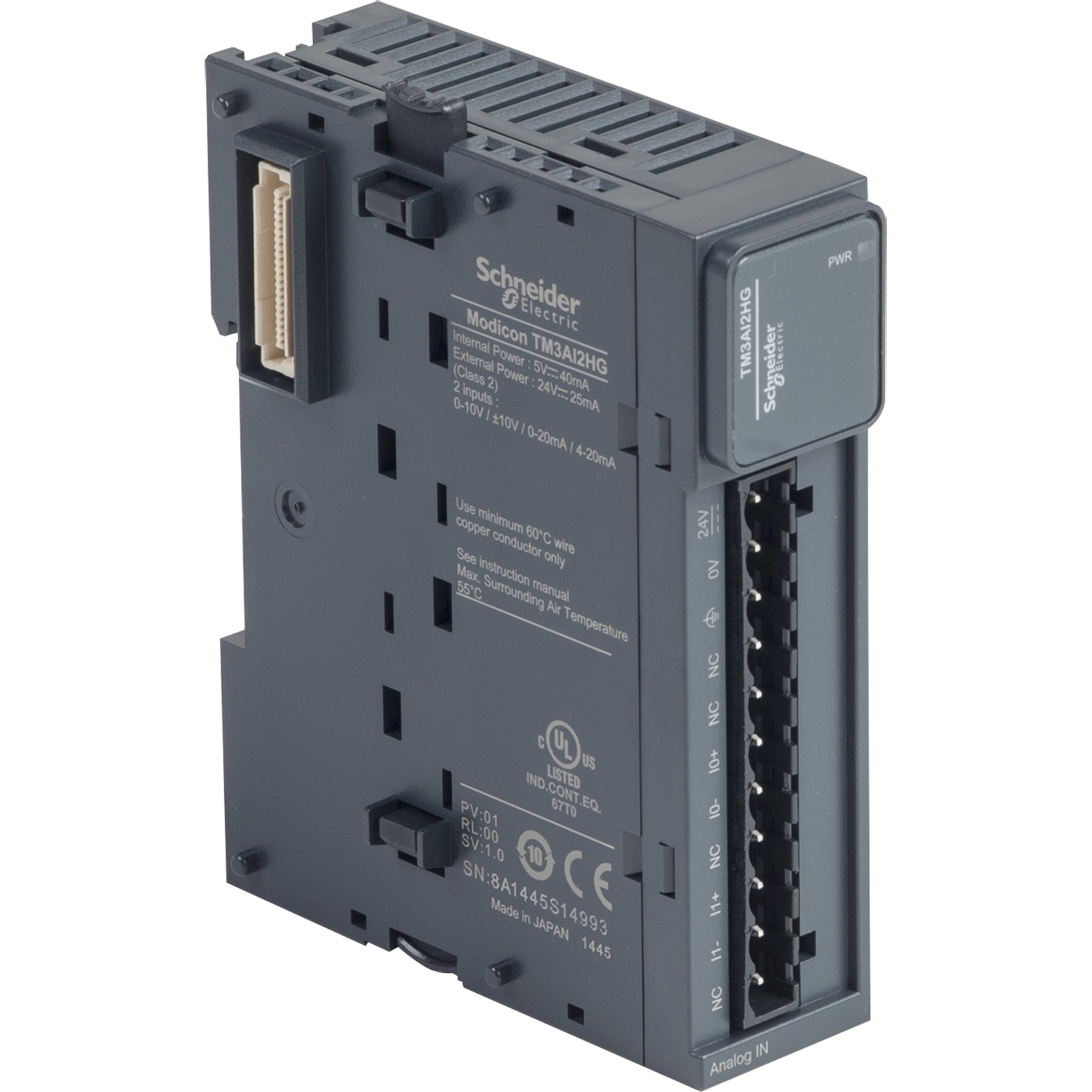

TM3AI2HG |
![TM3AI2HG Модуль аналоговых входов](/_data/objects/0001/1872/img.11872.tm3ai2hg.jpg) |
пружинные клеммы |
2 аналог. входа
(0)4-20мА, 0-10В, -10+10В |
нет |
TM3AI4 |
![TM3AI4 Модуль аналоговых входов](/_data/objects/0001/1872/img.11872.tm3ai4.jpg) |
винтовые клеммы |
4 аналог. входа
(0)4-20мА, 0-10В, -10+10В |
нет |
TM3AI4G |
![TM3AI4G Модуль аналоговых входов](/_data/objects/0001/1872/img.11872.tm3ai4g.jpg) |
пружинные клеммы |
4 аналог. входа
(0)4-20мА, 0-10В, -10+10В |
нет |
TM3TI4 |
![TM3TI4 Модуль аналоговых и температурных входов](/_data/objects/0001/1872/img.11872.tm3ti4.jpg) |
винтовые клеммы |
4 аналог. входа
(0)4-20мА, 0-10В, -10+10В
либо термопар
(J, K, R, S, T, B, N, E, С)
либо термосопротивлений
(Ni100, Ni1000, Pt100, Pt1000) |
нет |
TM3TI4G |
![TM3TI4G Модуль аналоговых и температурных входов](/_data/objects/0001/1872/img.11872.tm3ti4g.jpg) |
пружинные клеммы |
4 аналог. входа
(0)4-20мА, 0-10В, -10+10В
либо термопар
(J, K, R, S, T, B, N, E, С)
либо термосопротивлений
(Ni100, Ni1000, Pt100, Pt1000) |
нет |
TM3AI8 |
![TM3AI8 Модуль аналоговых входов](/_data/objects/0001/1872/img.11872.tm3ai8.jpg) |
винтовые клеммы |
8 аналог. входов
(0)4-20мА, 0-10В, -10+10В |
нет |
TM3AI8G |
![TM3AI8G Модуль аналоговых входов](/_data/objects/0001/1872/img.11872.tm3ai8g.jpg) |
пружинные клеммы |
8 аналог. входов
(0)4-20мА, 0-10В, -10+10В |
нет |
TM3TI8T |
![TM3TI8T Модуль ввода датчиков температуры](/_data/objects/0001/1872/img.11872.tm3ti8t.jpg) |
винтовые клеммы |
8 входов для термопар
(J, K, R, S, T, B, N, E)
либо термисторов NTC\PTC |
нет |

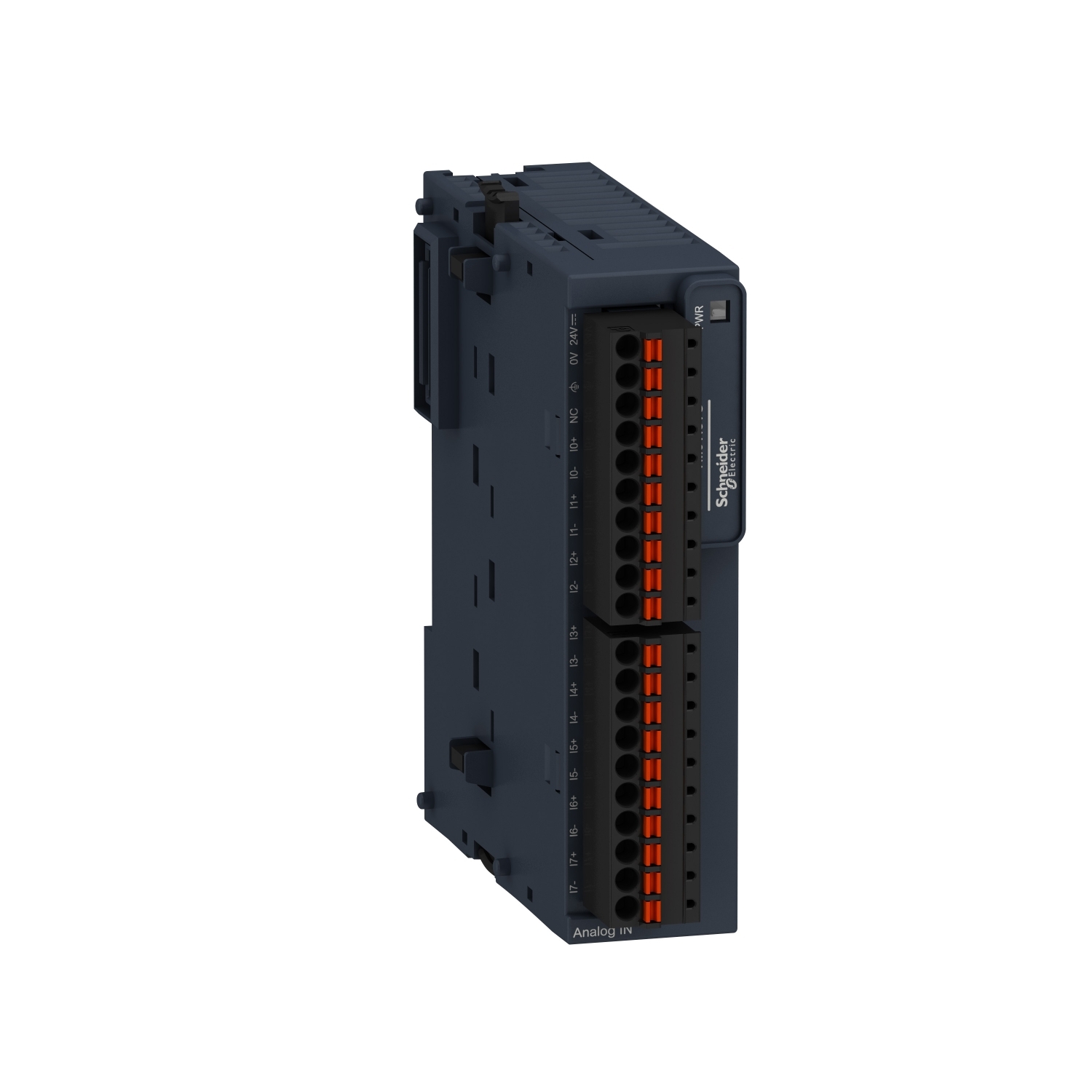

TM3TI8TG |
![TM3TI8TG Модуль ввода датчиков температуры](/_data/objects/0001/1872/img.11872.tm3ti8tg.jpg) |
пружинные клеммы |
8 входов для термопар
(J, K, R, S, T, B, N, E)
либо термисторов NTC\PTC |
нет |
TM3AQ2 |

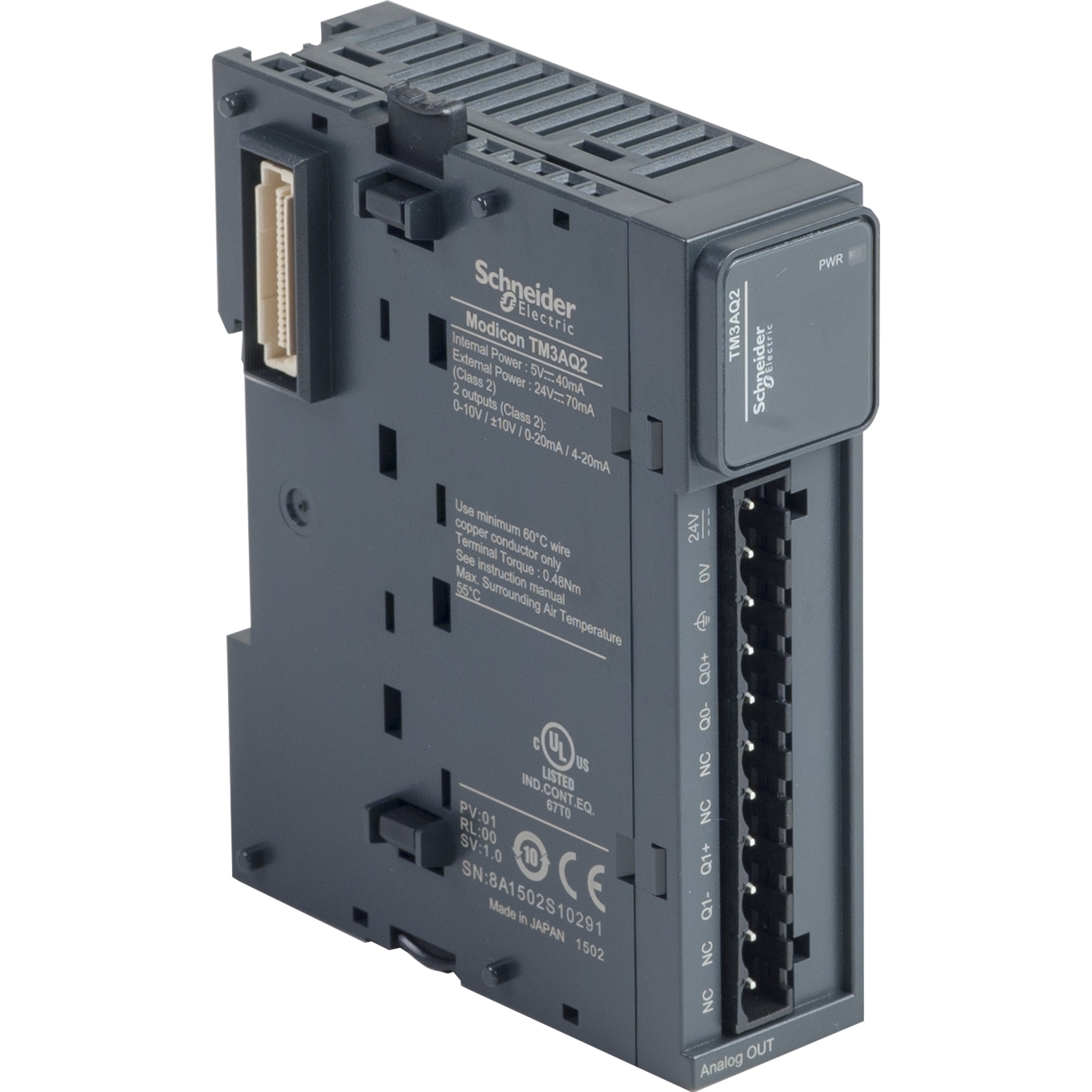

![TM3AQ2 Модуль аналоговых выходов](/_data/objects/0001/1872/img.11872.tm3aq2.jpg) |
винтовые клеммы |
нет |
2 аналог. выхода
(0)4-20мА, 0-10В, -10+10В |

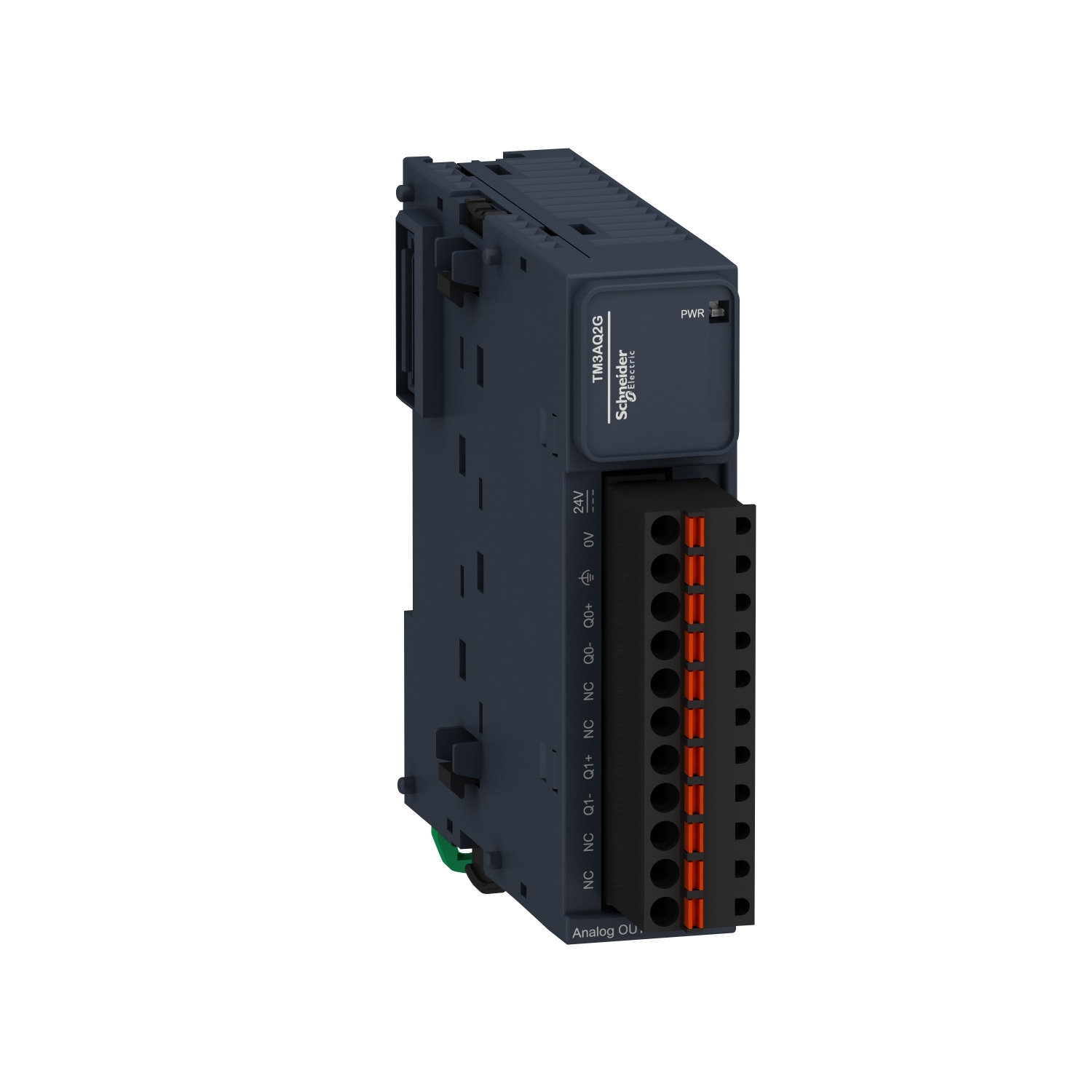

TM3AQ2G |
![TM3AQ2G Модуль аналоговых выходов](/_data/objects/0001/1872/img.11872.tm3aq2g.jpg) |
пружинные клеммы |
нет |
2 аналог. выхода
(0)4-20мА, 0-10В, -10+10В |
TM3AQ4 |

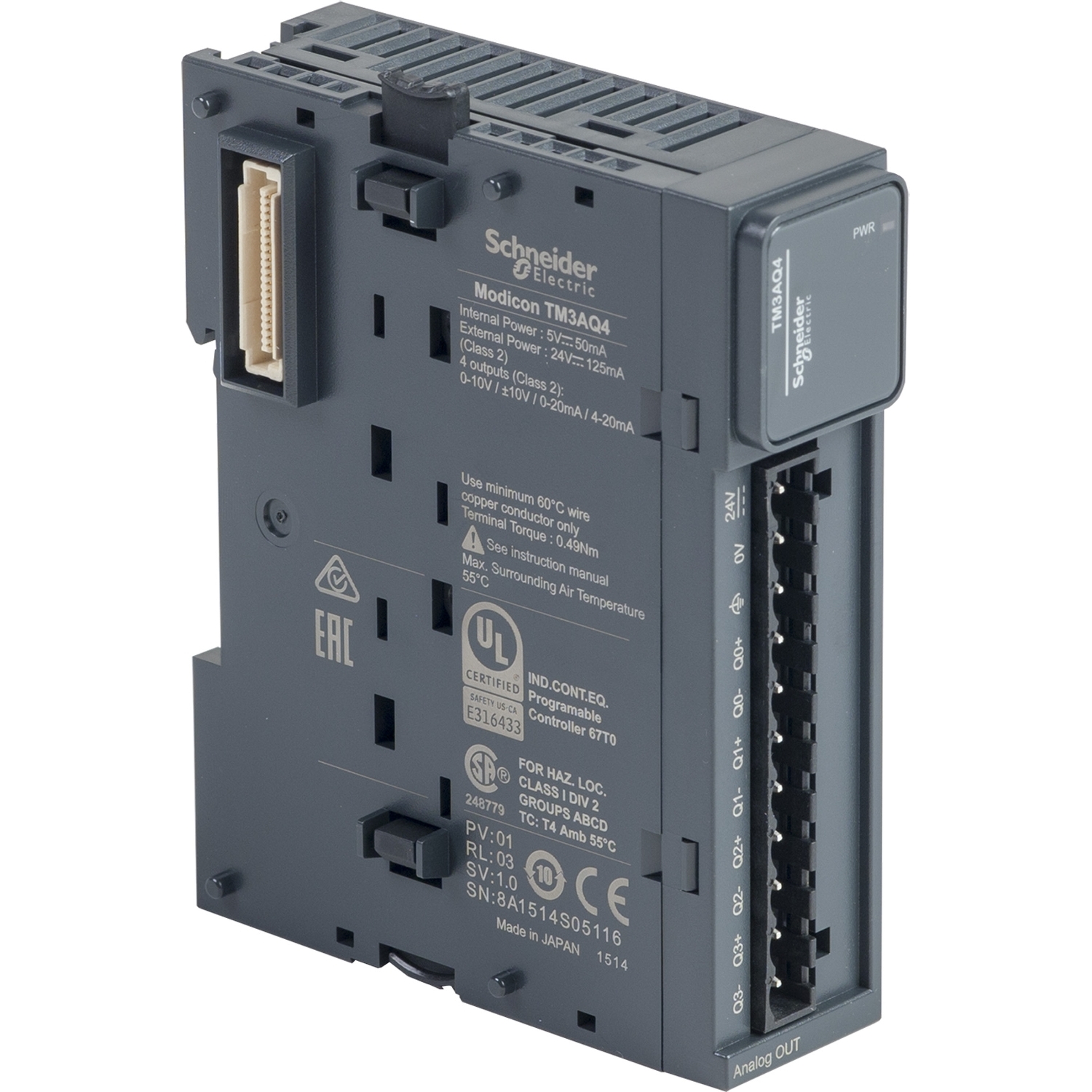

![TM3AQ4 Модуль аналоговых выходов](/_data/objects/0001/1872/img.11872.tm3aq4.jpg) |
винтовые клеммы |
нет |
4 аналог. выхода
(0)4-20мА, 0-10В, -10+10В |
TM3AQ4G |
![TM3AQ4G Модуль аналоговых выходов](/_data/objects/0001/1872/img.11872.tm3aq4g.jpg) |
пружинные клеммы |
нет |
4 аналог. выхода
(0)4-20мА, 0-10В, -10+10В |

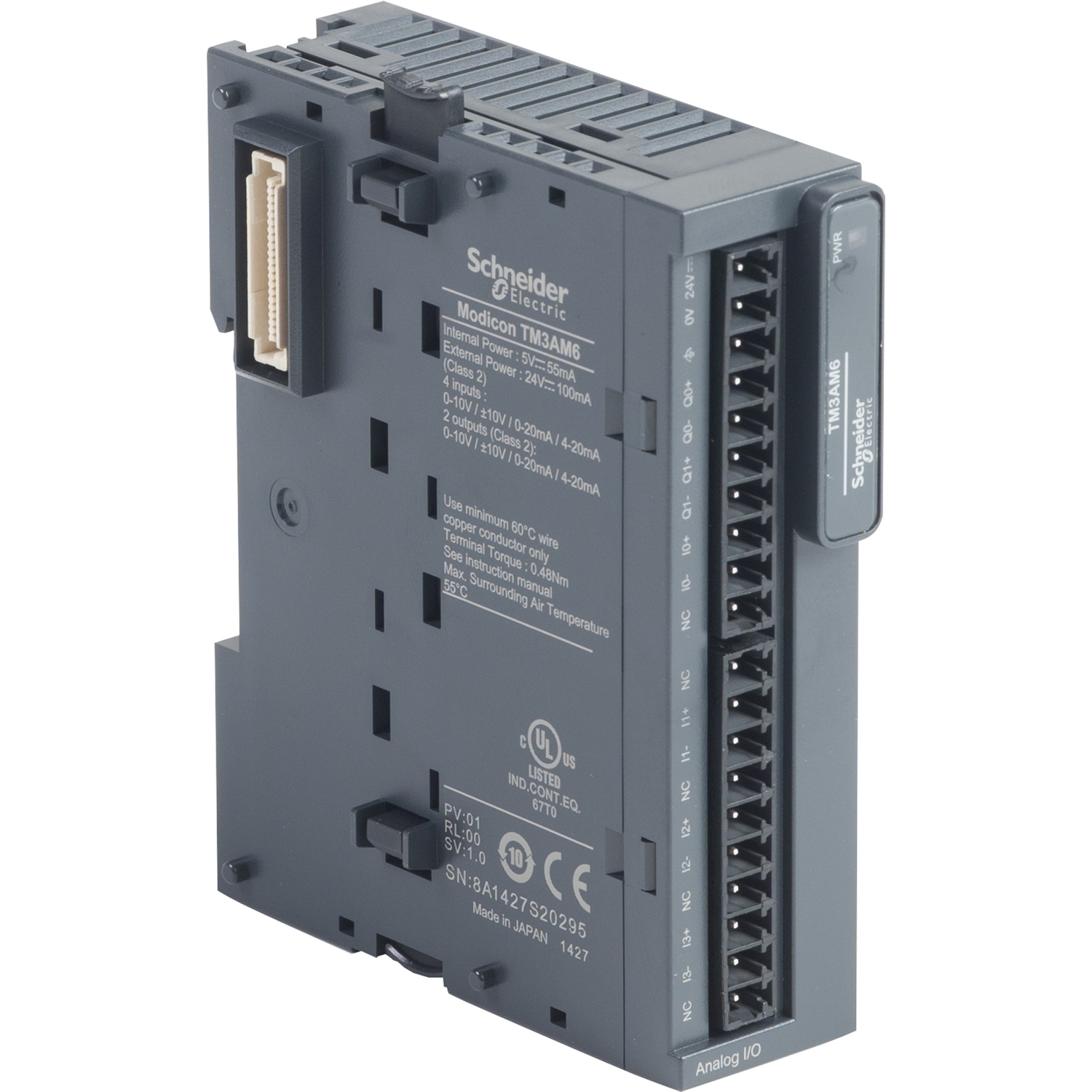

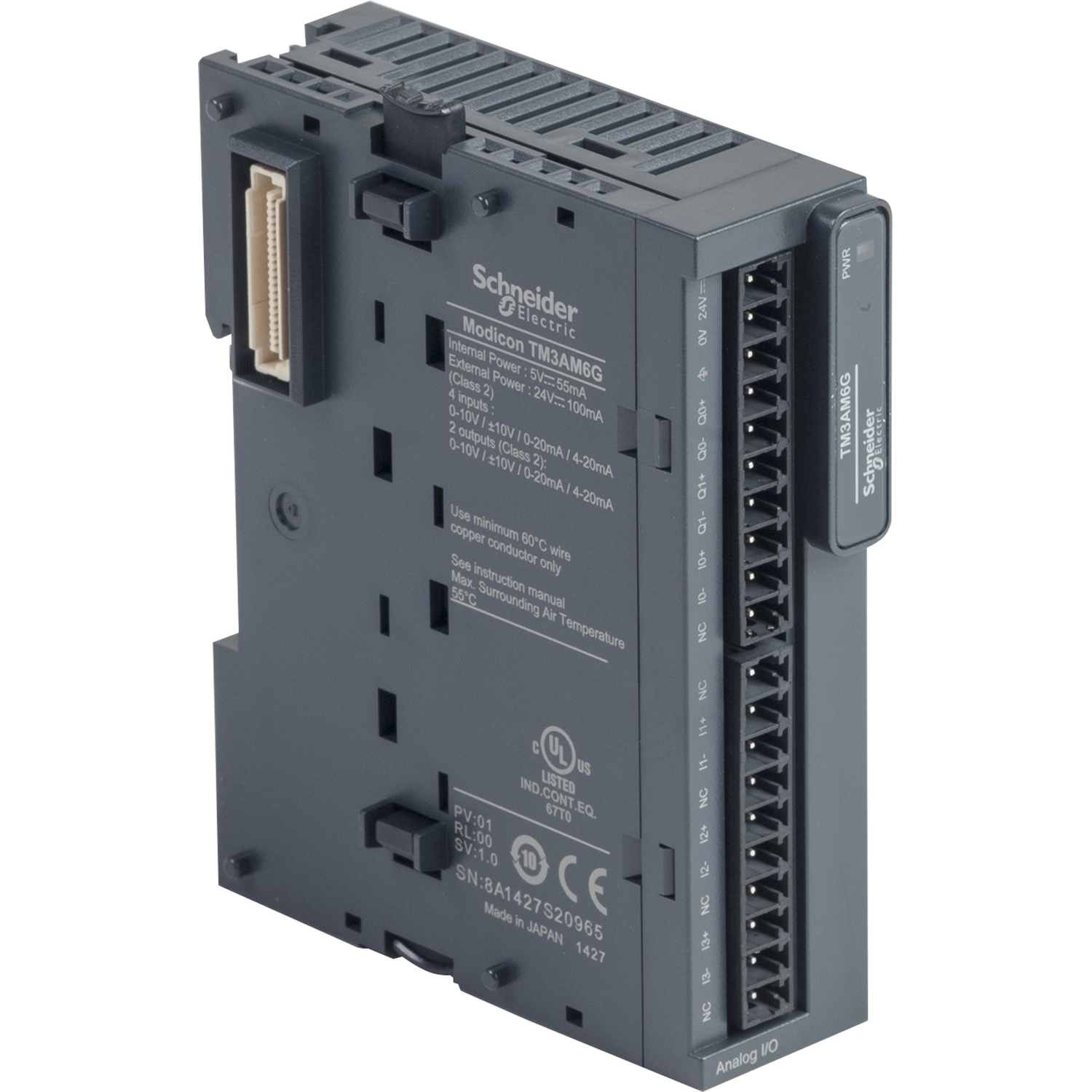

TM3AM6 |
![TM3AM6 Модуль аналоговых входов-выходов](/_data/objects/0001/1872/img.11872.tm3am6.jpg) |
винтовые клеммы |
4 аналог. входа
(0)4-20мА, 0-10В, -10+10В |
2 аналог. выхода
(0)4-20мА, 0-10В, -10+10В |
TM3AM6G |
![TM3AM6G Модуль аналоговых входов-выходов](/_data/objects/0001/1872/img.11872.tm3am6g.jpg) |
пружинные клеммы |
4 аналог. входа
(0)4-20мА, 0-10В, -10+10В |
2 аналог. выхода
(0)4-20мА, 0-10В, -10+10В |
TM3TM3 |

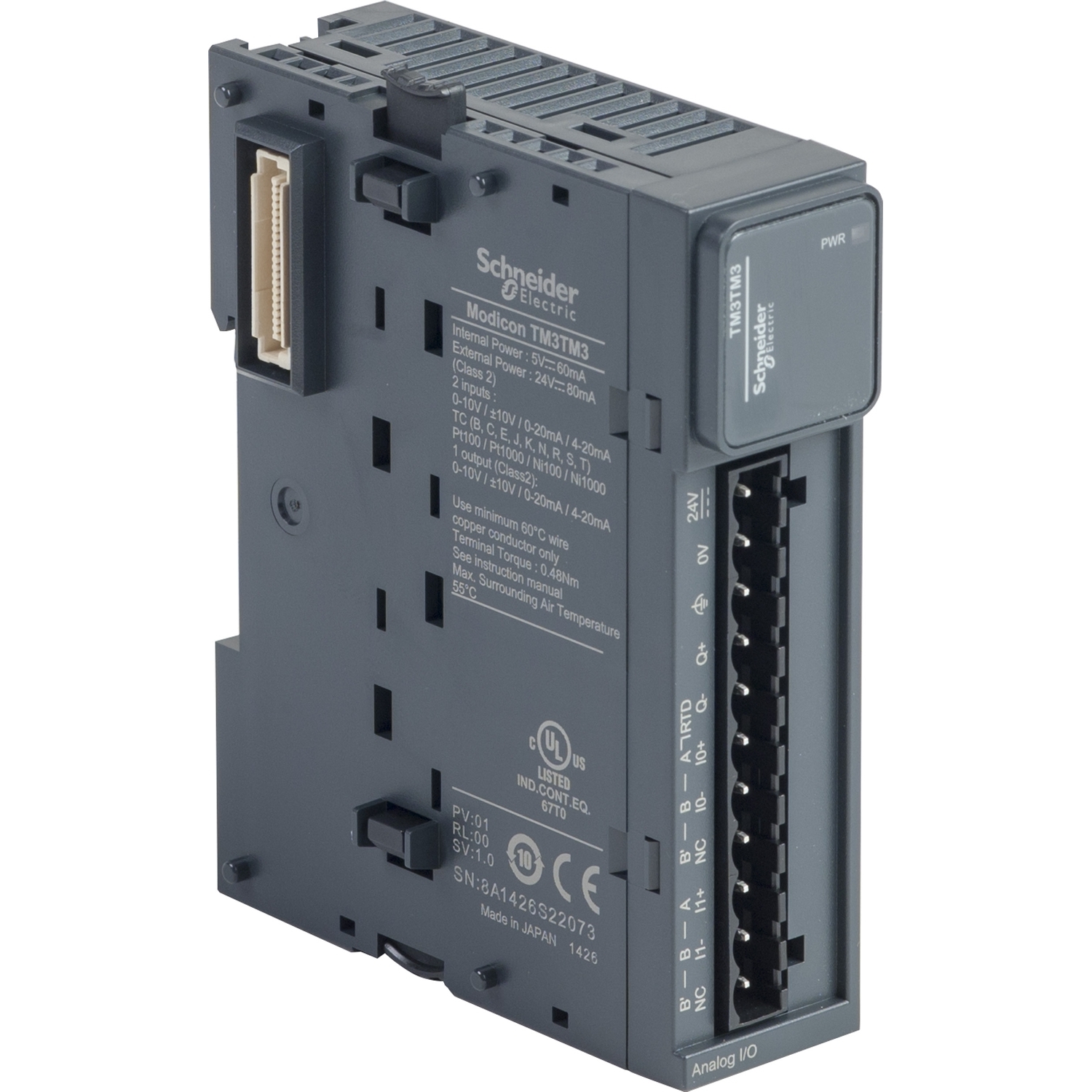

![TM3TM3 Модуль аналоговых входов и выхода](/_data/objects/0001/1872/img.11872.tm3tm3.jpg) |
винтовые клеммы |
2 аналог. входа
(0)4-20мА, 0-10В, -10+10В
либо термопар
(J, K, R, S, T, B, N, E, С)
либо термосопротивлений
(Ni100, Ni1000, Pt100, Pt1000) |
1 аналог. выход
(0)4-20мА, 0-10В, -10+10В |
TM3TM3G |
![TM3TM3G Модуль аналоговых входов и выхода](/_data/objects/0001/1872/img.11872.tm3tm3g.jpg) |
пружинные клеммы |
2 аналог. входа
(0)4-20мА, 0-10В, -10+10В
либо термопар
(J, K, R, S, T, B, N, E, С)
либо термосопротивлений
(Ni100, Ni1000, Pt100, Pt1000) |
1 аналог. выход
(0)4-20мА, 0-10В, -10+10В |
(*) -Ответная часть разъема не входит в комплект поставки и приобретается отдельно, заказной артикул TWDFCW30K (с кабелем 3 метра), TWDFCW50K (с кабелем 5 метров)
Специализированные модули расширения TM3:
- Высокоскоростные модули счета и генерации сигналов для использования совместно с энкодерами, датчиками импульсов и в составе систем управления управления движением на базе ПЛК Modicon M262
- Модуль подключения многофункциональных устройств защиты и управления электродвигателями TESYS U
Артикул и наименование |
Фото |
Тип клеммника |
входы |
выходы |

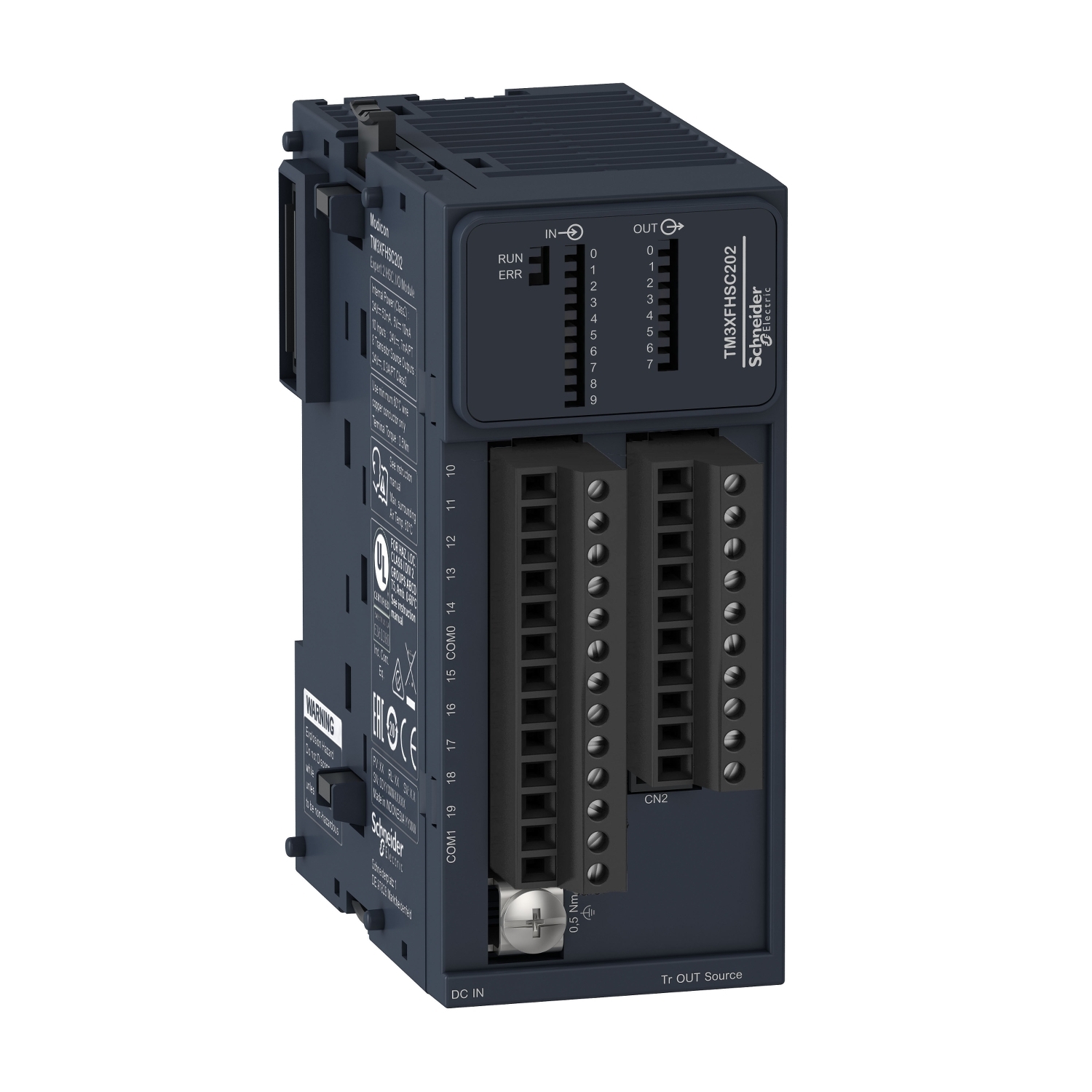

TM3XFHSC202
(*) Высокоскоростной счетчик
с генерацией событий для ПЛК
(подсчет, период, частота) |
![TM3XFHSC202 Модуль высокоскоростного счетчика](/_data/objects/0001/1875/img.11875.tm3xfhsc202.jpg) |
винтовые клеммы |
10 быстрых входов
(32 бит-канал, NPN\PNP, 200кГц) |
8 быстрых выходов
(
|

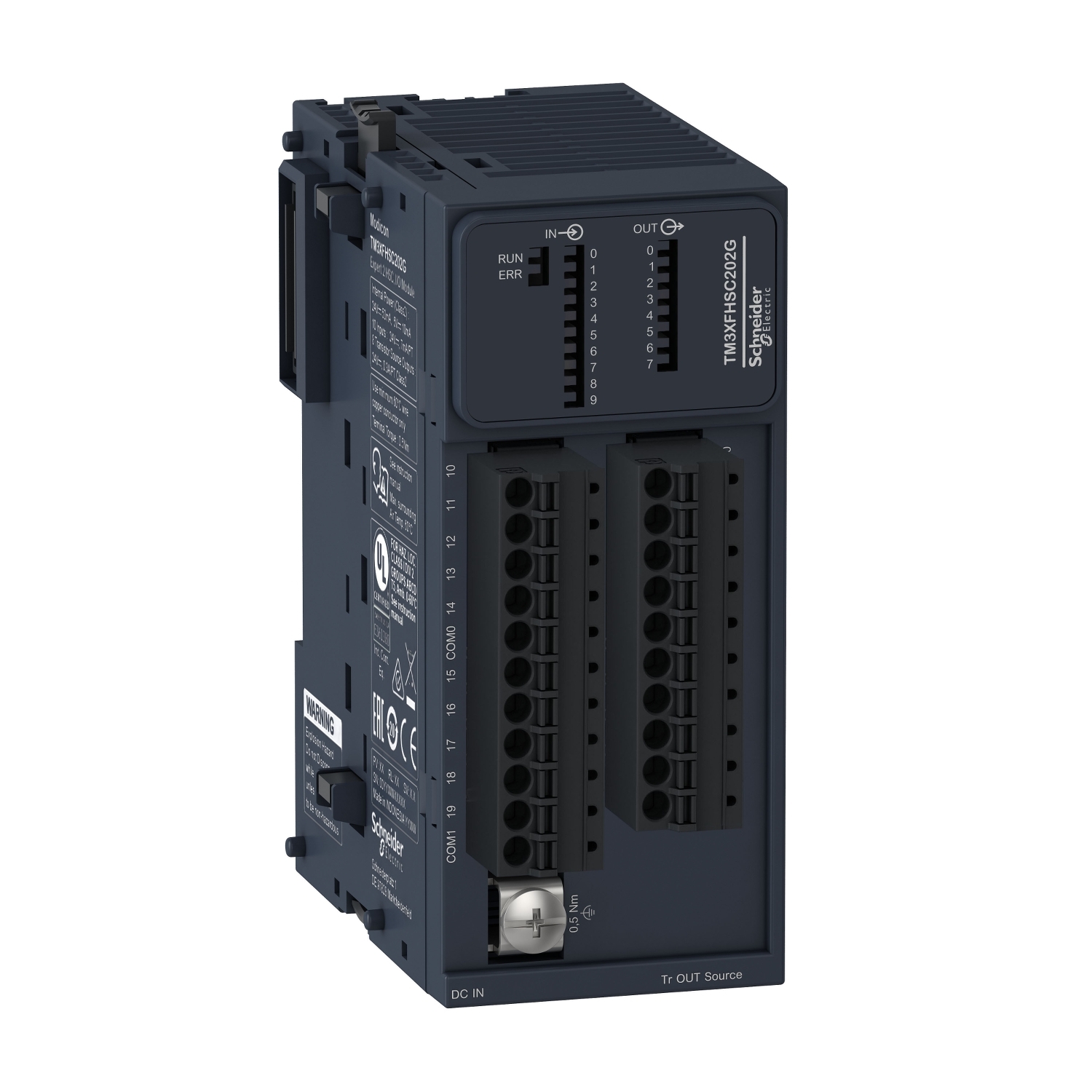

TM3XFHSC202G
(*) Высокоскоростной счетчик
с генерацией событий для ПЛК
(подсчет, период, частота)
|
![TM3XFHSC202G Модуль высокоскоростных входов и выходов](/_data/objects/0001/1875/img.11875.tm3xfhsc202g.jpg) |
пружинные клеммы |
10 быстрых входов
(32 бит-канал, NPN\PNP, 200кГц) |
8 быстрых выходов
(NPN, =24В DC, 300мА) |
TM3XHSC202
(*) Высокоскоростной счетчик
(подсчет, период, частота) |
![TM3XHSC202 Модуль высокоскоростного входа и выхода](/_data/objects/0001/1875/img.11875.tm3xhsc202.jpg) |
винтовые клеммы |
10 быстрых входов
(32 бит-канал, NPN\PNP, 200кГц) |
8 быстрых выходов
(NPN, =24В DC, 300мА) |
TM3XHSC202G
(*) Высокоскоростной счетчик
(подсчет, период, частота) |
![TM3XHSC202G Модуль высокоскоростного входа и выхода](/_data/objects/0001/1875/img.11875.tm3xhsc202g.jpg) |
пружинные клеммы |
10 быстрых входов
(32 бит-канал, NPN\PNP, 200кГц) |
8 быстрых выходов
(NPN, =24В DC, 300мА) |

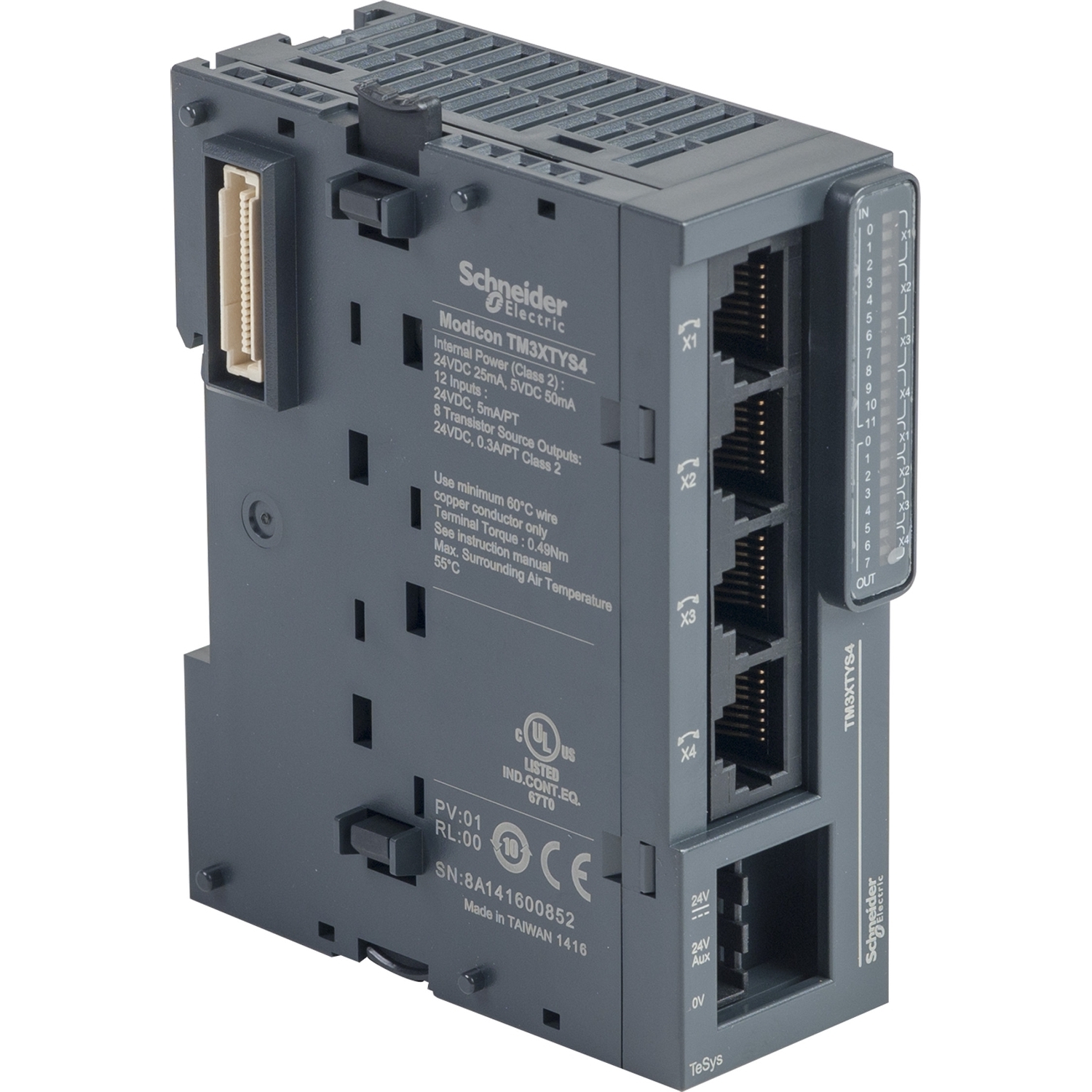

TM3XTYS4
Модуль управления
для TESYS-U
|
![TM3XTYS4 Модуль управления TESYS U](/_data/objects/0001/1875/img.11875.tm3xtys4.jpg) |
4xRJ45 |
нет |
нет |
(*) - используется с Modicon M262, не подходит для применения с ПЛК М221, М241, M251
Модули расширения шины TM3 позволяют увеличить число подключаемых к ПЛК модулей ввода-вывода до 14 штук (стандартно к ПЛК Modicon M221, M241, M251, M262 можно подключить до 7 модулей). В этом случае 7 модулей +модуль передатчик пристыковываются непосредственно к шине ПЛК, а дополнительные 7 модулей пристыковываются к модулю приемнику. Связь между модулями расширения шины "приемник-передатчик" организуется посредством кабеля Ethernet с типовыми разъёмами RJ45. Модуль "приемник" является усилителем шины и требует внешнего питания =24В DC.
Артикул |
Фото |
Тип клеммника |
Назначение |
Примечание |

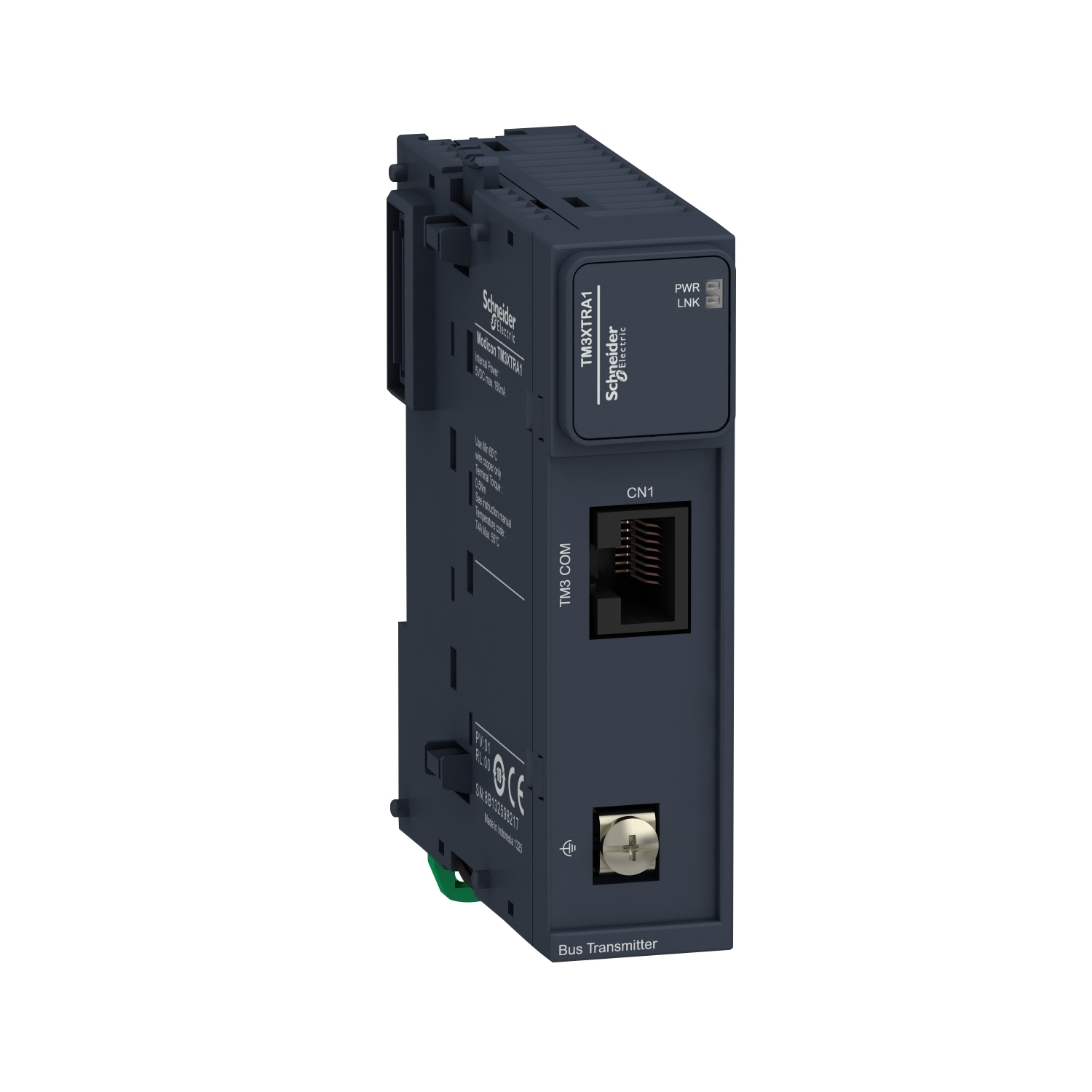

TM3XTRA1 |
![TM3XTRA1 Модуль расширения шины (передатчик)](/_data/objects/0001/1873/img.11873.tm3xtra1.jpg) |
разъем RJ45 |
Модуль расширения шины "передатчик" |
используется совместно с модулем расширения шины типа "приемник"- TM3XREC1 |

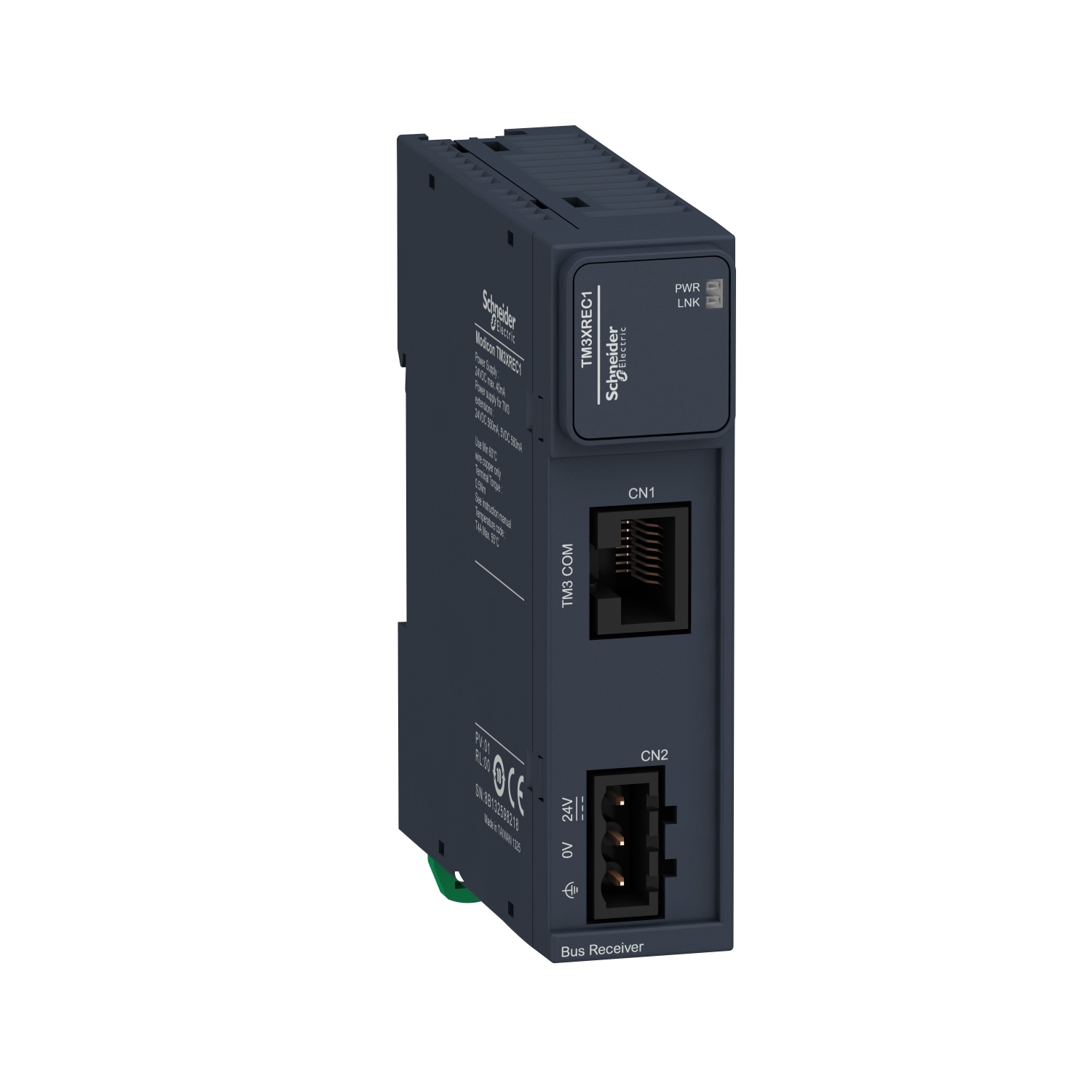

TM3XREC1 |
![TM3XREC1 Модуль расширения шины (приемник)](/_data/objects/0001/1873/img.11873.tm3xrec1.jpg) |
разъем RJ45 |
Модуль расширения шины "приемник" |
используется совместно с модулем расширения шины типа "передатчик"- TM3XTRA1 |
|
Версия: 7.0 от 03/2020
Язык: Английский, Размер: 12.5 mb
|
|
![](/comm/images/null.gif) |
|
