ОВЕН ТРМ10 обновленный ПИД-регулятор с RS-485

Измеритель-ПИД-регулятор с дополнительным реле ОВЕН ТРМ10



ОВЕН ТРМ10 – промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Возможности регулятора ОВЕН ТРМ10

  1. Измерение и регулирование физических величин по одному каналу.
  2. Дискретное или аналоговое управление нагрузкой по ПИД закону.
  3. Контроль обрыва связи с исполнительными механизмами.
  4. Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
  5. Сигнализация о выходе измеряемой величины за заданные пределы.
  6. Ручной режим управления исполнительными механизмами.
  7. Интеграция в систему диспетчеризации.



Преимущества

Монтаж Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок. Авария ТРМ10 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
Индикация Индикатор текущей измеренной температуры увеличен с 14 до 20 мм. Эксплуатация Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.
Навигация Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора. Диспетчеризация Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.
Простота Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора. Питание Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
Ремонтопригодность В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора. Автонастройка Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.



Сравнительная таблица линеек

Отличительный критерий ТРМ10.У ТРМ10.У2
Корпус ТРМ10.У ТРМ10.У2
Цифровой индикатор Один Два
Кнопки управления Три Четыре
Клеммная колодка Лепестковая Лифтовая
Высота индикатора 14 мм 20 мм
Монтаж в щит Одна плоскость, штыревой зацеп Одна или две плоскости, «трещетка»
Шунт для входных сигналов тока Внешний Встроенный
RS-485 Отсутствует По заказу
Уплотнитель для обеспечения IP Съемный Встроенный
Корпусное исполнение Щ5, 48х48мм Нет Есть
Ручной режим управления Нет Есть
Контроль аварии LBA Нет Есть
Исполнение на -40 °С Заказная позиция Стандартная позиция
Встроенный источник питания 24 В Есть Есть (только для исполнения без RS-485)

Технические характеристики

Параметр Значение
Напряжение питания переменного тока ~90…264 В (номинальное 230 В)
Частота напряжения питания 50, 60 Гц
Потребляемая мощность не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания 50 мА
Универсальные входы
Количество универсальных входов 1
Функции входа 1 Измерительный
Функции входа 2 Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа: Не более 1 секунды
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей с включенной компенсацией холодного спая ±0,5 %
- для остальных видов датчиков ±0,25 %
Выходные устройства
Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У
Корпус
Щитовой Щ1 96×96×53 мм, IP54*
Щитовой Щ2 96×48×100 мм, IP54*
Щитовой Щ5 48×48×103 мм, IP54*
Настенный Н 110×130×69 мм, IP54
DIN-реечный 88×90×59 мм, IP20
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха –40...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) Не более 85 %

 Характеристики выходных устройств

Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В
К транзисторная оптопара n-p-n типа Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т выход для управления твердотельным реле Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

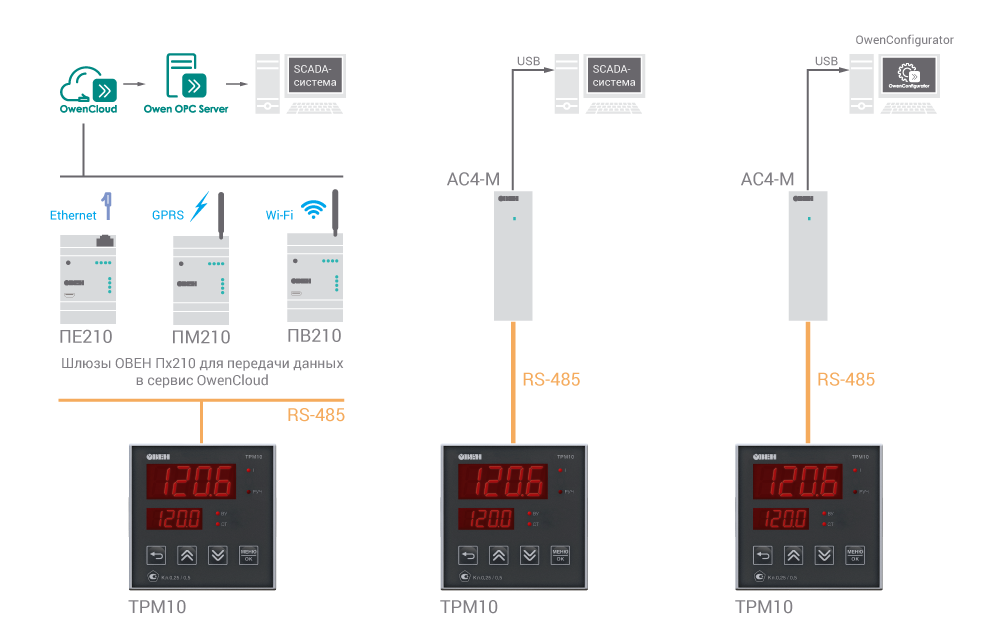

Диспетчеризация

Наличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

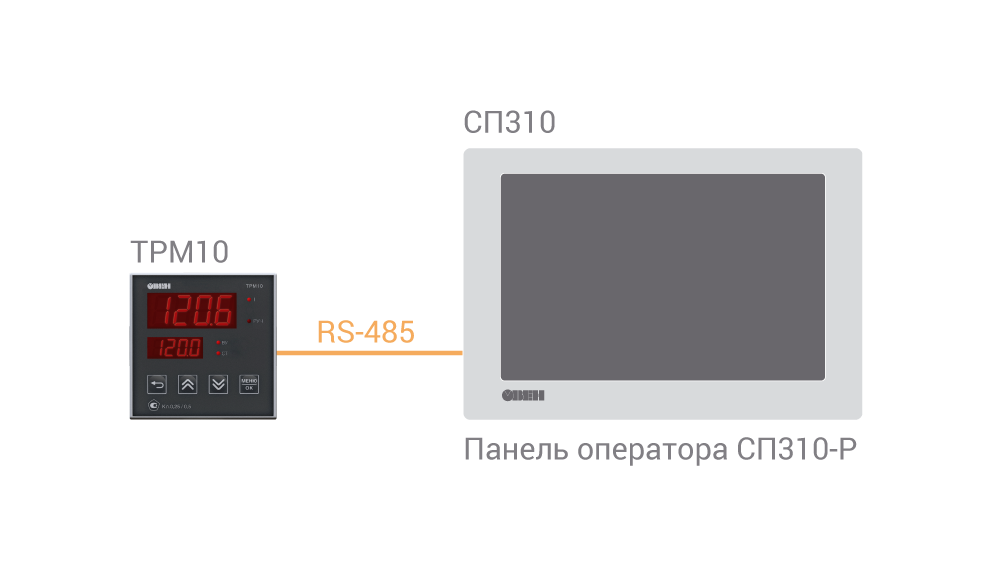

Визуализация

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ10 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

Функциональная схема прибора

Схемы подключения

* Прибор с наличием интерфейса RS-485 изготавливается на заказ
** Перед подключением токового датчика на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)

ВУ1 типа К (транзисторная оптопара)

ВУ1 типа С (симисторная оптопара)

ВУ1 типа Т (для управления твердотельным реле)

ВУ1 типа И (ЦАП 4…20 мА)

ВУ1 типа У (ЦАП 0…10 В)



Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р (э/м реле)

ВУ2 типа К (транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)

ВУ2 типа Т (для управления твердотельным реле)



Модификации
