Ротационный сигнализатор уровня для сыпучих продуктов ОВЕН РСУ80

Ротационный сигнализатор уровня для сыпучих продуктов ОВЕН РСУ80

Сигнализатор снят с продажи.

Для сигнализации уровня сыпучих материалов предлагаем рассматривать бесконтактные емкостные выключатели серий KIPPRIBOR CAP.

Ротационный сигнализатор уровня ОВЕН РСУ80 предназначен для контроля уровня сыпучих материалов в промышленности и сельском хозяйстве.

Принцип действия ротационного сигнализатора основан на возникновении реактивного момента мотора, встроенного в корпус датчика. Датчик оснащен лопастями, которые вращаются со скоростью 1 об/мин. Когда продукт достигает уровня лопастей, он блокирует их вращение. На валу двигателя создается реактивный момент, из-за чего срабатывает микровыключатель (реле) выходной цепи сигнализатора.

Особенностью датчика является нечувствительность к налипанию рабочей среды. РСУ80 может успешно использоваться со следующими веществами:

  • Пластиковые гранулы, песок.
  • Порошковые вещества, лекарства.
  • Опилки, древесная и металлическая стружка.

Технические характеристики

Наименование Параметр
Электрические параметры
Напряжение питания ~230 В
Коммутируемый ток, не более 5 А
Крутящий момент двигателя 0,049 Н*м
Мощность двигателя 1,5 Вт
Безопасность
Степень защиты по ГОСТ 14254:
- корпуса IP65
- разъема IP68
Класс защиты от поражения электрическим током по ГОСТ IEC 61010-1 II
Сопротивление изоляции (вход-корпус), не менее 100 МОм
Конструктивные параметры
Габаритные размеры См. раздел «Габаритные и установочные размеры»
Присоединительная резьба G3/4
Диаметр наружной оболочки соединительного кабеля 7...12 мм
Сечение соединительных проводов, не более 1,5 мм2
Условия эксплуатации
Температура окружающей среды -10...+60 ⁰С
Температура рабочей среды -10...+80 ⁰С
Плотность рабочей среды От 210 г/л
Прочее
Средняя наработка на отказ, не менее 20 000 часов
Масса в упаковке, не более 1,1 кг

Функциональная схема прибора

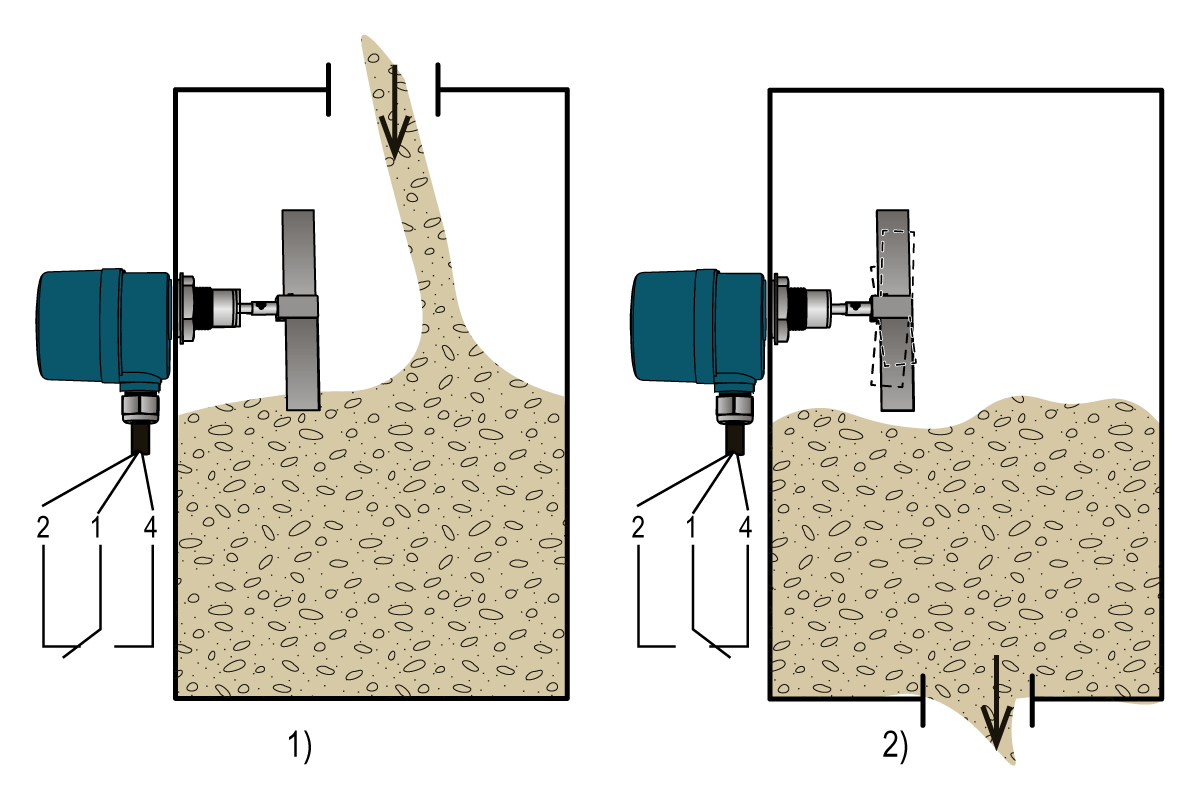

Срабатывание микропереключателя РСУ80: на наполнение (1) и на опустошение (2)

Габаритные и установочные размеры

Габаритные размеры ОВЕН РСУ80

Схемы подключения

Схема подключения РСУ80

Документация

Руководство по эксплуатации ОВЕН РСУ80
