Червячные редукторы MEYERTEC RV

Червячные редукторы MEYERTEC RV

Редуктор MEYERTEC RV представляет собой червячную передачу, заключенную в алюминиевый или чугунный корпус и предназначенную для преобразования крутящего момента и снижения угловой скорости вращения выходного вала. Обладает унифицированными размерами и подходит на замену вышедшим из строя дорогим аналогам.

Преимущества данной модели редуктора

  • Простота и надежность конструкции, сочетаемая с высокой точностью изготовления.
  • Коррозионная стойкость изделия.
  • Герметичность конструкции с защитой от пыли и влаги.
  • Плавность и бесшумность работы.
  • Возможность использования редуктора практически с любым технологическим оборудованием.
  • Высокие передаточные числа и крутящий момент.
  • Способность переносить долгие и тяжелые нагрузки.
  • Увеличенный гарантийный срок до 18 месяцев.
  • Возможность использования совместно с устройствами плавного пуска – для продления срока службы редуктора, а также с вариатором UDL или ПЧВ – для бесступенчатого изменения частоты вращения.

Области применения

Червячные редукторы MEYERTEC RV применяются в различных типах оборудования.

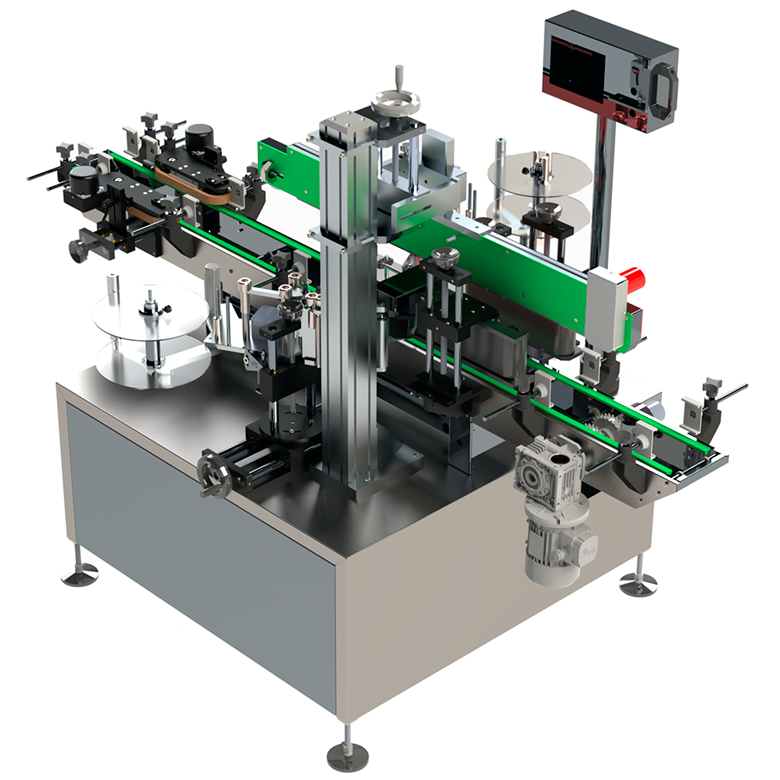

Легкая нагрузка

  • Ленточные конвейеры с распределенной нагрузкой
  • Загрузочные механизмы
  • Приводы ворот
  • Приводы легких тельферов
  • Центробежные насосы
  • Вентиляторы
Легкая нагрузка

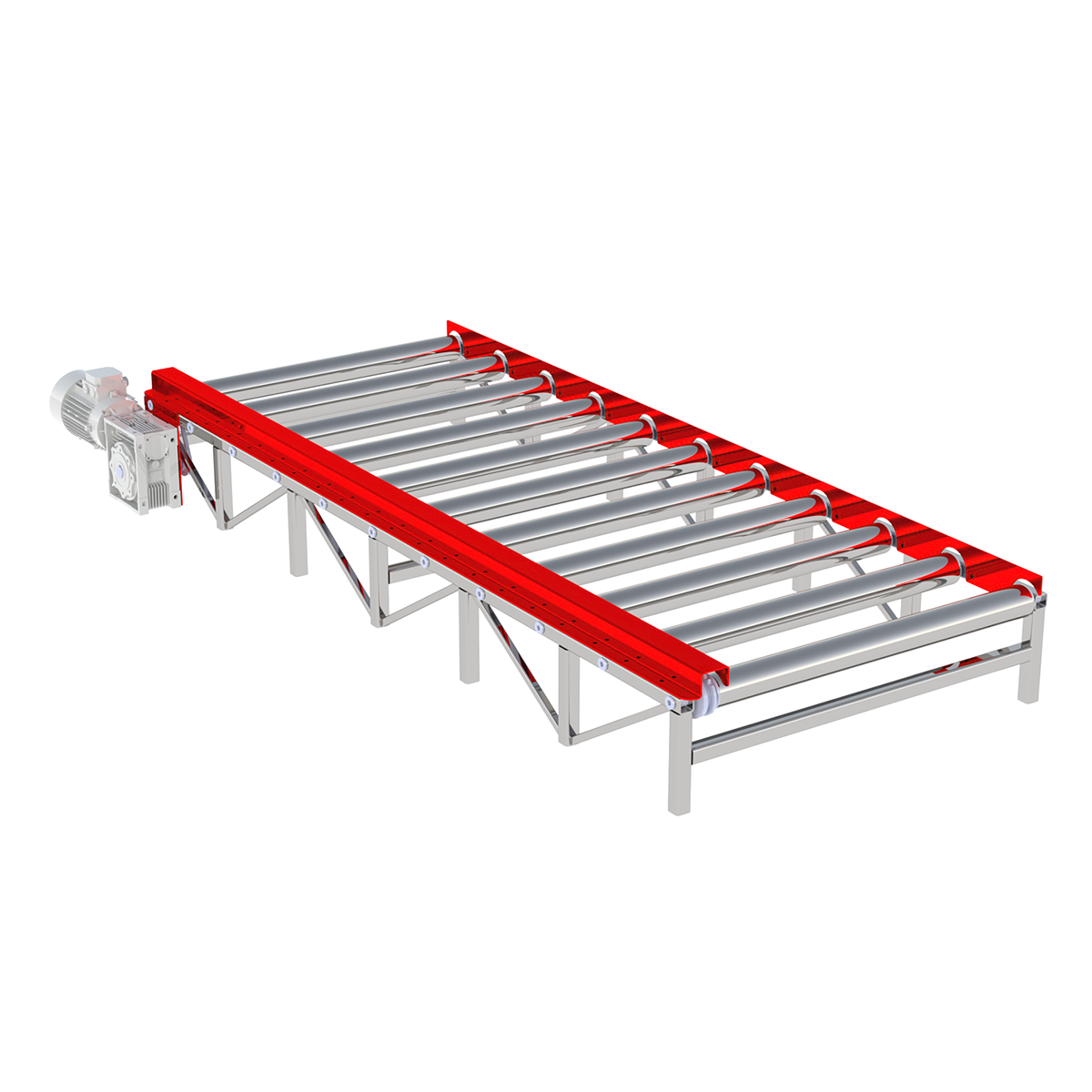

Средняя нагрузка

  • Ленточные и цепные конвейеры с неравномерно распределенной нагрузкой
  • Машины для пищевой промышленности
  • Сортировальные машины
  • Тяжелые тельферы
  • Подъёмники
  • Лебедки
  • Снегоуборочная техника
  • Автоматические косилки
Средняя нагрузка

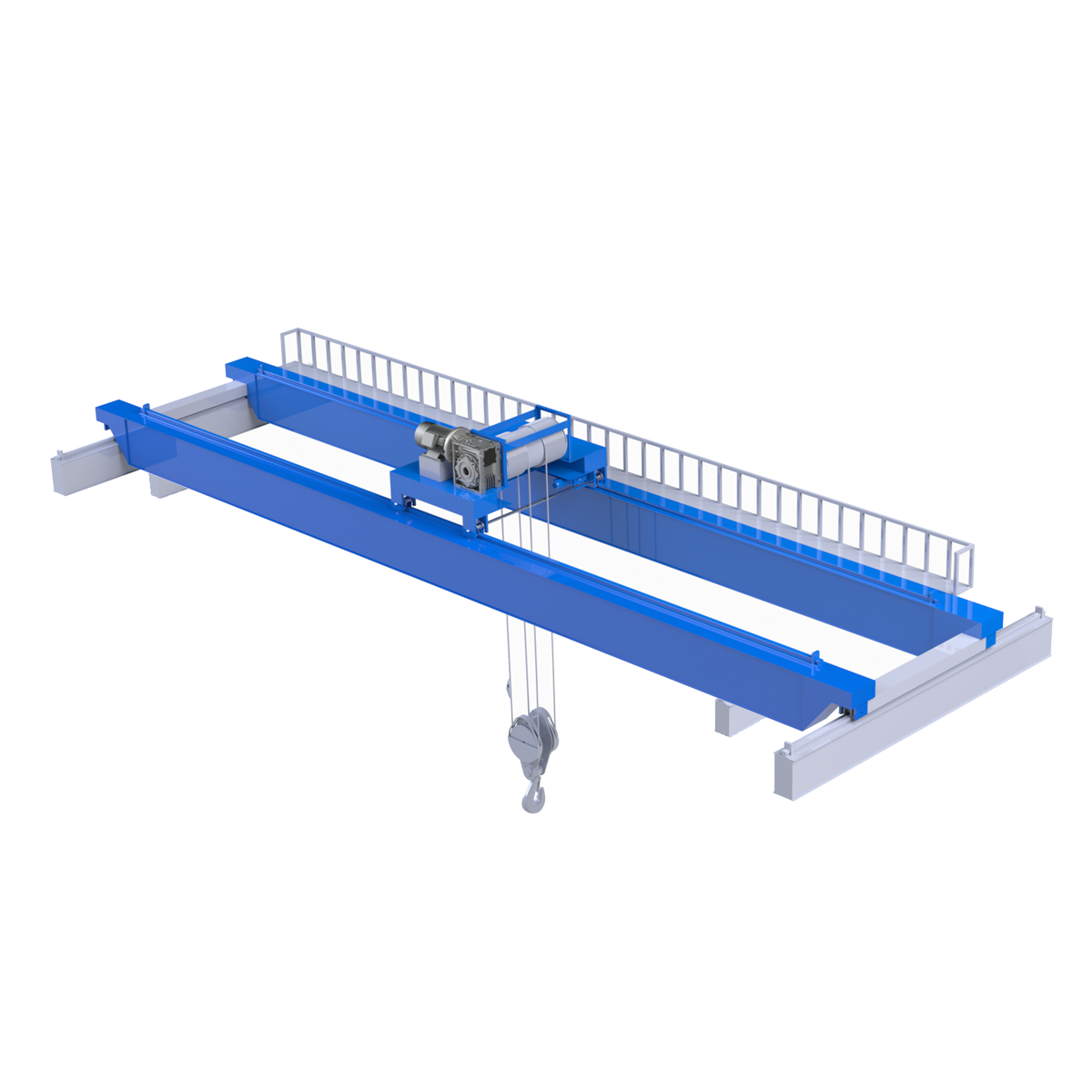

Тяжелая нагрузка

  • Строительная техника
  • Прокатные станы
  • Тестомесилки
  • Тяжелое грузоподъёмное оборудование
  • Промышленные мельницы
  • Бетономешалки
  • Оборудование, работающее с ударными нагрузками
  • Грохотильные машины
  • Строгальные станки
  • Эскалаторы
Тяжелая нагрузка

Технические характеристики

Основные материалы, применяемые для изготовления редуктора

  • Корпус – пассивированный алюминий (типоразмеры RV30 – RV110), чугун (типоразмеры RV130 – RV150).
  • Червячный вал – сталь 20Х, закаленная, цементированная в карбюризаторе до поверхностной твердости 56 – 62 HRC, средняя микротвердость при этом составляет 846 – 875 единиц на вершине резьбы и 871 – 893 на дне резьбы. После термообработки червячный вал подвергается нескольким стадиям шлифовки для достижения необходимых параметров гладкости.
  • Червячное колесо – высокооловянистая бронза марки с содержанием олова ≈ 14 %.
  • Окраска корпуса – перед покраской алюминиевый корпус изделия проходит дробеструйную обработку и покрывается антисептиком, после чего окрашивается специальной краской RAL 9010 Silver. Чугунный корпус сначала покрывается антиокислительной краской, затем окрашивается в серебристый цвет.
  • Масло – RV30 – RV90 синтетическое VG 320, RV110 – RV150 минеральное VG 220. Количество заливаемого смазочного материала зависит от монтажной позиции и типоразмера. В таблице приведены данные об объёмах смазочного материала.

Масса редукторов

Типоразмер RV 30 40 50 63 75 90 110 130 150
Масса, кг 1,2 2,3 3,5 6,2 9 13 35 48 84

Количество заливаемого масла

Монтажная позиция B3 B6 B7 B8 V5 V6
RV25 0,023
RV30 0,05
RV40 0,1
RV50 0,15
RV63 0,3
RV75 0,5
RV90 1
RV110 3 2,5 2,5 2,2 3 2,2
RV130 4,5 3,5 3,5 3,3 4,5 3,3
RV150 7 5,1 5,1 5,4 7 5,1

Монтажные позиции

Монтажные позиции MEYERTEC RV

Установочные размеры под электродвигатель

Присоединительные размеры под электродвигатель соответствуют стандарту DIN и подходят для использования с двигателями АИС. Для использования редукторов с двигателями АИР представлена таблица совместимости. Одинаковым цветом в таблице выделены взаимозаменяемые электродвигатели.

ГОСТ АИР56 АИР63 АИР71 АИР80 АИР90 АИР100 АИР112 АИР132
Мощность (кВт), кол-во полюсов 0,18-2, 0,37-2 0,75-2 1,5-2 3,0-2 4-2 7,5-2 11-2
0,25-2 0,55-2 1,1-2 2,2-2 2,2-4 5,5-2 5,5-4 7,5-4
0,12-4 0,25-4 0,55-4 1,1-4 1,5-6 3-4 3-6 11-4
0,18-4 0,37-4 0,75-4 1,5-4 0,75-8 4-4 4-8 5,5-6
  0,18-6 0,37-6 0,75-6 1,1-8 2,2-6 2,2-8 7,5-6
  0,25-6 0,55-6 1,1-6   1,5-8 3-8 4-8
    0,25-8 0,37-8       5,5-8
      0,55-8
D фланца, B5 140 160 200 200 250 250 300 350
D фланца, B14 99/80 110 - - - - - -
d вала, мм 11 14 19 22 24 28 32 38
IEC (DIN) АИС56 АИС63 АИС71 АИС80 АИС90 АИС100 АИС112 АИС132
Мощность (кВт), кол-во полюсов 0,09-2 0,18-2 0,37-2 0,75-2 1,5-2 3-2 4-2 5,5-2
0,12-2 0,25-2 0,55-2 1,1-2 2,2-2 2,2-4 5,5-2 7,5-2
0,06-4 0,12-4 0,25-4 0,55-4 1,1-4 3-4 4-4 5,5-4
0,09-4 0,18-4 0,37-4 0,75-4 1,5-4 1,5-6 2,2-6 7,5-4
  0,09-6 0,18-6 0,37-6 0,75-6 0,75-8 1,5-8 3-6
  0,12-8 0,25-6 0,55-6 1,1-6 1,1-8   4-6
    0,09-8 0,18-8 0,37-8     5,5-6
    0,12-8 0,25-8 0,55-8     2,2-8
              3-8
D фланца, B5 120 140 160 200 200 250 250 300
D фланца, B14 80 90 105 120 140 160 160 -
d вала, мм 9 11 14 19 24 28 28 38

Обозначение присоединительных размеров фланца

Таблица. Установочные и присоединительные размеры фланцев

RV Тип фланца P M N D
7,5 10 15 20 25 30 40 50 60 80 100
30 63B5 140 115 95 11 11 11 11 11 11 11 11 - - -
63B14 90 75 60
56B5 120 100 80 9 9 9 9 9 9 9 9 9 9 -
56B14 80 65 50
40 56B14 80 65 50 - - - - - - - 9 9 9 9
56B5 120 100 80
71B5 160 130 110 14 14 14 14 14 14 14 - - - -
71B14 105 85 70
63B5 140 115 95 11 11 11 11 11 11 11 11 11 11 11
63B14 90 75 60
50 80B5 200 165 130 19 19 19 19 19 19 - - - - -
80B14 120 100 80
71B5 160 130 110 14 14 14 14 14 14 14 14 14 14 -
71B14 105 85 70
63B5 140 115 95 - - - - - - 11 11 11 11 11
63 90B5 200 165 130 24 24 24 24 24 24 - - - - -
90B14 140 115 95
80B5 200 165 130 19 19 19 19 19 19 19 19 19 - -
80B14 120 100 80
71B5 160 130 110 - - - - - - 14 14 14 14 14
71B14 105 85 70
75 100/112B5 250 215 180 28 28 28 - - - - - - - -
100/112B14 160 130 110
90B5 200 165 130 24 24 24 24 24 24 24 - - - -
90B14 140 115 95
80B5 200 165 130 - - - 19 19 19 19 19 19 19 19
80B14 120 100 80
71B5 160 130 110 - - - - - - - 14 14 14 14
90 100/112B5 250 215 180 28 28 28 28 28 28 - - - - -
100/112B14 160 130 110
90B5 200 165 130 24 24 24 24 24 24 24 24 24 - -
90B14 140 115 95
80B5 200 165 130 - - - - - - 19 19 19 19 19
80B14 120 100 80
110 132B5 300 265 230 38 38 38 38 - - - - - - -
100/112B5 250 215 180 28 28 28 28 28 28 28 28 28 - -
90B5 200 165 130 - - - - 24 24 24 24 24 24 24
80B5 200 165 130 - - - - - - - - - 19 19
130 132B5 300 265 230 38 38 38 38 38 38 38 - - - -
100/112B5 250 215 180 - - - - 28 28 28 28 28 - -
90B5 200 165 130 - - - - - - - - - 24 24
150 160B5 300 265 230 42 42 42 42 42 - - - - - -
132B5 300 265 230 - - - 38 38 38 38 38 - - -
100/112B5 250 215 180 - - - - - - - 28 28 28 28

Габаритные размеры


Габаритные и присоединительные размеры RV30 Габаритные и присоединительные размеры RV30
Фланец FA



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
63B5 140 11 4 12,3 14 5 16,3
63B14 90 11 4 12,8
56B5 120 9 3 10,4
56B14 80 9 3 10,4



Таблица подбора RV30

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV30 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 12 7,5 0,55 373,3 542 125
11 10 0,37 280 597 140
10 15 0,25 186,7 683 140
9 20 0,18 140 752 146
15 25 0,25 112 810 210
12 30 0,18 93,3 861 210
16 40 0,18 70 948 127
12 50 0,12 56 1021 128
9 60 0,09 46,7 1085 126
11 80 0,09 35 1194 130
12 100 0,09 28 1262 130
1400 16 7,5 0,37 186,7 683 150
14 10 0,25 140 752 169
16 15 0,25 93,3 861 169
18 20 0,18 70 948 190
20 25 0,18 56 1021 210
16 30 0,12 46,7 1085 210
15 40 0,09 35 1194 210
17 50 0,09 28 1286 210
18 60 0,09 23,3 1367 210
22 80 0,09 17,5 1504 210
28 100 0,09 14 1603 210
900 17 7,5 0,25 120 792 175
21 10 0,25 90 871 197
21 15 0,18 60 997 197
17 20 0,12 45 1098 210
19 25 0,12 36 1183 210
23 30 0,12 30 1257 210
21 40 0,09 22,5 1383 210
24 50 0,09 18 1490 210
27 60 0,09 15 1583 210
34 80 0,09 11,3 1743 210
42 100 0,09 9 1843 210
500 21 7,5 0,18 66,7 963 210
27 10 0,18 50 1060 210
24 15 0,12 33,3 1213 210
23 20 0,09 25 1336 210
34 25 0,12 20 1439 210
29 30 0,09 16,7 1529 210
36 40 0,09 12,5 1683 210
39 50 0,09 10 1813 210
45 60 0,09 8,3 1830 210
50 80 0,09 6,3 1830 210
54 100 0,09 5 1830 210
Габаритные и присоединительные размеры RV40
Фланец FA
Фланец FB
Фланец FC
Фланец FD



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
71B5 160 14 5 16,3 18 6 20,8
63B5 140 11 4 12,8
56B5 120 9 3 10,4
71B14 105 14 5 16,3
63B14 90 11 4 12,8



Таблица подбора RV40

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV40 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 25 7,5 1,1 373,3 1044 233
33 10 1,1 280 1149 272
32 15 0,75 186,7 1315 291
30 20 0,55 140 1447 204
25 25 0,37 112 1559 236
29 30 0,37 93,3 1657 350
35 40 0,37 70 1824 350
29 50 0,25 56 1964 350
23 60 0,18 46,7 2087 350
19 80 0,12 35 2298 350
22 100 0,12 28 2475 350
1400 33 7,5 0,75 186,7 1315 294
32 10 0,55 140 1447 331
30 15 0,37 93,3 1657 331
39 20 0,37 70 1824 350
37 25 0,25 56 1964 350
35 30 0,25 46,7 2087 350
48 40 0,25 35 2298 350
37 50 0,18 28 2475 350
40 60 0,18 23,3 2630 350
33 80 0,12 17,5 2895 350
40 100 0,12 14 3118 350
900 36 7,5 0,55 120 1524 319
48 10 0,55 90 1677 350
46 15 0,37 60 1920 350
39 20 0,25 45 2113 350
48 25 0,25 36 2276 350
52 30 0,25 30 2419 350
47 40 0,18 22,5 2662 350
37 50 0,12 18 2868 350
41 60 0,12 15 3047 350
37 80 0,09 11,3 3354 350
40 100 0,09 9 3490 350
500 50 7,5 0,37 66,7 1853 350
53 10 0,37 50 2040 350
56 15 0,25 33,3 2335 350
52 20 0,18 25 2570 350
56 25 0,18 20 2769 350
60 30 0,18 16,7 2942 350
53 40 0,12 12,5 3238 350
46 50 0,09 10 3488 350
50 60 0,09 8,3 3490 350
56 80 0,09 6,3 3490 350
60 100 0,09 5 3490 350
Габаритные и присоединительные размеры RV50
Габаритные и присоединительные размеры RV50
Фланец FA
Фланец FB
Фланец FC
Фланец FD
PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
80B14 120 19 6 21,8 25 8 28,3
80B5 200 19 6 21,8
71B5 160 14 5 16,3
71B14 105 14 5 16,3
63B5 140 11 4 12,8

Таблица подбора RV50

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV50 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 50 7,5 2,2 373,3 1433 324
44 10 1,5 280 1577 378
65 15 1,5 186,7 1805 399
42 20 0,75 140 1987 417
51 25 0,75 112 2140 482
59 30 0,75 93,3 2274 490
55 40 0,55 70 2503 490
65 50 0,55 56 2696 490
50 60 0,37 46,7 2865 490
42 80 0,25 35 3153 490
34 100 0,18 28 3397 490
1400 67 7,5 1,5 186,7 1805 401
64 10 1,1 140 1987 490
62 15 0,75 93,3 2274 490
79 20 0,75 70 2503 490
70 25 0,55 56 2696 490
80 30 0,55 46,7 2865 490
68 40 0,37 35 3153 490
79 50 0,37 28 3397 490
61 60 0,25 23,3 3610 490
73 80 0,25 17,5 3973 490
59 100 0,18 14 4280 490
900 66 7,5 1,1 120 2091 448
79 10 0,75 90 2302 490
94 15 0,55 60 2635 490
85 20 0,37 45 2900 490
72 25 0,37 36 3124 490
80 30 0,37 30 3320 490
67 40 0,25 22,5 3654 490
78 50 0,25 18 3936 490
63 60 0,18 15 4183 490
50 80 0,12 11,3 4604 490
56 100 0,12 9 4840 490
500 90 7,5 0,75 66,7 2544 490
85 10 0,55 50 2800 490
80 15 0,37 33,3 3205 490
103 20 0,37 25 3528 490
84 25 0,25 20 3800 490
91 30 0,25 16,7 4038 490
113 40 0,25 12,5 4445 490
94 50 0,18 10 4788 490
70 60 0,12 8,3 4840 490
82 80 0,12 6,3 4840 490
69 100 0,09 5 4840 490
Габаритные и присоединительные размеры RV63
Габаритные и присоединительные размеры RV63
Фланец FA
Фланец FB
Фланец FE
Фланец FC
Фланец FD



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
90B14 140 24 8 27,3 25 8 28,3
90B5 200 24 8 27,3
80B5 200 19 6 21,8
80B14 120 19 6 21,8
71B14 105 14 5 16,3
71B5 160 14 5 16,3

Таблица подбора RV63

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV63 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 90 7,5 3,7 373,3 1873 395
100 10 3,7 280 2064 463
99 15 2,2 186,7 2359 492
94 20 1,5 140 2597 538
98 25 1,5 112 2797 593
120 30 1,5 93,3 2973 700
113 40 1,1 70 3272 700
92 50 0,75 56 3524 700
85 60 0,55 46,7 3745 700
100 80 0,55 35 4122 700
74 100 0,37 28 4440 700
1400 99 7,5 2,2 186,7 2359 500
129 10 2,2 140 2597 571
125 15 1,5 93,3 2973 615
120 20 1,1 70 3272 667
144 25 1,1 56 3524 700
164 30 1,1 46,7 3745 700
141 40 0,75 35 4122 700
129 50 0,55 28 4440 700
140 60 0,55 23,3 4719 700
119 80 0,37 17,5 5193 700
128 100 0,37 14 5595 700
900 151 7,5 2,2 120 2734 580
140 10 1,5 90 3009 661
139 15 1,1 60 3444 670
130 20 0,75 45 3791 700
145 25 0,75 36 4084 700
168 30 0,75 30 4339 700
160 40 0,55 22,5 4776 700
146 50 0,37 18 5145 700
158 60 0,37 15 5467 700
127 80 0,25 11,3 6018 700
142 100 0,25 9 6270 700
500 180 7,5 1,5 66,7 3325 700
188 10 1,1 50 3660 700
170 15 0,75 33,3 4190 700
160 20 0,55 25 4611 700
180 25 0,55 20 4967 700
200 30 0,55 16,7 5279 700
178 40 0,37 12,5 5810 700
192 50 0,37 10 6259 700
162 60 0,25 8,3 6270 700
138 80 0,18 6,3 6270 700
150 100 0,18 5 6270 700
Габаритные и присоединительные размеры RV75
Габаритные и присоединительные размеры RV75
Фланец FA
Фланец FB



PAM IEC D вх. Фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
100/112B5 250 28 8 31,3 28 8 31,3
90B14 140 24 8 27,3
90B5 200 24 8 27,3
80B5 200 19 6 21,8
80B14 120 19 6 21,8
71B5 160 14 5 16,3

Таблица подбора RV75

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV75 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 128 7,5 5,5 373,3 2210 560
100 10 3,7 280 2433 703
130 15 3,7 186,7 2785 727
122 20 2,2 140 3065 872
158 25 2,2 112 3302 980
170 30 2,2 93,3 3509 980
161 40 1,5 70 3862 980
149 50 1,1 56 4160 980
160 60 1,1 46,7 4421 980
148 80 0,75 35 4865 980
123 100 0,55 28 5241 980
1400 171 7,5 3,7 186,7 2785 700
196 10 3,7 140 3065 830
194 15 2,2 93,3 3509 851
190 20 1,5 70 3862 980
202 25 1,5 56 4160 980
233 30 1,5 46,7 4421 980
216 40 1,1 35 4865 980
200 50 0,75 28 5241 980
197 60 0,75 23,3 5569 980
187 80 0,55 17,5 6130 980
150 100 0,37 14 6603 980
900 161 7,5 2,2 120 3227 810
205 10 2,2 90 3551 975
229 15 1,5 60 4065 980
254 20 1,5 45 4474 980
219 25 1,1 36 4820 980
249 30 1,1 30 5122 980
218 40 0,75 22,5 5637 980
190 50 0,55 18 6073 980
214 60 0,55 15 6453 980
180 80 0,37 11,3 7103 980
198 100 0,37 9 7380 980
500 253 7,5 2,2 66,7 3925 980
250 10 1,5 50 4320 980
268 15 1,1 33,3 4945 980
290 20 1,1 25 5443 980
251 25 0,75 20 5863 980
299 30 0,75 16,7 6231 980
279 40 0,55 12,5 6858 980
122 50 0,37 10 7380 980
234 60 0,37 8,3 7380 980
195 80 0,25 6,3 7380 980
210 100 0,25 5
Габаритные и присоединительные размеры RV90
Габаритные и присоединительные размеры RV90
Фланец FA
Фланец FB
Фланец FC
Фланец FD



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
100/112B14 160 28 8 31,3 35 10 38,3
100/112B5 250 28 8 31,3
90B14 140 24 8 27,3
90B5 200 24 8 27,3
80B5 200 19 6 21,8
80B14 120 19 6 21,8

Таблица подбора RV90

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV90 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 174 7,5 7,5 373,3 2446 715
229 10 7,5 280 2692 900
248 15 5,5 186,7 3081 1034
216 20 3,7 140 3391 1120
268 25 3,7 112 3653 1270
311 30 3,7 93,3 3882 1270
237 40 2,2 70 4273 1270
289 50 2,2 56 4603 1270
227 60 1,5 46,7 4891 1270
209 80 1,1 35 5383 1270
170 100 0,75 28 5799 1270
1400 250 7,5 5,5 186,7 3081 900
330 10 5,5 140 3391 1082
322 15 3,7 93,3 3882 1257
410 20 3,7 70 4273 1270
305 25 2,2 56 4603 1270
351 30 2,2 46,7 4891 1270
302 40 1,5 35 5383 1270
363 50 1,5 28 5799 1270
307 60 1,1 23,3 6163 1270
258 80 0,75 17,5 6783 1270
302 100 0,75 14 7306 1270
900 259 7,5 3,7 120 3570 1040
338 10 3,7 90 3929 1270
290 15 2,2 60 4498 1270
377 20 2,2 45 4951 1270
309 25 1,5 36 5333 1270
358 30 1,5 30 5667 1270
452 40 1,5 22,5 6238 1270
391 50 1,1 18 6719 1270
305 60 0,75 15 7140 1270
281 80 0,75 11,3 7859 1270
250 100 0,55 9 8180 1270
500 455 7,5 3,7 66,7 4343 1270
352 10 2,2 50 4780 1270
511 15 2,2 33,3 5472 1270
447 20 1,5 25 6022 1270
394 25 1,1 20 6487 1270
608 30 1,5 16,7 6894 1270
383 40 0,75 12,5 7588 1270
451 50 0,75 10 8174 1270
407 60 0,55 8,3 8180 1270
449 80 0,55 6,3 8180 1270
346 100 0,37 5
Габаритные и присоединительные размеры RV110
Габаритные и присоединительные размеры RV110
Фланец FA
Фланец FB



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
132B5 300 38 10 41,3 42 12 45,3
100/112B5 250 28 8 31,3
90B5 200 24 8 27,3
80B5 200 19 6 21,8

Таблица подбора RV110

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV110 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 348 7,5 15 373,3 3090 950
460 10 15 280 3401 1194
495 15 11 186,7 3893 1337
445 20 7,5 140 4285 1485
404 25 5,5 112 4616 1700
461 30 5,5 93,3 4905 1700
408 40 3,7 70 5399 1700
498 50 3,7 56 5816 1700
346 60 2,2 46,7 6181 1700
439 80 2,2 35 6803 1700
358 100 1,5 28 7328 1700
1400 501 7,5 11 186,7 3893 1200
450 10 7,5 140 4285 1463
660 15 7,5 93,3 4905 1604
637 20 5,5 70 5399 1700
524 25 3,7 56 5816 1700
597 30 3,7 46,7 6181 1700
777 40 3,7 35 6803 1700
555 50 2,2 28 7328 1700
649 60 2,2 23,3 7787 1700
548 80 1,5 17,5 8571 1700
473 100 1,1 14 9232 1700
900 525 7,5 7,5 120 4511 1390
692 10 7,5 90 4965 1700
735 15 5,5 60 5684 1700
651 20 3,7 45 6256 1700
794 25 3,7 36 6739 1700
895 30 3,7 30 7161 1700
691 40 2,2 22,5 7882 1700
762 50 2,2 18 8491 1700
649 60 1,5 15 9023 1700
586 80 1,1 11,3 9931 1700
469 100 0,75 9 10320 1700
500 677 7,5 5,5 66,7 5488 1700
892 10 5,5 50 6040 1700
860 15 3,7 33,3 6914 1700
672 20 2,2 25 7610 1700
819 25 2,2 20 8198 1700
905 30 2,2 16,7 8711 1700
802 40 1,5 12,5 9588 1700
945 50 1,5 10 10320 1700
810 60 1,1 8,3 10320 1700
659 80 0,75 6,3 10320 1700
568 100 0,55 5 10320 1700
Габаритные и присоединительные размеры RV130
Габаритные и присоединительные размеры RV130
Фланец FA



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b t
132B5 300 38 10 41,3 45 14 48,8
100/112B5 250 28 8 31,3
90B5 200 24 8 27,3

Таблица подбора RV130

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV130 n1
(rpm)
M2n (Nm) i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
2800 348 7,5 15 373,3 4042 1190
460 10 15 280 4449 1493
683 15 15 186,7 5092 1725
660 20 11 140 5605 1912
549 25 7,5 112 6038 2100
645 30 7,5 93,3 6416 2100
615 40 5,5 70 7062 2100
750 50 5,5 56 7607 2100
590 60 3,7 46,7 8084 2100
444 80 2,2 35 8897 2100
525 100 2,2 28 9584 2100
1400 690 7,5 15 186,7 5092 1500
911 10 15 140 5605 1845
979 15 11 93,3 6416 2070
870 20 7,5 70 7062 2100
788 25 5,5 56 7607 2100
900 30 5,5 46,7 8084 2100
787 40 3,7 35 8897 2100
972 50 3,7 28 9584 2100
1107 60 3,7 23,3 10185 2100
815 80 2,2 17,5 11210 2100
654 100 1,5 14 12076 2100
900 778 7,5 11 120 5901 1740
1015 10 11 90 6494 2100
1014 15 7,5 60 7434 2100
969 20 5,5 45 8182 2100
811 25 3,7 36 8814 2100
906 30 3,7 30 9366 2100
1162 40 3,7 22,5 10309 2100
828 50 2,2 18 11105 2100
966 60 2,2 15 11801 2100
799 80 1,5 11,3 12989 2100
688 100 1,1 9 13500 2100
500 934 7,5 7,5 66,7 7178 2100
1217 10 7,5 50 7900 2100
1293 15 5,5 33,3 9043 2100
1130 20 3,7 25 9953 2100
1379 25 3,7 20 10722 2100
1545 30 3,7 16,7 11394 2100
1177 40 2,2 12,5 12540 2100
960 50 1,5 10 13500 2100
1105 60 1,5 8,3 13500 2100
967 80 1,1 6,3 13500 2100
774 100 0,75 5 13500 2100
Габаритные и присоединительные размеры RV150
Фланец FA



PAM IEC D вх. фланца Входной вал Выходной вал
Тип фланца Pm Dm bm tm D b
160B5 350 42 12 45,3 45 14
132B5 250 38 10 41,3
100/112B5 200 28 8 31,3

Таблица подбора RV150

Типоразмер Обороты двигателя Момент Передаточное число Максимальная мощность двигателя Обороты выходного вала Максимальная радиальная нагрузка на выходном валу Максимальная радиальная нагрузка на входном валу
RV150 n1
(rpm)
M2n
(Nm)
i P1n
(Kw)
n2
(1/min)
Fr2
(N)
Fr1
(N)
1400 698 7,5 15 186,7 6960 2100
921 10 15 140 7660 2100
990 15 11 93,3 8770 2100
1291 20 11 70 9650 2100
1074 25 7,5 56 10400 2100
1274 30 7,5 46,7 110500 2100
1171 40 5,5 35 121600 2100
1426 50 5,5 28 13100 2100
1195 60 3,7 23,3 13920 2100
1484 80 3,7 17,5 15320 2100
960 100 2,2 14 16500
Односторонний вал Двухсторонний вал



Размеры выходных валов
RV A Ab B Bb d(h6) L Lb
30 30 29 62,5 64,5 14 95 126
40 40 38,8 77 79,2 18 120 161
50 50 50 90 93,2 25 143,5 196,7
63 50 48,8 111 113,2 25 165 216
75 60 58,8 119 121,2 28 183 244
90 80 78,5 139 141,5 35 224 305
110 80 77,3 157,5 156,8 42 242,5 322
130 80 85 170 170 45 265 346
150 82 87 200 200 50 295 347

Размеры моментных рычагов

Размеры моментных рычагов
RV K1 G KG KH R
30 85 14 24 8 15
40 100 14 31,5 10 18
50 100 14 38,5 10 18
63 150 14 49 10 18
75 200 25 47,5 20 30
90 200 25 57,5 20 30
110 250 30 62 25 35
130 250 30 69 25 35
150 250 30 84 25 35

Подбор и заказ редуктора

Для подбора и заказа редуктора необходимо выбрать сам редуктор, выходные фланцы, вал и моментный рычаг.

Обозначение при заказе червячного редуктора

Обозначение при заказе червячного редуктора

Важно! От монтажной позиции зависит количество масла, заливаемого в редуктор. С завода MEYERTEC RV поставляется с количеством масла, соответствующим монтажным позициям B3 и V5. Если планируется использовать редуктор в другой монтажной позиции, количество масла в редукторе необходимо отрегулировать в соответствии с таблицей в разделе «Технические характеристики».

Обозначение при заказе выходного фланца

Обозначение при заказе выходного фланца

Выходные фланцы (Output flanges/aluminum flanges) используются для надежного закрепления редуктора на оборудовании.

Односторонний/двухсторонний выходной вал (Single/double output shaft)

Предназначен для соединения редуктора с валом исполнительного механизма.

Для выбора – см. раздел «Габаритные и присоединительные размеры» соответствующего редуктора.

Моментный рычаг (Torque arm)

Используется для подвешивания редуктора на оборудовании и снятия дополнительных нагрузок с подшипников.

Для выбора – см. раздел «Габаритные и присоединительные размеры» соответствующего редуктора.

Пример выбора редуктора

Если необходимый крутящий момент на выходном валу редуктора M2 с передаточным числом 100 и c двигателем мощностью 0,12 кВт, 1400 об/мин. при f.s.=1 равен 25 Нм, то при f.s.=1.5 крутящий момент на выходном валу должен быть не ниже M=25*1.5=37.5 Нм. В таблицах подбора раздела «Технические характеристики» данного сайта можно выбрать редуктор с необходимыми параметрами. В данном случае нам подходит RV40-100.



^ Наверх ^
