Катушки электромагнитные (соленоиды)

Катушки индуктивности (электромагнитные катушки, соленоиды) широко используются для управления соленоидными клапанами, пневмораспределителями, импульсными клапанами и т.д.

На нашем складе есть катушки для пневматики, гидравлики и соленоидных клапанов различных типоразмеров и мощности, с напряжением питания 12 VDC, 24 VDC, 12 VAC, 24 VAC, 110 VAC, 220 VAC (в том числе для пневмораспределителей Festo и Camozzi) по цене от 177 руб.

Соленоиды выполнены из термостойкого компаунда (раб. температура до +155 / +180 ̊С в зависимости от модификации).

Как правильно подобрать катушку?

Для подбора новой катушки взамен вышедшей из строя необходимо учесть значения нескольких основных параметров катушки:

1) Внутренний посадочный диаметр катушки. Он должен быть немного больше диаметра штока, на который будет одеваться катушка. Величина зазора между катушкой и штоком рекомендуется в пределах 0,1…0,4 мм. При большем зазоре катушка будет разогреваться выше максимально допустимой температуры, что приведет к резкому снижению её ресурса.
2) Высота катушки. Как правило, одетая на шток клапана или распределителя катушка фиксируется сверху гайкой или стопорным кольцом. Высота подбираемой катушки должна обеспечивать возможность установки этого фиксирующего элемента.
3) Напряжение питания катушки. Определившись с посадочным диаметром и высотой катушки нужно выбрать подходящий вариант по напряжению питания.
4) Мощность катушки. Из ряда катушек с подходящей высотой, посадочным диаметром и напряжением питания выбираем ближайшую подходящую по мощности.

Полный ассортимент катушек:

Внутренний посадочный диаметр катушки: ⌀ <11 мм

|

Внутренний посадочный диаметр катушки: ⌀ 11-14 мм

|

Внутренний посадочный диаметр катушки: ⌀ >14 мм

|

Ассортимент разъемов для электромагнитных катушек



Катушка Модификация Напряжение питания Мощность Класс изоляции Стандарт электрического подключения Диаметр посадочного отверстия (d) и высота катушки (h) Фото и чертеж

Серия CL

CL075 CL075-AC220V-5,5VA 220 VAC 5,5 VA F (tраб.: до +155°С) DIN43650B d=9,2 мм, h=29,5 мм Фотография катушки CL075 Чертеж катушки CL075

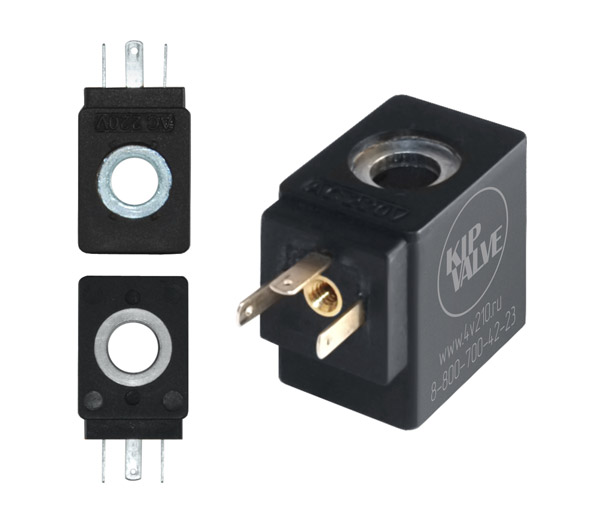

CL077 CL077-AC220V-3VA 220 VAC 3 VA F (tраб.: до +155°С) DIN43650C d=8 мм, h=24 мм Фотография катушки CL077 Чертеж катушки CL077
CL077-DC24V-2,8W 24 VDC 2,8 W

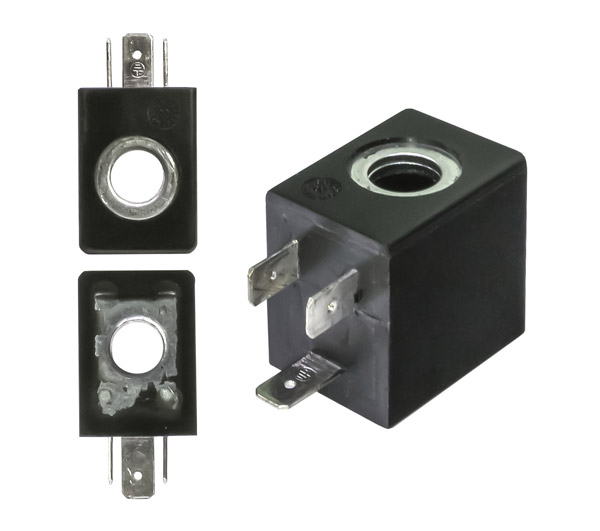

CL516 CL516-AC230V-3,5VA 230 VAC 3,5 VA H (tраб.: до +180°С) DIN43650B d=10,2 мм, h=30 мм Фотография катушки CL516 Чертеж катушки CL516
CL516-DC12V-3W 12 VDC 3 W
CL516-DC24V-3W 24 VDC 3 W
CL579 CL579-AC220V-5VA 220 VAC 5 VA F (tраб.: до +155°С) DIN43650B d=9,2 мм, h=30 мм Фотография катушки CL579 Чертеж катушки CL579
CL052 CL052-DC24V-5W 24 VDC 5 W F (tраб.: до +155°С) DIN43650B d=8,1 мм, h=29 мм Фотография катушки CL579 Чертеж катушки CL579
CL712 CL712-AC12V-5,5VA 12 VAC 5,5 VA H (tраб.: до +180°С) DIN43650B d=9,2 мм, h=29,5 мм Фотография катушки CL712 Чертеж катушки CL712
CL712-AC24V-5,5VA 24 VAC 5,5 VA
CL712-AC110V-5,5VA 110 VAC 5,5 VA
CL712-AC220V-5,5VA 220 VAC 5,5 VA
CL712-DC12V-4,8W 12 VDC 4,8 W
CL712-DC24V-4,8W 24 VDC 4,8 W



Внутренний посадочный диаметр катушки: ⌀ <11 мм

|

Внутренний посадочный диаметр катушки: ⌀ 11-14 мм

|

Внутренний посадочный диаметр катушки: ⌀ >14 мм

|

Ассортимент разъемов для электромагнитных катушек



Катушка Модификация Напряжение питания Мощность Класс изоляции Стандарт электрического подключения Диаметр посадочного отверстия (d) и высота катушки (h) Фото и чертеж

Серия CL

CL0 CL0-AC220V 220 VAC 7,6 VA N (tраб: до +200°С) DIN43650A d= 12 мм; h=30 мм Фотография катушки CL0 Чертеж катушки CL0
CL0-DC24V 24 VDC 13,9 W
CL1 CL1-AC24V 24 VAC 16,1 VA N (tраб: до +200°С) DIN43650A d= 12 мм; h=40 мм Фотография катушки CL1 Чертеж катушки CL1
CL1-AC110V 110 VAC 12 VA
CL1-AC220V 220 VAC 10,6 VA
CL1-DC24V 24 VDC 14,7 W
CL050 CL050-AC220V-15VA 220 VAC 15 VA F (tраб.: до +155°С) DIN43650A d = 13,3 мм; h = 41,5 мм Фотография катушки CL050 Чертеж катушки CL050
CL050-DC24V-12W 24 VDC 12 W H (tраб.: до +180°С)
CL242 SB242-AC220V-15VA 220 VAC 15 VA H (tраб.: до +180°С) DIN43650A d = 13,4 мм; h = 39 мм Чертеж катушки CL242
CL429 CL429-DC24V-21W 24 VDC 21,48 W H (tраб.: до +180°С) DIN43650A d = 14 мм; h = 50 мм Фотография катушки CL429 Чертеж катушки CL429
CL514 CL514-DC24V-14W 24 VDC 14 W H (tраб.: до +180°С) DIN43650A d = 13,3 мм; h = 38,5 мм Фотография катушки CL514 Чертеж катушки CL514
CL519 CL519-DC24V-10W 24 VDC 10 W H (tраб.: до +180°С) DIN43650А d = 13,3 мм; h = 40 мм Фотография катушки CL519 Чертеж катушки CL519
CL547 CL547-AC220V-15VA 220 VAC 15 VA F (tраб.: до +155°С) DIN43650A d = 13,4 мм; h = 41 мм Фотография катушки CL547 Чертеж катушки CL547
CL547-DC24V-12W 24 VDC 12 W



Внутренний посадочный диаметр катушки: ⌀ <11 мм

|

Внутренний посадочный диаметр катушки: ⌀ 11-14 мм

|

Внутренний посадочный диаметр катушки: ⌀ >14 мм

|

Ассортимент разъемов для электромагнитных катушек



Катушка Модификация Напряжение питания Мощность Класс изоляции Стандарт электрического подключения Диаметр посадочного отверстия (d) и высота катушки (h) Фото и чертеж

Серия CL

CL2 CL2-AC24V 24 VAC 15 VA N (tраб: до +200°С) DIN43650A d= 14,5 мм; h=40 мм Фотография катушки CL2 Чертеж катушки CL2
CL2-AC110V 110 VAC 20 VA
CL2-AC220V 220 VAC 20 VA
CL2-DC24V 24 VDC 18 W
CL3 CL3-AC24V 24 VAC 16,9 VA N (tраб: до +200°С) DIN43650A d= 16 мм; h=52 мм Фотография катушки CL3 Чертеж катушки CL3
CL3-AC110V 110 VAC 21,9 VA
CL3-AC220V 220 VAC 26,2 VA
CL3-DC24V 24 VDC 20,7 W
CL055 CL055-AC220V-26VA 220 VAC 26,6 VA H (tраб.: до +180°С) DIN43650A d = 16,4 мм; h = 39 мм Фотография катушки CL055 Чертеж катушки CL055
CL083 CL083-AC220V-13VA 220 VAC 13 VA B (tраб.: до +130°С) Винтовые клеммы d = 14,5 мм; h = 41 мм Фотография катушки CL083 Чертеж катушки CL083
CL083-DC24V-9W 24 VDC 9 W
CL084 CL084-DC24V-9W 24 VDC 9 W H (tраб.: до +180°С) DIN43650A d = 15,3 мм; h =41 мм Чертеж катушки CL084
CL243 CL243-AC220V-18VA 220 VAC 18 VA H (tраб.: до +180°С) DIN43650A d = 14,8 мм; h = 37 мм Чертеж катушки CL243
CL407 CL407-AC220V-19VA 220 VAC 19 VA H (tраб.: до +180°С) DIN43650A d = 15,2 мм; h = 39 мм Чертеж катушки CL407
CL470 CL470-AC220V-22VA 220 VAC 22 VA H (tраб.: до +180°С) DIN43650A d = 16,2 мм; h =50,5 мм Фотография катушки CL470 Чертеж катушки CL470
CL470-DC24V-26W 24 VDC 26 W
CL487 CL487-DC24V-19W 24 VDC 19 W H (tраб.: до +180°С) DIN43650A d = 16,2 мм; h =51,5 мм Фотография катушки CL487 Чертеж катушки CL487
CL506 CL506-DC12V-32W 12 VDC 32 W H (tраб.: до +180°С) DIN43650A d = 23 мм; h =50,6 мм Фотография катушки CL487 Чертеж катушки CL487
CL506-DC24V-32W 24 VDC
CL523 CL523-DC24V-21W 24 VDC 21 W H (tраб.: до +180°С) DIN43650A d = 21,2 мм; h =44 мм Фотография катушки CL523 Чертеж катушки CL523



Внутренний посадочный диаметр катушки: ⌀ <11 мм

|

Внутренний посадочный диаметр катушки: ⌀ 11-14 мм

|

Внутренний посадочный диаметр катушки: ⌀ >14 мм

|

Ассортимент разъемов для электромагнитных катушек



Ассортимент разъемов для электромагнитных катушек

Внешний вид Стандарт подключения Комплект поставки разъема Фото и чертеж
CL-S1A DIN43650A 1. угловая розетка
2. уплотнение-прокладка
3. фиксирующий винт
4. сальниковый ввод
Фотография разъема CL-S1A Чертеж разъема CL-S1A
DIN43650A DIN43650A Фотография разъема DIN43650A Чертеж разъема DIN43650A
DIN43650B DIN43650B Фотография разъема DIN43650B Чертеж разъема DIN43650B
DIN43650C DIN43650C Фотография разъема DIN43650C Чертеж разъема DIN43650C
