VAMU автоматы защиты электродвигателей -сняты с продажи!

VAMU автоматы защиты электродвигателей с комбинированным расцепителем (Schneider Electric)





!!! VAMU cняты с производства, на замену просьба использовать серию GZ1E >>>> перейти в описание новой серии <<<




Автоматы защиты VAMU (ВАМУ) предназначены для защиты электродвигателей от перегрузки, короткого замыкания и пропадания фаз.

Использование автоматов защиты электродвигателя VAMU наиболее целесообразно в случаях, когда требуется обеспечить защиту электродвигателя и нет необходимости в дистанционном управлении его пуском и остановом.

  • Универсальность VAMU позволяет заменять им типовой комплект для защиты электродвигателя, состоящий обычно из: автоматического выключателя, контактора, теплового реле и реле контроля наличия фаз.
  • Компактность VAMU позволяет обеспечить большее свободное пространство в шкафу управления либо изначально использовать шкафы управления меньшего габарита.
  • Меньшая стоимость внедрения VAMU по сравнению с типовым решением, позволяет сократить затраты на шкаф управления.
  • Легкость и простота подключения VAMU позволяет сократить время на монтаж шкафа управления, и последующее обслуживание системы управления.

VAMU защищает электродвигатель от основных нештатных ситуаций:

  • Защита от короткого замыкания при токе нагрузки свыше 13*Iн, обеспечиваемую встроенным магнитным расцепителем.
  • Защиту от перегрузки электродвигателя за счет наличия теплового расцепителя с регулируемым значением номинального тока электродвигателя (установка номинального тока электродвигателя осуществляется регулировочным диском на передней панели автомата).
  • Защиту от пропадания одной из фаз в процессе работы или при включении электродвигателя (функция контроля фаз) осуществляемая за счет встроенной механической системы коромысел.

При наличии одной из выше перечисленных нештатных ситуаций в процессе работы электродвигателя, с помощью автомата защиты ВАМУ будет произведено автоматическое отключение цепей питания электродвигателя, при этом, если на автомат установлен дополнительный контакт GVAN, возможна подача аварийного сигнала, или включение блокировки на повторный запуск электродвигателя. После устранения неисправности для повторного включения питания электродвигателя необходимо перевести VAMU во включенное состояние, нажав черную кнопку на лицевой панели автомата.


В зависимости от задачи автоматы защиты электродвигателя VAMU могут быть оснащены дополнительными принадлежностями:

Контактами мгновенного действия серии GVAN (для крепления к боковой части автомата VAMU)

Трехполюсными шинами серии GV2 на 63 А (для подвода питания к нескольким автоматам VAMU, установленным в ряд)

Клеммным блоком GV1G09 (для подвод питания к шинам серии GV2)


Таблица выбора автоматов защиты электродвигателя VAMU:

Мощность электродвигателя
(50/60 Гц, категория AC-3)
Уставка теплового расцепителя Уставка электромагнитного расцепителя Артикул
(код для заказа)
230 VAC 400 VAC 690 VAC
кВт кВт кВт А А
0,37 0,4…0,63 8 VAMU0C63
0,55 0,63…1 13 VAMU1
0,37 1,1 1...1,6 22,5 VAMU1C6
0,37 0,75 1,5 1,6...2,5 33,5 VAMU2C5
0,75 1,5 3 2,5...4 51 VAMU4
1,1 2,2 4 4...6,3 78 VAMU6C3
2,2 4 7,5 6...10 138 VAMU10
5,5 11 9...14 170 VAMU14
4 7,5 15 13...18 223 VAMU18
5,5 9 18,5 17...23 327 VAMU23
5,5 11 22 20...25 327 VAMU25
7,5 15 22 24...32 416 VAMU32

Выбор дополнительного оборудования:



Дополнительные контакты мгновенного действия GVAN



Способ монтажа Максимальное количество на один автомат Тип контактов Артикул
Слева Два 1НО + 1НЗ GVAN11
Слева Два 2НО GVAN20

Дополнительные контакты мгновенного действияиспользуются для сигнализации о состоянии силовых контактов автомата защиты или для коммутации цепей управления и сигнализации.

VAMU автоматы защиты электродвигателей с комбинированным расцепителем (Schneider Electric)

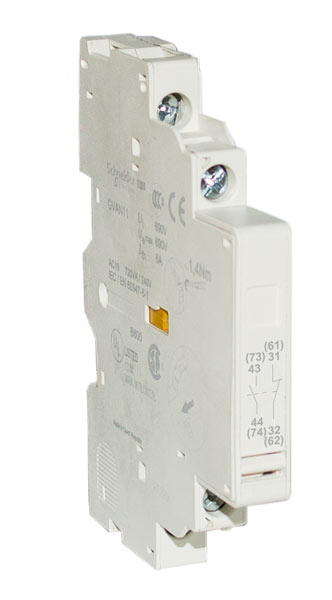

Дополнительные контакты GVAN

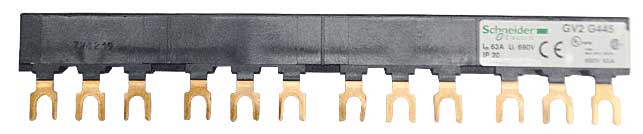

Комплект трехполюсных шин GV2 на 63 А

Клемный блок
Применение Шаг (ширина автомата), мм Номинальный ток, А (по АС-3) Артикул
Для 2 автоматов (1) 45 63 GV2G245
Для 3 автоматов (1) 45 63 GV2G345
Для 4 автоматов (1) 45 63 GV2G445
Для 5 автоматов (1) 54 (2) 63 GV2G554

(1) – Для соединения шинами более четырех автоматов допускается объединение нескольких шин. При этом число подключаемых автоматов уменьшается на количество добавленных шин и ограничено током 63 А.

Например: двумя шинами GV2G445 можно подключить максимум 7 автоматов, т.к. при объединении двух шин три контакта одной шины совмещаются с тремя контактами другой шины.

(2) - Автомат имеет ширину 54 мм, если на него установлен один дополнительный контакт мгновенного действия GVAN.

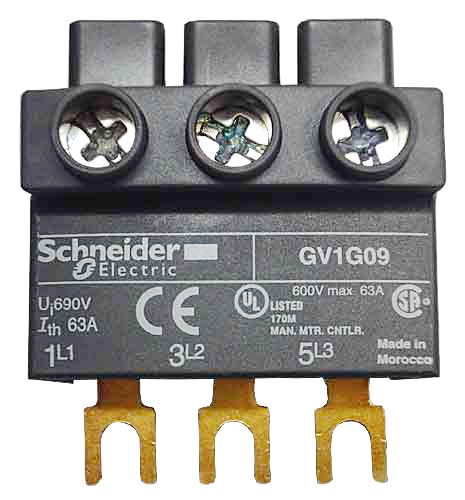

Клеммный блок GV1G09 (для подвода питания к шинам)

Установка Номинальный ток, А
(по АС-3)
Артикул
Присоединяется сверху шины 63 GV1G09
Клемный блок

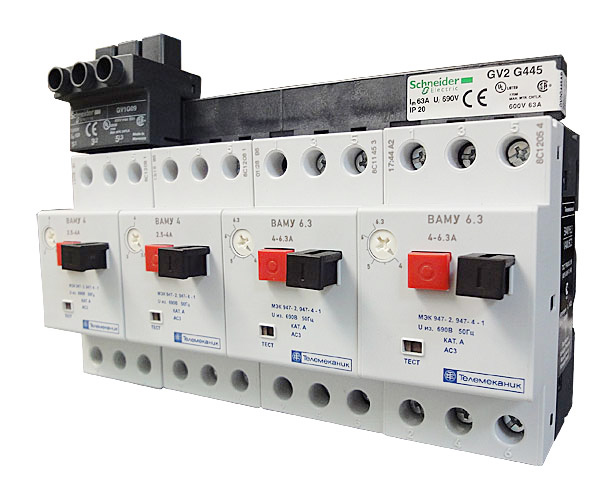

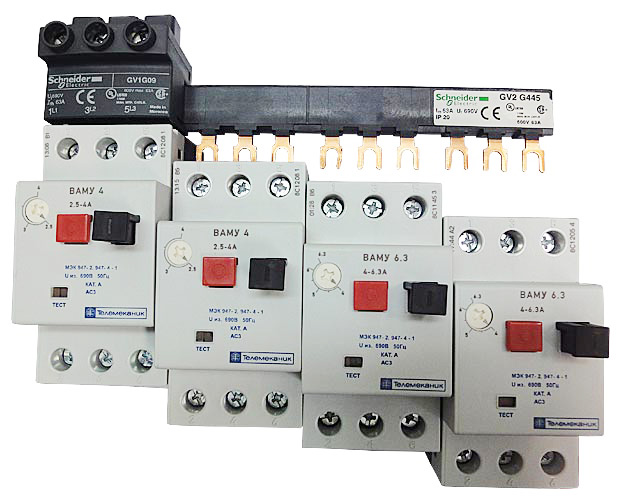

Пример установки дополнительных принадлежностей для автоматов защиты электродвигатея VAMU.

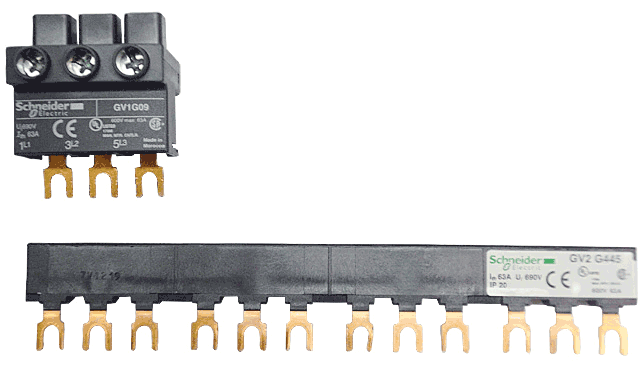

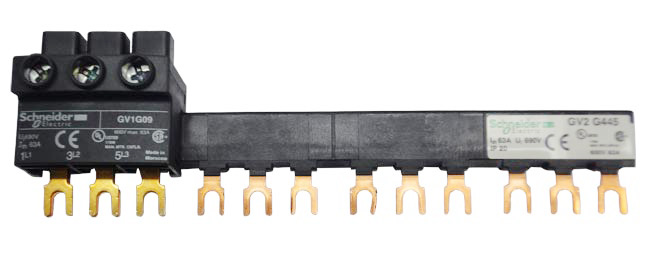

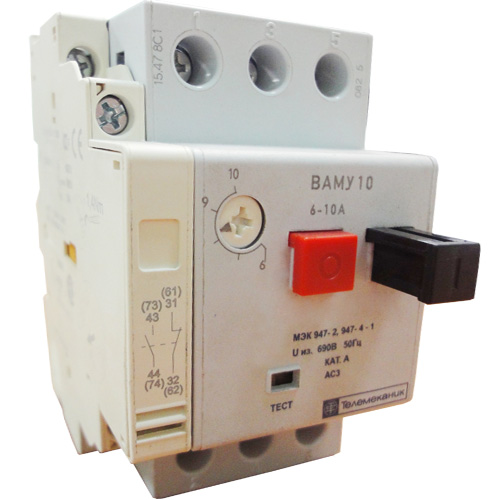

GV1G09 клеммный блок GV1G09 + GV2G445 GV1G09 + GV2G445 GV1G09 + GV2G445 + VAMU GV1G09 + GV2G445 + VAMU Дополнительные контакты GVAN
