Серии HD-xx44.VA, HD-xx22.10U и HD-xx25.LA ТТР для непрерывного регулирования напряжения

Описание | Технические характеристики | Модификации | Рекомендуемые радиаторы

Твердотельные реле данных серий преимущественно используются для плавного регулирования питающего напряжения резистивной нагрузки в диапазоне от 10 VAC до номинального значения. Величина напряжения изменяется пропорционально управляющему сигналу. В частности с помощью ТТР этих серий эффективно осуществлять:

  • регулирование мощности ТЭНов;
  • регулировку величины напряжения на лампах накаливания, например, для изменения уровня освещенности и т.п.

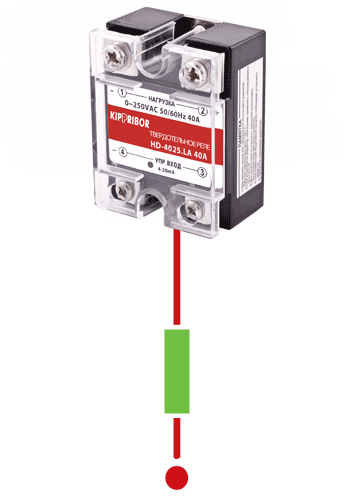

ТТР серии HD-xx44.VA и HD-xx22.10U Однофазная нагрузка

Описание | Технические характеристики | Модификации | Рекомендуемые радиаторы

Технические характеристики ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA:

Характеристика Серия HD-xx44.VA Серия HD-xx22.10U Серия HD-xx25.LA
Вид тока Переменный ток
Тип сети однофазная
Тип нагрузки резистивная до 30 А (рекомендуемое значение) резистивная до 60 А (рекомендуемое значение)
Диапазон регулирования напряжения 10...440 VAC 10...220 VAC 10...250 VAC
Управляющий сигнал Переменный резистор*:
  • 470 кОм при номинальном Uпит=220В
  • 560 кОм при номинальном Uпит=380В (рекомендуемая мощность резистора не менее 0,5 Вт
Унифицированный сигнал
напряжения 0…10 В
Унифицированный сигнал
тока 4…20 A
Входное сопротивление 4 кОм 400 Ом
Тип выходных силовых элементов симисторы (TRIAC)
Гальваническая изоляция цепи управления нет есть
Тип управления фазовое управление симистором
Максимальное пиковое напряжение 9 класс (900 VAC) 6 класс (600 VAC) 9 класс (900 VAC)
Ток утечки в коммутируемой цепи ≤10 мА
Состояние реле при обрыве либо отсутствии входного сигнала включено с минимальным выходным напряжением при включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Сопротивление изоляции 500 МОм (при 500 VDC)
Электрическая прочность изоляции Соответствует стандартам UL1577 (2500 V в течение одной минуты)

* - Рекомендуемая модель резистора СП4-2Ма 1


Описание | Технические характеристики | Модификации | Рекомендуемые радиаторы

Модификации ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA. Рекомендуемые токи нагрузки:

Модификация ТТР Рекомендуемый ток нагрузки Максимально допустимый ток нагрузки
резистивная нагрузка
HD-xx44.VA
HD-1044.VA 8 А 10 А
HD-2544.VA 19 А 25 А
HD-4044.VA 30 А 40 А
HD-xx22.10U
HD-1022.10U 8 А 10 А
HD-2522.10U 19 А 25 А
HD-4022.10U 30 А 40 А
HD-xx25.LA
HD-1025.LA 8 А 10 А
HD-2525.LA 19 А 25 А
HD-4025.LA 30 А 40 А
HD-6025.LA 45 А 60 А
HD-8025.LA 60 А 80 А




Особенности управления нагрузкой для твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA:

  HD-xx44.VA HD-xx22.10U HD-xx25.LA
Рекомендуемый ток нагрузки 30 A 60 A
Максимально допустимый ток нагрузки 40 А Максимально допустимый ток нагрузки 40 А Максимально допустимый ток нагрузки 60 А
Управляющий сигнал Переменный резистор:
  • 470 кОм при Uпит нагрузки 220 VAC
  • 560 кОм при номинальном Uпит нагрузки 380 VAC
Унифицированный сигнал
напряжения 0…10 В
Унифицированный сигнал
тока 4…20 мА

Особенности нагрузки для ТТР серий HD-xx44.VA

Особенности нагрузки для ТТР серии HD-xx22.10U

Особенности нагрузки для ТТР серии HD-xx25.LA

Внимание! Для HD-xx44.VA рекомендуется выбирать резистор мощностью не менее 0,5 Вт для предотвращения его перегрева

ВАЖНО! При токе нагрузки свыше 5 А необходимо применение радиаторов охлаждения...>>




Конструктивные особенности ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA:

Конструктивные особенности ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA - Медное основание

Медное основание ТТР серий HD-xx44.VA и HD-xx25.LA обеспечивает им максимально эффективное отведение тепла от силового элемента

Конструктивные особенности ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA - Симисторный выходной силовой элемент

Симисторный выходной силовой элемент является оптимальным сочетанием цены и качества, обеспечивая при этом высокую надежность регулирования в заданном диапазоне токов нагрузки

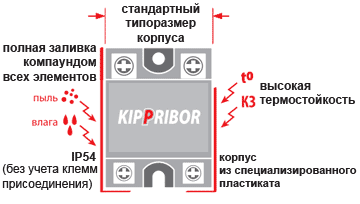

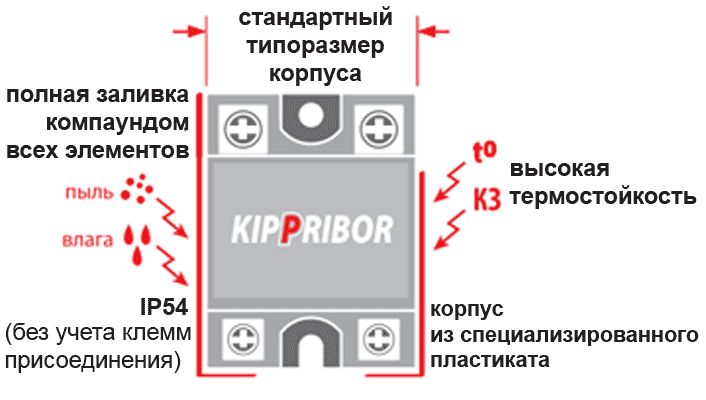

Корпусные особенности и рекомендации по монтажу ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA:

Корпусные особенности ТТР серий HD-xx44.VA и HD-xx22.10U

Характеристика Серии HD-xx44.VA
и HD-xx25.LA
Серия HD-xx22.10U
Габаритные размеры и масса 57,2×43,5×29 мм; ≤150 г 60×45×26 мм; ≤150 г
Материал основания медь, гальванизированная никелем алюминий
Индикация светодиод для контроля наличия входного сигнала
Тип монтажа крепление винтами на плоскость
Рекомендации по схеме включения при управлении индуктивной нагрузкой рекомендуется установить варистор параллельно цепи нагрузки (см. схему включения)

ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.




Описание | Технические характеристики | Модификации | Рекомендуемые радиаторы

Рекомендуемые радиаторы охлаждения ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA:

Модификация ТТР Максимально допустимый ток нагрузки на каждое ТТР по каждой фазе Количество ТТР, монтируемых на радиатор Рекомендуемая модель радиатора

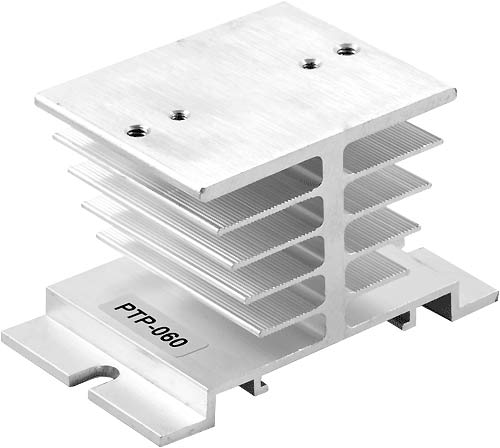

HD-1044.VA HD-2544.VA HD-1022.10U HD-2522.10U HD-1025.LA HD-2525.LA 20 А 1 РТР060 Радиатор охлаждения РТР060

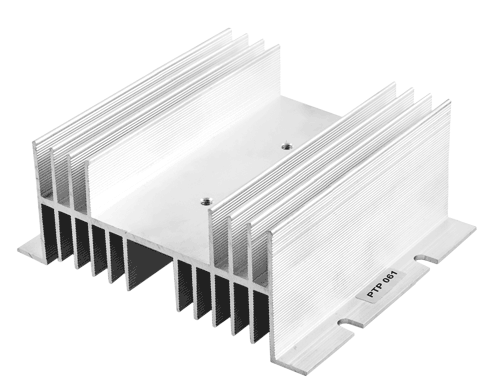

HD-4044.VA HD-4022.10U HD-4025.LA 40 А 1 РТР061 Радиатор охлаждения РТР061

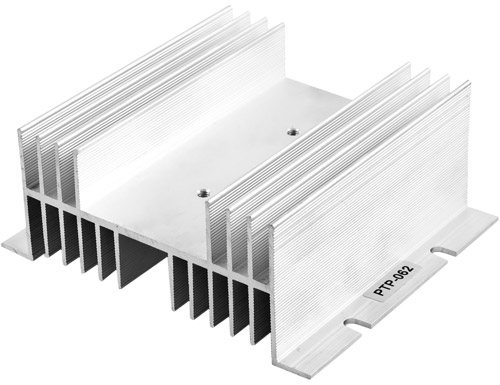

HD-6025.LA 60 А 1 РТР062 Радиатор охлаждения РТР062

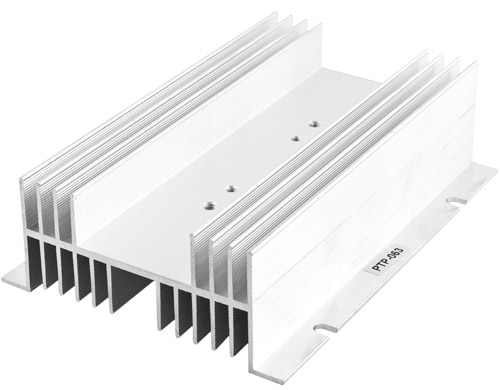

HD-8025.LA 80 А 1 РТР063 Радиатор охлаждения РТР063

При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.

Правила выбора и характеристики смотрите здесь.


Схемы включения и габаритные размеры ТТР серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA:

Схемы включения ТТР нагрузки:

HD-xx44.VA

Габаритные размеры:

HD-xx44.VA

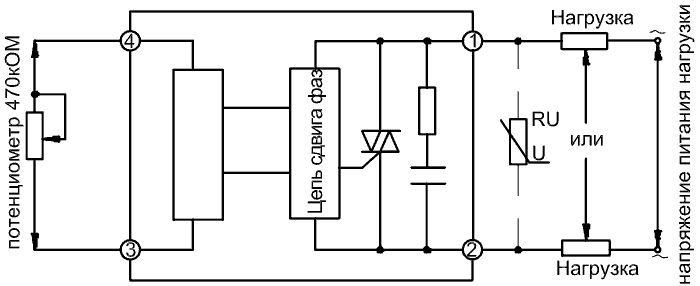

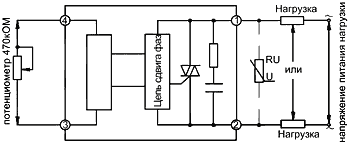

Схема включения в цепь коммутации ТТР серии HD-xx44.VA

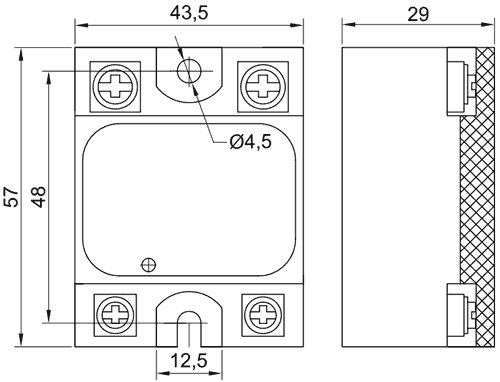

Габаритные размеры ТТР серии HD-xx44.VA

HD-xx22.10U

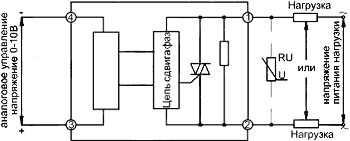

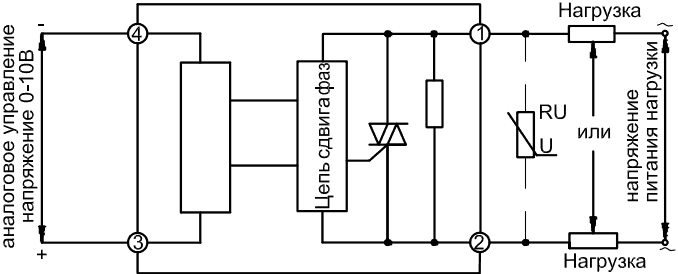

Схема включения в цепь коммутации ТТР серии HD-xx22.10U

HD-xx22.10U

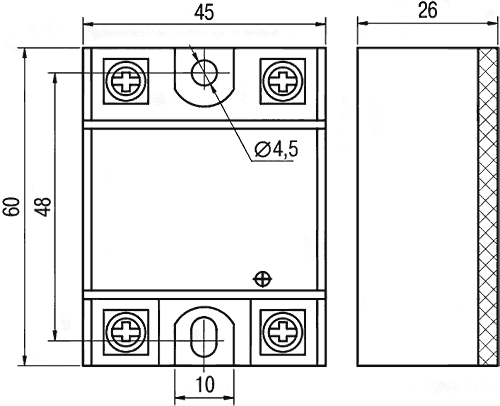

Габаритные размеры ТТР серии HD-xx22.10U

HD-xx25.LA

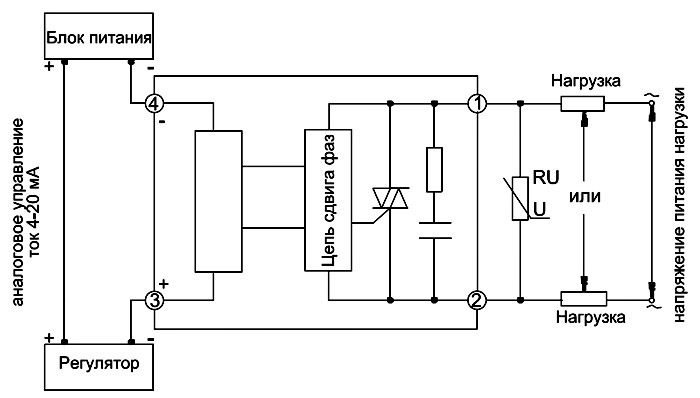

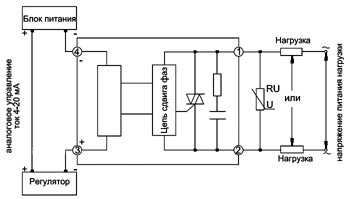

Схема включения в цепь коммутации ТТР серии HD-xx25.la

HD-xx25.LA

Габаритные размеры ТТР серии HD-xx44.VA
