Термопары для технологического оборудования серии ТХА

Термопары для технологического оборудования ТХА

Большинство датчиков температуры, представленных сегодня на рынке, имеют схожий конструктив: коммутационную головку или кабельный вывод, присоединительную резьбу М20х1,5 и защитную арматуру диаметром 6-10 мм. Такие датчики устанавливаются в основном в трубопроводы и корпуса емкостей при помощи приварных бобышек с ответной резьбой.

А как же быть в тех случаях, когда пространство для установки датчика температуры ограничено и требуется нестандартный монтаж? Например: монтаж на плоскость, в тонкое отверстие или канал, специализированный крепеж в экструдерах и термопласт автоматах?

Техком-Автоматика предлагает новую линейку термопар ТХА для технологического оборудования, которая поможет Вам с лёгкостью решать такие задачи. Термопары TXA для упаковочных автоматов, термопласт автоматов, экструдеров, вулканизаторов и другого общепромышленного оборудования поставляются со склада Техком-Автоматики.




Термопары из нержавеющей стали

|

Термопары с оплеткой из каптона

|

Бобышки для термопары

|

Провод термопарный

Термопары для технологического оборудования с оплеткой кабеля из нержавеющей стали:

  • Диапазон измеряемых температур: –50…+300 °С
  • Диапазон рабочих температур кабеля: –50…+200 °С
  • Кабельный вывод: длина 2 м, марка кабеля КТК-7/0,2-КХ-Н-CGA
  • Рабочий спай изолирован от корпуса



Модель термопары Фото Чертеж Чувствительная часть

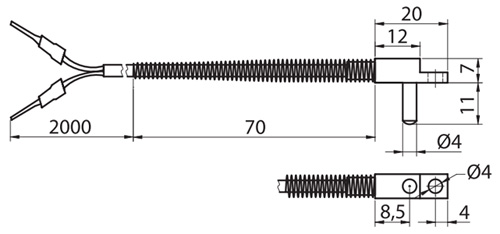

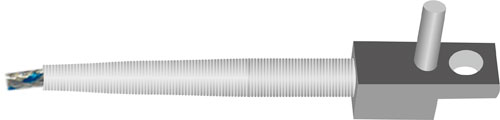

ТХА-108-4х11-0-KX-7/0.2-2000 Термопары для технологического оборудования ТХА-108-4х11-0-KX-7/0.2-2000 Чертеж ТХА-108-4х11-0-KX-7/0.2-2000 гильза с креплением на плоскость

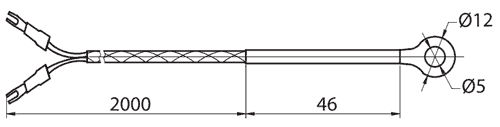

ТХА-104B-d5-0-KX-7/0.2-2000 Термопары для технологического оборудования ТХА-104B-d5-0-KX-7/0.2-2000 Чертеж ТХА-104B-d5-0-KX-7/0.2-2000 кольцо для крепления на плоскость

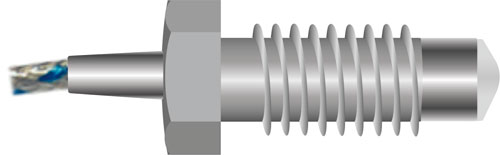

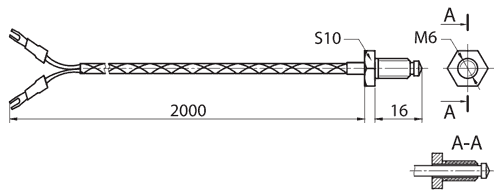

ТХА-106-M6х16-0-KX-7/0.2-2000 Термопары для технологического оборудования ТХА-106-M6х16-0-KX-7/0.2-2000 Чертеж ТХА-106-M6х16-0-KX-7/0.2-2000 подвижный болт Исключает перекручивание кабеля при монтаже. М6 × 16

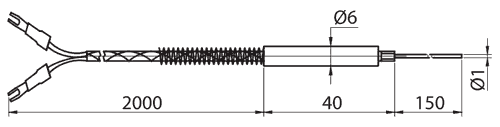

ТХА-600C-1.0x150-0-KX-7/0.2-2000 Термопары для технологического оборудования ТХА-600C-1.0x150-0-KX-7/0.2-2000 Чертеж ТХА-600C-1.0x150-0-KX-7/0.2-2000 игла Ø = 1 мм, L = 150 мм

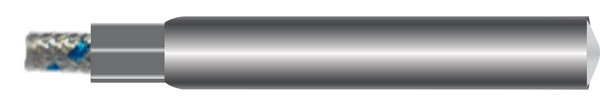

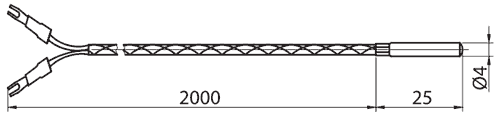

ТХА-005-4x25-0-KX-7/0.2-2000 Термопары для технологического оборудования ТХА-005-4x25-0-KX-7/0.2-2000 чертеж ТХА-005-4x25-0-KX-7/0.2-2000 гильза 4 × 25 мм

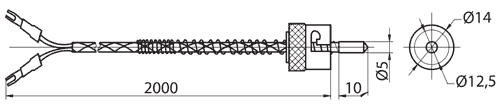

ТХА-107-5х10-0-KX-7/0.2-2000 Для установки применяются бобышки Б.П.8х1.28.ТХА-107, Б.П.10х1,5.36.ТХА-107. Термопары для технологического оборудования ТХА-107-5х10-0-KX-7/0.2-2000 Чертеж ТХА-107-5х10-0-KX-7/0.2-2000 гильза 5 × 10 мм с поворотной защелкой (для экструдеров)




Термопары из нержавеющей стали

|

Термопары с оплеткой из каптона

|

Бобышки для термопары

|

Провод термопарный

Термопары для технологического оборудования с оплеткой кабеля из каптона:

  • Диапазон измеряемых температур: –50…+300 °С
  • Диапазон рабочих температур кабеля: –50…+400 °С
  • Кабельный вывод: длина 2 м, марка кабеля KTK-7/0.2-KX AFA
  • Рабочий спай изолирован от корпуса
Термопары для технологического оборудования  с оплеткой кабеля из каптона



Модель термопары Фото Чертеж Чувствительная часть

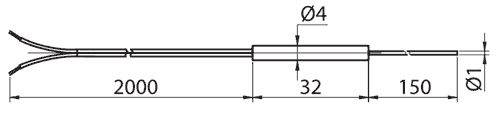

ТХА-700-1.0x150-0-KX-AFA-7/0.2-2000 Термопары для технологического оборудования соплеткой кабеля из каптона ТХА-700-1.0x150-0-KX-AFA-7/0.2-2000 Чертеж ТХА-700-1.0x150-0-KX-AFA-7/0.2-2000 игла Ø = 1 мм L = 150 мм




Термопары из нержавеющей стали

|

Термопары с оплеткой из каптона

|

Бобышки для термопары

|

Провод термопарный

Бобышки для термопары ТХА-107-5х10-0-KX-7/0.2-2000:

  • Материал: никелированая латунь
Модель бобышки Фото Чертеж
Б.П.8х1.19.ТХА-107 Б.П.8х1.19.ТХА-107 Бобышки Б.П.8х1.19.ТХА-107

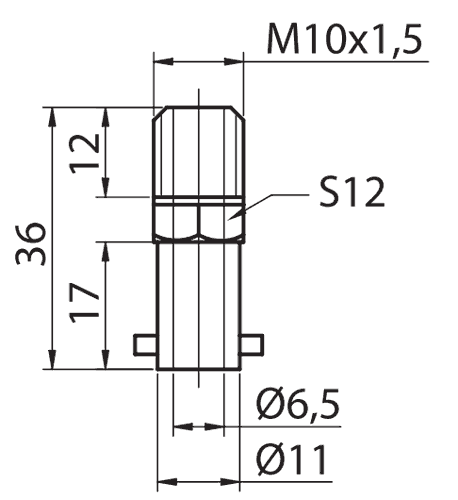

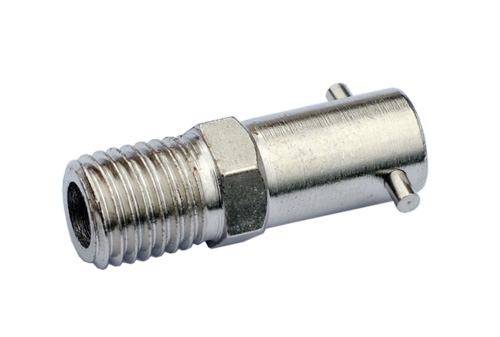

Б.П.10х1,5.36.ТХА-107 Б.П.10х1,5.36.ТХА-107 Бобышки Б.П.10х1,5.36.ТХА-107




Термопары из нержавеющей стали

|

Термопары с оплеткой из каптона

|

Бобышки для термопары

|

Провод термопарный

Провод термопарный:

  • Материал жил: хромель-алюмель (тип К)
Модель кабеля Тип провода Диаметр термоэлектродной проволки Материал оплетки кабеля Максимальная температура эксплуатации Варианты поставки
KTK-7/0.2-KX-H-CGA
многожильный
0,5 мм нержавеющая сталь +200 °C кратно
1 м
KTK-7/0.2-KX-H-CGA бухта 50 м
бухта 50 м
KTK-7/0.2-KX AFA каптон +400 °C кратно
1 м
KTK-KX-FB/FB-24-0.5 бухта 50 м
бухта 50 м

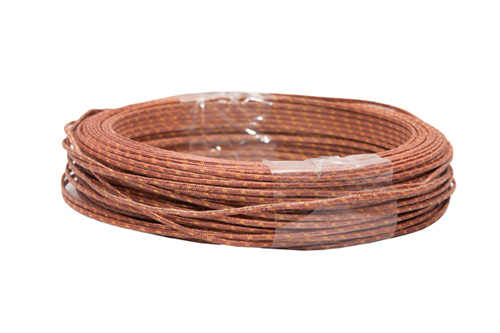

KTK-KX-FB/FB-24-0.5
одножильный
0,5 мм стекловолокно +480 °C кратно
1 м
KTK-KX-FB/FB-24-0.5 бухта 50 м
бухта 50 м
