E2-8300 преобразователи частоты ВЕСПЕР

Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Назначение ПЧ Е2-8300 Веспер:

Новая модель ВЕСПЕР серии E2-8300 со встроенным промышленным PLC контроллером и существенно расширенными функциональными возможностями по отношению к EI-8001. Рекомендуется для управления приводами с постоянной, быстроменяющейся, а также вентиляторной нагрузкой: подъемно-транспортное оборудование, транспортеры, конвейеры, экструдеры, куттера, упаковочные и дозирующие машины, сушильные агрегаты, сепараторы, мельницы, дробилки, вентиляторы, насосы, компрессоры и т.д. Частотный преобразователь ВЕСПЕР Е2-8300 - имеет самую низкую цену в классе общепромышленных частотников.




E2-8300 преобразователи частоты ВЕСПЕР

Функциональные возможности ПЧ Е2-8300:

  • Диапазон мощностей ПЧ ВЕСПЕР Е2-8300 : 0,4 кВт – 55 кВт;
  • Выходная частота 0,1 – 650 Гц;
  • Полная защита двигателя;
  • Векторное управление без обратной связи;
  • Встроенный ПИД-регулятор;
  • Встроенный PLC контроллер;
  • Программирование группы преобразователей с помощью модуля копирования;
  • Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления;
  • Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS);
  • Встроенный ЭМИ фильтр класса А;
  • Питание 220/380 В, 50 Гц.

Как называют Преобразователи частоты (ПЧ)?: Частотный преобразователь (ЧП), Частотно-регулируемый привод (ЧРП), Частотник.




Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Технические характеристики малогабаритных векторных преобразователей E2-8300:

Модель E2-8300 Вход
1 ф.220 В
SP5L S1L S2L S3L - - - -
Вход
3 ф.380 В
- 001H 002H 003H 005H 007H 010H 015H
Мощность подключаемого электродвигателя, кВт Вход
1 ф.220 В
0,4 0,75 1,5 2,2 - - - -
Вход
3 ф.380 В
- 0,75 1,5 2,2 3,7 5,5 7,5 11
Полная мощность преобразователя, кВА 0,5 1 2 3 5 7,5 10 15
Номинальный выходной ток, А Вход
1 ф.220 В
3,1 4,5 7,5 10,5 - - - -
Вход
3 ф.380 В
- 2,3 3,8 5,2 8,8 13 17,5 25
Напряжение питания Вход
1 ф.220 В
Однофазное 220 В (+10 %, -15 %), 50 Гц (±5 %)
Вход
3 ф.380 В
Трехфазное 3800 В (+10 %, -15 %), 50 Гц (±5 %)
Режим управления U/F или управление вектором тока
Регулирование частотой Диапазон От 0,1 до 650,0 Гц
Момент при пуске 150 %/1 Гц (при управлении вектором тока)
Кратность регулирования скорости 1:50 (при управлении вектором тока)
Точность регулирования скорости ±0,5 % (при управлении вектором тока)
Точность ввода задания дискретное: 0,01Гц (Прим.*1); аналоговое: 0,05 Гц / 50 Гц (10 бит)
Ввод задания Кнопками ▲▼ или потенциометром на пульте управления
Функции дисплея Четырехразрядный светодиодный индикатор, индикатор состояния, отображение частоты / скорости / линейной скорости / напряжения цепи постоянного тока / выходного напряжения / тока / направления вращения / констант преобразователя / списка ошибок / версии ПО
Внешние сигналы
  1. Внешний переменный резистор / 0-5 В / 0-10 В / 4-20 мА / 5-0 В / 10-0 В / 20-4 мА;
  2. Многофункциональные входы на клеммах ТМ2 позволяют управлять пуском/остановом, скоростью и множеством других функций.
Функция ограничения частоты Независимая установка верхнего / нижнего пределов ограничения частоты и трех диапазонов запрещенных частот.
Частота коммутации От 2 до 16 кГц
Характеристики U/F 18 фиксированных и 1 программируемая характеристики.
Управление разгоном / торможением Две ступени разгона / торможения (0,1 – 3600 сек) и S-кривые (см. описание константы 3-05)
Многофункциональные входы 6 дискретных, 1 или 2 аналоговых, 30 функций (см. описание константы 5-00…5-06)
Сигналы дискретных входов Переключаемые NPN/PNP
Многофункциональные дискретные выходы 2 выхода, 16 функций (см. описание констант 8-02~8-03)
Многофункциональный аналоговый выход 6 функций (см. описание констант 8-00/8-01)
Другие функции Перезапуск при потере питания, определение скорости, определение перегрузки, 8 предустановленных скоростей, переключение темпов разгона / торможения (2 ступени), S-образные кривые, 2-х и 3-х проводное управление, ПИД-регулятор, ограничение момента, компенсация скольжения, верхнее и нижнее ограничение частоты, режим экономии энергии, режим управления по протоколу Modbus от PC или КПК, автоматический перезапуск, встроенный PLC с набором простых логических функций.
Управление по каналу последовательной связи Через порты RS232 или RS485
Точка-точка (RS-232) или многоточечное соединение (RS485).
Установка скорости передачи / количества стоповых бит / четности.
Тормозной момент До 20 % для моделей со встроенным тормозным резистором и 100 % при внешнем тормозном резисторе.
Температура среды От -10 до +50 °С (прим.*2)
Температура хранения От -20 до +60 °С
Относительная влажность От 0 до 95 % (без конденсата)
Допустимая вибрация 1G (9.8 м/с2 )
Степень защиты IP20 по ГОСТ 14254-96




Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Схема подключения ПЧ ВЕСПЕР Е2-8300:

Схема подключения ПЧ ВЕСПЕР Е2-8300

Клеммы AIN и AI2 могут использоваться в качестве как аналоговых, так и многофункциональных дискретных входов. В последнем случае для выполнения заданных функций эти клеммы должны замыкаться с клеммой «10 V».




Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Габаритные размеры ПЧ ВЕСПЕР Е2-8300:

Типоразмер 1
Однофазные SP5L, S1L
Трехфазные 001H, 002H

Типоразмер 1: Однофазные SP5L, S1L; Трехфазные 001H, 002H

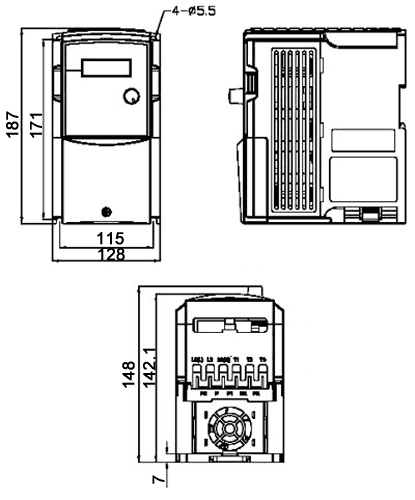

Типоразмер 2
Однофазные S2L, S3L
Трехфазные 003H, 005H

Типоразмер 2: Однофазные S2L, S3L; Трехфазные 003H, 005H

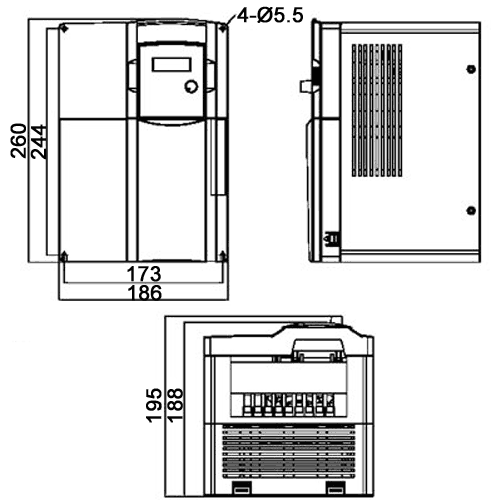

Типоразмер 3
Трехфазные 007H, 010H, 015H

Типоразмер 3: Трехфазные 007H, 010H, 015H

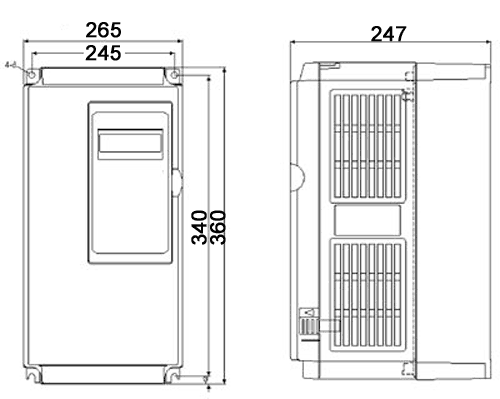

Типоразмер 4
Трехфазнае 020H, 025H, 030H

Типоразмер 4: Трехфазнае 020H, 025H, 030H

Типоразмер 5
Трехфазные 040H, 050H

Типоразмер 5: Трехфазные 040H, 050H

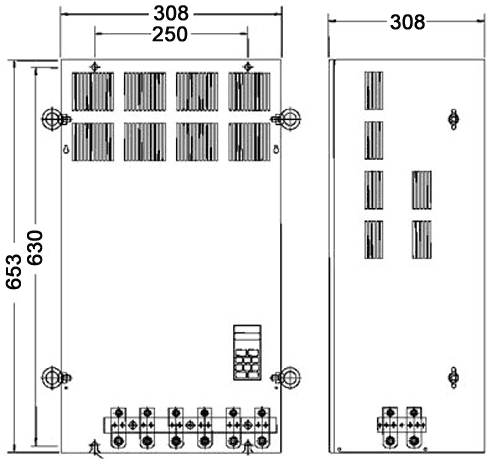

Типоразмер 6
Трехфазные 060H, 075H

Типоразмер 6: Трехфазные 060H, 075H

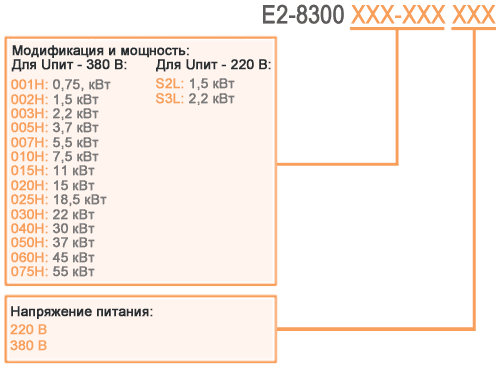

Обозначение при заказе ПЧ ВЕСПЕР Е2-8300:

Обозначение при заказе ПЧ ВЕСПЕР Е2-8300


pdf Дополнительное оборудование
07978.pdf 268 Kb
