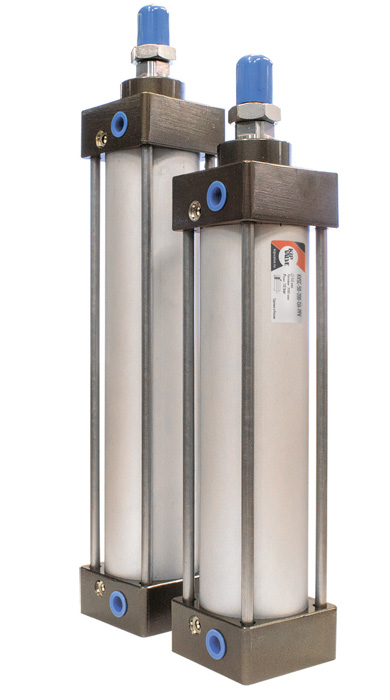

Пневмоцилиндры KIPVALVE серии KVSC

Описание

|

Особенности

|

Технические характеристики

|

Габаритные размеры

|

Структура условного обозначения

Пневмоцилиндр – одна из основных составляющих энергетической части пневматической системы. Предназначен для передачи усилий посредством преобразования энергии сжатого воздуха в поступательное движение элементов системы. Он является исполнительным устройством, преобразующим избыточное давление воздуха в поступательное движение штока. Конструктивно пневмоцилиндр состоит из корпуса (или цилиндра), выполненного из алюминиевого профиля круглого сечения. Внутрь корпуса устанавливается шток с жестко закрепленным поршнем. С торцов корпус закрыт металлическими крышками, стянутыми между собой четырьмя шпильками. В крышке выполнено отверстие для выхода штока. Уплотнения поршень – цилиндр и шток – крышка обеспечиваются за счет установки манжет. Подвод воздуха внутрь цилиндра осуществляется через порты в крышках.

Принцип действия пневмоцилиндра следующий: сжатый воздух при подаче в пневмоцилиндр создает избыточное давление на поршень и последний начинает перемещение вместе со штоком, связанным с объектом воздействия. Скорость перемещения штока зависит от диаметра цилиндра и давления сжатого воздуха.



Описание

|

Особенности

|

Технические характеристики

|

Габаритные размеры

|

Структура условного обозначения

Основные особенности:

  • Совместимость со стандартом Airtac обеспечивает обширную применяемость пневмоцилиндров KVSС как при конструировании новых систем линейных перемещений, так и при ремонте существующих;
  • В конструкции предусмотрены регулируемые демпферы, которые позволяют регулировать скорость перемещения штока при подходе к конечным положениям и адаптировать работу цилиндра в соответствии с технологией процесса;
  • На поршень устанавливается магнитное кольцо, расширяющее сферу эксплуатационной пригодности пневмоцилиндров серии KVSС посредством применения систем бесконтактного контроля положения штока;
  • Выпускаются со штоками двух типов на выбор: из стали 45 с хромированным покрытием или из нержавеющей стали AISI304
  • Производство на территории России создает условия легкой доступности запасных частей и комплектующих, а также позволяет предлагать изделия по интересной для конечного потребителя цене;
  • Возможность изготовления с удлинённым до 1000 мм штоком и с удлинением резьбы на штоке позволяет учесть индивидуальные потребности заказчика.



Описание

|

Особенности

|

Технические характеристики

|

Габаритные размеры

|

Структура условного обозначения

Технические характеристики пневмоцилиндров KIPVALVE серии KVSС.

Модификация KVSC-32 KVSC-40 KVSC-50 KVSC-63 KVSC-80 KVSC-100 KVSC-125
Диаметр поршня 32 40 50 63 80 100 125
Тип Двустороннего действия
Резьба присоединительных портов G 1/8 G 1/4 G 1/4 G 3/8 G 3/8 G 1/2 G 1/2
Рабочая среда Сжатый воздух со степенью очистки 40мкм
Рабочее давление 1…9 бар
Диапазон рабочих температур 0…+70°С
Демпфирование Пневматическое регулируемое с двух сторон
Опрос положения Посредством датчика положения*
Диапазон скорости перемещения 50…800 мм/с

* - датчик положения приобретается отдельно.



Теоретическое усилие пневмоцилиндров.

Номинальное давление Ход поршня Теоретическое усилие при диаметре поршня
32 мм 40 мм 50 мм 63 мм 80 мм 100 мм 125 мм
4 бар прямой 315 Н 493 Н 770 Н 1223 Н 1971 Н 3080 Н 4813 Н
обратный 271 Н 414 Н 647 Н 1099 Н 1779 Н 2888 Н 4498 Н
5 бар прямой 394 Н 616 Н 963 Н 1528 Н 2464 Н 3850 Н 6017 Н
обратный 339 Н 517 Н 809 Н 1374 Н 2224 Н 3610 Н 5622 Н
6 бар прямой 473 Н 739 Н 1155 Н 1834 Н 2957 Н 4621 Н 7220 Н
обратный 407 Н 621 Н 970 Н 1649 Н 2668 Н 4332 Н 6746 Н
7 бар прямой 552 Н 862 Н 1348 Н 2140 Н 3450 Н 5391 Н 8423 Н
обратный 474 Н 724 Н 1132 Н 1924 Н 3113 Н 5054 Н 7871 Н
8 бар прямой 631 Н 986 Н 1540 Н 2445 Н 3943 Н 6161 Н 9626 Н
обратный 542 Н 828 Н 1294 Н 2199 Н 3558 Н 5776 Н 8995 Н
9 бар прямой 710 Н 1109 Н 1733 Н 2751 Н 4436 Н 6931 Н 10829 Н
обратный 610 Н 931 Н 1455 Н 2474 Н 4003 Н 6498 Н 10120 Н



Описание

|

Особенности

|

Технические характеристики

|

Габаритные размеры

|

Структура условного обозначения

Габаритные размеры пневмоцилиндров серии KVSС

Диаметр Значение параметра
A B C D E F G H I J K L M N O P Q R S T V W
32 140 47 93 28 32 15 27,5 22 17 6 М10х1,25 М6 9,5 13,5 G1/8 3,5 7,5 7 45 33 12 10
40 142 48 93 32 34 15 27,5 24 17 7 М12х1,25 М6 9,5 13,5 G1/4 6 8,2 9 50 37 16 14
50 150 57 93 38 42 15 27,5 32 23 8 М16х1,5 М6 9,5 13,5 G1/4 8,5 8,2 9 62 47 20 17
63 153 57 96 38 42 15 27,5 32 23 8 М16х1,5 М8 9,5 13,5 G3/8 7 8,2 8,5 75 56 20 17
80 183 75 108 47 54 21 33 40 25 10 М20х1,5 М10 11,5 16,5 G3/8 10 9,5 14 94 70 25 22
100 189 75 114 47 54 21 33 40 26 10 М20х1,5 М10 11,5 16,5 G1/2 11 9,5 14 112 84 25 22
123 226 104 122 55 70 34 33 54 40 10 М27х2 М12 15,5 16,5 G1/2 10 10 11 140 110 32 27

Таблица сравнения габаритных размеров пневмоцилиндров серии KVSС (стандарт Airtac) и ци-линдров DSBG (стандарта ISO15552).

Значение параметра Стандарт Диаметр поршня
32 мм 40 мм 50 мм 63 мм 80 мм 100 мм 125 мм
L Airtac М6 М6 М6 М8 М10 М10 М12
ISO15552 М6 М6 М6 М8 М10 М10 М12
T Airtac 33 37 47 56 70 84 110
ISO15552 32,5 38 46,5 56,5 72 89 110
A Airtac 140 142 150 153 183 189 226
ISO15552 116 129 138 153 168 178 214
C Airtac 93 93 93 96 108 114 122
ISO15552 94 105 106 121 128 138 160
B Airtac 47 48 57 57 75 75 104
ISO15552 47 52,7 67,6 67,9 85,4 89,3 118,1
D Airtac 28 32 38 38 47 47 55
ISO15552 30 35 40 45 45 55 60
F Airtac 15 15 15 15 21 21 34
ISO15552 18 21,3 26,8 27 34,2 38 45



Описание

|

Особенности

|

Технические характеристики

|

Габаритные размеры

|

Структура условного обозначения

Структура условного обозначения.
