Пыле- и влагозащищенные шкафы Schneider Electric KAEDRA IP65

Пыле- и влагозащищенные шкафы Schneider Electric KAEDRA IP65



Используются в качестве:

  • Распределительных щитов  (с установленными автоматическими выключателями и другими модульными устройствами).
  • Шкафов управления (с установленными модульными и не модульными устройствами).

Значительно экономят время при монтаже. Обеспечивают надежную защиту оборудования в жестких условиях окружающей среды (пыль, высокая влажность, высокая температура).




Общие характеристики:

  • Степень защиты от внешних воздействий IP65;
  • Степень защиты от внешних механических воздействий IK09;
  • Возможна установка оборудования на токи до 125 А;
  • Устойчивость к огню и сверхвысоким температурам до 650 °С;
  • Предварительно перфорированные отверстия для установки герметичных сальниковых вводов типа PG сверху и снизу;
  • Поставляются в комплекте с клеммниками, DIN-рейками и креплением для DIN-рейки;
  • Материал: корпус из самозатухающего инженерного полимера;
  • Рабочая температура: от 25  до + 60 °С;
  • Стандартизированные типоразмеры щитов KAEDRA позволяют быстро соединять их по горизонтали и по вертикали (при помощи соединительного комплекта М32 (арт. 13934)).




Щиты и мини-щиты KAEDRA с прозрачной дверцей для модульных устройств:

Для установки только модульных устройств (автоматических выключателей, реле времени, модульных контакторов, бистабильных реле и т.д.)

Мини-щиты для модульных устройств:

Размер, мм
В х Ш х Г

Кол-во модулей
Ш = 18 мм*

Рассеиваемая мощность, (Вт)

Артикул щита

Стандартный

С доп. клеммниками

150 х 80 х 98

2/3

6

13975



200 х 123 х 112

4

10

13976

13441

200 х 159 х 112

6

11

13977

13442

200 х 195 х 112

8

15

13978

13443

200 х 267 х 112

12

19

13979

13444

Щиты и мини-щиты KAEDRA с прозрачной дверцей для модульных устройств

Щиты и мини-щиты KAEDRA с прозрачной дверцей для модульных устройств

Щиты для модульных устройств:

Размер, мм
В х Ш х Г

Кол-во модулей
Ш = 18 мм*

Кол-во рядов х, кол-во модулей в ряду

Рассеиваемая мощность, (Вт)

Артикул щита

Стандартный

С доп. клеммниками

280 х 340 х 160

12

1х12

24

13981

13431

280 х 448 х 160

18

1х18

34

13982

13432

460 х 340 х 160

24

2х12

34

13983

13433

460 х 448 х 160

36

2х18

47

13984

13434

610 х 340 х 160

36

3х12

46

13985

13435

610 х 448 х 160

54

3х18

65

13986

13437

842 х 448 х 160

72

4х18

89

13987

13437

*- Например, однополюсный автоматический выключатель имеет ширину 18 мм, т.е. будет занимать в щите 1 модуль. Следовательно, в щит с артикулом 13981 войдет 12 однополюсных автоматов.

Щиты и мини-щиты KAEDRA с прозрачной дверцей для модульных устройств




Аксессуары, поставляемые вместе со щитом:

Аксессуары, поставляемые вместе со щитом

Комплект для маркировки

Крепление для проводов

Опора клеммника

Клеммник с количеством отверстий

№ шкафа по каталогу

4

8

16

22

32

Мини-щиты

1

-

-

-

-

-

-

-

13975

1

-

-

-

-

-

-

-

13976

1

-

-

-

-

-

-

-

13977

1

-

-

-

-

-

-

-

13978

1

-

-

-

-

-

-

-

13979

Щиты

1

1

1

1

1







13981

1

1

1

1



1





13982

2

2

2

1





1



13983

2

2

2

1







1

13984

3

3

3

1







1

13985

3

3

3

1





2



13986

4

4

4

1







2

13987




Щиты KAEDRA с прозрачной дверцей и сплошной передней панелью:

Для совместной установки модульных и немодульных устройств (пускатели, дополнительные DIN-рейки, клеммники, перфорированный короб, ПЛК, программируемые реле, кнопки, переключатели, светосигнальная арматура ит.д.).

Щиты KAEDRA с прозрачной дверцей и сплошной передней панелью:

Размер, мм
В х Ш х Г

Кол-во модулей
Ш = 18 мм*

Рассеиваемая мощность, (Вт)

Артикул щита

460 х 138 х 160

5

12

13189

460 х 236 х 160

8

15

13190

335 х 340 х 160

12 + 1

28

13191

460 х 340 х 160

12 + 1

28

13192

460 х 448 х 160

18 + 1

39

13193

*- Например, однополюсный автоматический выключатель имеет ширину 18 мм, т.е. будет занимать в щите 1 модуль. Следовательно, в щит с артикулом 13190 войдет 8 однополюсных автоматов.

Щиты KAEDRA с прозрачной дверцей и сплошной передней панелью




Щиты KAEDRA с непрозрачной дверцей и монтажной платой:

Для установки немодульных устройств (пускатели, реле, ПЛК, программируемые реле, счетчики и таймеры и т.д.). Поставляются в комплекте с перфорированной монтажной платой.

Щиты KAEDRA с непрозрачной дверцей и монтажной платой:

Размер, мм
В х Ш х Г

Рассеиваемая мощность, Вт

Артикул щита

460 x 340 x 160

34

13195

610 x 340 x 160

46

13196

460 x 448 x 160

47

13197

610 x 448 x 160

65

13198

842 x 448 x 160

86

13199

Щиты KAEDRA с непрозрачной дверцей и монтажной платой

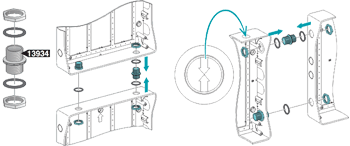

Соединительный комплект М32 (арт. 13934) для соединения щитов KAEDRA по вертикали или горизонтали:

Соединительный комплект М32 для (арт. 13934) соединения щитов KAEDRA по вертикали или горизонтали



На сайте представлены только основные модели, информацию о других моделях щитов KAEDRA смотрите в каталоге.





pdf Пластиковые щиты и промышленные разъемы
09656.pdf 1434 Kb
pdf Руководство по сборке Kaedra
09655.pdf 962 Kb
