Kipvalve - соленоидные клапаны 4v210 - пневмооборудование


ОВЕН ПЛК110 [М02] моноблочный контроллер

ОВЕН ПЛК110 программируемый логический контроллер

ОВЕН ПЛК110 – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации малых и средних систем.

Оптимальны для построения распределенных систем автоматизации когда расширение входов\выходов ПЛК удаленными модулями и связь с другими ПЛК осуществляется по интерфейсу RS485 либо Ethernet.


Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • АСУ водоканалов
  • линии по дерево- и металлообработке (распил, намотка и т.д.)
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов
  • Для управления малыми станками и механизмами

Преимущества ОВЕН ПЛК110[М02]

  • Наличие встроенных дискретных входов/выходов на борту.
  • Скоростные входы для обработки энкодеров.
  • Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
  • Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
  • Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
  • 4 последовательных порта (RS-232, RS-485) для:
  • увеличения количества входов-выходов;
  • управления частотными преобразователями;
  • подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
  • Наличие двух исполнений по питанию (220 В и 24 В).

Линейка ПЛК110[М02]

Параметр
ПЛК110-30[М02]
ПЛК110-32[М02]
ПЛК110-60[М02]
Количество входов
18
18
36
Быстрых входов
2
2
4
Быстрых счетчиков
2
2
4
Энкодеров
1 AB
1 AB
1 ABZ или 2 AB
Количество выходов
12
14
24
Быстрых выходов (для ПЛК110 с транзисторными выходами)
4
4
4
Количество портов
RS-485
2
1
2
RS-232
1
1
1
RS-232-Debug
1
1
1
Ethernet 100 Base-T
1
1
1


Отличия обновленной линейки ПЛК110-24.30.Р-М[М02]

  • Увеличена скорость опроса быстрых дискретных входов (до 100 кГц).
  • Интерфейсы RS-232 прибора позволяют осуществлять питание подключённых устройств.
  • Ведение архива/хранение рецептов на USB-носителе.
  • Расширенный температурный диапазон: от -40 до +55 °С.

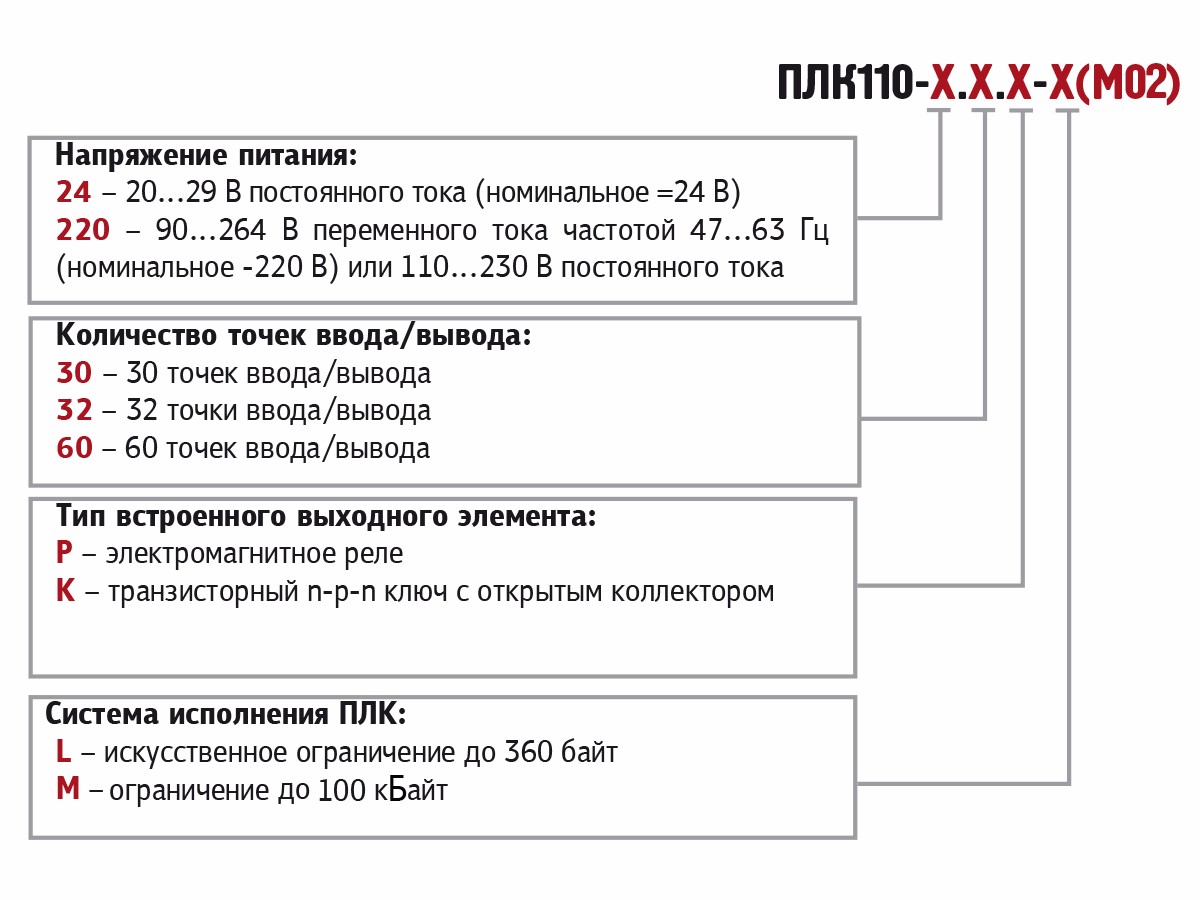

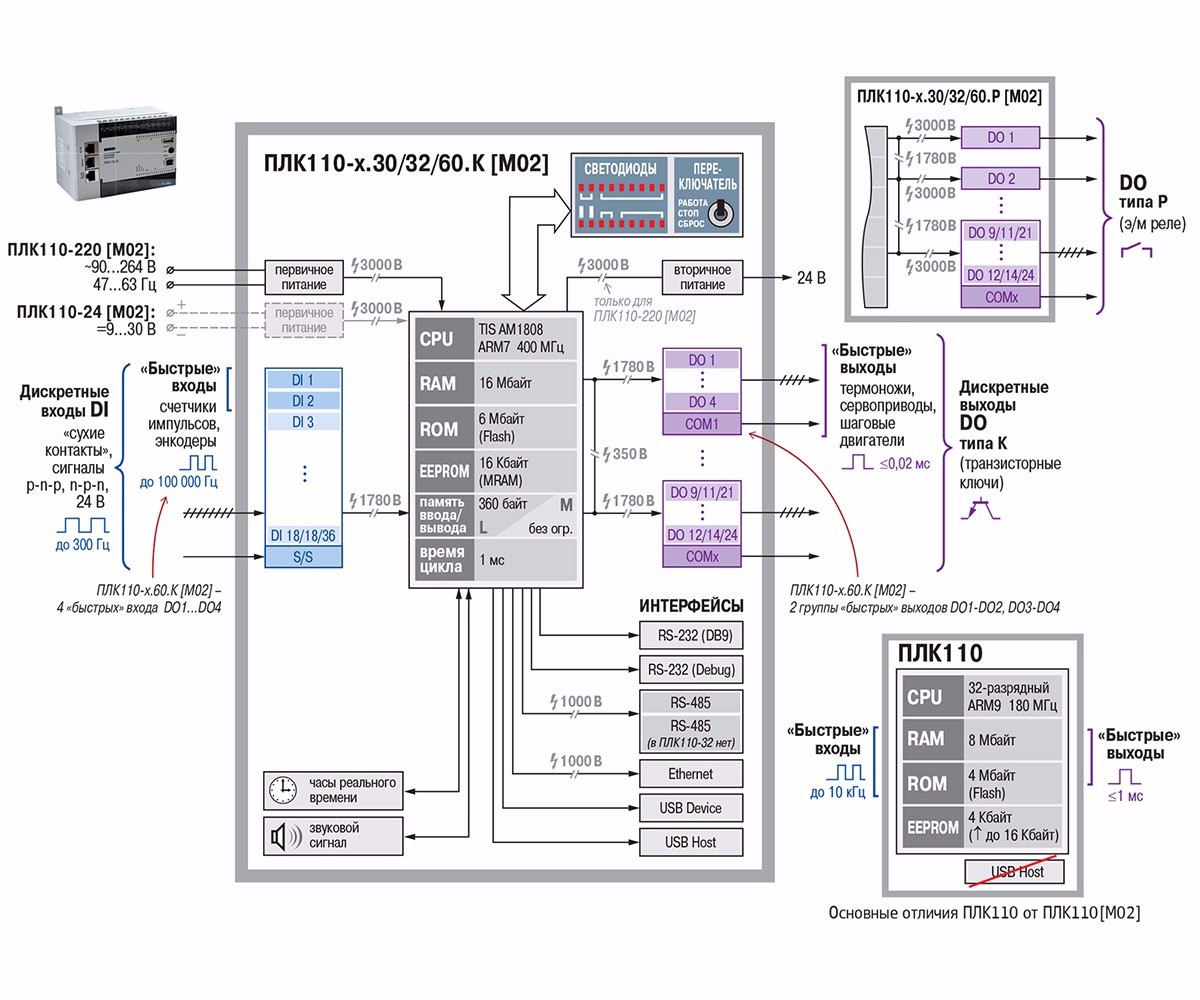

Сравнительная таблица ПЛК110 и ПЛК110[М02]

Параметр
ПЛК110
ПЛК110[М02]
Процессор
200 МГц
400 МГц
ОЗУ
128 кБайт+2 МБ (размер heap варьируется)
128 кБайт+3 МБ (размер heap варьируется)
FLASH-диск ПЛК 4 МБ 6 МБ
Операционная система нет Есть, EmbOS Segger - ОС реального времени
Интерфейсы
RS-232
RS-232 Debug
RS-485 (1 или 2)
Ethernet
USB Device
RS-232
RS-232 Debug
RS-485 (1 или 2)
Ethernet
USB Device
USB Host
Работа по беспроводным сетям
SMS, CSD, GPRS
SMS, CSD, GPRS
Питание 5 В в RS-232
Нет
Есть
Температурный диапазон эксплуатации
-10…+50 °C
-40…+55 °C
Источник питания для часов RTC
Встроенный аккумулятор
Заменяемая стандартная батарейка CR2032
Источник питания для Retain
Встроенный аккумулятор
Не требуется, используется MRAM
Ведение архивов на USB Flash
нет
До 8 ГБ
Быстрые входы
Есть, до 10 кГц
Есть, 100 кГц
Быстрые выходы
до 5 кГц
До 100 кГц




Параметр
Значение (свойства) ПЛК110-х.х [M02]
ПЛК110-Х.30
ПЛК110-Х.32
ПЛК110-Х.60
Питание
Напряжение питания:
ПЛК110-24.Х.Х-Х


от 9 до 30 В постоянного тока при Т > минус 20 °С,
от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С  (номинальное 12 или 24 В) *
ПЛК110-220.Х.Х-Х
от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
Потребляемая мощность, не более:
ПЛК110-24.Х.Х-Х
28 Вт
31 Вт
ПЛК110-220.Х.Х-Х
41 ВА
45 ВА
Параметры встроенного источника питания:
ПЛК110-24.Х.Х-Х
 Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА
ПЛК110-220.Х.Х-Х
Выходное напряжение 24 В±4 %, ток не более 400 мА
Цифровые (дискретные) входы
Количество входов (из них быстродействующих)
18 (2)
18 (2)
36 (4)
Тип входов по ГОСТ Р 51841–2001
1
Напряжение «логического нуля»
минус 3 … 5 В
Максимальный ток «логического нуля»
2 мА
Напряжение «логической единицы»
15…30 В
Максимальный ток «логической единицы»
9 мА (при 30 В)
Минимальная длительность импульса, воспринимаемого дискретным входом:
- для обычных входов
 1,6 мс (меандр)
- для быстродействующих
см. таблицу 3.1
Подключаемые входные устройства
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1
- трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором
- дискретные сигналы с напряжением от минус 3 до 30 В
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)
Количество релейных выходных каналов
12
14
24
Максимальный ток, коммутируемый контактами реле, не более
3 А
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более
10 мс (выходы DО1…DО12)
10 мс (выходы DО1…DО14)
10 мс (выходы DО1…DО24)
Суммарный максимальный ток нагрузки группы реле:
COM1-COM2
3 А
3 А
3 А
COM3
3 А
12 А
3 А
COM4
3 А
12 А
3 А
COM5
12 А
12 А
2,5 А
COM6
12 А
-
6 А
COM7-COM10
-
-
12 А
Механический ресурс реле
- не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке
- не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)
Количество транзисторных выходных каналов,
из них быстродействующих
12
4 (DО1…DО4)
14
4 (DО1…DО4)
 24
4 (DО1…DО4)
Максимальный ток транзисторного выхода, не более
– для обычных
400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000)
– для быстродействующих
400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник)
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)
SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В)
Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более
– для обычных
 5 мс (выходы DО5…DО12)
 5 мс (выходы DО5…DО14)
 5 мс (выходы DО5…DО24)
– для быстродействующих
0,002 мс (выходы DО1…DО4)
 0,002 мс (выходы DО1…DО4)
 0,002 мс (выходы DО1…DО4)
Интерфейсы связи, количество
RS-485
2
1
2
RS-232
1
1
1
RS-232-Debug
1
1
1
Ethernet 100 Base-T
1
1
1

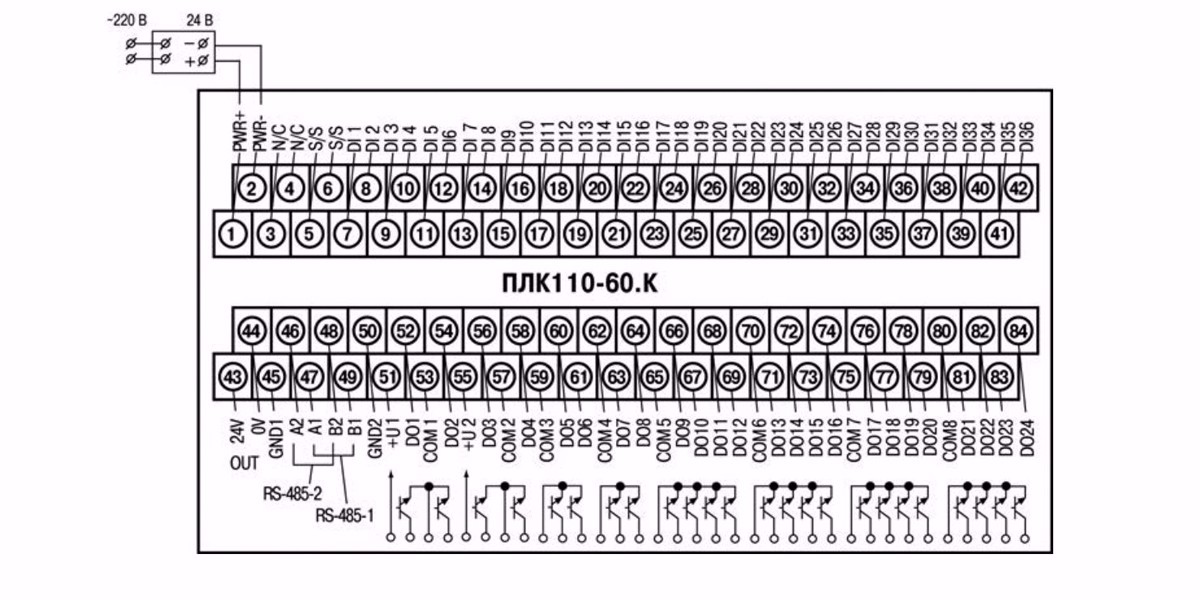

Расположение контактов для подключения внешних цепей ПЛК110-60

Схема подключения ПЛК110-220.60.РСхема подключения ПЛК110-24.60.K

Расположение контактов для подключения внешних цепей ПЛК110-32

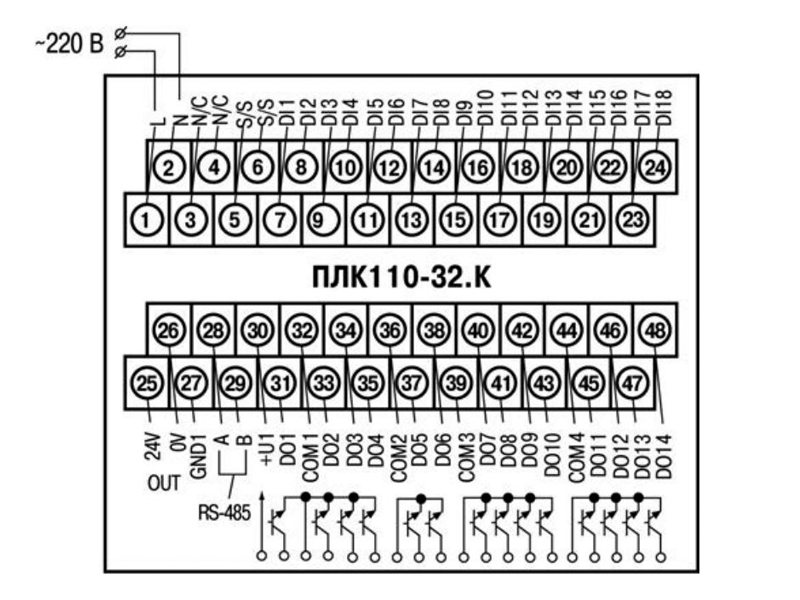

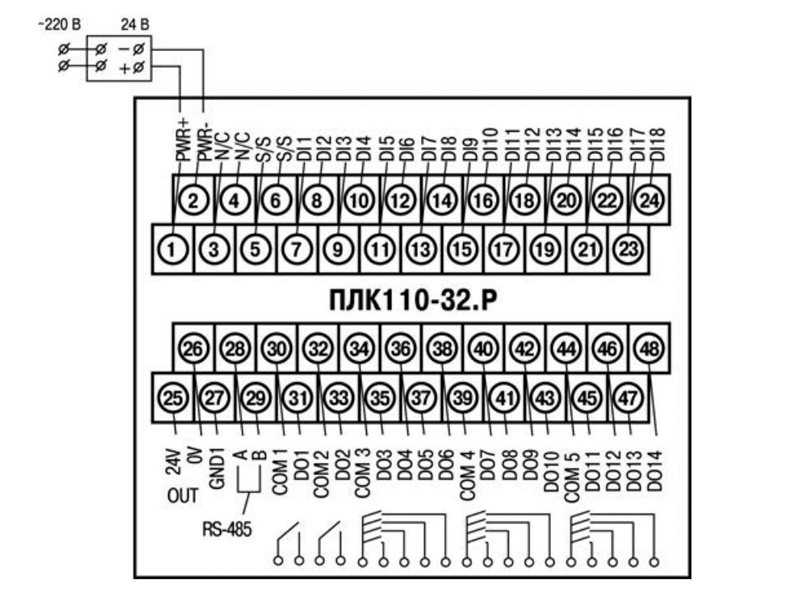

Схема подключения ПЛК110-24.32.РСхема подключения ПЛК110-220.32.К

Расположение контактов для подключения внешних цепей ПЛК110-30

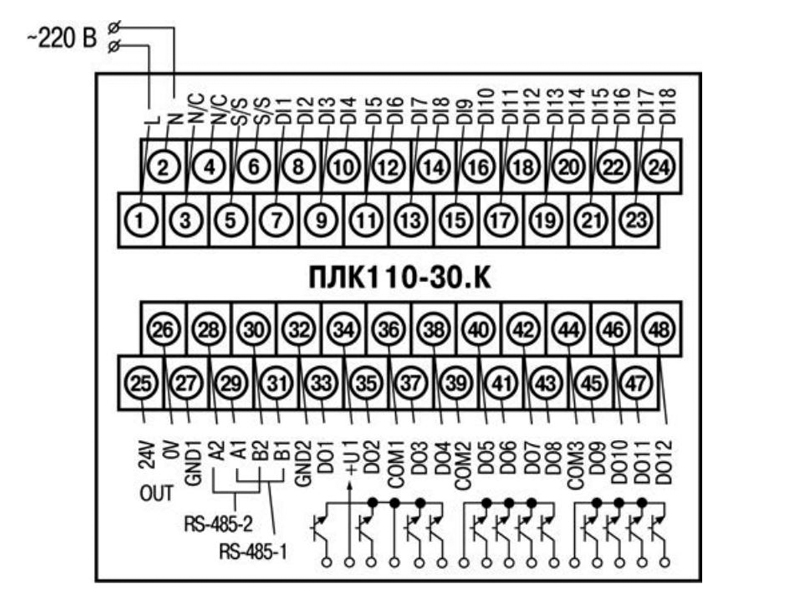

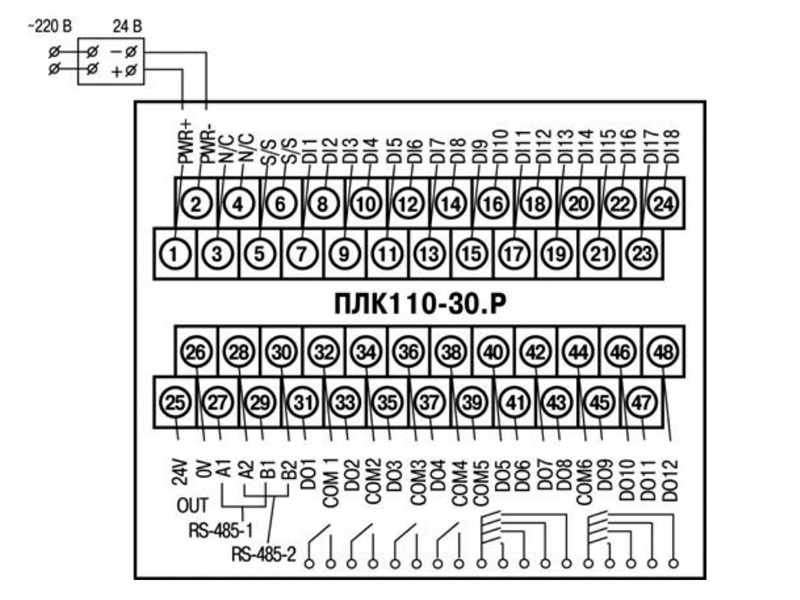

Схема подключения ПЛК110-24.30.РСхема подключения ПЛК110-220.30.K

Подключение входных устройств и схемы входных элементов контроллера ПЛК110

Схема подключения входов ПЛК110

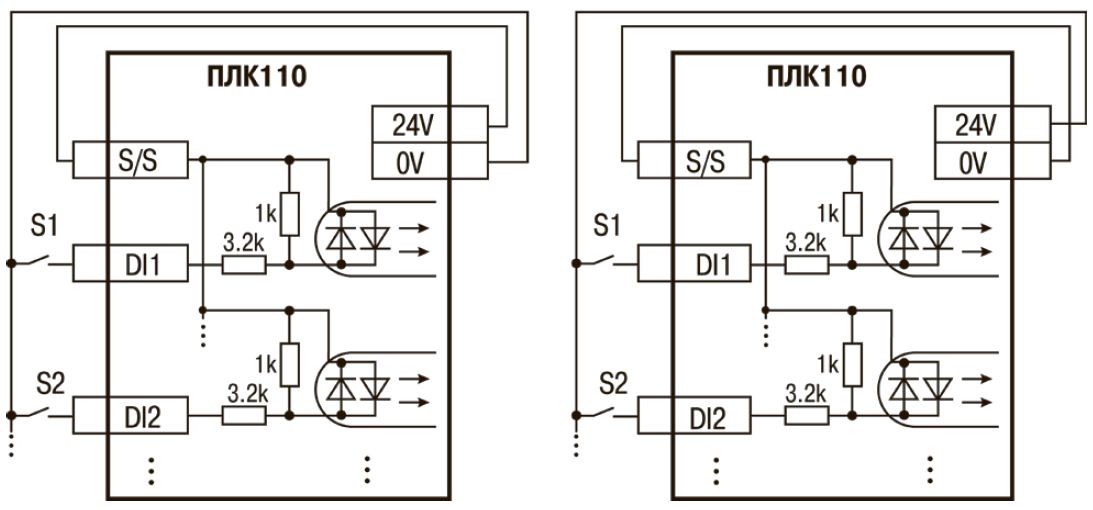

Схема подключения контактных датчиков (Sl-Sn) к входам ПЛК110

Обе схемы равнозначны, может использоваться любая. При применении контактных датчиков совместно с датчиками, имеющими на выходе транзисторный ключ, схема подключения должна определяться типом транзисторных датчиков.

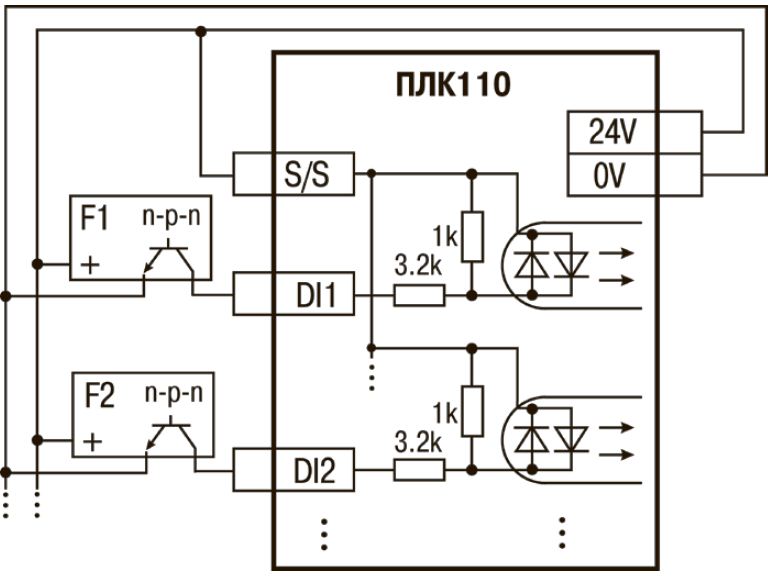

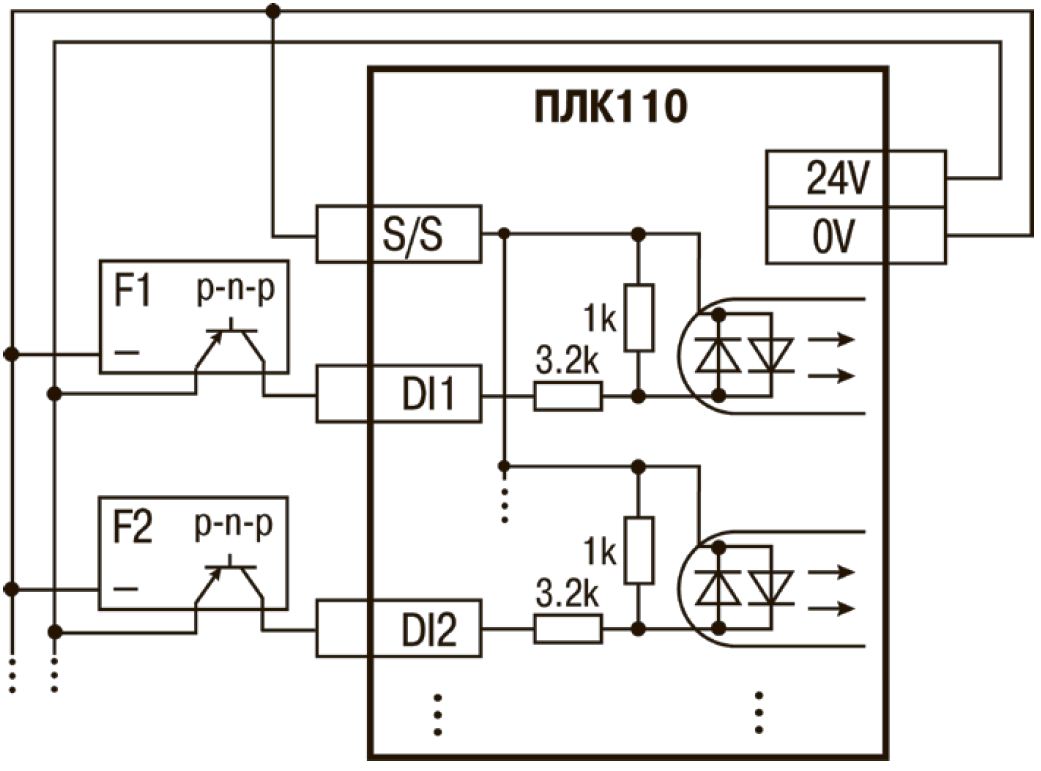

Схема подключения NPN ПЛК110-24Схема подключения PNP ПЛК110-24

Суммарный ток потребления всех внешних датчиков и всех подключенных дискретных входов (7 мА на вход) не должен превышать 620 мА. Если потребление датчиков и входов больше указанного, то для питания датчиков следует использовать внешний блок питания требуемой мощности.

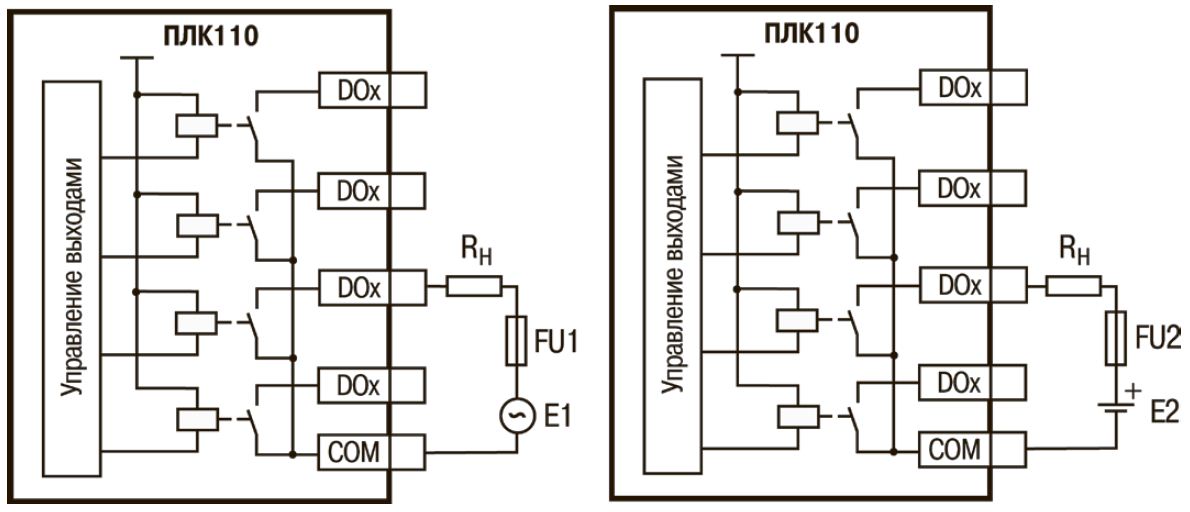

ПЛК110 защитные цепи выходных реле

Выходные элементы типа Р контроллера с внешними цепями защиты  при активной нагрузке,  Rн – пользовательская нагрузка  (двигатель, нагреватель, контактор и т.д.)

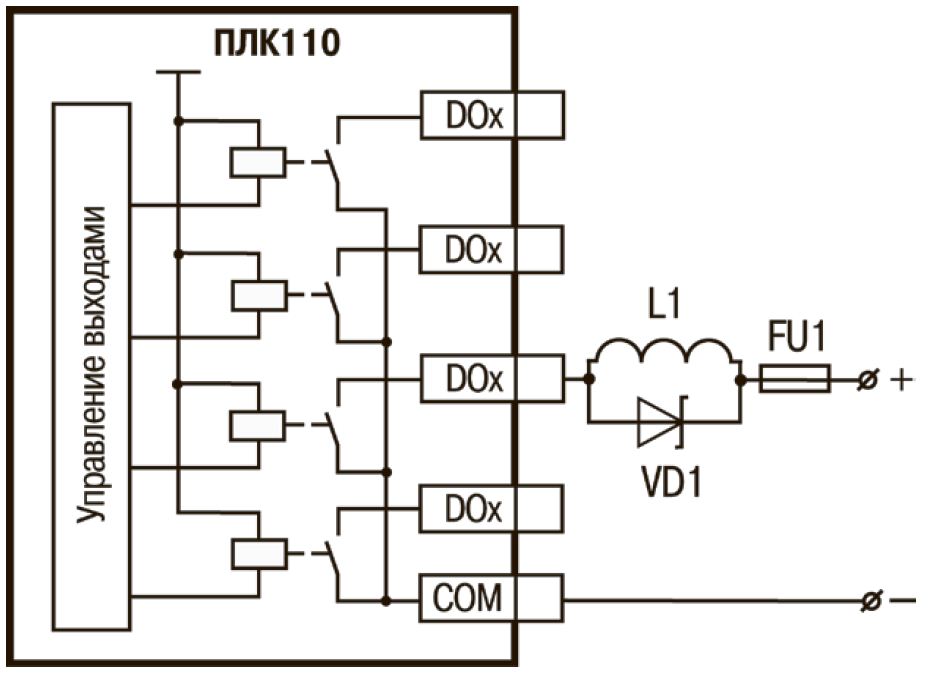

ПЛК110 защита выходных цепей на реактивной нагрузке

Подключение цепей защиты при реактивной нагрузке

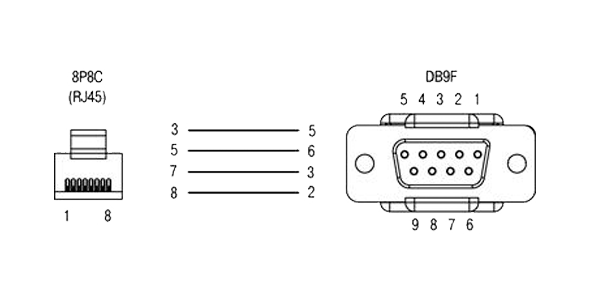

Кабели

Тип


Комментарии

Длина, м

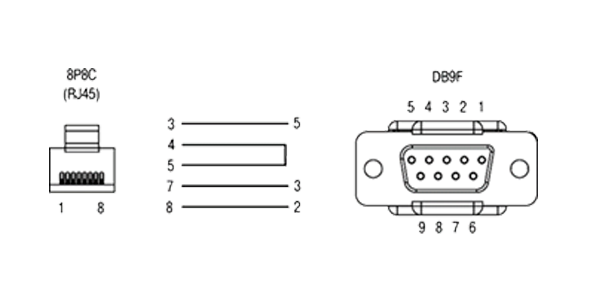

КС14

Кабель КС14 для прошивки и программирования ПЛК110 М02

Применяется для прошивки и программирования контроллера ПЛК110[М02] (порт RS-232 DEBUG).

1,8

КС16

Кабель КС16 для связи ПЛК110 М02 с панелями оператора СП307, СП310

Применяется для связи контроллера ПЛК110[М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232).

1,5

2,5

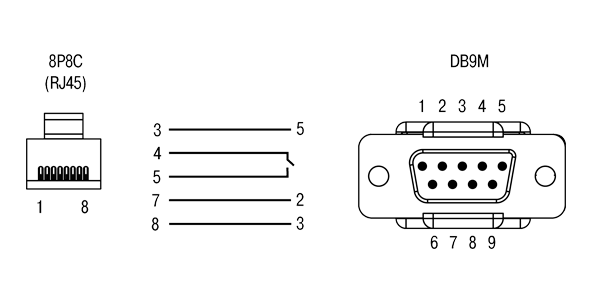

КС17

Кабель КС17 для связи ПЛК110 М02 с модемом ПМ01

Применяется для связи контроллера ПЛК110[М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01[М01].



Габаритные размеры

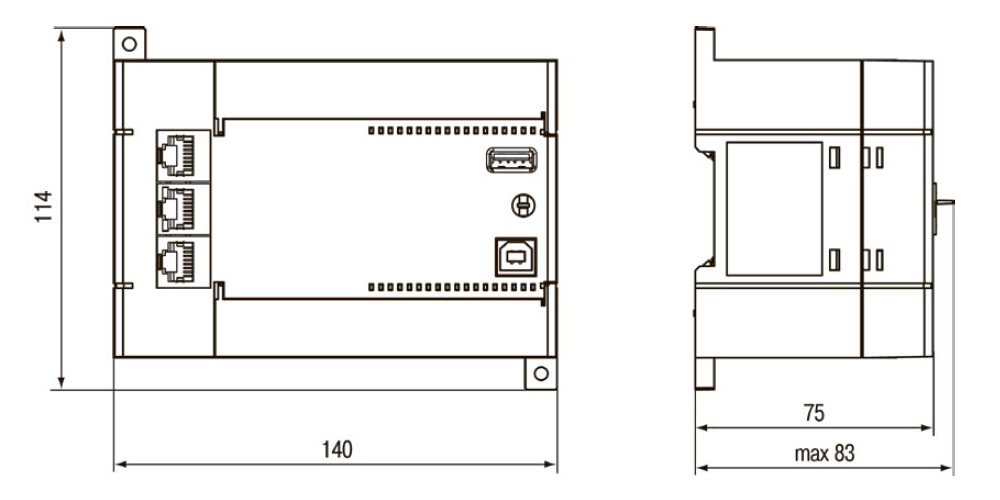

Габаритные размеры ПЛК110-30, ПЛК110-32

габаритные размеры ПЛК110-30, ПЛК110-32

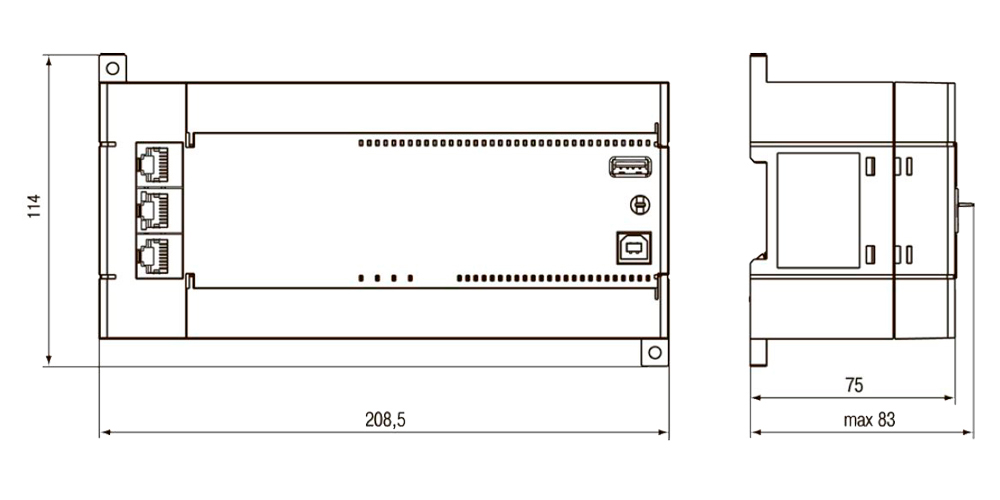

Габаритный размер ПЛК110-60
габаритные размеры ПЛК110-60



Программное обеспечение

Среда программирования
CODESYS v2.3
Target-файлы v3.18
Библиотеки
Пример работы с USB (Архивация)
Примеры пользовательских программ
Встроенное ПО микроконтроллера
Прошивка v1.0.6
Архив прошивок и target-файлов
История версий
Утилиты и драйверы
Драйвер USB v1.0.1
Утилита PLC_IO

Документация
PDF
3.45 MB
PDF
4.3 MB
PDF
504.11 kB
PDF
190.98 kB
Сертификаты
ZIP
513.32 kB
7Z
2.02 MB
ZIP
361.58 kB
ZIP
220.8 kB
ZIP
155.58 kB
ZIP
302.34 kB
Чертежи, схемы, модели ПЛК110 ZIP 20.4 МВ
