Meyertec MTB2-В - расширяемые в металлическом корпусе

Кнопки, переключатели, джойстики, лампы в металлическом исполнении IP65 MTB2-В

Устройства управления и сигнализации металлической серии MTB2-B, предназначены для включения\отключения электрических цепей в электрических схемах с целью управления электромагнитными контакторами, пускателями, реле и иными вторичными цепями с напряжением постоянного или переменного тока.
Устройства в металлическом исполнении MTB2-B предназначены для установки в металлические оболочки, обеспечивающие заземление лицевой панели.

Функциональные преимущества

  • Монтажа в панели толщиной до 5мм
  • Надежная фиксация на панели монтажными винтами с обеспечением заземления корпуса кнопки
  • Обеспечение плотного прилегания кнопки с лицевой стороны
  • Предварительно открытые клеммы для быстрого подключения
  • Простая модульная конструкция контактных блоков (до 6 блоков в одной конструкции)



Изображение Наименование Контакт Артикул
Кнопки с плоским толкателем, с пружинным возвратом (IP 65)

MTB2-BAZ111
mtb2-baz111 Кнопка плоская белая 1NO MTB2-BAZ111
mtb2-baz112 Кнопка плоская черная 1NO MTB2-BAZ112
mtb2-baz113 Кнопка плоская зеленая 1NO MTB2-BAZ113
mtb2-baz124 Кнопка плоская красная 1NC MTB2-BAZ124
mtb2-baz115 Кнопка плоская желтая 1NO MTB2-BAZ115
mtb2-baz116 Кнопка плоская синяя 1NO MTB2-BAZ116
Кнопки с выступающим толкателем, с пружинным возвратом (IP 65)
mtb-bzl111  Кнопка выступающая белая 1NO MTB2-BLZ111
mtb2-blz112 Кнопка выступающая черная 1NO MTB2-BLZ112
mtb2-blz113 Кнопка выступающая зеленая 1NO MTB2-BLZ113
mtb2-blz124 Кнопка выступающая красная 1NC MTB2-BLZ124
mtb2-blz115 Кнопка выступающая желтая 1NO MTB2-BLZ115
mtb2-blz116 Кнопка выступающая синяя 1NO MTB2-BLZ116
Кнопки с защитным кожухом, с пружинным возвратом (IP 65)
mtb2-bpz111 mtb2-bpz111 Кнопка в кожухе белая 1NO MTB2-BPZ111
mtb2-bpz112 Кнопка в кожухе черная 1NO MTB2-BPZ112
mtb2-bpz113 Кнопка в кожухе зеленая 1NO MTB2-BPZ113
mtb2-bpz124 Кнопка в кожухе красная 1NC MTB2-BPZ124
mtb2-bpz115 Кнопка в кожухе желтая 1NO MTB2-BPZ115
 Кнопка в кожухе синяя 1NO MTB2-BPZ116
Кнопки с маркировкой, с пружинным возвратом (IP 65)
mtb2-baz11331 mtb2-baz11331 Кнопка плоская зеленая с маркировкой "I" 1NO MTB2-BAZ11331
mtb2-baz11334 Кнопка плоская белая с маркировкой "стрелка вверх" 1NO MTB2-BAZ11334
mtb2-baz11335 Кнопка плоская черная с маркировкой "стрелка вверх" 1NO MTB2-BAZ11335
mtb2-baz12432 Кнопка плоская красная с маркировкой "О" 1NC MTB2-BAZ12432
mtb2-baz12434 Кнопка плоская красная с маркировкой "stop" 1NC MTB2-BAZ12434
Кнопки с подсветкой, с пружинным возвратом (IP 65)
mtb2-bw3161 mtb2-bw3161 Кнопка с LED подсветкой, белая, 24V AC/DC 1NO MTB2-BW3161
mtb2-bw3361 Кнопка с LED подсветкой, зеленая, 24V AC/DC 1NO MTB2-BW3361
mtb2-bw3461 Кнопка с LED подсветкой, красная, 24V AC/DC 1NC MTB2-BW3461
mtb2-bw3561 Кнопка с LED подсветкой, желтая, 24V AC/DC 1NO MTB2-BW3561
mtb2-bw3661 Кнопка с LED подсветкой, синяя, 24V AC/DC 1NO MTB2-BW3661
mtb2-bw3161 Кнопка с LED подсветкой, белая, 220V AC/DC 1NO MTB2-BW3163
mtb2-bw3361 Кнопка с LED подсветкой, зеленая, 220V AC/DC 1NO MTB2-BW3363
mtb2-bw3461 Кнопка с LED подсветкой, красная, 220V AC/DC 1NC MTB2-BW3463
mtb2-bw3561 Кнопка с LED подсветкой, желтая, 220V AC/DC 1NO MTB2-BW3563
mtb2-bw3661 Кнопка с LED подсветкой, синяя, 220V AC/DC, 1NO 1NO MTB2-BW3663



Изображение Наименование Контакты Артикул
Кнопки двойные, с пружинным возвратом (IP 40)
MTB2-BLZ1584 mtb2-blz1583 Кнопка двойная, красный/зеленый, плоский толкатель 1NO+1NC MTB2-BLZ1583
mtb2-blz1584 Кнопка двойная, красный/зеленый, выступающий толкатель 1NO+1NC MTB2-BLZ1584
Двойные кнопки с подсветкой, с пружинным возвратом (IP 40)
MTB2-BW8461 mtb2-bw8361 Кнопка двойная с LED подсветкой, 24V AC/DC, красный/зеленый, плоский толкатель 1NO+1NC MTB2-BW8361
mtb2-bw8461 Кнопка двойная с LED подсветкой, 24V AC/DC, красный/зеленый, выступающий толкатель 1NO+1NC MTB2-BW8461
mtb2-bw8361 Кнопка двойная с LED подсветкой, 220V AC/DC, красный/зеленый, плоский толкатель 1NO+1NC MTB2-BW8363
mtb2-bw8461 Кнопка двойная с LED подсветкой, 220V AC/DC, красный/зеленый, выступающий толкатель 1NO+1NC MTB2-BW8463



Изображение Наименование Контакты Артикул
Кнопки с грибовидным толкателем, с пружинным возвратом (IP 65)
mtb2-bcz124 MTB2-BCZ124 Кнопка грибовидная без фиксации, красная, Ø40 мм 1NC MTB2-BCZ124
mtb2-brz124 MTB2-BRZ124 Кнопка грибовидная без фиксации, красная, Ø60 мм 1NC MTB2-BRZ124
Кнопки с грибовидным толкателем, с фиксацией типа "тяни-толкай" (IP 65)
mtb2-btz124 MTB2-BTZ124 Кнопка грибовидная тяни-толкай, красная, Ø40 мм 1NC MTB2-BTZ124
mtb2-bxz124 MTB2-BXZ124 Кнопка грибовидная тяни-толкай, красная, Ø60 мм 1NC MTB2-BXZ124
Кнопки с грибовидным толкателем, возврат поворотом (IP 65)
MTB2-BSZ1244 MTB2-BSZ1244 Кнопка грибовидная возврат поворотом, 1NC, красный, Ø30 мм 1NC MTB2-BSZ1244
MTB2-BSZ1254 MTB2-BSZ1254 Кнопка грибовидная возврат поворотом, 1NC, красный, Ø40 мм 1NC MTB2-BSZ1254
MTB2-BSZ1264 MTB2-BSZ1264 Кнопка грибовидная возврат поворотом, 1NC, красный, Ø60 мм 1NC MTB2-BSZ1264
Кнопки с грибовидным толкателем, возврат поворотом ключа (IP 65)
MTB2-BSZ1214 MTB2-BSZ1214 Кнопка грибовидная возврат поворотом, красная, Ø40 мм, ключ Ronis 455 1NC MTB2-BSZ1214
Грибовидные кнопки с подсветкой, с пружинным возвратом (IP 65)
mtb2-bw3613 MTB2-BW3613 Кнопка грибовидная с LED подсветкой, 24V AC/DC, зеленый, Ø40 мм 1NO MTB2-BW3613
MTB2-BW3613 Кнопка грибовидная с LED подсветкой, 220V AC/DC, зеленый, Ø40 мм 1NO MTB2-BW4614
mtb2-bw4614 MTB2-BW4614 Кнопка грибовидная с LED подсветкой, 24V AC/DC, красный, Ø40 мм 1NC MTB2-BW3633
MTB2-BW4614 Кнопка грибовидная с LED подсветкой, 220V AC/DC, красный, Ø40 мм 1NC MTB2-BW4634



Изображение Наименование Контакты Артикул
Переключатели с короткой рукояткой (IP 65)
mtb2-bdz112
MTB2-BDZ112 Переключатель, короткая ручка, черный, 2 положения, с фиксацией 1NO MTB2-BDZ112
MTB2-BDZ112 Переключатель, короткая ручка, черный, 3 положения, с фиксацией 2NO MTB2-BDZ133
MTB2-BDZ112 Переключатель, короткая ручка, черный, 2 положения, с возвратом 1NO MTB2-BDZ114
MTB2-BDZ112 Переключатель, короткая ручка, черный, 3 положения, с возвратом 2NO MTB2-BDZ135
Переключатели с длинной рукояткой (IP 65)
mtb2-bjz112 MTB2-BJZ112 Переключатель, длинная ручка, черный, 2 положения 1NO, с фиксацией 1NO MTB2-BJZ112
MTB2-BJZ112 Переключатель, длинная ручка, черный, 2 положения 1NO, с возвратом 1NO MTB2-BJZ114
MTB2-BJZ112 Переключатель, длинная ручка, черный, 3 положения 2NO, с фиксацией 2NO MTB2-BJZ133
MTB2-BJZ112 Переключатель, длинная ручка, черный, 3 положения 2NO, с возвратом 2NO MTB2-BJZ135
Переключатели с подсветкой, с фиксацией (IP 65)
mtb2-bk2761

MTB2-BK2361 Переключатель с LED подсветкой, 24V AC/DC , зеленый, 2 положения 1NO MTB2-BK2361
MTB2-BK2461 Переключатель с LED подсветкой, 24V AC/DC, красный, 2 положения 1NC MTB2-BK2461
MTB2-BK2561 Переключатель с LED подсветкой, 24V AC/DC , желтый , 2 положения 1NO MTB2-BK2561
MTB2-BK2661 Переключатель с LED подсветкой, 24V AC/DC , синий, 2 положения 1NO MTB2-BK2661
MTB2-BK2761 Переключатель с LED подсветкой, 24V AC/DC , прозрачный, 2 положения 1NO MTB2-BK2761
MTB2-BK2361 Переключатель с LED подсветкой, 220V AC/DC, зеленый, 2 положения 1NO MTB2-BK2363
MTB2-BK2461 Переключатель с LED подсветкой, 220V AC/DC, красный, 2 положения 1NC MTB2-BK2463
MTB2-BK2561 Переключатель с LED подсветкой, 220V AC/DC,желтый, 2 положения 1NO MTB2-BK2563
MTB2-BK2661 Переключатель с LED подсветкой, 220V AC/DC, синий, 2 положения 1NO MTB2-BK2663
MTB2-BK2761 Переключатель с LED подсветкой, 220V AC/DC, прозрачный, 2 положения 1NO MTB2-BK2763
MTB2-BK2361 Переключатель с LED подсветкой, 24V AC/DC , зеленый, 3 положения 1NO MTB2-BK3361
MTB2-BK2461 Переключатель с LED подсветкой, 24V AC/DC , красный,3 положения 1NC MTB2-BK3461
MTB2-BK2561 Переключатель с LED подсветкой, 24V AC/DC , желтый, 3 положения 1NO MTB2-BK3561
MTB2-BK2661 Переключатель с LED подсветкой, 24V AC/DC , синий, 3 положения 1NO MTB2-BK3661
MTB2-BK2761 Переключатель с LED подсветкой, 24V AC/DC , прозрачный, 3 положения 1NO MTB2-BK3761
MTB2-BK2361 Переключатель с LED подсветкой, 220V AC/DC, зеленый, 3 положения 1NO MTB2-BK3363
MTB2-BK2461 Переключатель с LED подсветкой, 220V AC/DC, красный, 3 положения 1NC MTB2-BK3463
MTB2-BK2561 Переключатель с LED подсветкой, 220V AC/DC, желтый, 3 положения 1NO MTB2-BK3563
MTB2-BK2661 Переключатель с LED подсветкой, 220V AC/DC, синий, 3 положения 1NO MTB2-BK3663
MTB2-BK2761 Переключатель с LED подсветкой, 220V AC/DC, прозрачный, 3 положения 1NO MTB2-BK3763
Переключатели с ключом, с фиксацией (IP 65)
mtb2-bgz112 MTB2-BGZ112 Переключатель с ключом, черный, 2 положения, 1 выемка 1NO MTB2-BGZ112
MTB2-BGZ112 Переключатель с ключом, черный, 3 положения, 1 выемка 2NO MTB2-BGZ133




Изображение Наименование Контакты Артикул
mtb2-pa12 MTB2-PA12 Джойстик в сборе, 2 положения с фиксацией (IP 65) 2NO MTB2-PA12
MTB2-PA12 Джойстик в сборе, 2 положения с возвратом (IP 65) 2NO MTB2-PA22
mtb2-pa14 MTB2-PA12 Джойстик в сборе, 4 положения с фиксацией (IP 65) 4NO MTB2-PA14
MTB2-PA12 Джойстик в сборе, 4 положения с возвратом (IP 65) 4NO MTB2-PA24



Изображение Напряжение питания, степень защиты Цвет Артикул




24В AC/DC,  (IP 54) MTB2-BV611 Белый MTB2-BV611
MTB2-BV613 Зеленый MTB2-BV613
MTB2-BV614 Красный MTB2-BV614
MTB2-BV615 Желтый MTB2-BV615
MTB2-BV616 Синий MTB2-BV616
220В AC/DC, (IP 54) MTB2-BV611 Белый MTB2-BV631
MTB2-BV613 Зеленый MTB2-BV633
MTB2-BV614 Красный MTB2-BV634
MTB2-BV615 Желтый MTB2-BV635
MTB2-BV616 Синий MTB2-BV636



Изображение Наименование Артикул
Головки кнопок с плоским толкателем
MTB2-BA2

Головка кнопки плоская, черный MTB2-BA2
MTB2-BA3 Головка кнопки плоская, зеленый MTB2-BA3
MTB2-BA4 Головка кнопки плоская, красный MTB2-BA4
Головки кнопок с подсветкой
MTB2-BW33 Головка кнопки прозрачная, зеленый MTB2-BW33
MTB2-BW34 Головка кнопки прозрачная, красный MTB2-BW34
Головки грибовидных кнопок
MTB2-BS54 Головка грибовидная возврат поворотом, красный, Ø40 мм MTB2-BS54
Головки переключателей
MTB2-BD2 Головка переключателя короткая ручка, черный, 2 положения с фиксацией MTB2-BD2
Головка переключателя короткая ручка, черный, 3 положения с фиксацией MTB2-BD3
Головка переключателя короткая ручка, черный, 3 положения с возвратом MTB2-BD5
MTB2-BJ2 Головка переключателя длинная ручка, черный, 2 полоения с фиксацией MTB2-BJ2
Головка переключателя длинная ручка, черный, 3 положения с фиксацией MTB2-BJ3
Головки переключателей с подсветкой, с фиксацией
MTB2-BK23 Головка переключателя с подсветкой, зеленый, 2 положения с фиксацией MTB2-BD2
Основания с блок-контактами
MTB2-BZ11 Основание с блок-контактом, 1NO MTB2-BZ11
Основание с блок-контактом, 1NС MTB2-BZ12
Основание с блок-контактом, 2NO MTB2-BZ13
Основание с блок-контактом, 1NO+1NC MTB2-BZ15
Основания с модулем подсветки
MTB2-BW613 Основание с модулем подсветки, 1NO блок-контакт, зеленый, 24V AC/DC MTB2-BW613
Основание с модулем подсветки, 1NO блок-контакт, зеленый, 220V AC/DC MTB2-BW633
MTB2-BW614 Основание с модулем подсветки, 1NC блок-контакт, красный, 24V AC/DC MTB2-BW614
Основание с модулем подсветки, 1NC блок-контакт, красный, 220V AC/DC MTB2-BW634
Дополнительные блок контакты
MTB2-BE11 Блок-контакт, 1NO MTB2-BE11
MTB2-BE12 	Блок-контакт, 1NC MTB2-BE12

Аксеcсуары

Изображение Наименование Артикул
MTB2-F02 Модуль фиксации MTB2-F02
MTB2-F03 Защитный кожух-рамка, желтый, 60 мм MTB2-F03
MTB2-F04 Прозрачный кожух-блокировка MTB2-F04
MT22-F06 Монтажный ключ MT22-F06
MTB2-F07 Комплект желтых табличек, круг, «Emergency Stop», 60мм (уп. 2 шт.) MTB2-F07
MTB2-F12 Комплект желтых табличек, круг, «Emergency Stop», 90мм (уп. 2 шт.) MTB2-F12
MTB2-F08 Силиконовый защитный кожух (уп. 2 шт.) MTB2-F08
MTB2-F09 Заглушка 22 мм MTB2-F09
MTB2-F11 Комплект держателей маркировки, 25х11мм, (уп. 5 шт.) MTB2-F11
MTB2-F10 Комплект держателей маркировки, 25х18мм, (уп. 5 шт.) MTB2-F10
MTB2-F455 Комплект ключей RONIS №455 (уп. 2шт.) MTB2-F455
MTB2-BE11 Блок-контакт NO MTB2-BE11
MTB2-BE12 Блок-контакт NC MTB2-BE12

Технические характеристики

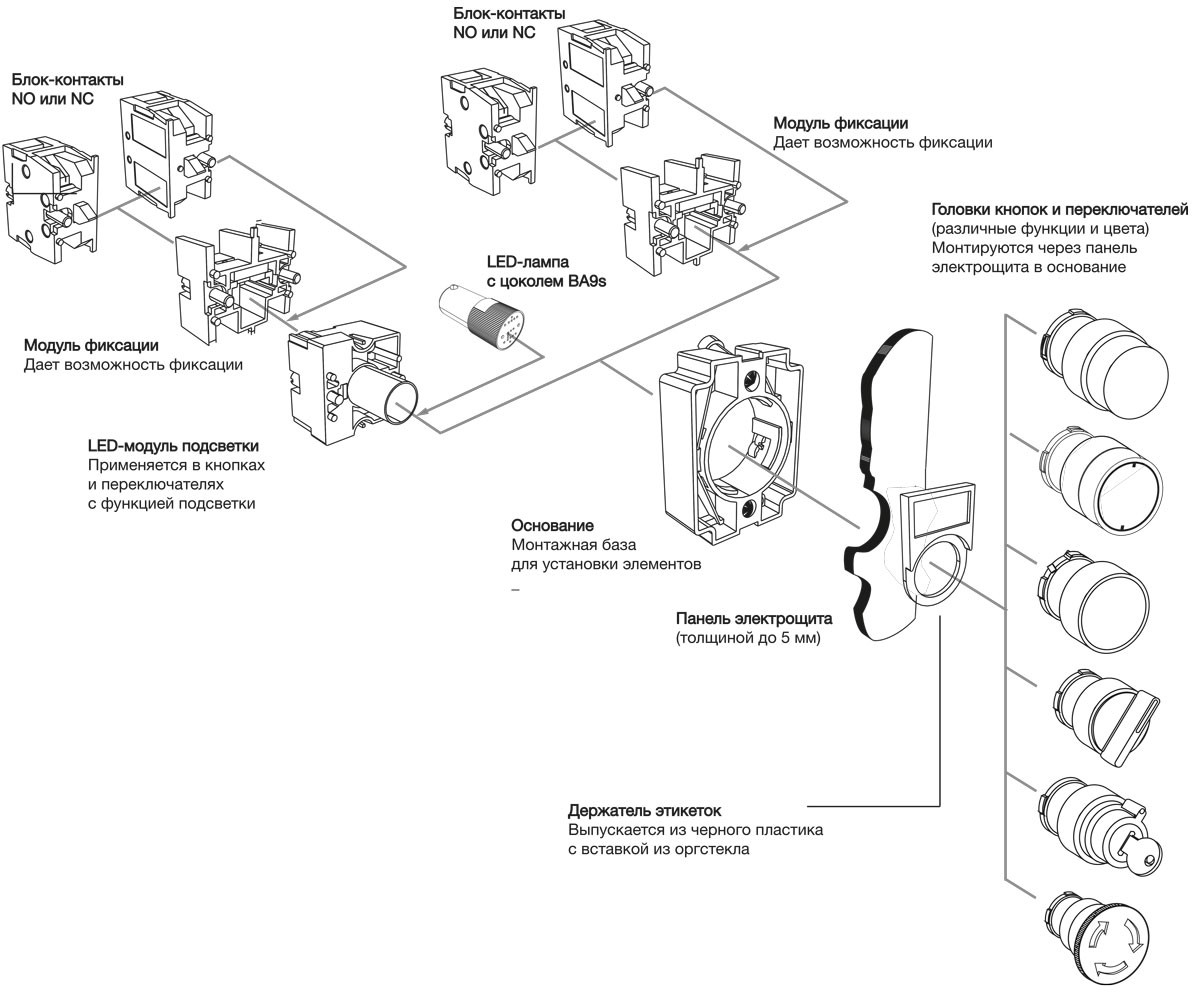

Модульная конструкция серии МТВ2-В

Функциональные преимущества

  • Обеспечение монтажа в панели толщиной до 5мм (рекомендуемая толщина для удобства монтажа), конструктивно до 7мм
  • Установка простым поворотом головки кнопки
  • Монтажные винты удобно расположены, предварительно максимально выкручены. Достижение максимального момента затяжки без срыва крепежа
  • Обеспечение плотного прилегания кнопки с лицевой стороны
  • Автоматическое обеспечение заземления корпуса кнопки
  • Предварительно открытые клеммы для быстрого подключения
  • Простая модульная конструкция контактных блоков
  • Возможность установки до 6 контактных блоков в одну конструкцию
  • Надежное винтовое крепление

Характеристики окружающей среды

Температурный диапазон Эксплуатация: от -35 °C до +70 °C
Хранение: от -40 °C до +70 °C
Влажность: до 90 %, без конденсата
Вибростойкость Грибовидная 60 мм кнопка: 8 g.
Остальные кнопки и переключатели: 15 g.
Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных пере- ключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении.
IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении.
IP 54: Сигнальные лампы. В смонтированном положении.

Характеристики контактного блока

Номинальный ток термической стойкости (Ith) 10 A
Номинальное напряжение изоляции (Ui) 415 В
Типы контактной группы Нормально закрытый N.C., нормально открытый N.O.
Усилие нажатия Кнопки со скрытым или выступающим толкателем - с 1N.O. контактом: 10Н; с 1N.C. контактом: 8Н
Дополнительные контакты - N.O.: доп. 4,5Н; N.C.: доп. 3,1Н.
Подключение Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Защита при коротком замыкании Использование плавкого предохранителя 10А
Механическая износостойкость Головка грибовидной кнопки: 300,000 циклов,
головки переключателей с подсветкой: 100,000 циклов,
остальные головки кнопок и переключателей: 3,000,000 циклов.

Характеристики окружающей среды

Температурный диапазон Эксплуатация: от -35 °C до +70 °C
Хранение: от -40 °C до +70 °C
Влажность: до 90 %, без конденсата
Вибростойкость Грибовидная 60 мм кнопка: 8 g.
Остальные кнопки и переключатели: 15 g.
Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных пере- ключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении.
IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении.
IP 54: Сигнальные лампы. В смонтированном положении.

Характеристики контактного блока

Номинальный ток термической стойкости (Ith) 10 A
Номинальное напряжение изоляции (Ui) 415 В
Типы контактной группы Нормально закрытый N.C., нормально открытый N.O.
Усилие нажатия Кнопки со скрытым или выступающим толкателем - с 1N.O. контактом: 10Н; с 1N.C. контактом: 8Н
Дополнительные контакты - N.O.: доп. 4,5Н; N.C.: доп. 3,1Н.
Подключение Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Защита при коротком замыкании Использование плавкого предохранителя 10А
Механическая износостойкость Головка грибовидной кнопки: 300,000 циклов,
головки переключателей с подсветкой: 100,000 циклов,
остальные головки кнопок и переключателей: 3,000,000 циклов.

Функциональная схема сборки устройств управления серии MTB2-B

Модульная конструкция серии МТВ2-В

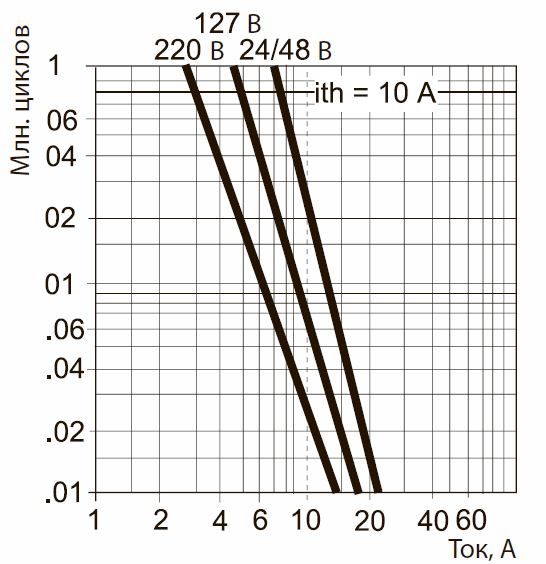

Зависимость коммутационного ресурса от электрических показателей

Зависимость коммутационного ресурса от электрических показателей

Номинальный коммутируемый ток в соответствии с МЭК 60947-5-1 приложение С:
  • АС15: 380\2.5А, 220В\3А
  • DC13: 250В\0.27А, 125В\0.55А
  • Средняя частота коммутаций: 3600 циклов в час
  • Коэффициент загрузки: 0,5
  • Частота переменного тока: 50-60 Гц

Монтаж металлической серии



1. Вставьте головку изделия в основание с блок-контактом
2. Поверните головку изделия внутри основания так, чтобы они оказались сцепленными
3. Затяните распорные самозаземляющиеся винты
4. В одну конструкцию можно установить до 6 блок-контактов (3 пары)

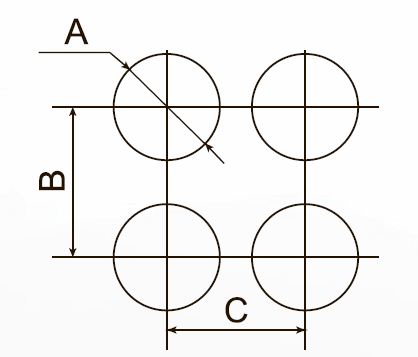

Минимальные размеры между устройствами при монтаже



A
B
C
 Рекомендации по монтажу
Стандартная кнопка
Ø22, 3 мм
>=50 мм
>=35 мм
Поворотный переключатель
>=50 мм
>=35 мм
Грибовидная кнопка
>=50 мм
>=42 мм
Большая грибовидная кнопка
>=70 мм
>=70 мм

Файлы для загрузки:

Каталог Schneider Electric Harmony XA2
Каталог продукция Meyertec

Версия от 2016
Язык: Русский, Размер: 9.8 mb

Чертежи Meyertec MTB2-B и 2D_3D модели
Чертежи Meyertec MTB2-B и 2D_3D модели

Язык: Русский, Размер: 17.2 mb

Каталог Schneider Electric Harmony XA2
Сертификат соответствия на устройства управления и сигнализации MTB2-B

Действителен до 27\05\2020г
Язык: Русский, Размер: 0.7 mb



^ Наверх ^
