Прома ЗСУ-ПИ-45 запально-сигнализирующее устройство

Назначение запально-сигнализирующего устройства Прома ЗСУ-ПИ-45:

 Запально-сигнализирующее устройство Прома ЗСУ-ПИ-45 предназначено для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах, а также для контроля наличия пламени основной горелки в топках котлоагрегатов любой производительности под разрежением и с уравновешенной тягой. Высокоэнергитческое инжекционное запальное устройство, для розжига горелок котлов любой производительности – нашли широкое применение на ТЭЦ, ГРЭС

• Контроль наличия собственного факела.

• Контроль наличия факела основной горелки.

• ЗСУ используется самостоятельно или включается в автоматику котла

• Высокая надежность позволяет использовать для автоматического розжига.

• Обладает мощным устойчивым факелом, успешно работает на мощных горелках с вихревыми потоками.

Исполнения запально-сигнализирующего устройства Прома ЗСУ-ПИ-45;



ЗСУ-ПИ-45 – исп.01

Контроль пламени запальной горелки ионизационным датчиком

ЗСУ-ПИ-45 – исп.02

Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) или контрольным электродом (КЭ)

ЗСУ-ПИ-45 – исп.03

Раздельный контроль пламени запальной горелки ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига ЗСУ-ПИ

ЗСУ-ПИ-45 – исп.04

Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком сигнализирующим (ФДС)

ЗСУ-ПИ-45 – исп.05

Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки сигнализатором горения ПРОМА-СГ

Комплектация исполнений запально-сигнализирующего устройства Прома ЗСУ-ПИ-45;







Изделие

Исполнения ЗСУ-ПИ-45

-01

-02

-03

-04

-05

Запальная горелка инжекционная ЗГИ с встроенным ионизационным датчиком

1

1

1

1

1

Блок розжига запальника БРЗ-04-М1-2К

-

-

1

-

-

Клапан электромагнитный КЭГ-15/6-0,25

1

1

1

1

1

Фотодатчики пламени основной горелки тип ФД-05ГМ

-

1

1

-

-

Сигнализатор горения ЛУЧ-1АМ

-

1

-





Сигнализатор горения ЛУЧ-КЭ

1

1

-

1

1

Сигнализатор горения ПРОМА-СГ с фотодатчиком ФДА-03

-

-

-

-

1

Фотодатчик сигнализирующий ФДС (фотодатчик пламени и сигнализатор горения основной горелки)

-

-

-

1

-

Источник высокого напряжения ИВН

1

1

1

1

1

Шланг газовый труб.1/2"

(наружный)/труб1/2"(внутренний)

1

1

1

1

1

ЗИП (прокладка–2шт, сопло диаметр1–1шт,

сопло диаметр1,2–1шт)

1

1

1

1

1

Фильтр газовый

1

1

1

1

1

Руководство по эксплуатации В407.030.000.000РЭ

1

1

1

1

1

Паспорт В407.030.000.000ПС

1

1

1

1

1

Основные технические характеристики запально-сигнализирующего устройства ЗСУ-ПИ-45;



Рабочая среда

Природный газ, пропан-бутановая смесь



Присоединительное давление перед запальной горелкой, кПа:

5-100



Тепловая мощность при работе на природном и сжиженном газе, на смеси пропан-бутан, кВт, не более

120



Длина факела при отрегулированном режиме горения, м, не менее

1



Длина погружной части запальника, мм, не более

250, 500 - 5000, (шаг 500)



Габаритные размеры, мм, не более:

                                                      -  длина

                                                      -  ширина

                                                      -  высота



длина погружной части + 200

132

145



Устройство, габаритные и установочные размеры запально-сигнализирующего устройства ЗСУ-ПИ-45;

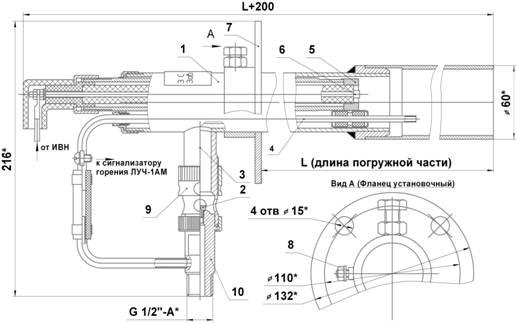

Конструкция запальной горелки ЗГИ

1 – корпус, 2 – эжектор, 3 – смесительная камера, 4 – трубка/электрод ионизационного датчика, 5 – стабилизатор,6 – высоко-вольтная свеча, 7 – установочный фланец, 8 – болт заземления, 9 – воздушная заслонка, 10 – штуцер.

При открытии электромагнитного клапана газ, очищенный от механических примесей, истекает из сопла эжектора 2 через смесительную камеру 3 в корпус запальника 1. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между стабилизатором 5 и корпусом 1. После подачи высокого напряжения от блока искрового розжига на электрод свечи 6 газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке 4, увеличивая длину и устойчивость факела.

Обозначение при заказе:

Запально-сигнализирующее устройство ЗСУ-ПИ-45-03, длина 500

Сертификат соответствия № РОСС RU.АЮ96.В04295
