Прома ФДСА-03М устройство селективного контроля пламени

Назначение устройства селективного контроля пламени Прома ФДСА-03М:

Устройство селективного контроля пламени Прома ФДСА-03М предназначено для:

• селективного контроля факела основной горелки в • • многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки.

Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения.

• контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит

Технические характеристики и функциональные возможности приборов ФДСА-03М находятся на одном уровне с лучшими мировыми производителями FIREYE и DURAG, а по некоторым даже превосходят их. Не имеют аналогов в России.

ФДСА-03М выполнен в моноблочном исполнении и предназначен для одновременного контроля факела по двум каналам.

Основные функции ФДСА-03М – это:

• Сигнализация погасания или потускнения факела;

• Отображение интенсивности факела горелки в % на цифровом индикаторе;

• Предупредительная сигнализация о возможном погасании факела или засорении стекла;

• Самоконтроль исправности фотодатчика и линий связи;

• Выходной аналоговый сигнал с сигнализатора  от 4 до 20 мА;

• Работа по интерфейсу  RS – 485  по протоколу  MODBUS-RTU;

• Возможность работы в 2-х режимах: с учетом фонового излучения от других горелок и без него.

Прибор позволяет контролировать наличие факела в качестве топлива газа, угля, жидкого топлива, а также контролировать одновременно или по отдельности факел на двух видах топлива: газ-мазут, газ-угол, мазут-уголь.

Модификации устройства селективного контроля пламени Прома ФДСА-03М:

• ФДСА-03М-01 топливо газ-мазут

• ФДСА-03М-02 газ-уголь

• ФДСА-03М-03 – мазут-уголь

• ФДСА-03М-04 2 ультрафиолетовых независимых канала, на газовое топливо (очень сложные режимы горения с точки зрения селективного контроля).

 Возможности прибора:

• Автоматическая настройка чувствительности прибора и влияния фонового излучения;

• Часы реального времени

• Архив событий, фиксирующий аварийные ситуации, срабатывание уставок, превышение температуры

• Измерение температуры внутри корпуса и сигнализация о превышении допустимого значения

• Двухстрочный ЖК-дисплей с отображением параметров - интенсивности факела по двум каналам и температуры прибора

• частотная фильтрация инфракрасного и видимого излучения (100 диапазонов фильтров)

• высокая температурная устойчивость прибора

Прибор может комплектоваться монтажным узлом.



Основные технические характеристики



Напряжение питания, В

от = 24 до =30

Выходные сигналы

1) релейный, четыре переключающихся реле с параметрами:

- напряжение внешних коммутируемых цепей, не более:



для цепей переменного тока, В

220

                                             Гц

(50±1)

- для цепей постоянного тока, В

30

- максимально коммутируемый ток, А

2

2) аналоговый, предельные значения аналогового сигнала, мА

4 и 20

Потребляемый ток, не более А

0,2

Время срабатывания, не более
- при появлении пламени, с

- при погасании пламени, с



1

2

Габариты  прибора:

ширина  х  высота  х  глубина, мм

108х148х75

Температура окружающего воздуха, °С

 - при использовании обдува прибора, °С

 от- 25 до +65

от- 25 до +100

Степень защиты по ГОСТ 14254–96

IP54

Климатическое исполнение по ГОСТ 15150-69

УХЛ3.1

Масса, не более, кг

0,4

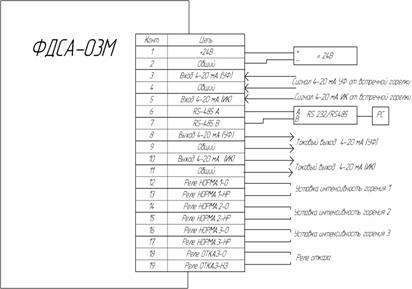

Схема подключенйя и габаритные размеры

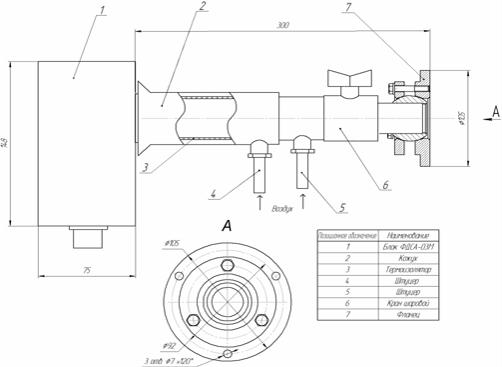

Монтажный узел для ФДСА-03М позволяет использовать прибор в зоне температур до +100°С. Представляет собой 2-х контурную систему охлаждения: через штуцер – 4 происходит наружное охлаждение прибора и объектива датчика. Через штуцер – 5 воздух подается во внутреннюю часть монтажного узла. Кран шаровой Dy = 25мм – 6 служит для демонтажа прибора на котлах под наддувом. Кроме того для изоляции прибора от нагретых металлических частей установлена термоизоляционная вставка между объективом прибора и металлической трубой монтажного узла.
