ГЛАВНАЯ > Каталог продукции Техком-Автоматика > Источники питания > Блоки питания для шкафов автоматики и оборудования

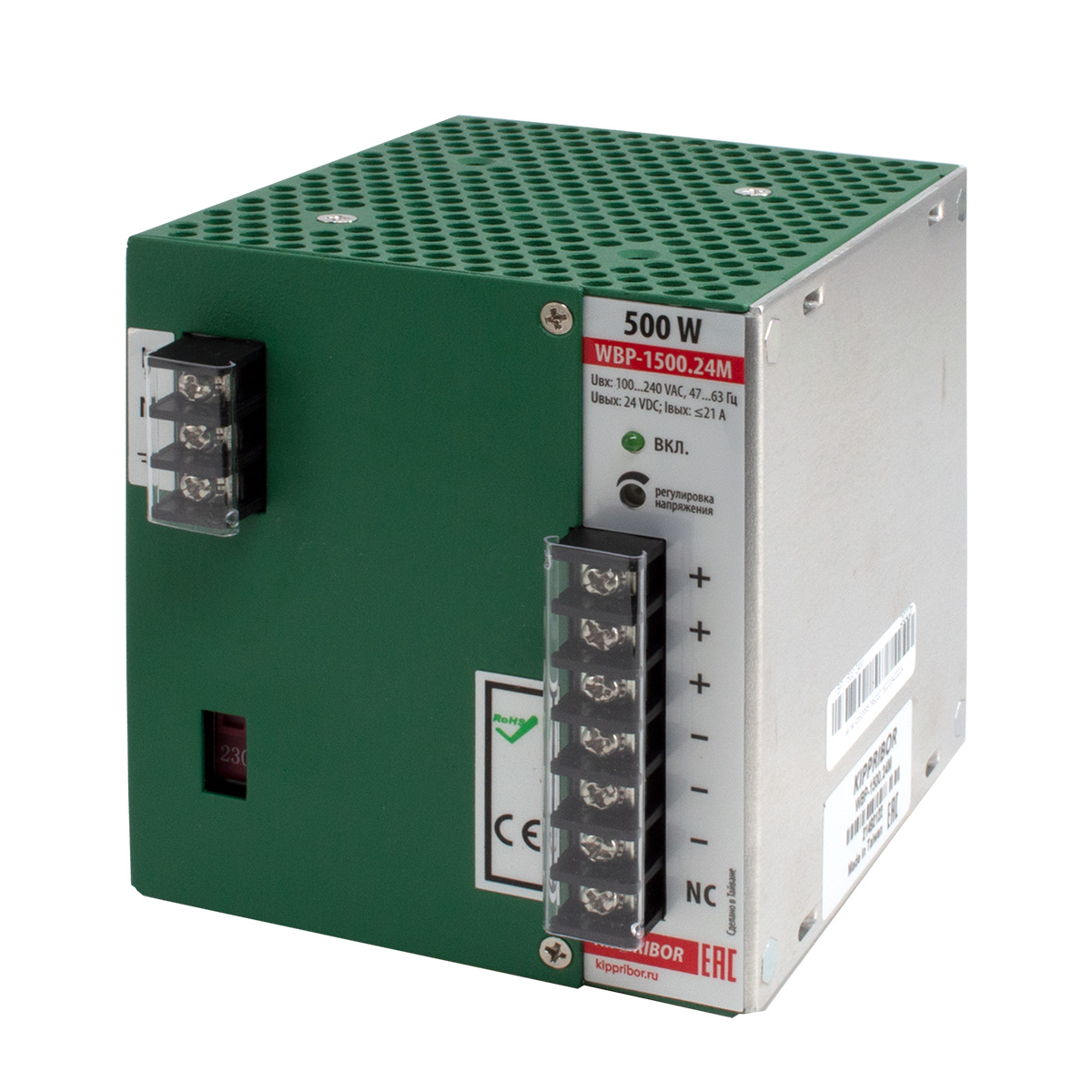

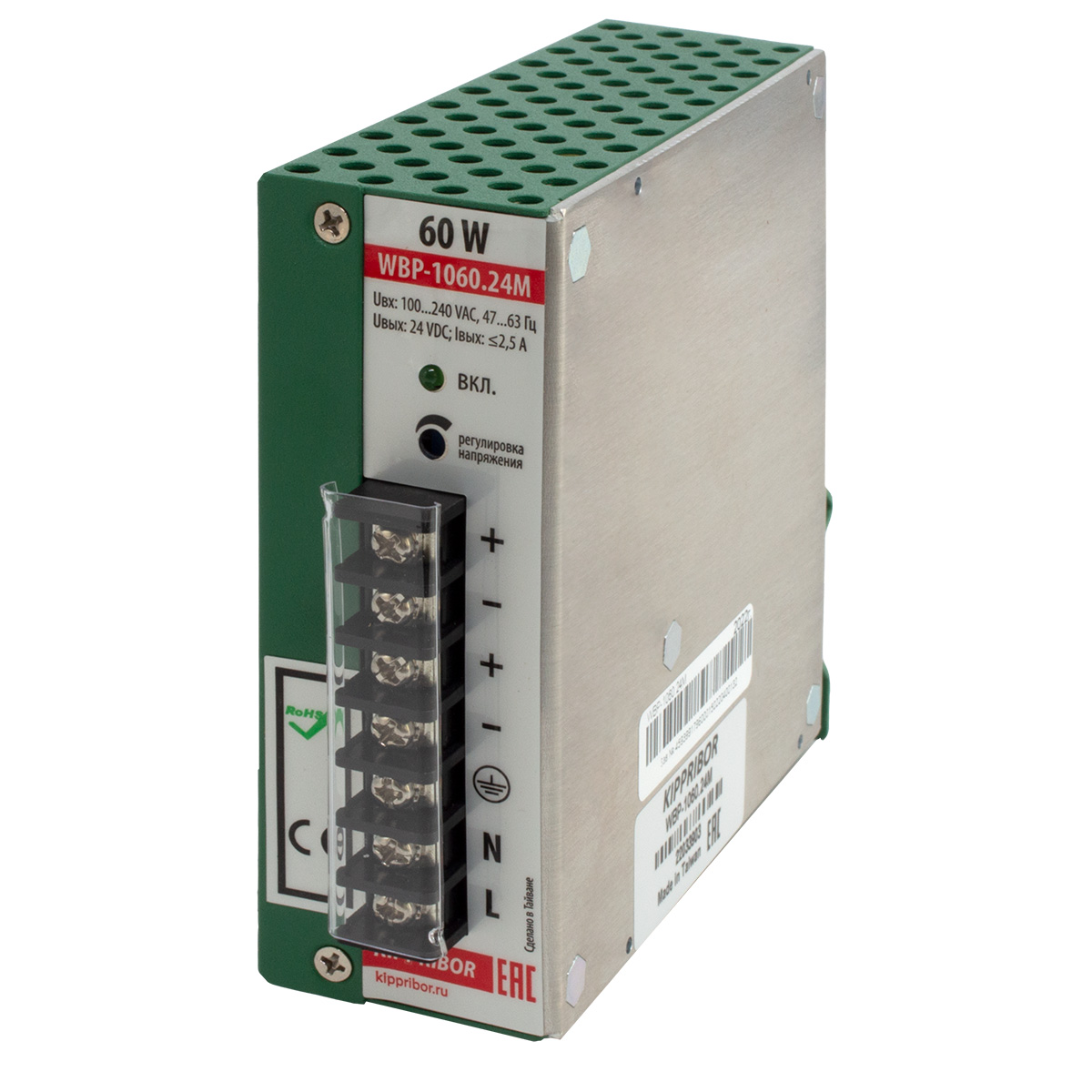

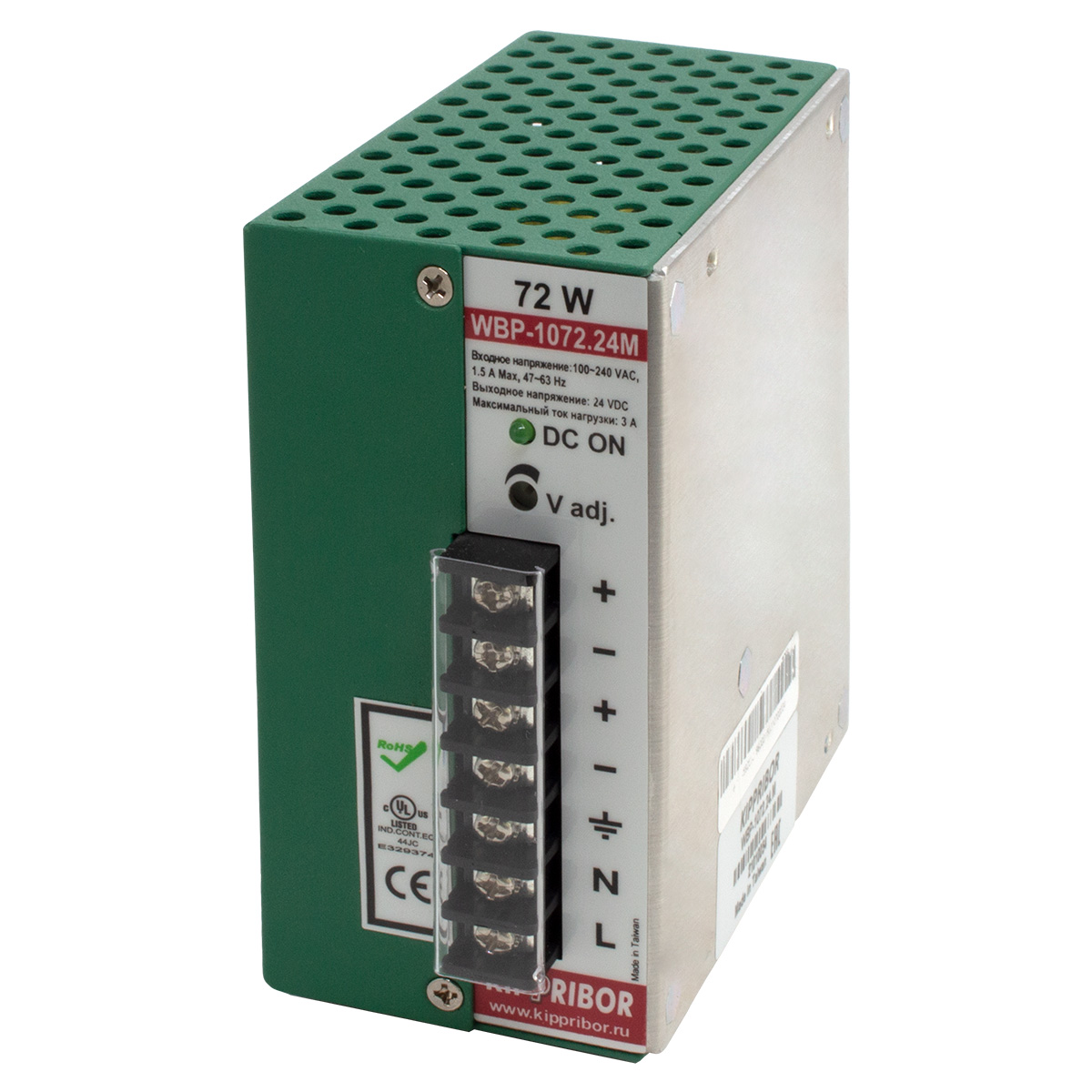

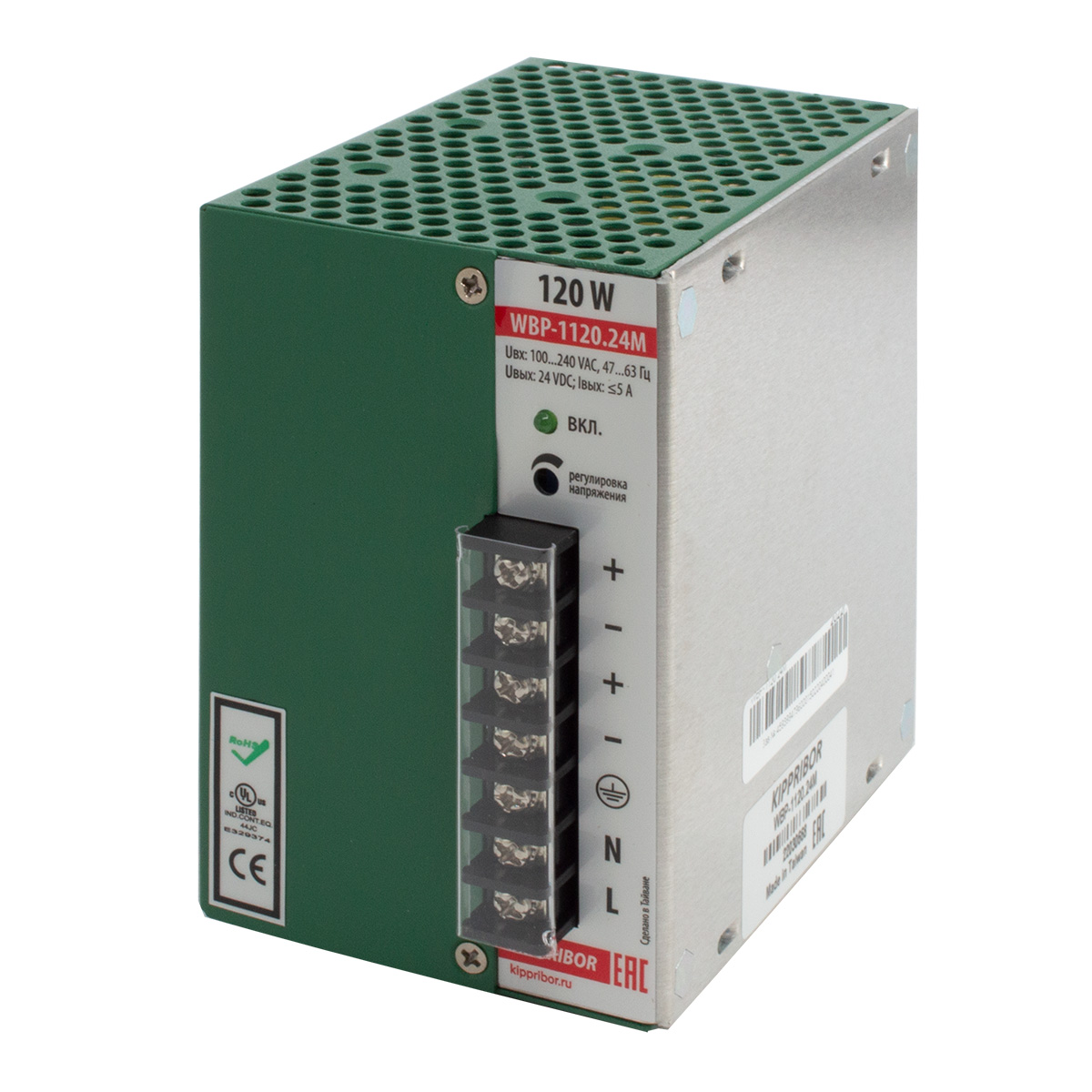

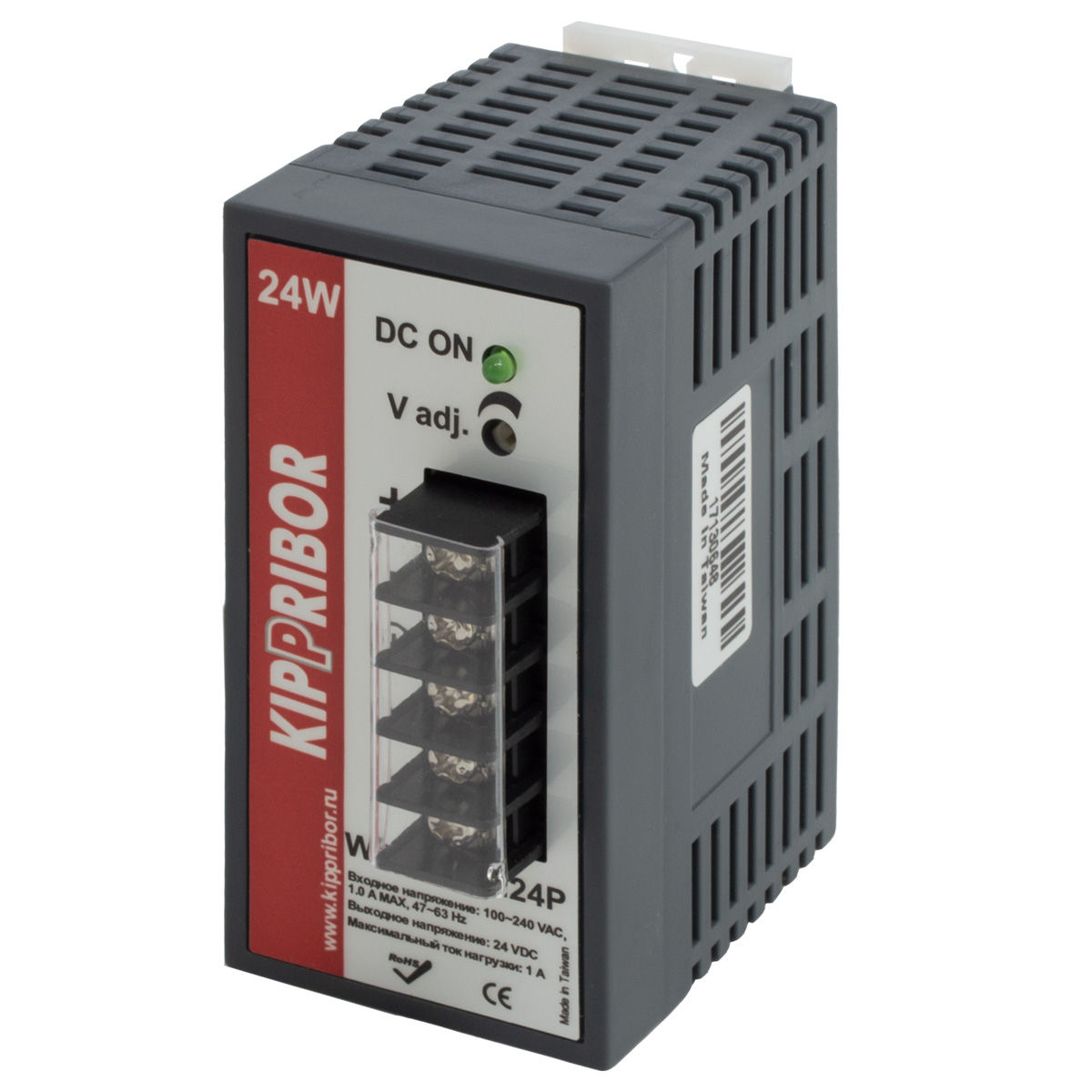

Блоки питания KIPPRIBOR серии WBP используются в промышленных системах автоматического управления в качестве источников стабилизированного напряжения 24 В постоянного тока, оснащенных комплексной защитой и возможностью точной подстройки величины выходного напряжения.

Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP:

Широкий диапазон мощностей позволяет выбрать оптимальную модификацию под конкретную нагрузку с током потребления 1…21 А.
Корпус промышленного исполнения со степенью защиты IP20 обеспечивает эффективную вентиляцию элементов блока.
Универсальный монтаж. Предполагается закрепление блока на поверхность или стандартную DIN-рейку.
Защитные функции предотвращают возможность выхода блока из строя при перенапряжении и коротком замыкании.
Рекомендованы для питания большинства общепромышленных устройств. Стабильность и величина пульсаций выходного напряжения позволяют применить блоки серии WBP для питания контроллеров, программируемых реле, нормирующих преобразователей, промежуточных и твердотельных реле, датчиков давления, устройств управления, светосигнальных ламп и прочих приборов и компонентов автоматизации
Возможность подстройки позволяет скорректировать величину выходного напряжения.
Удобный клеммный терминал оснащен легко монтируемой защитной крышкой.

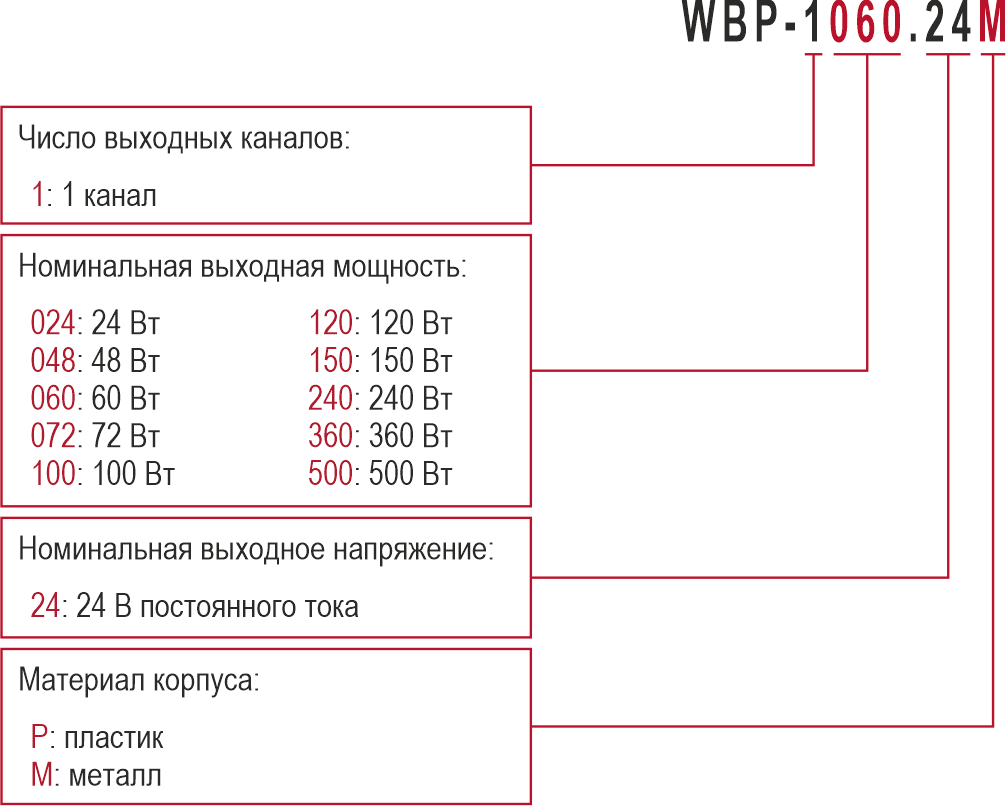

Модификации и характеристикиОписание Габаритные размеры Обозначение при заказе

Параметр	Значение
Модификация
Модификация	WBP- 1024.24P	WBP- 1048.24P	WBP- 1060.24M	WBP- 1072.24M	WBP- 1100.24M	WBP- 1120.24M	WBP- 1150.24M	WBP- 1240.24M	WBP- 1360.24M	WBP- 1500.24M
Входное напряжение	100…240 VAC							115/230 VAC
Частота входного напряжения	47…63 Гц
Максимальный входной ток	1 А	1 А	1 А	1,5 А	2,5 А	2,5 А	3,5 А	5 А	7 А	10 А
Максимальный пусковой ток в холодном состоянии	11 А (115 VAC)/ 22 А (230 VAC)		22 А (115 VAC)/ 44 А (230 VAC)
Ток утечки	3,5 мА
Число выходных каналов	1
Номинальное напряжение	24 VDC
Отклонение выходного напряжения	± 1%
Диапазон подстройки выходного напряжения	± 10%
Выходной ток	1 А	2 А	2,5 А	3 А	4 А	5 А	6,3 А	10 А	15 А	21 А
Номинальная мощность	24 Вт	48 Вт	60 Вт	72 Вт	100 Вт	120 Вт	150 Вт	240 Вт	360 Вт	500 Вт
Максимальное напряжение пульсаций	150 мВ
Степень защиты	IP20
Номинальный ток предохранителя входной цепи	2 А			3,15 А				5 А	8 А	10 А
От импульсных перенапряжений	Есть (встроенный варистор)
От короткого замыкания	Есть (с автоматическим восстановлением)
От повышения напряжения	Есть
Напряжение изоляции входная-выходная цепь	3000 VAC
Сопротивление изоляции входная-выходная цепь	100 МОм (при 500 VDC)
КПД	83%	83%	80%	81%	81%	81%	82%	82%	82%	84%
Средняя наработка на отказ	100000 часов
Допустимая вибрация	10…500 Гц в трех координатах
Температура эксплуатации	-40…+40°C
Относительная влажность	5…95% без конденсации влаги
Температура хранения	-40…+85°C
Материал корпуса	пластик		металл
Габаритные размеры	75,545 96 мм		12140 110 мм	12156 110 мм		12175 110 мм				121100 110 мм
Масса	185 г	230 г	493 г	608 г	608 г	681 г	681 г	796 г	821 г	1220 г

Модификации и характеристикиОписаниеГабаритные размеры Обозначение при заказе

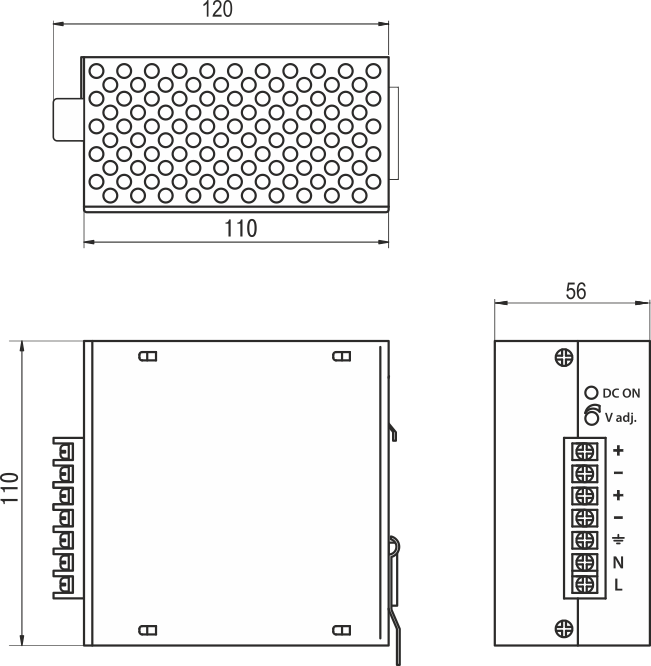

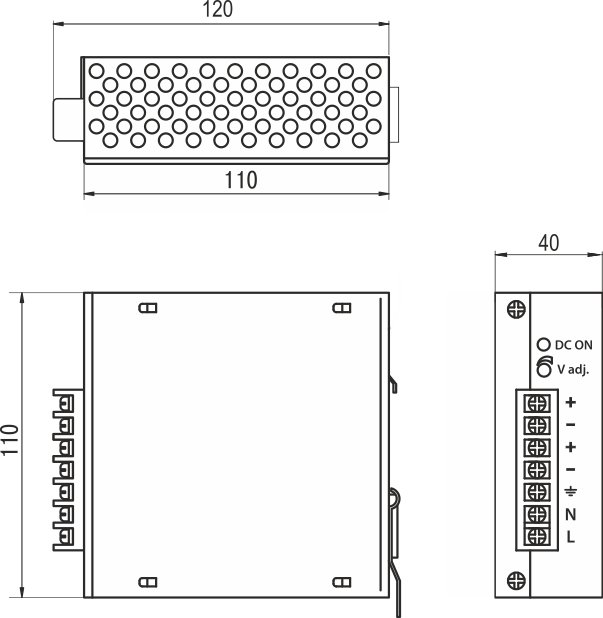

Схема установки блоков питания:

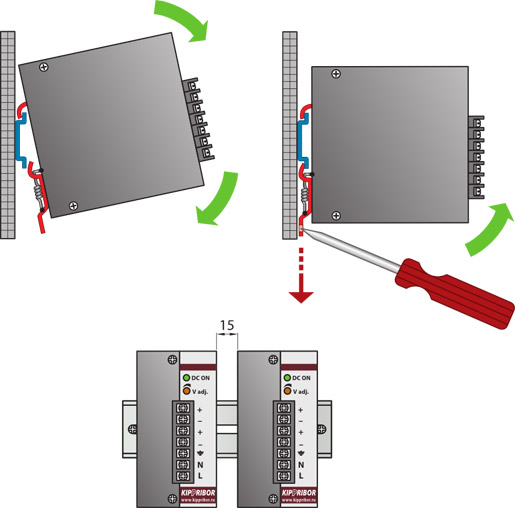

Монтаж на DIN-рейку

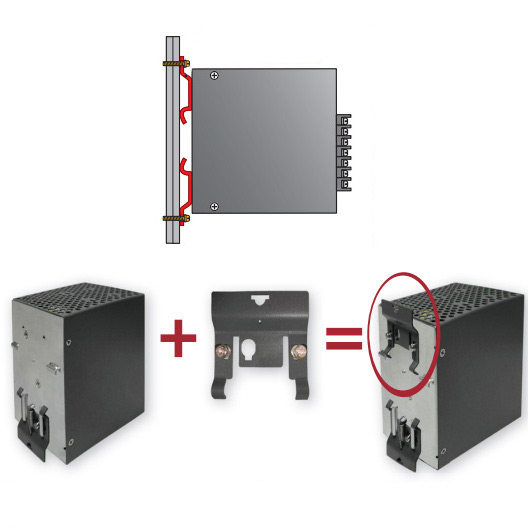

Монтаж на плоскость*

*- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость.

для блоков питания в металлическом корпусе (модификации WBP-1060, WBP-1072, WBP-1100, WBP-1120, WBP-1150, WBP-1240, WBP-1360, WBP-1500,) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.

Описание клемм, элементов управления и индикации промышленных блоков питания KIPPRIBOR серии WBP:

Обозначение на корпусе	Описание	Функциональное назначение
Вкл	Индикатор светодиодный зеленого цвета	Индикация подачи напряжения питания
Регулировка напряжения	Потенциометр	Подстройка величины выходного напряжения
+	Клемма выходного терминала	Плюсовая клемма выходного напряжения
-	Клемма выходного терминала	Минусовая клемма выходного напряжения
NC	Клемма выходного терминала	Не используемая клемма
	Клемма входного терминала	Клемма подключения заземляющего проводника
L	Клемма входного терминала	Клемма подключения фазного проводника
N	Клемма входного терминала	Клемма подключения нейтрального проводника

Модификации и характеристики ОписаниеГабаритные размерыОбозначение при заказе

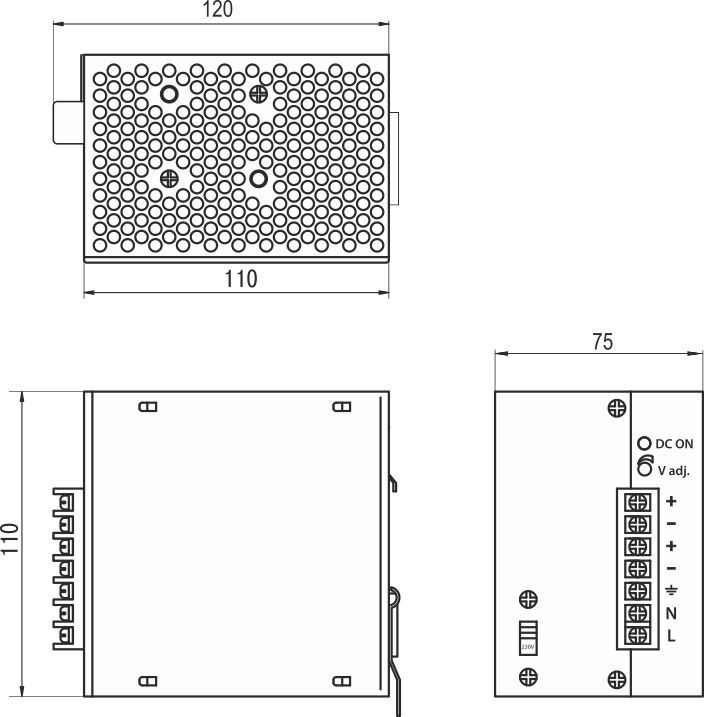

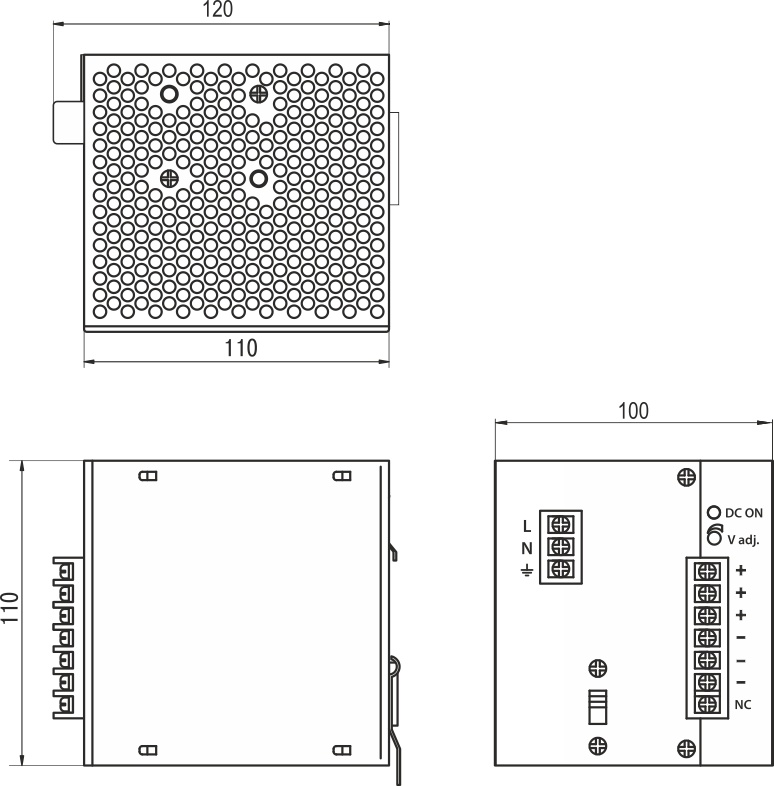

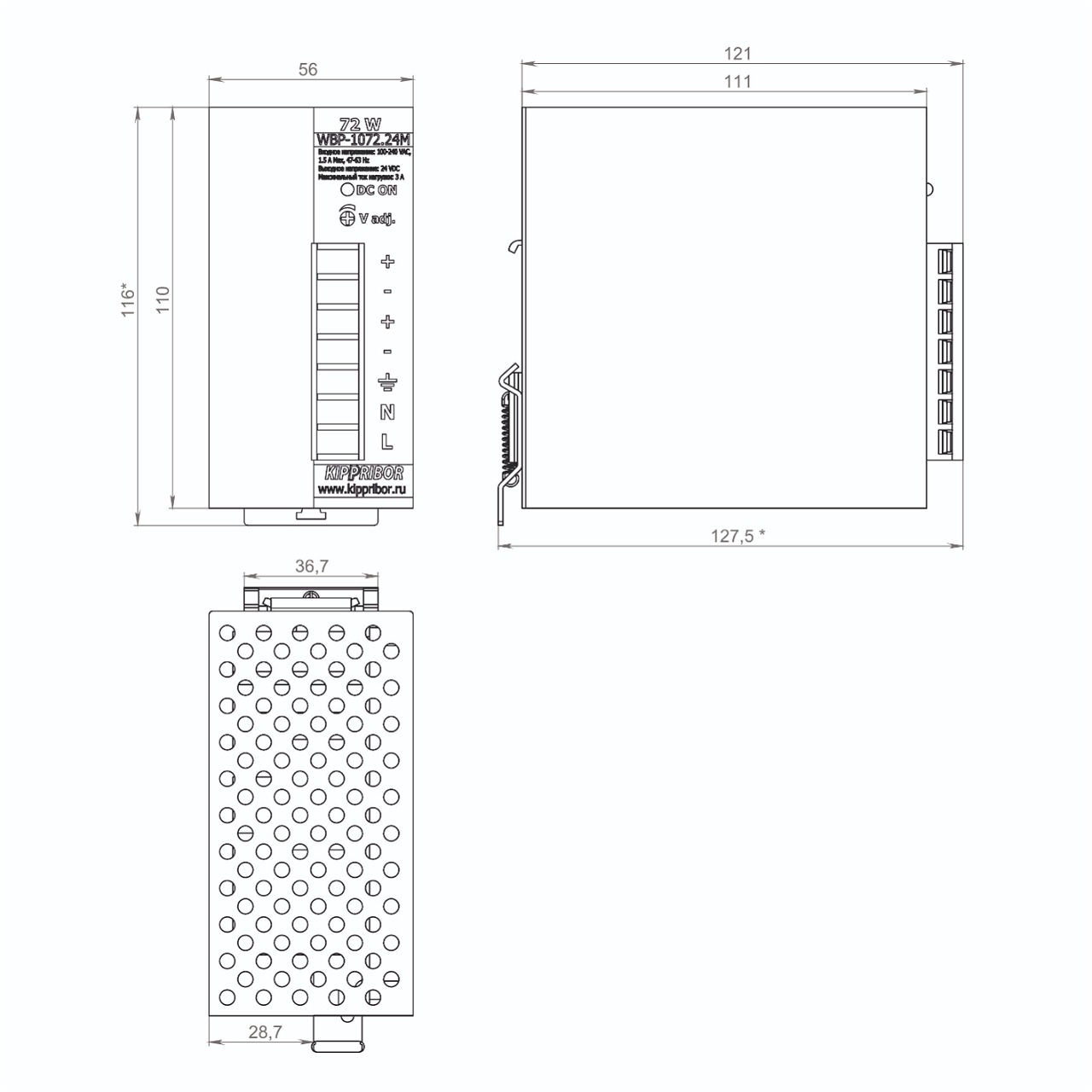

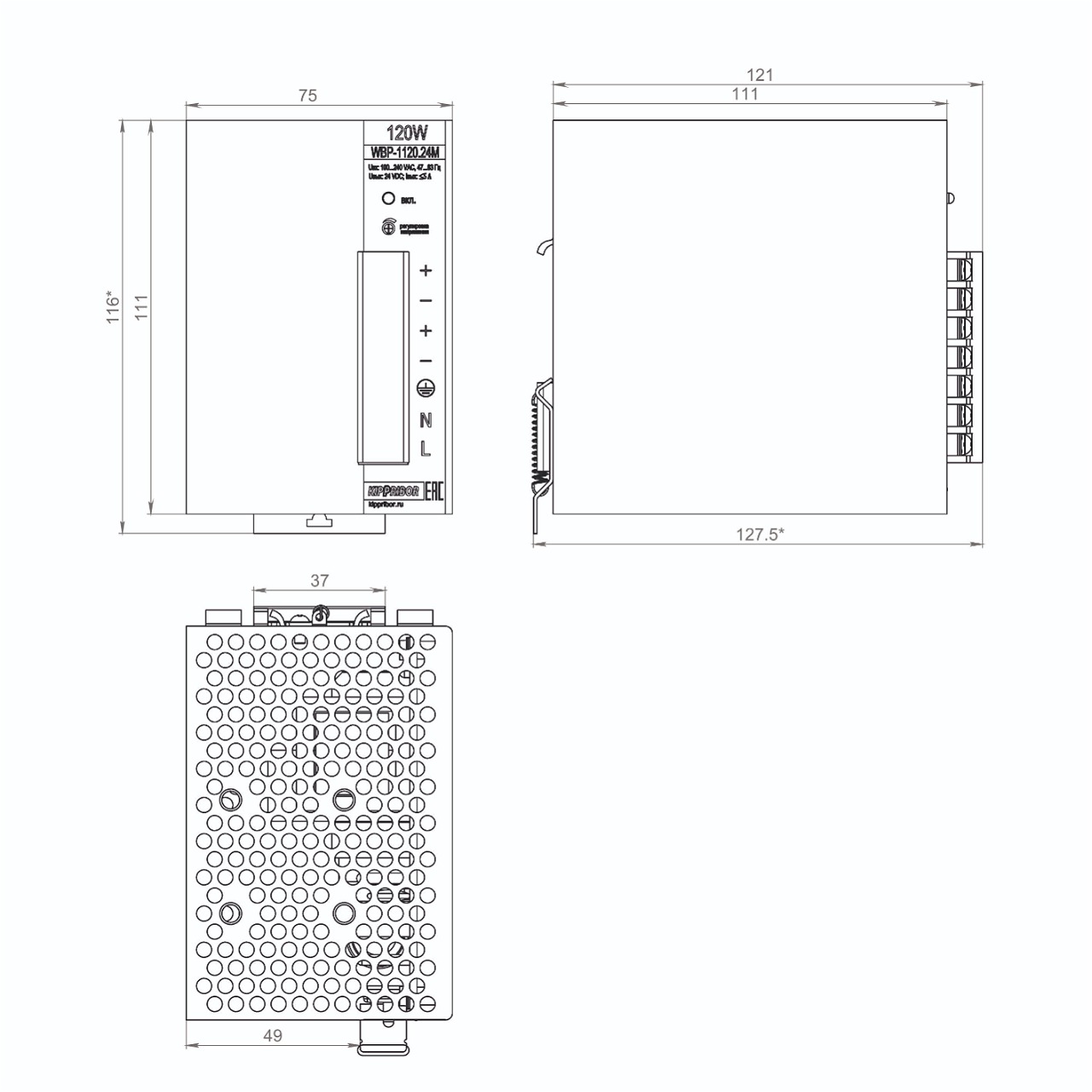

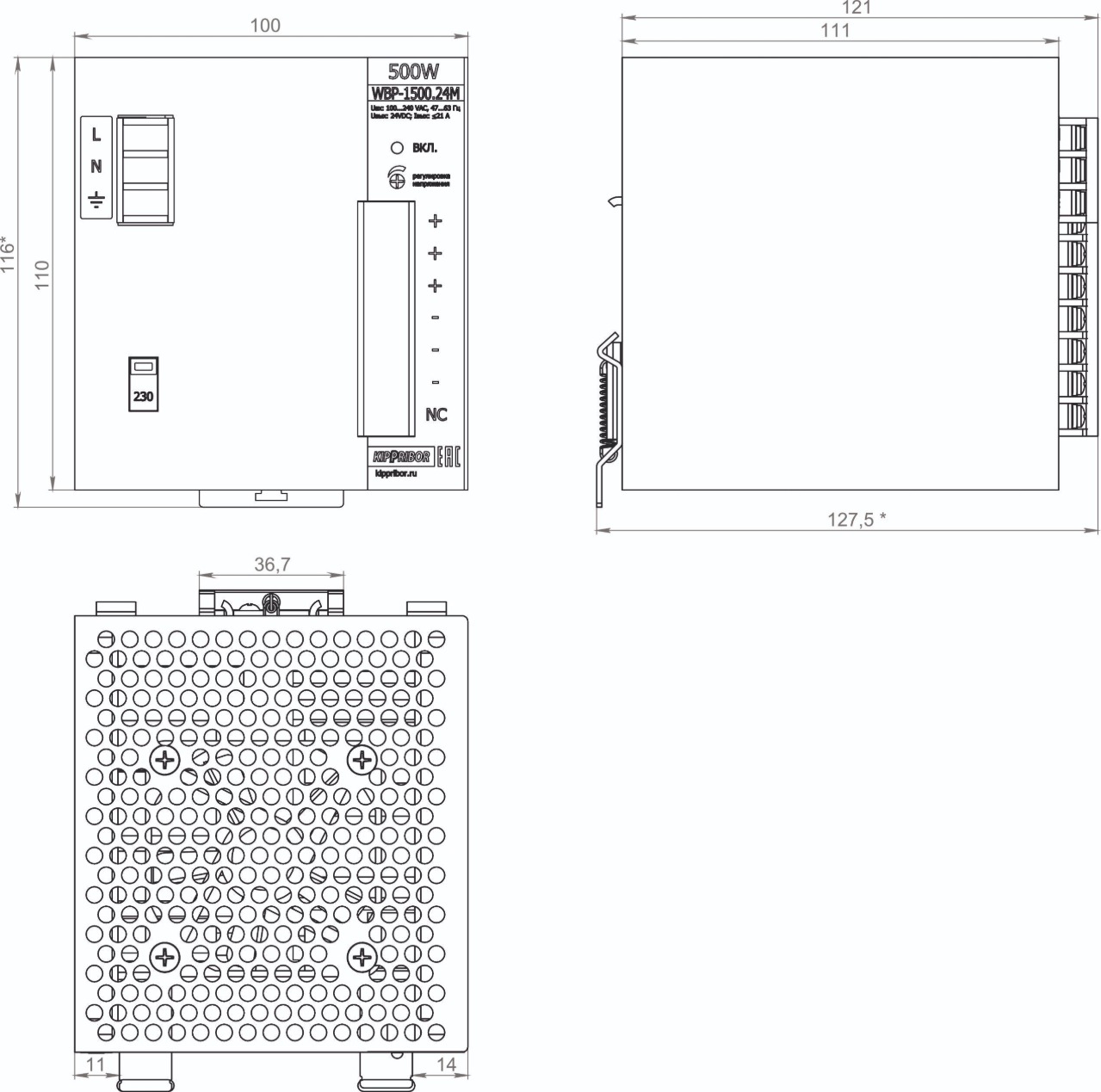

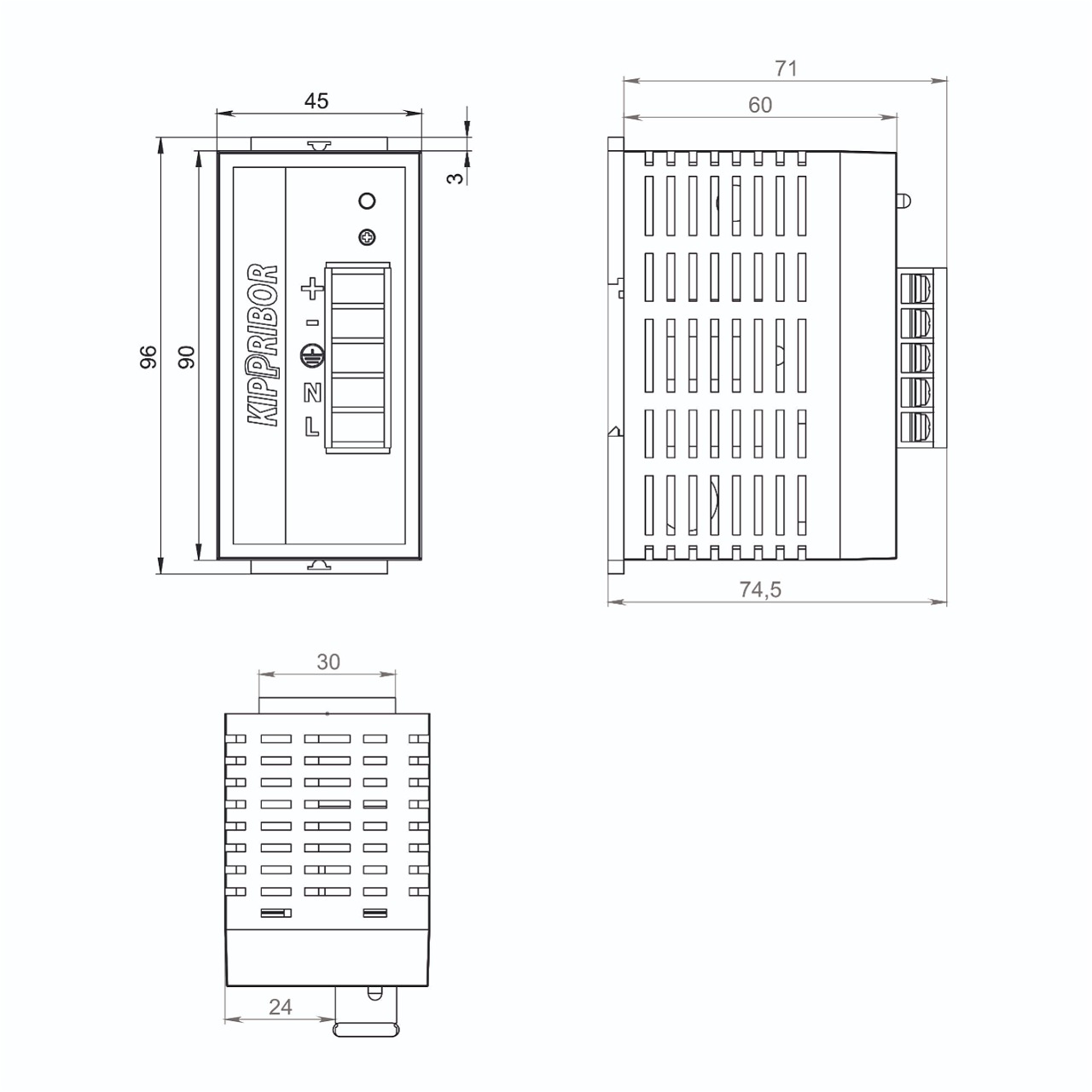

WBP-1024.24P / WBP-1048.24P пластиковый корпус:	WBP-1060.24M металлический корпус:	WBP-1072.24M / WBP-1100.24M металлический корпус:	WBP-1120.24M / WBP-1150.24M / WBP-1240.24M / WBP-1360.24M металлический корпус:	WBP-1500.24M металлический корпус:
