Термопары типов дТПК(ХА), дТПL(ХК) с кабельным выводом (модель ХХ4)

Термопары типов дТПК(ХА), дТПL(ХК) с кабельным выводом (модель ХХ4)

Другие типы датчиков: дТП xx5  /  дТС xx4  /  дТС xx5

Назначение:

Термоэлектрические преобразователи (термопары) представляют собой спай двух разнородных металлических проводников. Различают "рабочий" (измерительный) спай и "холодный" - свободные концы термопары, присоединенные к прибору. Пропорционально изменению температуры в рабочем спае, изменяется величина термоЭДС, фиксируемая прибором.

Предназначены для непрерывного измерения температуры различных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика. Применяются при установке датчика на небольшом расстоянии от измерительного прибора.




Основные критерии выбора датчиков:

  • Соответствие измеряемых температур рабочим диапазонам измерений датчиков
  • Соответствие прочности корпуса датчика условиям эксплуатации
  • Правильный выбор длины погружаемой части датчика и длины соединительного кабеля
Тип термопреобразователя Класс допуска Диапазон измерений Допустимые отклонения
ДТПК(ХА) 2 -40….+375 °С ± 1.5 °С
ДТПL(ХК) 2 -40….+300 °С ± 2.5 °С

Значение показателя тепловой инерции ДТП не превышает: 10 с — для термопреобразователей с неизолированным от корпуса измерительным спаем; 20 с - для термопреобразователей с изолированным от корпуса измерительным спаем, зависит от конструктива датчика.




Технические характеристики дТПК(ХА), дТПL(ХК) с кабельным выводом (модель ХХ4):

Характеристика Модель
ДТПК ХХ4 ДТПL XX4
Номинальная статическая характеристика K(XA) L(XK)
Рабочий диапазон измеряемых температур -400...+400 °С
Класс допуска 2
Условное давление 10 МПа
Исполнение рабочего спая термопары, относительно корпуса изолированный, неизолированный
Диаметр термоэлектродной проволоки 0,5; 0,7
Показатель тепловой инерции:
  • с изолированным рабочим спаем
  • с неизолированным рабочим спаем

  • не более 20 с
  • не более 10 с
Сопротивление изоляции не менее 100 МОм
Количество рабочих термопар в изделии 1 шт.
Степень защиты по ГОСТ 14254 IP54
Материал защитной арматуры сталь 12X18H10T




Конструктивное исполнение дТПК(ХА), дТПL(ХК) с кабельным выводом (модель ХХ4):

Конструктивное исполнение Модель Параметры Длина монтажной части L*, мм
Модели 014, 024 с кабельным выводом (ХХ4) 014 D = 5 мм L = 20 мм
024 D = 8 мм L = 30 мм
Модели 034, 044 с кабельным выводом (ХХ4) 034 D = 5 мм, M = 8х1 мм L = 20 мм
044 D = 8 мм, M = 12х1,5 мм L = 30 мм
Модели 054, 064, 074 с кабельным выводом (ХХ4) 054 D = 6 мм, M = 16х1,5 мм, S = 22 мм, h = 9 мм L, мм
60, 80, 100, 120, 160, 200,
250, 320, 400, 500
064 D = 8 мм, M = 20х1,5 мм, S = 27 мм, h = 8 мм
074 D = 10 мм, M = 20х1,5 мм, S = 27 мм, h = 8 мм

Модели 084 с кабельным выводом (ХХ4)

остальное см. мод.074

084 D = 10 мм, M = 20х1,5 мм, S = 27 мм, h = 8 мм
 Модели 094, 104, 114 с кабельным выводом (ХХ4) 094 D = 6 мм, D1 = 13 мм L, мм
60, 80, 100, 120, 160, 200,
250, 320, 400, 500, 630,
800, 1000
104 D = 8 мм, D1 = 18 мм
114 D = 10 мм, D1 = 18 мм
 Модели 094, 104, 114 с кабельным выводом (ХХ4) 124 D = 6 мм, M = 16x1,5 мм, S = 17 мм L, мм
60, 80, 100, 120, 160, 200,
250, 320, 400, 500
134 D = 8 мм, M = 20x1,5 мм, S = 22 мм
144 D = 10 мм, M = 20x1,5 мм, S = 22 мм

остальное см. мод.144

154 D = 10 мм, M = 20x1,5 мм, S = 22 мм
 Модели 174, 184, 194 с кабельным выводом (ХХ4) 174 D = 1,5 мм, D1 = 11,8 мм L, мм
60, 80 100, 120, 160,
200, 250
184 D = 3 мм, D1 = 11,8 мм
194 D = 5 мм, D1 = 11,8 мм
 Модель 204 с кабельным выводом (ХХ4) 204 M = 10x1 мм, S = 14 мм L, мм
40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

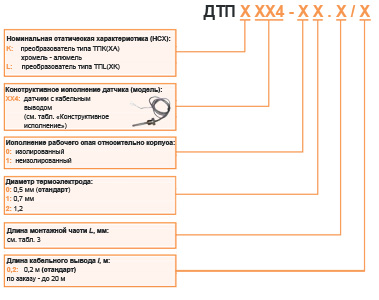

Обозначение при заказе дТПК(ХА), дТПL(ХК) с кабельным выводом (модель ХХ4):

Обозначение при заказе

* Модели датчиков с резьбовым креплением могут быть изготовлены с трубной резьбой по спец. заказу.




Пример обозначения при заказе: ДТПL054-00.60/1,5.

Это означает, что изготовлению и поставке подлежит термопара «хромель — копель» с диапазоном измерения температуры –40...+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054 (см. табл. 3).
