Термопары типов дТПК(ХА), дТПL(ХК) с клеммной головкой (модель ХХ5)

Термопары типов дТПК(ХА), дТПL(ХК) с клеммной головкой (модель ХХ5)

Другие типы датчиков: дТП xx4  /  дТС xx4  /  дТС xx5

Назначение:

Термоэлектрические преобразователи (термопары) представляют собой спай двух разнородных металлических проводников. Различают "рабочий" (измерительный) спай и "холодный" - свободные концы термопары, присоединенные к прибору. Пропорционально изменению температуры в рабочем спае, изменяется величина термоЭДС, фиксируемая прибором.

Предназначены для непрерывного измерения температуры различных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика.

В исполнении с клеммной головкой применяются при удаленной установке датчика от измерительного прибора. Позволяют оперативно заменить сигнальные провода при обрыве.




Основные критерии выбора датчиков:

  • Соответствие измеряемых температур рабочим диапазонам измерений датчиков
  • Соответствие прочности корпуса датчика условиям эксплуатации
  • Выбор длины погружаемой части датчика и длины соединительного кабеля
Тип термопреобразователя Класс допуска Диапазон измерений Допустимые отклонения
ДТПК(ХА) 2 -40….+1200 °С ± 0,0075Т °С
ДТПL(ХК) 2 -40….+600 °С ± (0,7°С+0,005Т) °С

Т — температура измеряемой среды, °С

Значение показателя тепловой инерции ДТП не превышает: 10 с — для термопреобразователей с неизолированным от корпуса измерительным спаем; 60 с — для термопреобразователей с изолированным от корпуса измерительным спаем, зависит от конструктива датчика.




Технические характеристики дТПК(ХА), дТПL(ХК) с кабельным выводом (модель ХХ5):

Характеристика Модель
ДТПК ХХ5 ДТПL XX5
Номинальная статическая характеристика (НСХ) K(XA) L(XK)
Рабочий диапазон измеряемых температур -40...+1200 °С
(см. материал защитной арматуры)
-40...+600 °С
Класс допуска 2
Условное давление 10 МПа
Исполнение рабочего спая термопары, относительно корпуса изолированный, неизолированный
Диаметр термоэлектродной проволоки 0,7; 1,2; 3,2
Показатель тепловой инерции:
  • с изолированным рабочим спаем
  • с неизолированным рабочим спаем

  • не более 60 с
  • не более 10 с
Сопротивление изоляции не менее 100 МОм
Количество рабочих термопар в изделии 1 шт.; 2 шт.
Степень защиты по ГОСТ 14254 IP54
Материал защитной арматуры
  • сталь 12Х18Н10Т (Тmax до 800 °С)
  • сталь 08Х20Н14С2 (Тmax до 900 °С)
  • сталь 15Х25Т (Тmax до 1000 °С)
  • сталь ХН45Ю (Тmax до 1100 °С*)
  • керамика МКРц (Тmax до 1100 °С*)
сталь 12X18H10T

* до 1200 °С при работе в кратковременном режиме




Конструктивное исполнение дТПК(ХА), дТПL(ХК) с клеммной головкой (модель ХХ5):

исполнение Конструктивное Модель Параметры Материал защитной арматуры (диапазон температур) Длина монтажной части L***, мм
ДТПL ДТПК
Модель 015, 025 с кабельным выводом (ХХ5) 015 D=8 мм сталь 12Х18Н10Т (-200...+600 °С) сталь 12Х18Н10Т (-200...+800 °С) L, мм
60, 80,
100, 120,
160, 200,
250, 320,
400, 500,
630, 800,
1000, 1250,
1600, 2000
025 D=10 мм сталь 12Х18Н10Т (-200...+800 °С) или сталь 08Х20Н14С2 (-200...+900 °С)
Модель 035, 045 с кабельным выводом (ХХ5) 035 D=8 мм,
M=20х1,5 мм,
S=22 мм
сталь 12Х18Н10Т (-200...+800°С)
045 D=10 мм,
M=20х1,5 мм,
S=22 мм
сталь 12Х18Н10Т (-200...+800 °С) или сталь 08Х20Н14С2 (-200...+900 °С)
Модель 055с кабельным выводом (ХХ5) 055 D=10 мм,
M=20х1,5 мм,
S=22 мм
сталь 12Х18Н10Т (-200...+800 °С)
Модель 065, 075, 085 с кабельным выводом (ХХ5) 065 D=8 мм,
M=20х1,5 мм,
S=27 мм
075 D=10 мм,
M=20х1,5 мм,
S=27 мм
сталь 12Х18Н10Т (-200...+800 °С) или (-200...+900 °С)
085 D=10 мм,
M=27х2 мм,
S=32 мм
Модель 095 с кабельным выводом (ХХ5) 095 D=10 мм,
M=20х1,5 мм,
S=22 мм
сталь 12Х18Н10Т (-200...+800 °С)
Модель 095 с кабельным выводом (ХХ5) 105 D=8 мм, M=20х1,5 мм, S=27 мм
Модель 115 с кабельным выводом (ХХ5) 115* D=20 мм сталь 12Х18Н10Т (-200...+800 °С) или сталь 15Х25Т (-200...+1000 °С) или сталь ХН45Ю (-200...+1100 °С, до 1200 °С при работе в кратковременном режиме) L1 / L2, мм
500 / 400,
1000 / 800,
1600 / 1250
Модель 125 с кабельным выводом (ХХ5) 125* D=20 мм L, мм
250, 320,
400, 500,
630, 800,
1000, 1250,
1600, 2000
Модель 135 с кабельным выводом (ХХ5) 135* D=20 мм,
M=27х2 мм,
S=32 мм
Модель 145 с кабельным выводом (ХХ5) 145** D=12 мм,
D1=20 мм
керамика МКРц (-200...+1100 °С, до 1200 °С при работе в кратковременном режиме) L, мм
250, 320,
400, 500,
630, 800,
1000, 1250,
1600, 2000
Модель 155 с кабельным выводом (ХХ5) 155* D=20 мм,
D1=30 мм
Модель 165 с кабельным выводом (ХХ5) 165* D=20 мм,
D1=30 мм,
M=27х2 мм,
S=32 мм
Модель 185, 195 с кабельным выводом (ХХ5) 185 D=10 мм,
M=22х1,5 мм,
S=27 мм
сталь 12Х18Н10Т (-200...+800 °С) L, мм
80, 100,
120, 160,
200, 250,
320, 400
195 D=10 мм,
M=27х2 мм,
S=27 мм
Модель 205, 215 с кабельным выводом (ХХ5) 205 D=10 мм,
M=22х1,5 мм,
S=27 мм,
R=9,5 мм
215 D=10 мм,
M=27х2 мм,
S=32 мм,
R=12 мм
Модель 265 с кабельным выводом (ХХ5) 265 D=6 мм,
M=22х1,5 мм,
S=27 мм
L, мм
80, 100,
120, 160,
200, 250,
320, 400,
500, 630,
800, 1000

* Рекомендуемый диаметр термоэлектродов 3,2 мм.

** Диаметр термоэлектродов только 1,2 мм.

*** Длина монтажной части L выбирается при заказе.

Исполнение коммутационной головки Стандартное исполнение Увеличенное
Пластмассовая Пластмассовая коммутационная головка в стандартном исполнении. Пластмассовая коммутационная головка в увеличенном исполнении.
Металлическая Металлическая коммутационная головка в стандартном исполнении. Металлическая коммутационная головка в увеличенном исполнении.




Обозначение при заказе дТПК(ХА), дТПL(ХК) с клеммной головкой (модель ХХ5):

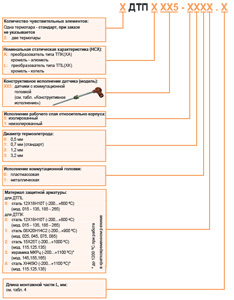

Обозначение при заказе дТПК(ХА), дТПL(ХК) с клеммной головкой (модель ХХ5)

Модели датчиков с резьбовым креплением могут быть изготовлены с трубной резьбой по спец. заказу.




Пример обозначения при заказе: ДТПK045-0211.120.

Это означает, что изготовлению и поставке подлежит термопара «хромель — алюмель», материал защитной арматуры — сталь 08Х20Н14С2 с диапазоном измерения температуры –200...+900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 1,2 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.
