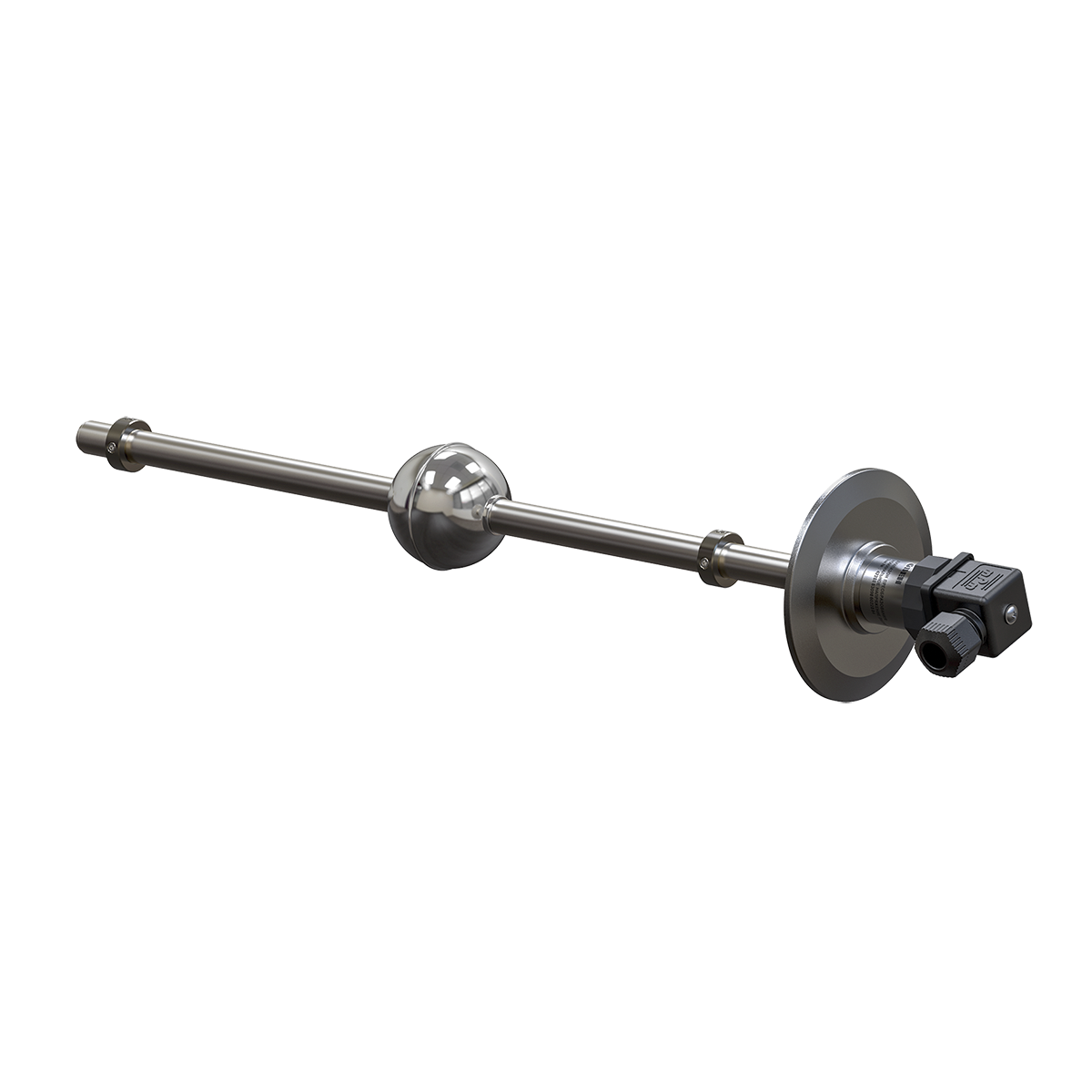

Поплавковые датчики уровня ОВЕН ПДУ-И с токовым выходом 4...20 мА

Поплавковые датчики уровня ПДУ

Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И

  • Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
  • Дискретность преобразования: 5 или 10.
  • Температура измеряемой среды: – 60…+ 125 °C.
  • Давление: от вакуума до 2 MПa.
  • Плотность рабочей среды: ≥ 0,65 г/см3.
  • Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
  • Срок службы – 10 лет.
  • Самая низкая цена в сегменте подобной продукции.

Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.

Применение датчиков уровня ОВЕН ПДУ-И

Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Технические характеристики поплавковых датчиков ОВЕН ПДУ-И

Наименование параметра
Значение
Электрические параметры
Схема подключения
Двухпроводная
Род питающего тока
Постоянный
Напряжение питания, В
12…36
Выходной сигнал, мА
4…20
Потребляемая мощность, Вт, не более
1
Сопротивление нагрузки, Ом, не более
определяется по формуле: (U – 8)·50,
где U – напряжение питания, В
Метрологические характеристики
Диапазон преобразования уровня, мм
от 0 до 250...4000
(в зависимости от исполнения)
Дискретность преобразования уровня, мм
5 или 10
Дополнительная погрешность преобразования от температуры, % на 10 °С, не более
0,2
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре
Вертикально
Типоразмер присоединительной резьбы
G2
Размер «под ключ», мм
36
Материал рабочей части датчика
Сталь 12Х18Н10Т и AISI 316 (поплавок)
Степень защиты по ГОСТ 14254
IP65

Условия эксплуатации

  • Температура окружающей среды от -40 до +85 °С.
  • Температура контролируемой среды от -60 до +125 °С.
  • Давление контролируемой среды не более 4 МПа.
  • Плотность контролируемой среды не менее 0,65 г/см3.
  • Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

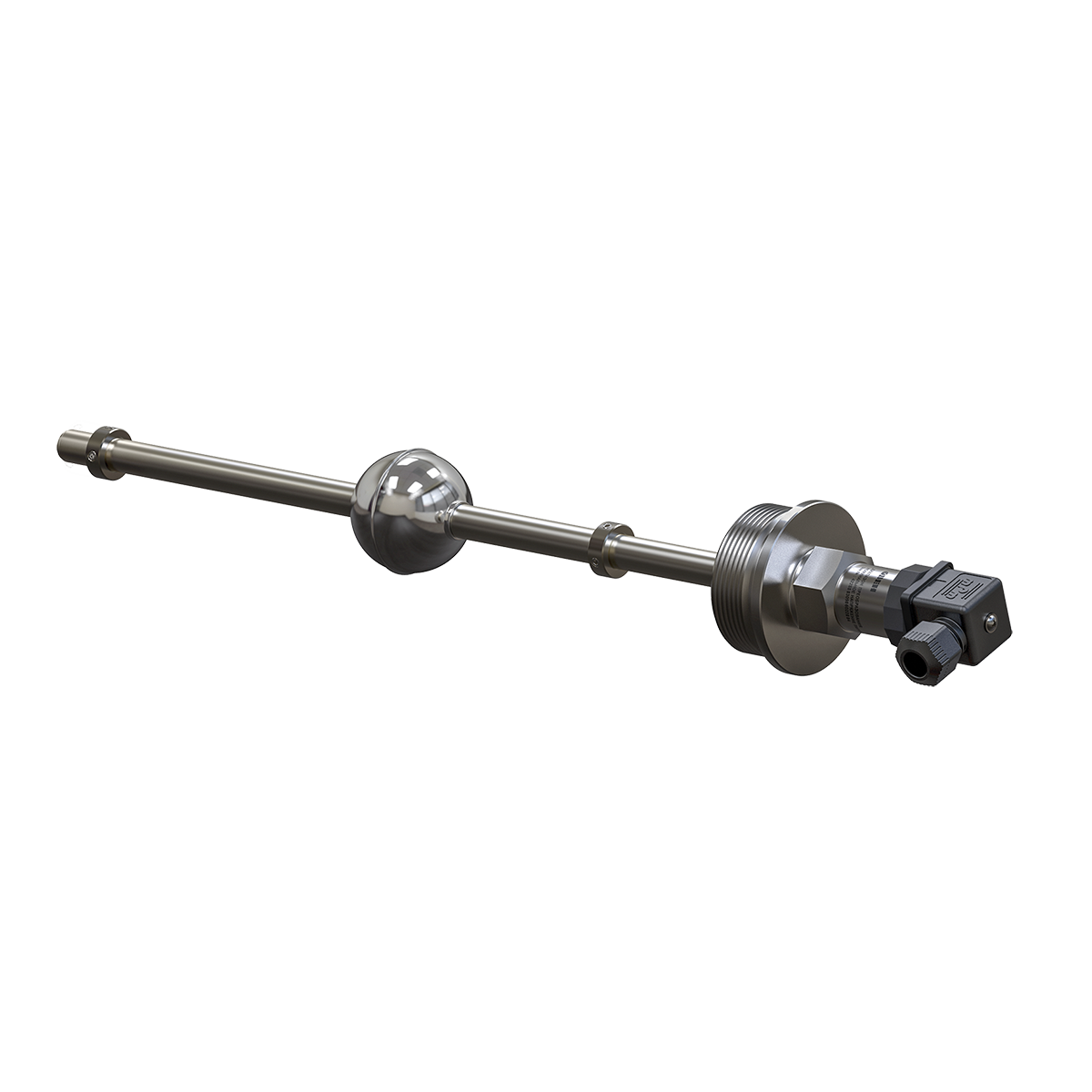

ОВЕН ПДУ-И с присоединением G2

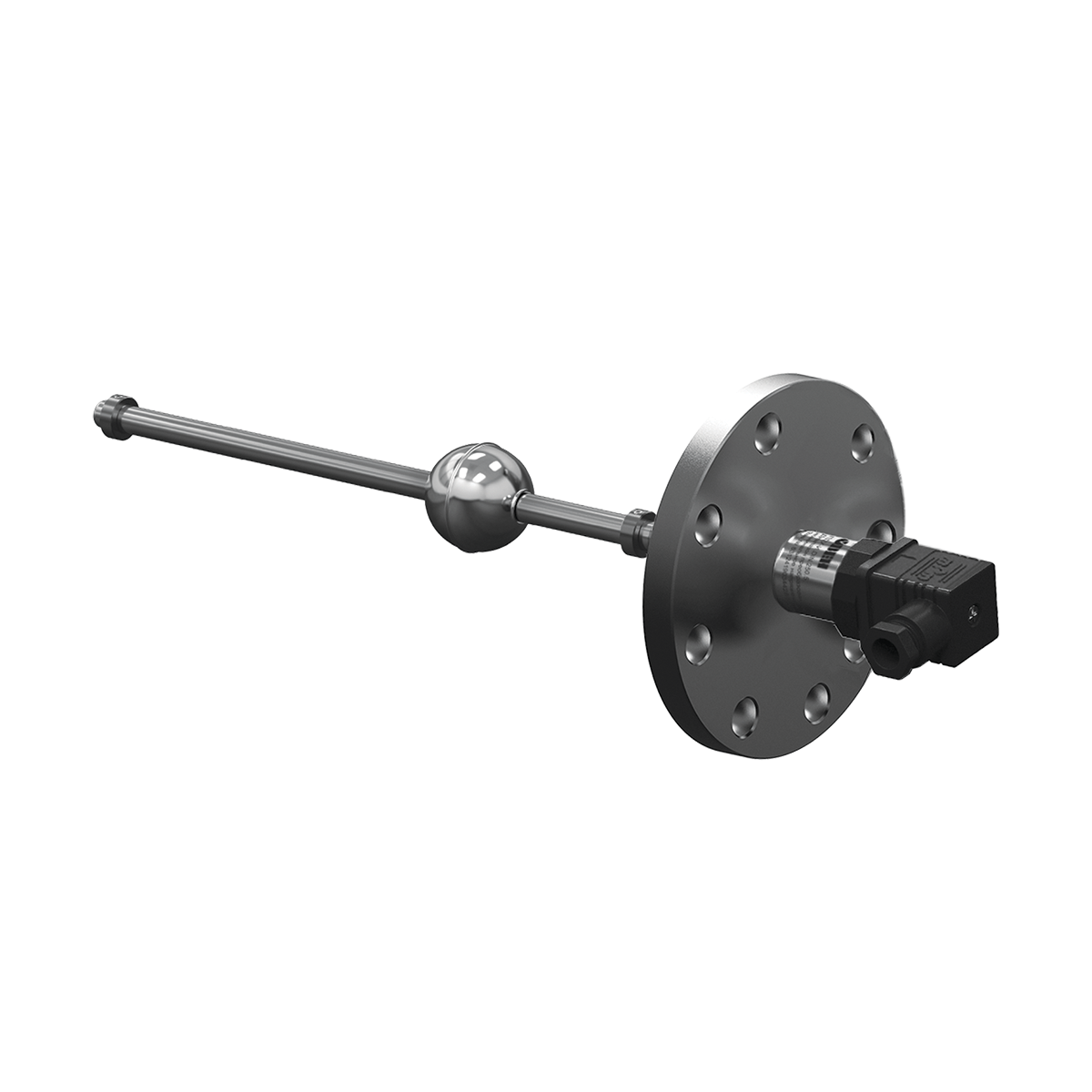

ОВЕН ПДУ-И с фланцевым присоединением* в соответствии с ГОСТ 33259-2015

* срок изготовления и стоимость предоставляется по запросу.

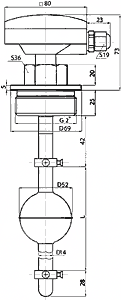

Габаритные и присоединительные размеры датчиков

Габаритные размеры датчика ПДУ-И


pdf Руководство по эксплуатации ПДУ-И
11414.pdf 842 Kb
pdf Руководство по эксплуатации ПДУ-И.DIN
11413.pdf 879 Kb
