LMP 331 BDSensors датчик давления

Особенности

ДАТЧИК ИЗБЫТОЧНОГОДАВЛЕНИЯ LMP 331

  • Датчик для измерения давления в технологических процессах.
  • Тонкопленочный керамический сенсор.
  • Класс защиты IP 65-68.
  • Диапазон измерений: от 0...1,6 м вод. ст. до 0...600 м вод. ст.
  • Диапазон температур измеряемой среды -25 ... 135 оС.
  • Основная погрешность 0,50% FSO.
  • Внесен в ГОСРЕЕСТР под No 23573-02
  • Диапазоны давления: от 0...1,6 м вод. ст. до 0...600 м вод. ст.
  • Индивидуальная настройка диапазона по требованию заказчика
  • Выходные сигналы: 4...20 мА / 2-х пров. 0...10 В / 3-х пров.
  • Основная погрешность 0,50% FSO
  • Керамический сенсор без инертного масла, устойчивость к воздействию агрессивных сред (кислоты, щелочи)
  • Открытая мембрана
  • Устойчивость сенсора к механическим воздействиям
  • Долговременная стабильность характеристик
  • Высокая степень защиты от неправильного подключения, коротких замыканий и перепадов напряжений
  • Прочная и надёжная конструкция для тяжелых условий эксплуатации
  • Продолжительный срок службы
  • Изготовление датчиков с требуемыми характеристиками под заказ

Модель датчика LMK 331 специально разработана для проведения контролирующих измерений в технологических процессах. Благодаря применению керамического сенсора датчик устойчив к воздействия агрессивных сред. Штуцер выполнен из нержавеющей стали марки 1.4571, для агрессивных сред применяются пластики: PVDF или PVC.

Датчик оснащен открытой мембраной, что позволяет проводить измерение давления вязких сред. В качестве уплотнительной прокладки для порта давления использован материал FKM. Возможно также применение других эластомеров по требованию заказчиков.

Области применения:

  • непрерывные измерения уровня жидкости
  • пищевая промышленность
  • химическая промышленность
  • фармацевтическая промышленность
  • медицинское оборудование

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ



ДИАПАЗОНЫ ДАВЛЕНИЯ

Номинальное давление PN изб. [бар]

0…0,16

0,25

0,4

0,6

1,0

1,6

2,5

4

6

10

16

25

40

60

Уровень [м вод. ст.]

1,6

2,5

4

6

10

16

25

40

60

100

160

250

400

600

Максимальная перегрузка Pmax [бар]

0,6

0,6

1,5

1,5

3

7

7

12

12

25

50

50

120

120

ВЫХОДНОЙ СИГНАЛ / ПИТАНИЕ

Стандартное исполнение: 2-х проводное

Дополнительно: 3-х проводное

Ток: 4…20 мА / UB=12...36 B Ex-версия: UB=14...28 B

Напряжение: 0…10 В / UB=14...36 B

ХАРАКТЕРИСТИКИ

Основная погрешность (нелинейность, гистерезис, повторяемость)

≤ ±0,5% FSO1)

Сопротивление нагрузки

Токовый выход, 2-проводное исполнение: Rmax= [(UВ-UB min)/0,02] Ом

Напряжение, 3-проводное исполнение: Rmin= 10 кОм

Влияние отклонения напряжения питания и сопротивления нагрузки на погрешность

Напряжение питания: ≤ ±0,05% FSO / 10 В

Сопротивление нагрузки: ≤ ±0,05% FSO / кОм

ВЛИЯНИЕ ТЕМПЕРАТУРЫ

Допускаемая приведенная погрешность[%FSO / 10 К]

≤ ±0,2

Диапазон термокомпенсации [оС]

-25...85

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Сопротивление изоляции

> 100 МОм

Защита от короткого замыкания

Постоянно

Обрыв

Не повреждается, но и не работает

Электромагнитная совместимость

Излучение и защищённость согласно EN 61326

Искробезопасный вариант исполнения

Тип датчика: DX3-LMK331

Присоединение - нерж. сталь: II 1 G EEx ia IIC T4

Присоединение - пластик: II 2 G EEx ia IIC T4

(только для 4…20 мА / 2 пров.)/

Максимальные безопасные величины: напряжение 28 В, ток 93 мА, мощность 660 мВт

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

Измеряемая среда [оС]

-25...135

Электроника / компоненты [оС]

-25...85

Хранение [оС]

<p class="just">-40...125

УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ

Вибростойкость

10 g RMS (20…2000 Гц)

Ударопрочность

100 g / 11 мс

ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ

Стандартное исполнение - IP 65

Разъем DIN 43650

Дополнительно - IP 67

Разъем Binder 723 (5-конт.) / Кабельный ввод PG7, включая 2 м кабеля

Разъем DIN 43650 (IP 67) / М 12х1 (4-конт.)

Дополнительно - IP 68

Разъем Buccaneer / Другое исполнение – под заказ

МЕХАНИЧЕСКОЕ ПРИСОЕДИНЕНИЕ

Стандартное исполнение

G 3/4“ торцевая мембрана (PN<1 бар) / G 1 1/2“ торцевая мембрана (0,6 ≤PN ≤ 60 бар)

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ

Присоединение G 1 1/2’’

Штуцер

Стандартно: нержавеющая сталь 1.4571 / Дополнительно: PVC / PVDF

Корпус

Нержавеющая сталь 1.4305 (303)

Уплотнение

Стандартно: FKM / Другое исполнение – под заказ

Мембрана

Керамика Al2O3 96%

Контактирующие со средой части

Штуцер, уплотнение, мембрана

Присоединение G 3/4’’

Штуцер

Стандартно: нержавеющая сталь 1.4571 / Дополнительно: PVC / PVDF

Корпус

Нержавеющая сталь 1.4301 (304) / Дополнительно: PVC / PVDF

Уплотнение

PN ≤ 25 бар: FKM / PN > 25 бар: NBR / Другое исполнение – под заказ

Мембрана

Керамика Al2O3 96%

Контактирующие со средой части

Штуцер, уплотнение, мембрана

ПРОЧЕЕ

Потребление тока

При токовом выходном сигнале: 25 мA max / При вольтовом выходном сигнале: 7 мA max

Вес

ок. 150 г

Установочное положение

Любое

1) FSO (Full Scale Output) - диапазон выходного сигнала.

FKM - фтористый каучук (витон), NBR - нитриловый каучук..

PVC - покрытие пластизол, PVDF - покрытие ПВФ2.

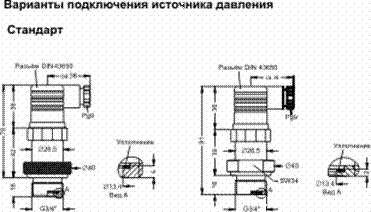

РАЗМЕРЫ / СОЕДИНЕНИЯ

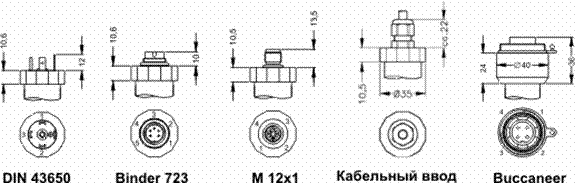

Электрические разъёмы



Подключение

выводов

Разъёмы

DIN 43650

Binder 723

(5-конт.)

М 12х1

(4-конт.)

Buccaneer

(4-конт.)

Цвет провода

2-пров. исполнение:

Питание +

Питание -

Защитное заземление



1

2

Клемма заземления



3

4

5



1

2

4



1

2

4



Белый

Коричневый

Оплётка

3-пров. исполнение:

Питание +

Питание -

Сигнал +

Защитное заземление



1

2

3

Клемма заземления



3

4

1

5



1

2

3

4



1

2

3

4



Белый

Коричневый

Зелёный

Оплётка

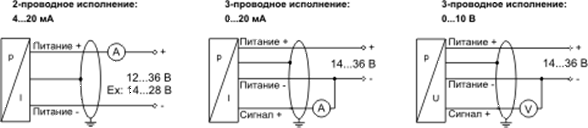

Схема подключения
