Каскадный контроллер для управления насосами с преобразователем частоты ОВЕН СУНА-122

Каскадный контроллер для управления насосами с преобразователем частоты ОВЕН СУНА-122

ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.

Контроллер ОВЕН СУНА-122 предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

Использование каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

  • осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
  • снизить затраты на потребление электроэнергии;
  • обеспечить точное поддержание заданного давления и равномерный износ насосов;
  • защитить все насосы системы от аварийных ситуаций;
  • сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.

Преимущества СУНА-122

  • Прибор полностью совместим с ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3.
  • Простая интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII).
  • Интуитивно-понятное русскоязычное меню.
  • Возможность доработки пользовательского алгоритма под задачу заказчика.
  • Температура эксплуатации: -20…+55 °С.

Алгоритмы работы прибора СУНА-122

Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:
№ алгоритма Название алгоритма Описание алгоритма Функциональная схема Пример

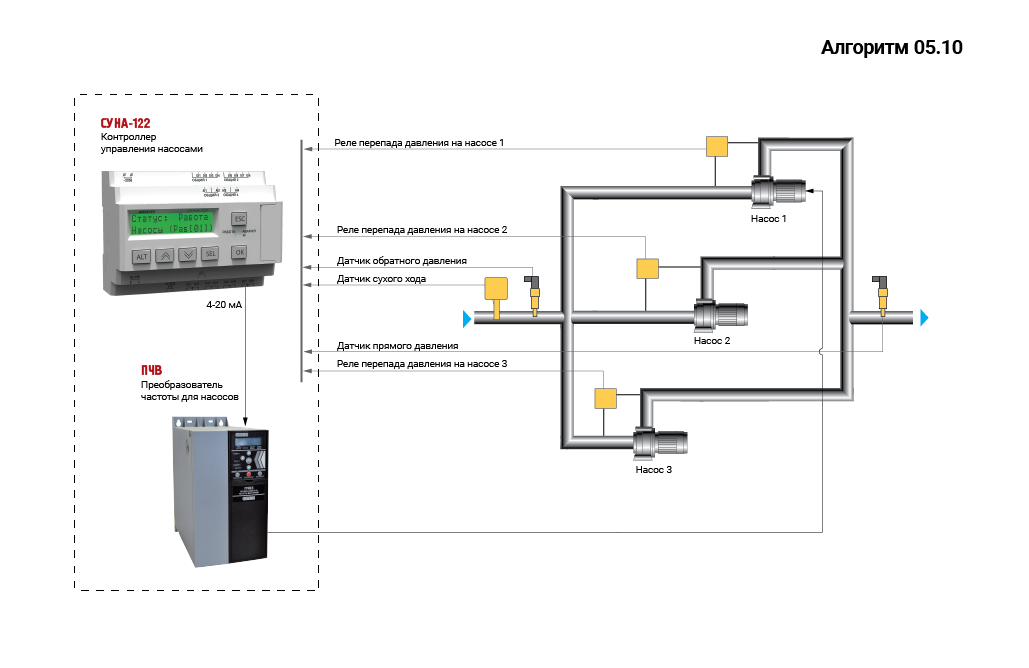

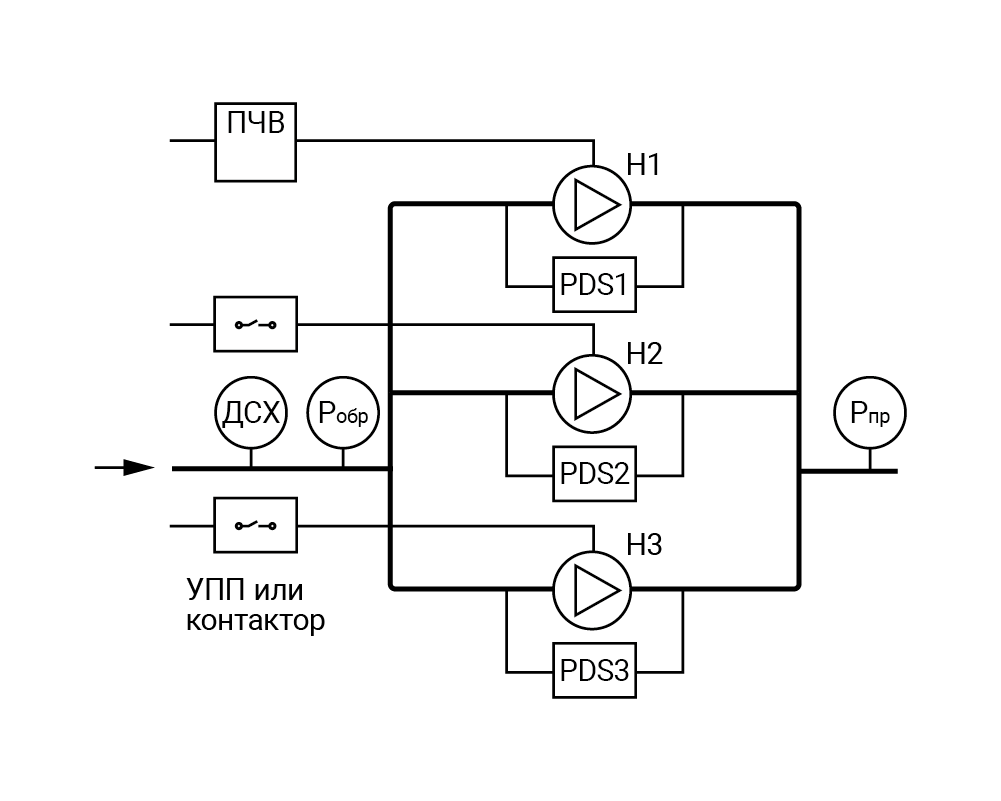

05.10 Регулирование давления (3 насоса) по аналоговому датчику давления 1 частотный преобразователь, постоянный мастер без чередования Функциональная схема алгоритм 05.10 Пример алгоритм 05.10

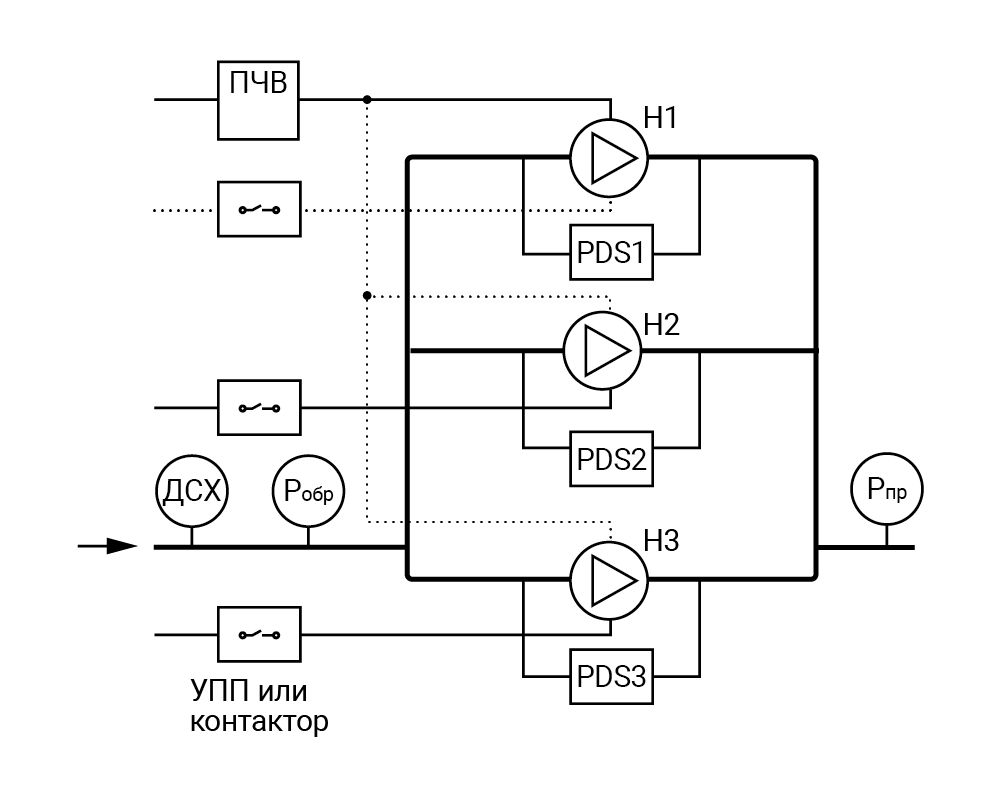

05.20 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса Функциональная схема алгоритм 05.20 Пример алгоритм 05.20

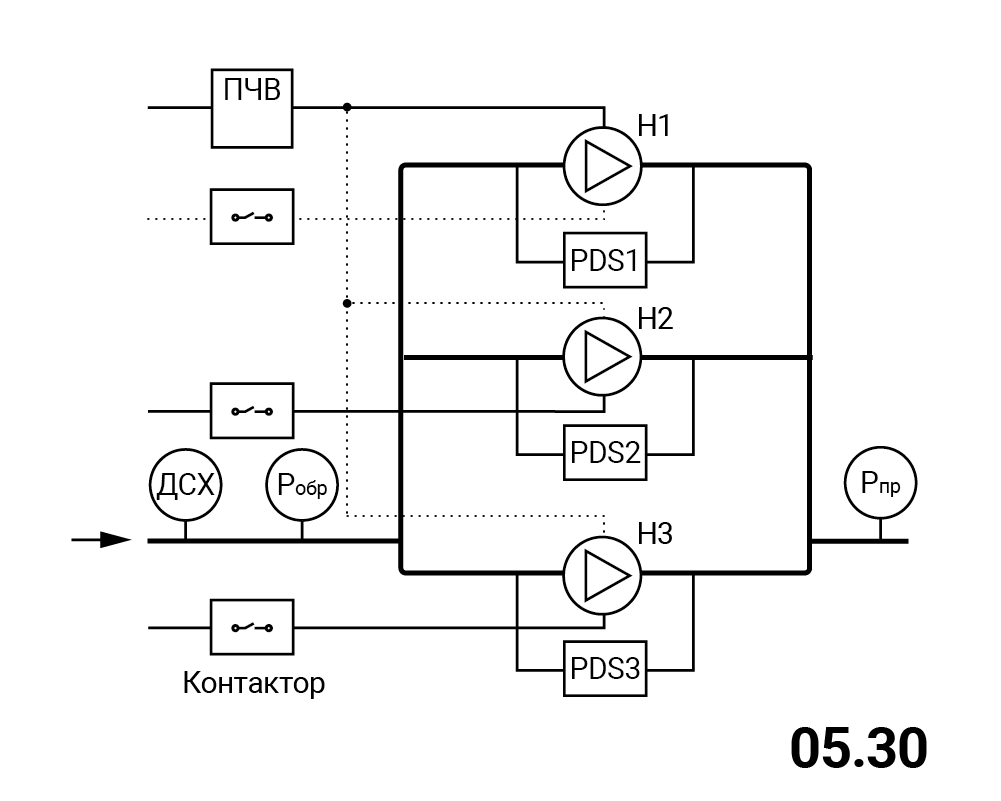

05.30 1 частотный преобразователь, переменный мастер с чередованием Функциональная схема алгоритм 05.30 Пример алгоритм 05.20

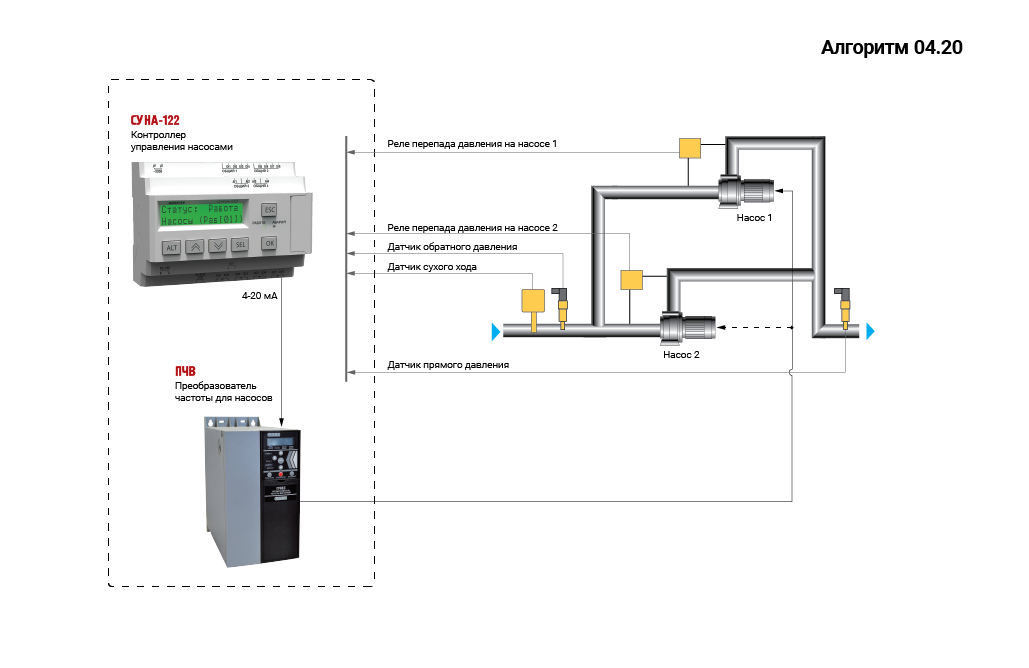

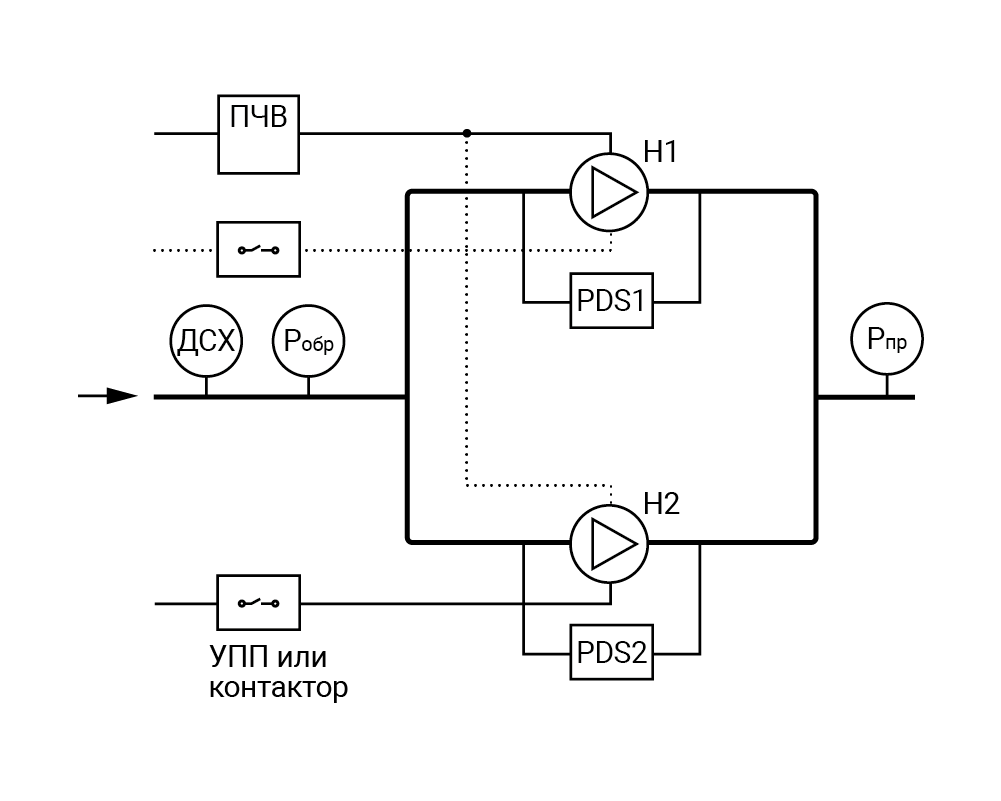

04.20 Регулирование давления (2 насоса) по аналоговому датчику давления 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса Функциональная схема алгоритм 04.20 Пример алгоритм 04.20

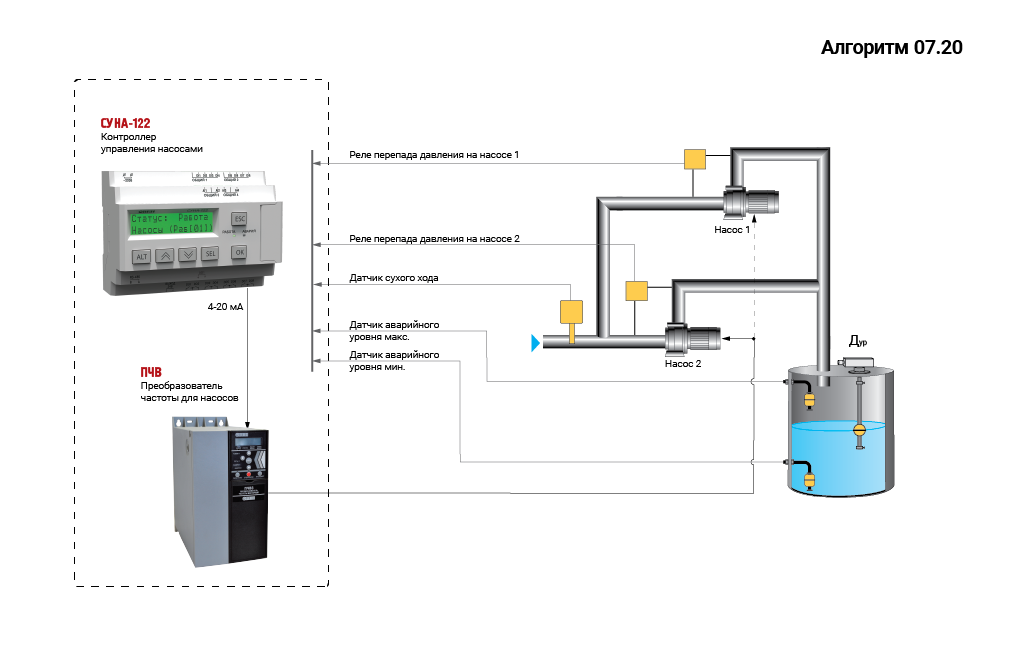

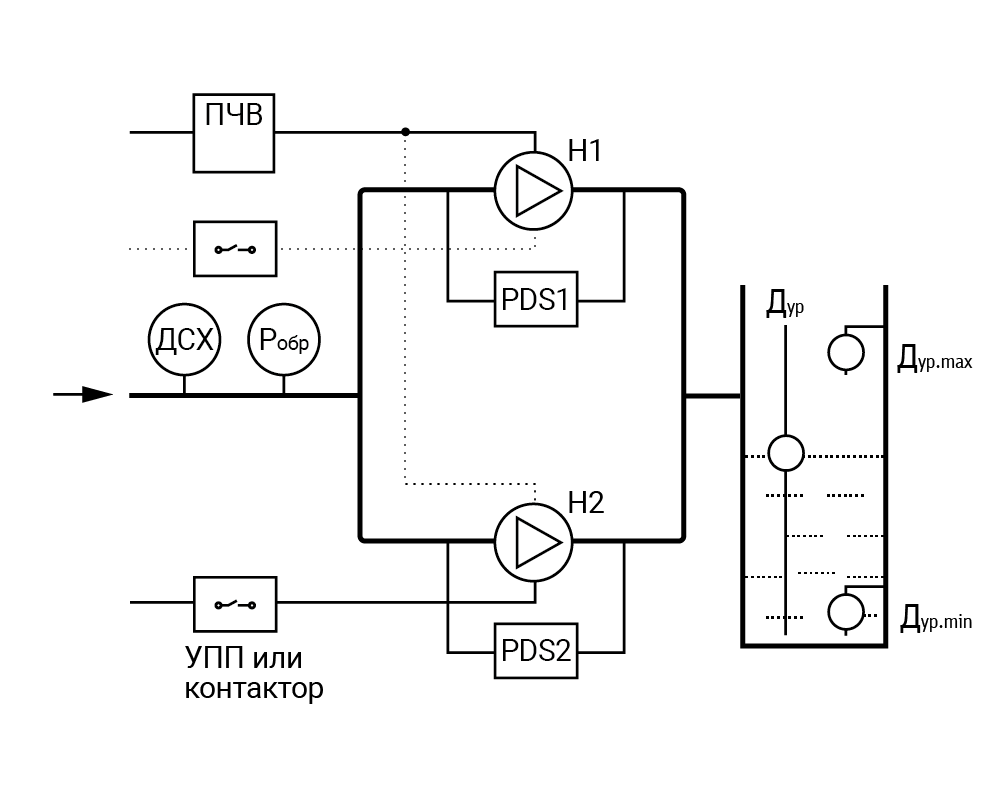

07.20 Регулирование уровня (2 насоса) по аналоговому датчику давления. 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса Функциональная схема алгоритм 07.20 Пример алгоритм 07.20

Технические характеристики ОВЕН СУНА-122

Наименование
Значение (свойства)
СУНА-122.220.хх
СУНА-122.24.хх
Диапазон напряжения питания, В
94…264 (номинальное 120…230 В, при 47…63 Гц)
19…30 (номинальное 24 В)
Гальваническая развязка
есть
Электрическая прочность изоляции, В
2830 (между входом питания и другими цепями)
1780 (между входом питания и другими цепями)
Потребляемая мощность, не более
17 ВА
10 Вт
Встроенный источник питания
есть
-
Выходное напряжение встроенного источника питания постоянного тока, В
24±3
-
Ток нагрузки встроенного источника питания, мА, не более
100
-
Электрическая прочность изоляции (между выходом питания и другими цепями), В
1780
-
Сетевые возможности
Интерфейс связи
RS-485
Протокол связи
Modbus RTU, Modbus ASCII
Режим работы
Slave
Скорость передачи данных, бит/сек
9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса
Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм
123×90×58
Степень защиты корпуса по ГОСТ 14254-96
IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)
0,6
Средний срок службы, лет
8
Дискретные входы
Количество входов
8
Номинальное напряжение питания, В
230 (переменный ток)
24 (постоянный ток)
Максимально допустимое напряжение питания, В
264 (переменный ток)
30 (постоянный ток)
Тип датчика для дискретного входа
Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
Ток «логической единицы», мА
0,7…1,45
2…4
Ток «логического нуля», мА
0…0,5
0…0,5
Уровень сигнала, соответствующий «логической единице», В
159…264
15…30
Уровень сигнала, соответствующий «логическому нулю», В
0…40
-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом
1,5 сек
2 мс
Гальваническая развязка
Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В
1780 между группами входов
2830 между другими цепями контроллера
Аналоговые входы
Количество
4
Тип измеряемых сигналов, униполярный
4…20 мА
Предел основной приведенной, погрешности, %
±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом
121
Значение наименьшего значащего разряда
6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более
10
Гальваническая развязка
Отсутствует
Дискретные выходы
Количество выходных устройств
8
Тип выходного устройства
Дискретный, релейные (нормально разомкнутые контакты)
Гальваническая развязка
Индивидуальная
Электрическая прочность изоляции, В
2830
Коммутируемое напряжение в нагрузке, В, не более:
– для цепи постоянного тока
30 (резистивная нагрузка)
– для цепи переменного тока
250 (резистивная нагрузка)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В переменного тока и cosφ >0,95;
3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более
5 (резистивная нагрузка)
– для цепи переменного тока, А, не более
10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее
10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее
10 000 000
Электрический ресурс реле, циклов, не менее
200 000: 3 А при 125 В переменного тока, резистивная нагрузка
100 000: 3 А при 250 В переменного тока
100 000: 5 А, 30 В постоянного тока, резистивная нагрузка
25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Аналоговые выходы
Количество выходных устройств
1
Тип выходного устройства
ЦАП «параметр-ток»
Диапазон генерации тока, мА
4…20
Напряжение питания, В
12…30
Внешняя нагрузка не более, кОм
1
Гальваническая развязка
есть (индивидуальная)
Электрическая прочность изоляции, В
2830
Индикация и элементы управления
Тип дисплея
текстовый монохромный ЖКИ с подсветкой, 2х16 символов
Дискретные индикаторы
два светодиодных индикатора (красный и зеленый)
Количество механических кнопок
6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:
  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: -20…+55 °С.
  • Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Высота над уровнем моря не более 2000 метров.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
  • По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
  • По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
  • Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
  • По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
  • для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
  • для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.



Руководство по эксплуатации СУНА-122

Декларация о соответствии на СУНА-12Х 24В

Декларация о соответствии на СУНА-12Х 220В
