Контроллер для управления насосами СУНА-121

Контроллер для управления насосами СУНА-121

Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.



СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

  1. Чередование 2-х насосов.
  2. Чередование 3-х насосов.
  3. Регулирование давления, 2 насоса, по реле давления.
  4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
  5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
  6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
  7. Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
  8. Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.
  9. Управление канализационной насосной станцией, 2 насоса либо по аналоговому и одному (двум) дискретному(ым) датчикам уровня, либо по четырём дискретным датчикам уровня.

Алгоритм работы СУНА-121 можно сменить самостоятельно. Прошивка осуществляется с помощью конфигуратора, который можно скачать в разделе «Документация».

При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.

Функциональные преимущества:

  • Возможность дистанционного управления насосами по RS-485.
  • Возможность смены алгоритма управления.
  • Интуитивно-понятное русскоязычное меню.
  • Индикация на ЖК дисплее с подсветкой.
  • Модификации с питанием от сети ~230 В и =24 В.
  • Температура эксплуатации: -20…+55 °С

Базовые функции алгоритмов СУНА-121

  • Контроль исправности насоса.
  • Контроль температуры насоса.
  • Задержки перед и между включениями насосов.
  • Контроль наличия воды на входе станции.
  • Контроль максимального давления на выходе станции.
  • Распределение наработки между насосами.
  • Резервирование насосов.

№ алгоритма
Название алгоритма
Описание алгоритма
Функциональная схема
Пример
01.00
Чередование 2-х насосов.
Управление насосной станцией из двух насосов одного типоразмера.

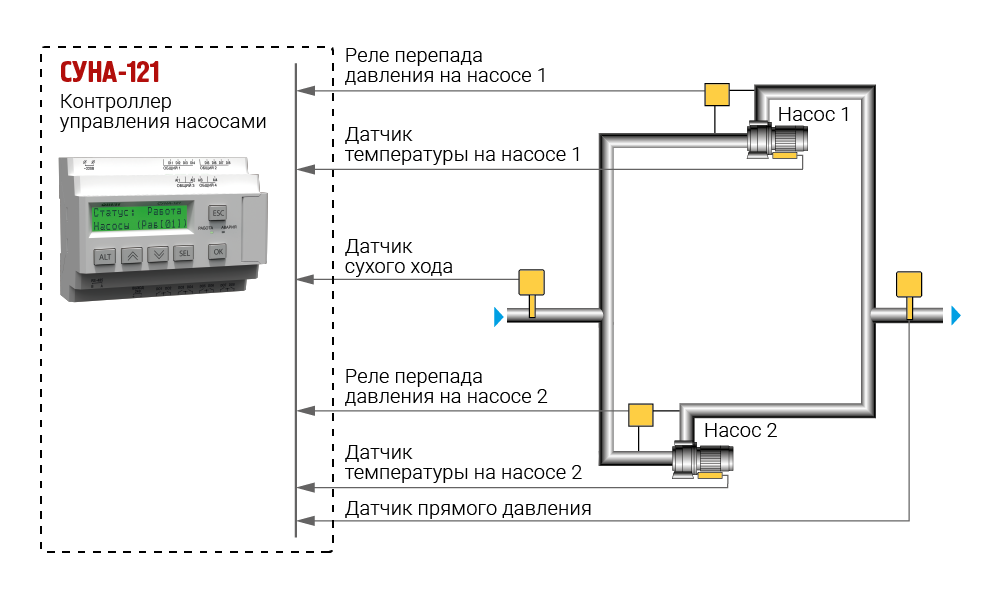

Функциональная схема СУНА-121 алгоритм 1
СУНА-121 Пример алгоритма 1
02.00
Чередование 3-х насосов.
Управление насосной станцией из трех насосов одного типоразмера.
Функциональная схема СУНА-121 алгоритм 2
СУНА-121 Пример алгоритма 2
03.00
Регулирование давления 2-мя насосами по реле давления.
Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления.

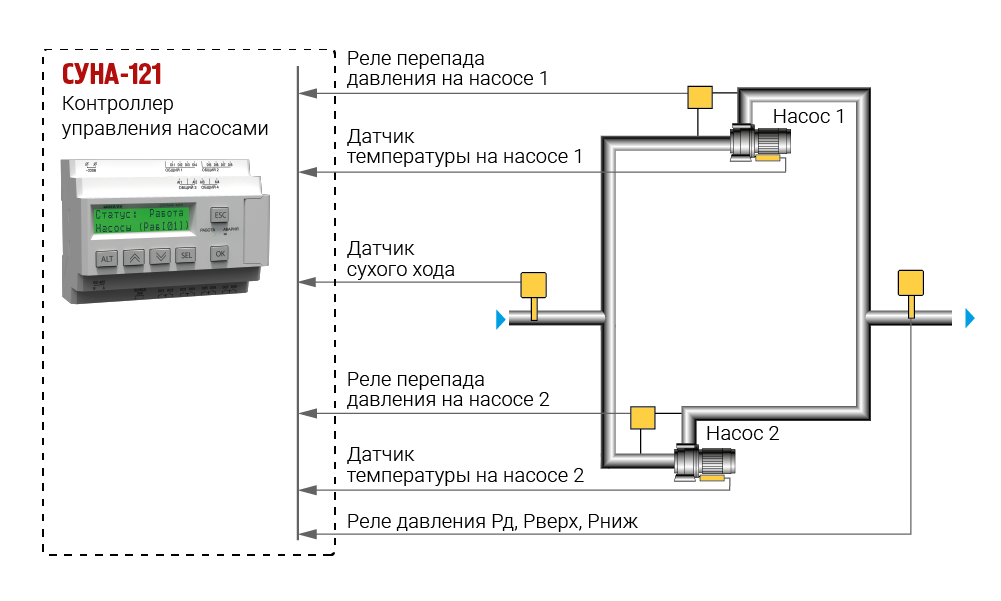

Функциональная схема СУНА-121 алгоритм 3
СУНА-121 Пример алгоритма 3
04.00
Регулирование давления 2-мя насосами по аналоговому датчику давления.
Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

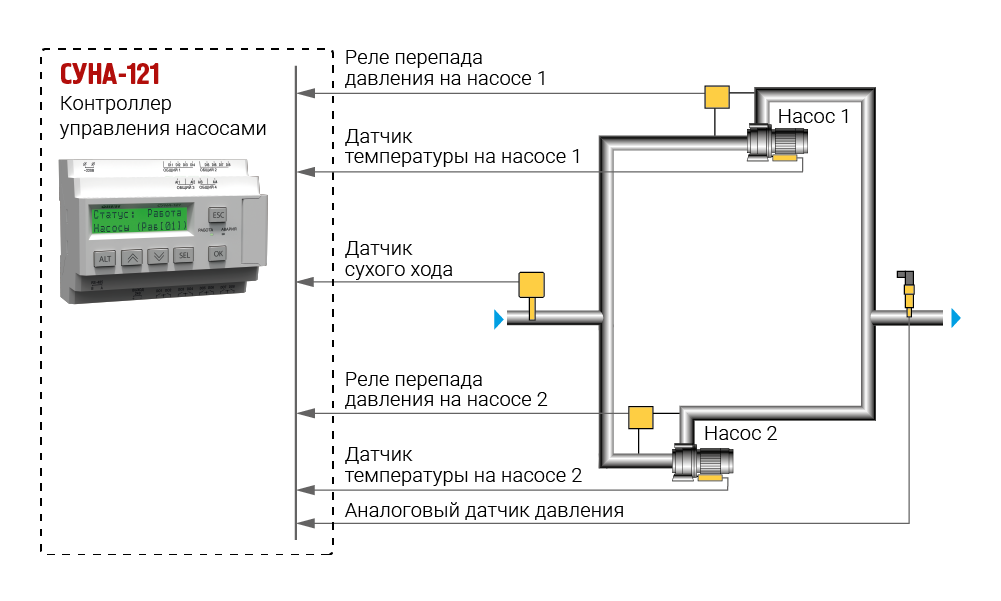

Функциональная схема СУНА-121 алгоритм 4
СУНА-121 Пример алгоритма 4
05.00
Регулирование давления 3-мя насосами по аналоговому датчику давления.
Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

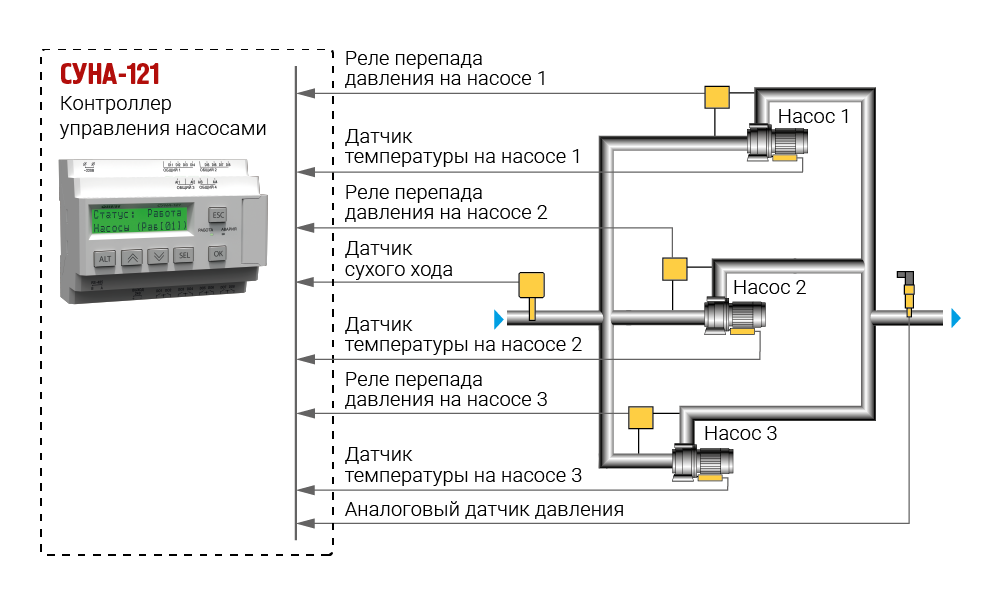

Функциональная схема СУНА-121 алгоритм 5
СУНА-121 Пример алгоритма 5
06.00
Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня.
Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям дискретных датчиков уровня.
Функциональная схема СУНА-121 алгоритм 6
СУНА-121 Пример алгоритма 6
07.00
Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня.
Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня.

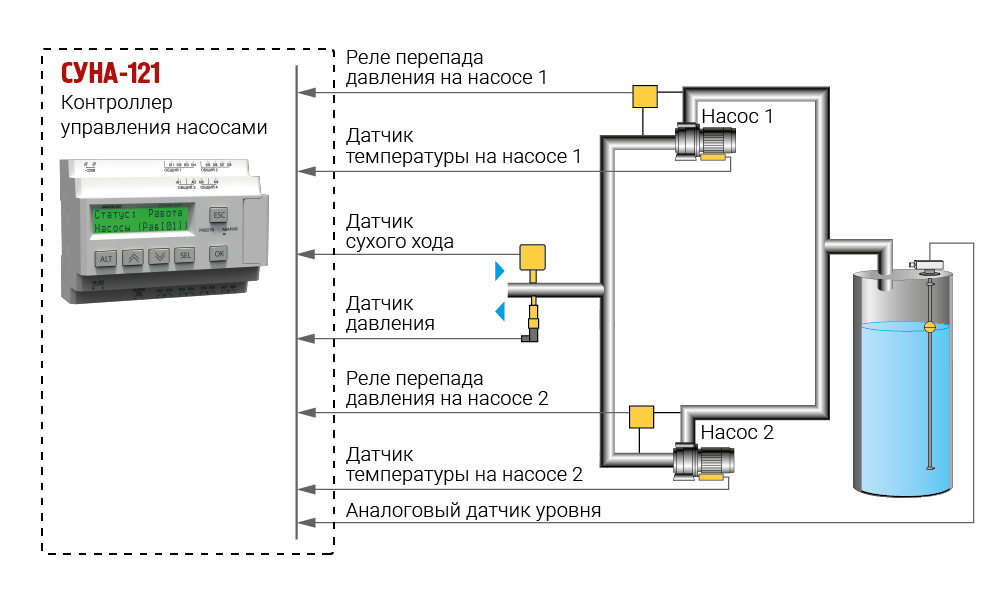

Функциональная схема СУНА-121 алгоритм 7
СУНА-121 Пример алгоритма 7
08.00
Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня.
Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня.

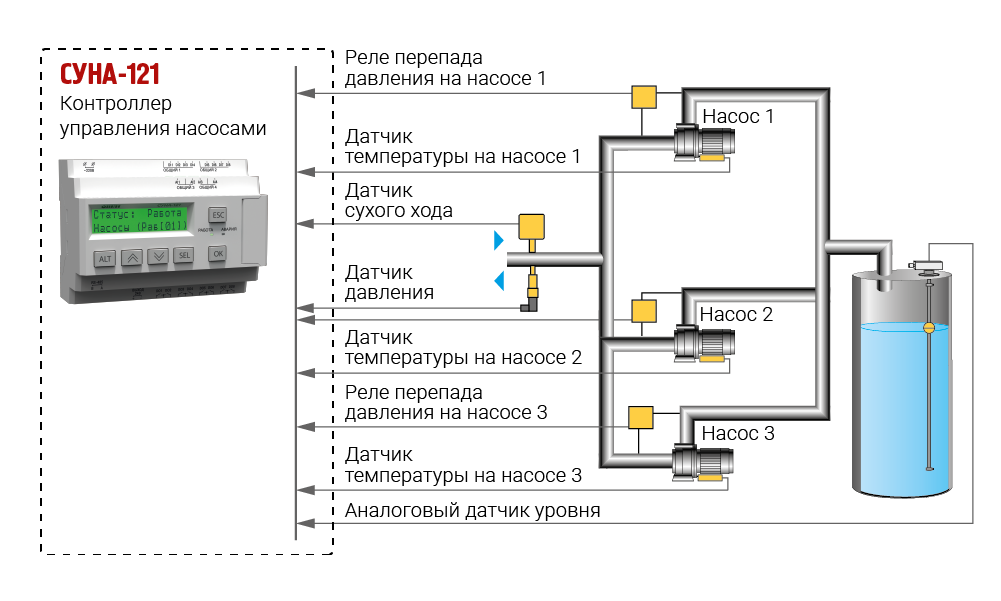

Функциональная схема СУНА-121 алгоритм 8
СУНА-121 Пример алгоритма 8
09.00
Канализационная насосная станция, осушение резервуара 2-мя насосами
Управление канализационной насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем осушения по показаниям либо аналогового и одного (двух) дискретного(ых) датчика уровня, либо по четырём дискретным датчикам уровня.

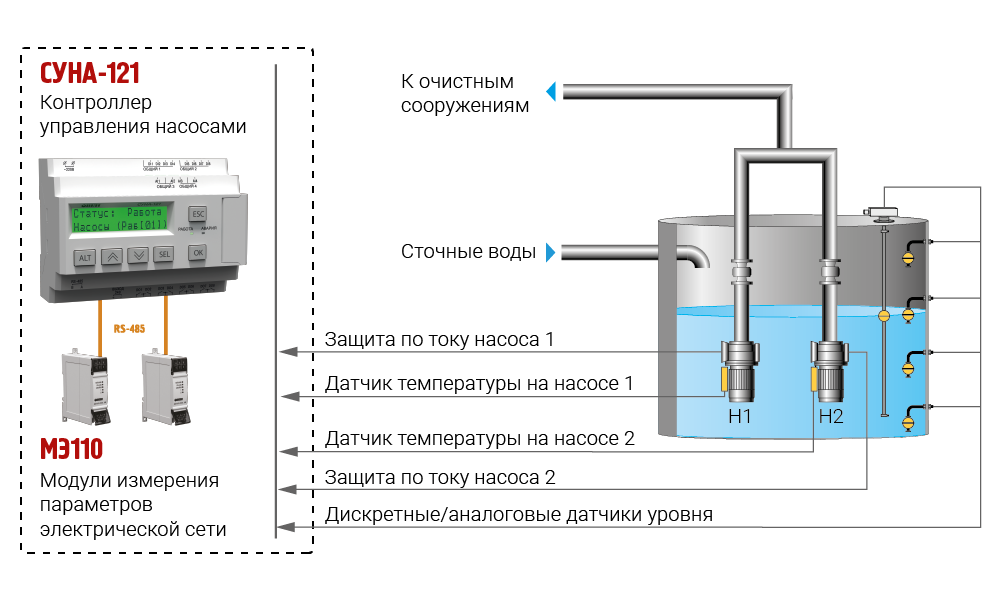

Функциональная схема СУНА-121 алгоритм 9
СУНА-121 Пример алгоритма 9
1 - Логика управления на «осушение» или «заполнение» устанавливается пользователем в настройках контроллера.

Технические характеристики ОВЕН СУНА-121

Наименование
Значение (свойства)
СУНА-121.220.хх
СУНА-121.24.хх
Диапазон напряжения питания, В
94…264 (номинальное 120…230 В, при 47…63 Гц)
19…30 (номинальное 24 В)
Гальваническая развязка
есть
Электрическая прочность изоляции, В
2830 (между входом питания и другими цепями)
1780 (между входом питания и другими цепями)
Потребляемая мощность, не более
17 ВА
10 Вт
Встроенный источник питания
есть
-
Выходное напряжение встроенного источника питания постоянного тока, В
24±3
-
Ток нагрузки встроенного источника питания, мА, не более
100
-
Электрическая прочность изоляции  (между выходом питания и другими цепями), В
1780
-
Сетевые возможности
Интерфейс связи
RS-485
Протокол связи
Modbus-RTU, Modbus-ASCII
Режим работы
Slave – алгоритмы 01…08
1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master
(опрос двух модулей МЭ110-224.1Т для защиты насосов по току)
– алгоритм 09
Скорость передачи данных, бит/сек
9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса
Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм
123×90×58
Степень защиты корпуса по ГОСТ 14254-96
IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)
0,6
Средний срок службы, лет
8
Дискретные входы
Количество входов
8
Номинальное напряжение питания, В
230 (переменный ток)
24 (постоянный ток)
Максимально допустимое напряжение питания, В
264 (переменный ток)
30 (постоянный ток)
Тип датчика для дискретного входа
механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
 - механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
 - с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором)
Ток «логической единицы», мА
0,7…1,45
2…4
Ток «логического нуля», мА
0…0,5
0…0,5
Уровень сигнала, соответствующий «логической единице», В
159…264
15…30
Уровень сигнала, соответствующий «логическому нулю», В
0…40
-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом, мс
50
2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс
100
30
Гальваническая развязка
Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В
1780 между группами входов
2830 между другими цепями контроллера
Аналоговые входы
Количество
4
Тип измеряемых сигналов, униполярный
4…20 мА, 0…4 кОм
Предел основной приведенной, погрешности, %
±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом
121
Значение наименьшего значащего разряда
6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более
10
Гальваническая развязка
Отсутствует
Дискретные выходы
Количество выходных устройств
8
Тип выходного устройства
Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка
Индивидуальная
Электрическая прочность изоляции, В
2830
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока
30 (резистивная нагрузка)
– для цепи переменного тока
250 (резистивная нагрузка)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В переменного тока
и cosφ >0,95;
3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более
5 (резистивная нагрузка)
– для цепи переменного тока, А, не более
10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее
10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее
10 000 000
Электрический ресурс реле, циклов, не менее
200 000: 3 А при 125 В переменного тока, резистивная нагрузка;
100 000: 3 А при 250 В переменного тока;
100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;
25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Индикация и элементы управления
Тип дисплея
текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы
два светодиодных индикатора (красный и зеленый)
Количество механических кнопок
6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: -20…+55 °С.
  • Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Высота над уровнем моря не более 2000 м.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
  • По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
  • По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
  • Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
  • По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

  • для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
  • для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
