Модульные реле времени (таймеры) Schneider Electric RE17

Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Модульные реле времени (таймеры) Schneider Electric серии RE17 используются в схемах автоматики и релейной логики, когда необходимо формирование управляющих сигналов с временными задержками в соответствии с определенной логикой. Тип этой логики называется «Функция реле времени». С полным перечнем функций реле времени (таймеров) Schneider Electric можно ознакомиться в каталоге.

Все реле времени серии RE17 выполнены в модульном корпусе шириной 17,5 мм для установки на DIN-рейку. Они компактны, легки в настройке и установке и позволяют сэкономить пространство в шкафу при монтаже. Благодаря широкому набору функций, реле времени серии RE17 помогут Вам достаточно просто и быстро решить различные задачи по организации временных задержек управляющих сигналов, не прибегая к использованию программируемых реле, контроллеров и приборов.

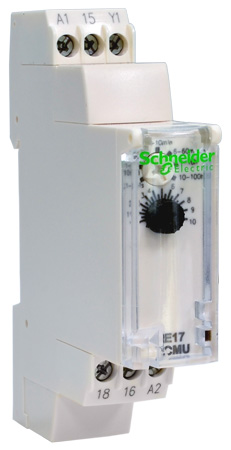

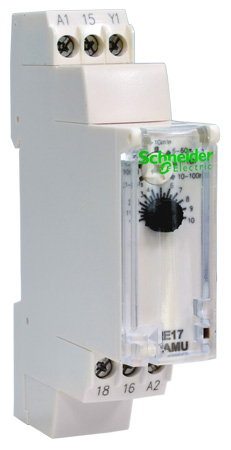

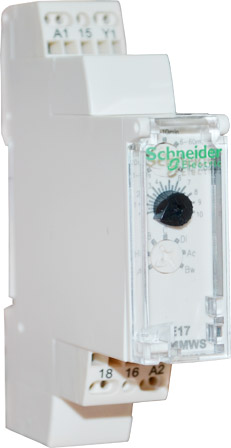

Реле времени серии RE17

Наиболее часто используемые функции складских позиций реле времени серии RE17:

Выберите из таблицы необходимую Вам функцию реле времени.

Функция Описание функции Диаграмма работы Описание диаграммы

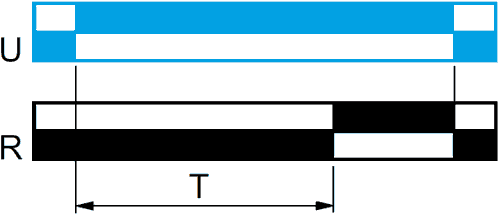

A Задержка на включение Функция A. Выдержка времени на включение После подачи напряжения питания на реле начинается выдержка (T). По окончании выдержки (T) выход (R) замыкается, а размыкается после снятия напряжения питания с реле.

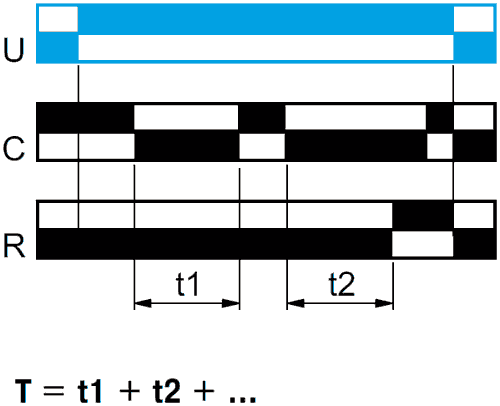

At Задержка на включение с возможностью паузы отсчета Функция At. Выдержка времени на включение с функцией памяти После подачи напряжения питания на реле последующего снятия напряжения с управляющего входа (C) начинается выдержка. Выдержку можно прерывать подачей напряжения на управляющий вход (C). По окончании всей выдержки (T), выход (R) замыкается, а размыкается после снятия напряжения питания с реле.

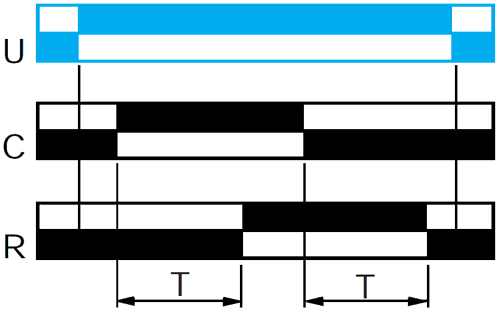

Ac Задержка на включение при замыкании упр. входа, затем задержка на отключение при размыкании упр. входа Функция Ac. Задержка на включение при замыкании упр. входа.. После подачи напряжения питания на реле и последующей подаче напряжения на управляющий вход (C) начинается выдержка времени (T). По истечении выдержки времени (Т) реле (R) замыкается.
После снятия напряжения с управляющего входа (C), снова начинается выдержка (Т), по истечении которой реле (R) размыкается.

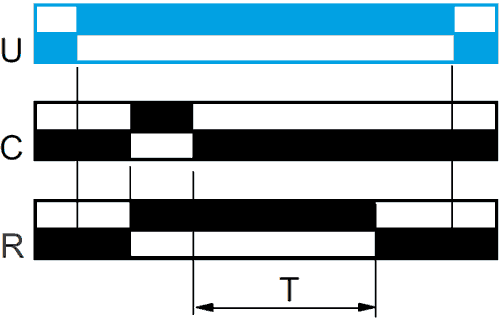

C Задержка на отключение Функция C. Выдержка времени по импульсу на отключение при размыкании управляющего контакта После подачи напряжения питания на реле и последующей подачи напряжения на управляющий вход (C), выход (R) замыкается. После снятия напряжения с управляющего входа (C) начинается выдержка (T). По окончании выдержки (T) выход (R) размыкается.

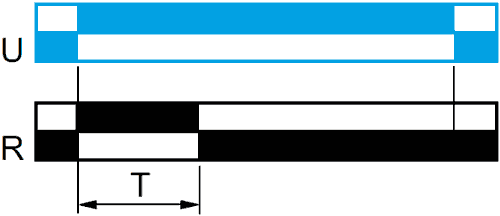

H Включение на заданное время Функция H. Включение на заданное время После подачи напряжения питания на реле начинается выдержка (T) и замыкается выход (R). По окончании выдержки (T) выход (R) размыкается.

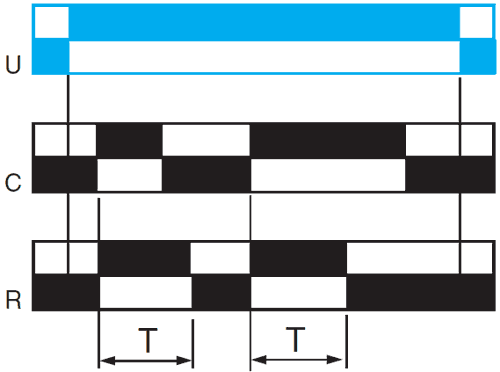

B Включение на заданное время при замыкании упр. входа Функция B. Включение на заданное время После подачи питания на реле и последующей подаче импульса или непрерывно напряжения на управляющий вход (C) реле (R) замыкается на время выдержки времени (T), затем возвращается в исходное состояние.

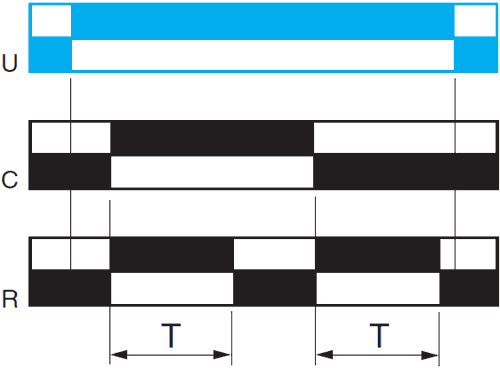

Bw Включение на заданное время при замыкании упр. входа, затем задержка на отключение при размыкании упр. входа Функция Bw. Включение на заданное время при замыкании упр. входа.. После подачи напряжения питания на реле и последующей подаче напряжения на управляющий вход (C) реле (R) замыкается на время выдержки (Т). По истечении выдержки времени (Т) реле (R) размыкается.
После снятия напряжения с управляющего входа (C) реле (R) снова замыкается на время выдержки (Т), по истечении которой реле (R) размыкается.

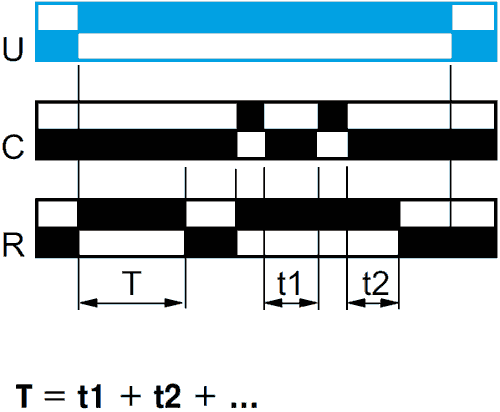

Ht Включение на заданное время, за тем задержка на отключение по снятию напряжения с управляющего входа (с возможностью паузы отсчета) Функция Ht. Выдержка времени на оключение с функцией памяти После подачи напряжения питания на реле выход (R) замыкается на время выдержки (T), а затем размыкается. При подаче напряжения на управляющий вход (C) выход (R) вновь замыкается. Выдержка (T) выполняется только при отсутствии напряжения на управляющем входе (C), поэтому выход (R) размыкается только через время Т = t1 + t2 + …. Реле суммирует время отсутствия напряжения на управляющем входе (C) и по достижении заданного значения (T) выход (R) размыкается.

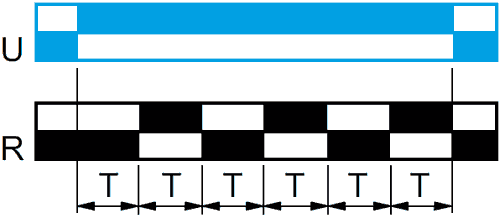

D Циклическая подача симметричных импульсов (цикл начинается с отсутствия импульса) Функция D. Цикличное симметричное срабатывание, запуск с разомкнутым выходом Повторяющийся цикл с двумя выдержками (T) одинаковой длительности, выход (R) меняет свое состояние после каждой выдержки (T).

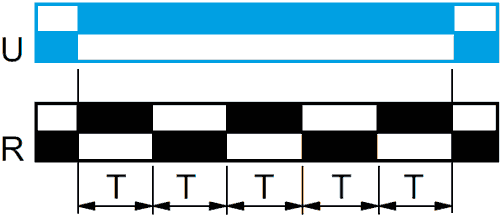

Di Циклическая подача симметричных импульсов (цикл начинается с наличия импульса) Функция Di. Цикличное симметричное срабатывание, запуск с замкнутым выходом Повторяющийся цикл с двумя выдержками (T) одинаковой длительности, выход (R) меняет свое состояние после каждой выдержки (T).

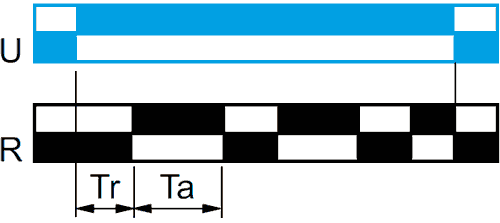

L Циклическая подача ассиметричных импульсов Функция L. Цикличное асимметричное срабатывание, запуск с разомкнутым выходом Повторяющийся цикл с двумя независимо настраиваемыми выдержками (Ta) и (Tr). После каждой выдержки выход (R) меняет свое состояние.

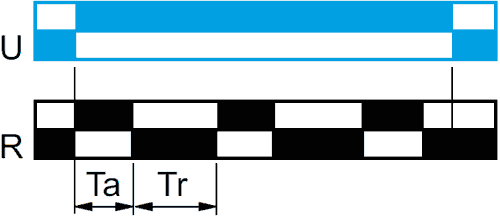

Li Циклическая подача ассиметричных импульсов с возможностью паузы отсчета по подаче напряжения на управляющий вход Функция Li. Цикличное асимметричное срабатывание, запуск с замкнутым выходом Повторяющийся цикл с двумя независимо настраиваемыми выдержками (Ta) и (Tr). После каждой выдержки выход (R) меняет свое состояние.

Если Вы не нашли необходимую Вам функцию, воспользуйтесь полным каталогом.




Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Технические характеристики складских позиций реле времени серии RE17:

Выберите из таблицы необходимую Вам модификацию реле времени.

Параметр RE17RAMU RE17RCMU RE17RHMU RE17RLMU RE17RMMWS
RE17RAMU RE17RCMU RE17RHMU RE17RLMU RE17RMMWS
Функция A, At C H, Ht L, Li A, At, B, C, H, Ht, D, Di, Ac, Bw
Диапазон выдержки времени 0,1...1 с, 1...10 с, 6...60 с, 1...10 мин, 6...60 мин, 1...10 ч, 10...100 ч
Тип управляющего выхода Релейный, 1 перекидной контакт (AgNi)
Максимальный ток нагрузки 8 А
Напряжение питания 24 VDC/24…240 VAC 12…240 V AC/DC
Диапазон рабочего напряжения 85…110 % Uном. 90…120 % Uном.
Управляющий вход есть
Тип входного сигнала сухой контакт или датчик PNP типа
Температура эксплуатации ‑ 20…+ 60 °C
Температура хранения ‑ 30…+ 60 °C
Степень защиты клеммы: IP20; корпус: IP40; лицевая панель: IP50
Способ монтажа на DIN-рейку шириной 35 мм

Если Вы не нашли необходимой Вам модификации реле времени, воспользуйтесь полным каталогом.




Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Схемы подключения реле времени серии RE17:

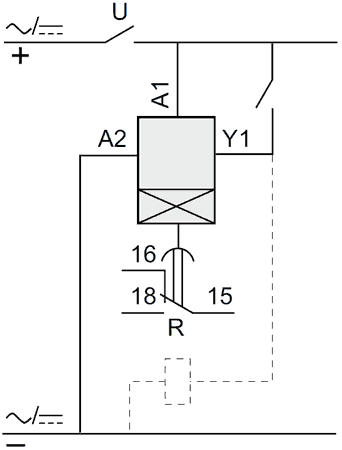

RE17RAMU, функции A и At

Схема подключения реле серии RE17RAMU, функции A и At

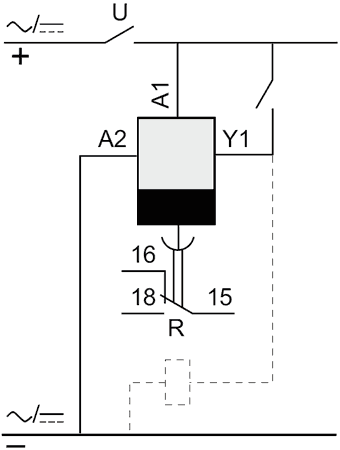

RE17RCMU, функция C

Схема подключения реле серии RE17RCMU, функция C

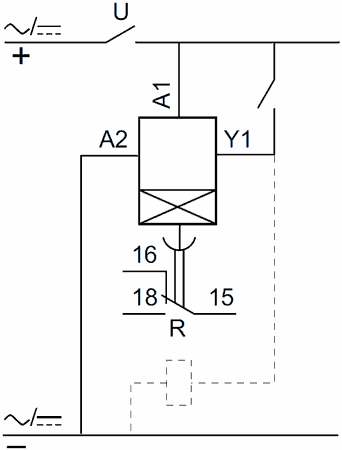

RE17RHMU, функции H и Ht

Схема подключения реле серии RE17RHMU, функции H и Ht

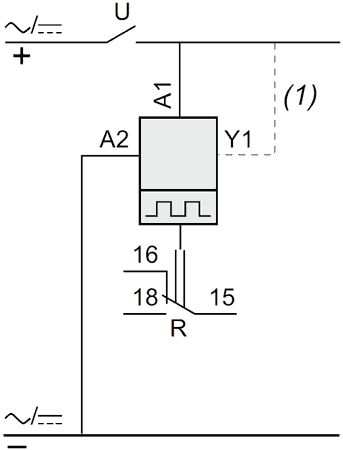

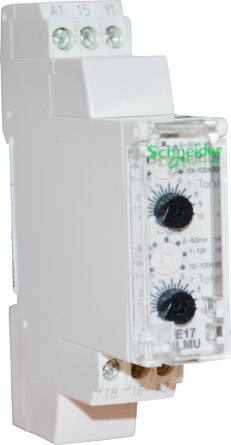

RE17RLMU, функции L и Li

Схема подключения реле серии RE17RLMU, функции L и Li

(1) Соединение A1‑Y1 только для функции L

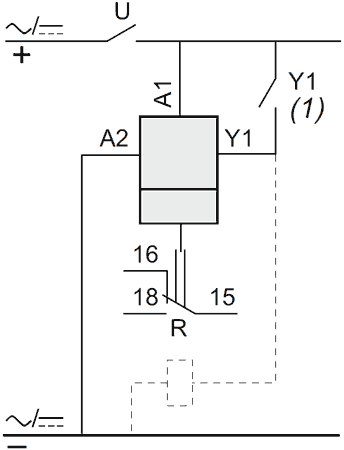

RE17RMMWS, функции A, At, B, C, H, Ht, D, Di, Ac, Bw

Схема подлючения реле серии RE17RMMWS, функции D и Di

(1) - Функция D, если выбрана Di






Описание

|

Технические характеристики

|

Схемы подключения

|

Габаритные размеры

Габаритные размеры реле времени серии RE17:

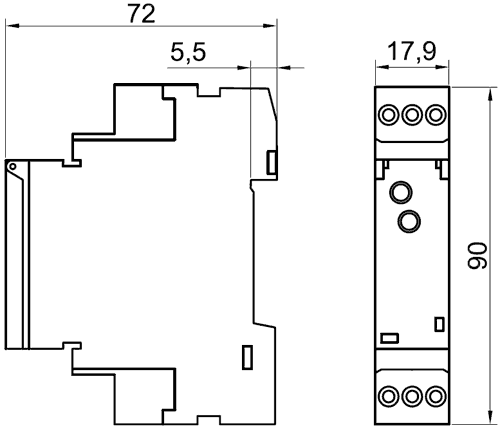

RE17RAMU, RE17RCMU, RE17RHMU

Габаритные размеры: RE17RAMU, RE17RCMU, RE17RHMU

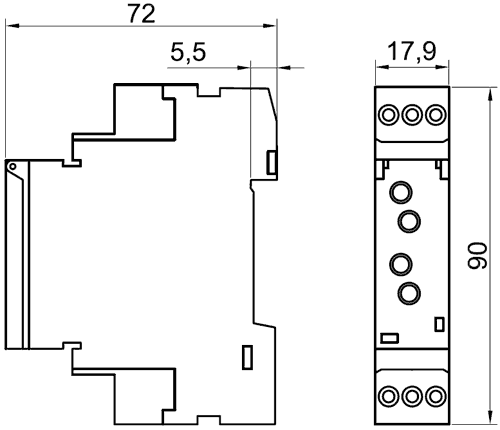

RE17RLMU

Габаритные размеры: RE17RLMU

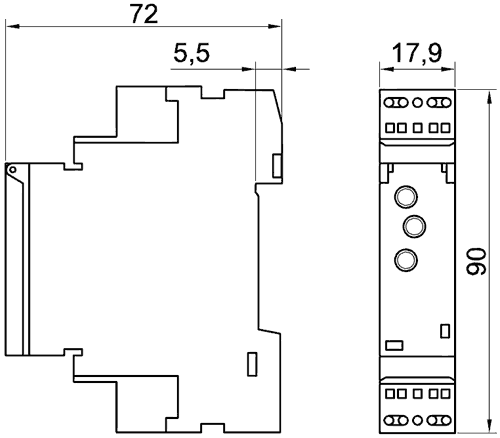

RE17RMMWS

Габаритные размеры: RE17RMMWS




Файлы для скачивания:

Каталог «Реле времени Zelio Time 2013»
