Реле давления DS-4 BD Sensors

ДАТЧИК ДАВЛЕНИЯ С РЕЛЕЙНЫМ ВЫХОДОМ

            • КЛАСС ЗАЩИТЫ IP 54 / IP 40
            • ДИАПАЗОН ДАВЛЕНИИЙ:0...1 бар и 0...10 бар( 0...0,1 MПа и 0...1 MПа)
            • ДИАПАЗОН ТЕМПЕРАТУР ИЗМЕРЯЕМОЙ СРЕДЫ -20 ... 85 оС



Датчик давления DS4 с релейным выходом предназначен для работы в сфере пневматики. Возможно измерение избыточного давления и проведение вакуумных измерений. Применяемые элементы, такие как алюминиевый штуцер, кремниевый сенсор, позволяют применять устройство для работы со сжатым воздухом и не агрессивными газами. Корпус выполнен из пластика типа PA 6.6.

Наличие свободно регулируемой точки переключения открывает широкие возможности по применению устройства. Светодиоды отображают статус переключения.

Области применения:

  •  медицинское оборудование
  •  гальвано-производство
  •  химическое производство и фармацевтика

Диапазон давлений: 0...1 бар и 0...10 бар ( 0...0,1 MПа и 0...1 MПа)дополнительно от –1 до 0 бар

  •  Погрешность менее 2% FSOв температурном диапазоне 0...50 оС
  •  Уровень переключения может устанавливается пользователем
  •  Заводская предустановка гистерезиса
  •  Алюминиевый штуцер
  •  Корпус: PA 6,6
  •  Электрический разъем: 4-х выводной круглый M 8x1
  •  Класс защиты: IP 54 или IP 40 (потенциометр доступен или недоступен)
  •  Надежность работы в различных условиях


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ДИАПАЗОНЫ ДАВЛЕНИЯ

Номинальное давление PN изб. [бар]

-1...0

1

3,5

10

Максимальная перегрузка Pmax [бар]

2

2

7

13

ПИТАНИЕ

Постоянное напряжение

12 … 30 В

РЕЛЕЙНЫЙ ВЫХОД

Релейные выходы

Стандартно: 1 / Дополнительно: 2

Тип переключателя

РNP

Коммутирующий ток

max 300 мА (защита от короткого замыкания)

Погрешность

≤ ± 1% FSO1)

Воспроизводимость

≤ ± 0,2% FSO

Индикаторы состояния

SP1: зеленый SP2: желтый

Установки переключения

Стандартно: НР / Дополнительно: НЗ

Режим переключения

Стандартно: петля гистерезиса / Дополнительно: режим окна

Точка включения

Стандартно: по умолчанию 80% FSO

Дополнительно: указывается при заказе, установка в пределах 0...100% FSO

Точка выключения

Стандартно: по умолчанию 75% FSO

Дополнительно: указывается при заказе, установка в пределах 0...100% FSO

Задержка включения / выключения

Стандартно: выкл

Дополнительно: указывается при заказе, установка в пределах от 10 мс до 90 с (шаг 10 мс)

Частота переключения

200 Гц (при выключенной задержке)

Срок службы

> 100 x 106 циклов нагружения

АНАЛОГОВЫЙ ВЫХОД

Стандартно

нет

Дополнительно

1...5 В пост. тока / 3-пров. исполнение

Основная погрешность

≤ ± 2% FSO

Максимальная нагрузка

Rmin= 10 кОм

ВЛИЯНИЕ ТЕМПЕРАТУРЫ

Допускаемая приведенная погрешность[%FSO]

≤ ±2

[%FSO / 10 К]

±0,4

Диапазон термокомпенсации [оС]

0...50

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Сопротивление изоляции

> 100 МОм

Защита питания

В случае обрыва - не повреждается, но и не работает

Электромагнитная совместимость

Излучение и защищённость согласно EN 61326

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

Измеряемая среда [оС]

-25...85

Электроника / компоненты [оС]

-25...85

Хранение [оС]

-40...85

УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ

Вибростойкость

10 g RMS (20…2000 Гц)

Ударопрочность

100 g / 11 мс

ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ

Кольцевой разъём М 8х1 (4-конт.) / М 12х1 либо кабельные вводы по запросу



МЕХАНИЧЕСКОЕ ПРИСОЕДИНЕНИЕ

Стандартное исполнение

G 1/8”

Дополнительно

М5 c разъёмом для кольцевого уплотнения 8,9х1,9

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ

Штуцер

Алюминий

Корпус

Пластик РА 6.6

Уплотнение

NBR

Сенсор

Кремний, RTV

Контактирующие со средой части

Штуцер, сенсор

ПРОЧЕЕ

Измеряемая среда

Сжатый воздух, неагрессивные газы

Потребление тока

14 мA (без релейного выхода)

Вес

25-35 г

Электрическая защита

IP54

1) FSO (Full Scale Output) - диапазон выходного сигнала.
NBR - нитриловый каучук.

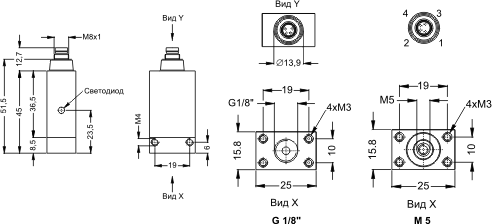

РАЗМЕРЫ / СОЕДИНЕНИЯ

Электрические разъёмы

Подключение выводов
Разъёмы
M8x1(4конт.)
1 SP
M8x1(4конт.)
2 SP
M8x1(4конт.)
1 SP
+аналог.выход
Цвет провода
Питание +
Питание –
Сигнал +
Установочный 1
Установочный 2
Защитное заземление
1
3
-
4
-
-
1
3
-
4
2
-
1
3
2
4
-
-
Белый
Коричневый
Серый
Розовый
Оплётка

Схема подключения
