Реле давления серии РДН для насосов

Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Реле давления серии РДН предназначены для управления электродвигателем насоса в автоматическом режиме по установленным диапазонам давления. Основные задачи, которые помогают решать реле давления РДН – это:

  • Защита насосов от сухого хода.
  • Автоматизация подпитки контуров водоснабжения.
  • Автоматическое заполнение или опорожнение емкостей (контроль уровня жидкостей).
  • Поддержание необходимого рабочего давления в гидроаккумуляторах систем водоснабжения.
  • Другие задачи, где требуется управление нагрузкой по установленным диапазонам давления в системе.

Рабочая среда: вода и другие неагрессивные жидкости. Траб.среды -5…+80 °C.

Отличительные особенности реле давления РДН:

 Реле давления серии РДН
  • РДН-1Т16 – это недорогое и простое в эксплуатации реле давления. Наиболее оптимально подходит для поддержания давления в емкостях и использования его в качестве устройства сигнализации. К данной модели реле применим принцип «установил, настроил и забыл».
  • РДН-1Т10Р – это более универсальная модель реле давления, которая снабжена ручным выключателем. Он позволяет принудительно отключать питание от электродвигателя насоса. Переключатель имеет 2 положения «AUTO» и «OFF». В положение «AUTO» реле управляет насосом в автоматическом режиме по установленным диапазонам давления. В положение «OFF» питание с электродвигателя насоса отключено, и насос не включится при любом давлении в системе. Наличие внутри данной серии модели реле с нормально разомкнутой группой контактов позволяет использовать их для защиты насосов от сухого хода.




Для ввода реле серии РДН в эксплуатацию необходимо:

  • Подключить реле к системе через порт G1/4”.
  • Подключить цепи управления электродвигателем насоса к контактам реле (напрямую(1) или через сетевой контактор).
  • Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(1) - перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Технические характеристики реле давления серии РДК:

Наименование Фото Pраб. max
бар
Диапазон
настройки, бар
Заводская настройка(2), бар Дифференциал, бар Кол-во
портов,
(резьба)
Кол-во и тип
контактов
Мощность контактов, А
для категории применения нагрузки
АС-3 (трехфазные эл. двигатели)
Тип конструктивного исполнения корпуса 10 с выключателем "Рычаг"
РДН-1Т10Р-2 РДН-1Т10Р-2 7 2…7 4…6 1,5…2,5
(настраиваемый)
1 порт
(1/4” NPT внутр.)
2 NC 12 А / 240 VAC

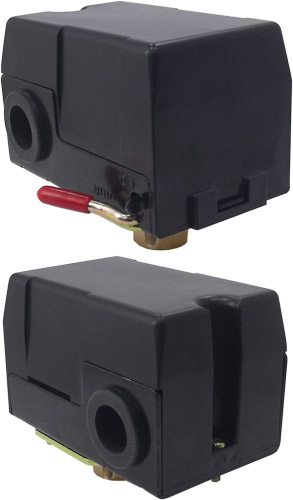

РДН-1Т10Р-2/НО РДН-1Т10Р-2/НО 7 2…7 4…6 1,5…2,5
(настраиваемый)
1 порт
(1/4” NPT внутр.)
2 NO 12 А / 240 VAC
Тип конструктивного исполнения корпуса 16 без выключателя
РДН-1Т16-1 РДН-1Т16-1 5,6 1,4…5,6 3…4 1…2,5
(настраиваемый)
1 порт
(1/4” NPT внутр.)
2 NC 9 А / 230 VAC

(2) - реле давления серии РДН поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (3...4 и 4...6 бар).




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Примеры применения реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода:

Необходимое оборудование:



  1. Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 для поддержания давления в гидроаккумуляторе.
  2. Реле давления РДН-1Т10Р-2/НО для защиты наоса от сухого хода.
  3. Реле времени AT8N с колодкой PYF029-BE для создания временной задержки.
  4. Контактор серии LC1E, соответствующий мощности насоса, для запуска электродвигателя насоса.

Монтаж и подключение:

  • Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 устанавливаются непосредственно на гидроаккумулятор.
  • Питание электродвигателя насоса подключается через сетевой контактор серии LC1E.
  • Затем настраиваются верхний и нижний пороги срабатывания реле давления РДН-1Т16-1 / РДН-1Т10Р-2 (для жилого дома например 3 бара нижний порог и 4 бара верхний порог).
  • Реле давления РДН-1Т10Р-2/НО устанавливается на подающем трубопроводе до обратного клапана гидроаккумулятора.
  • Верхний порог срабатывания реле давления РДН-1Т10Р-2/НО устанавливается ниже 3-х бар (приблизительно 2…2,5 бара).
  • Цепи управления контактором LC1E подключаются через контакты таймера AT8N и двух реле давления (см. рис. 1).

Алгоритм работы:

  • При снижении давления в гидроаккумуляторе ниже установленного порога, реле давления РДН-1Т16-1 / РДН-1Т10Р-2 подает питание на схему управления и запускает насос.
  • Реле времени AT8N отсчитывает временной промежуток, в течение которого насос нагнетает давление в подающем трубопроводе, а затем пытается отключить насос.
  • Если за время выдержки на реле времени насос не нагнетает необходимое давление в подающем трубопроводе (например, по причине порыва подающего трубопровода или отсутствия воды в скважине), то реле давления РДН-1Т10Р-2/НО блокирует работу насоса.
  • При увеличении давления в гидроаккумуляторе до установленного верхнего порога реле давления РДН-1Т16-1 / РДН-1Т10Р-2 выключает насос.

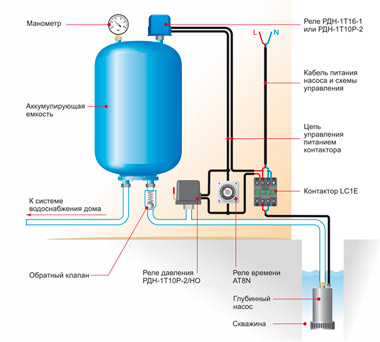

Использование реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода

Рис.1 Использование реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода.




Описание

|

Технические характеристики

|

Примеры применения

|

Настройка

|

Схемы

|

Габаритные размеры



Настройка порогов срабатывания реле давления серии РДН:

Если заводской диапазон настройки порогов срабатывания Вам подходит, то для ввода реле давления в эксплуатацию его нужно только установить и подключить цепи управления. Если Вам не подходят заводские настройки реле давления, то для установки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и ориентируясь на показания манометра настроить сначала верхний порог срабатывания, а затем нижний порог срабатывания (дифференциал). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Модель реле Диапазон настройки дифференциала, бар Регулировочные винты

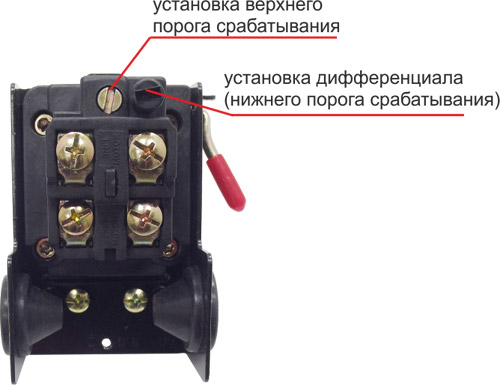

РДН-1Т10Р 1,5...2,5 Регулировочные винты РДН-1Т10Р

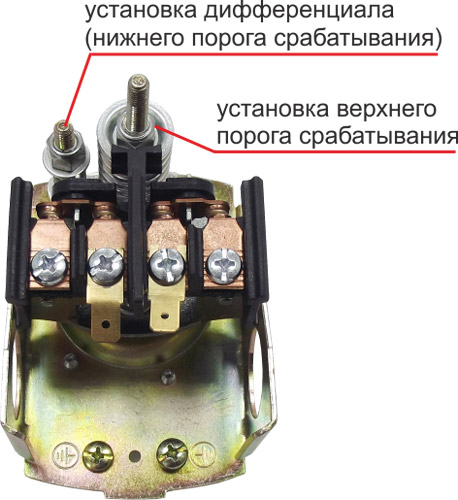

РДН-1Т16 1,5...2,5 Регулировочные винты РДН-1Т16





Описание

|

Технические характеристики

|

Примеры применения

|

Настройка

|

Схемы

|

Габаритные размеры



Схемы подключения реле давления серии РДН:

Реле давления серии РДН используются преимущественно для работы с однофазной нагрузкой т.к. имеют только две группы контактов. Допускается также использование реле давления серии РДН для управления трехфазной нагрузкой. Но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети. Соответствующие схемы подключения приведены ниже.

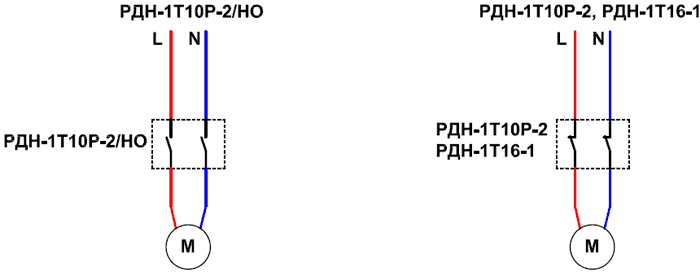

Схема подключения однофазной нагрузки к реле давления серии РДН

Рис.2 Схема подключения однофазной нагрузки к реле давления серии РДН.

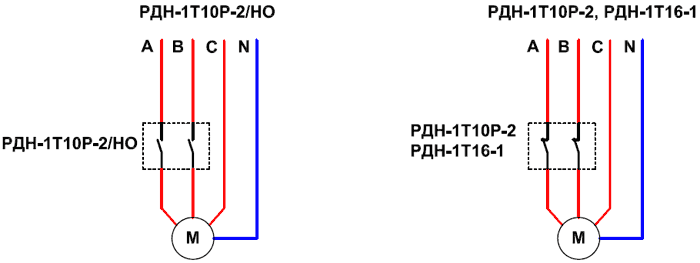

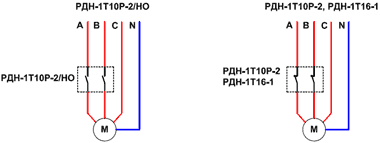

Схема подключения трехфазной нагрузки к реле давления серии РДН

Рис.3 Схема подключения трехфазной нагрузки к реле давления серии РДН.




Описание

|

Технические характеристики

|

Примеры применения

|

Настройка

|

Схемы

|

Габаритные размеры



Габаритные размеры реле давления серии РДН:

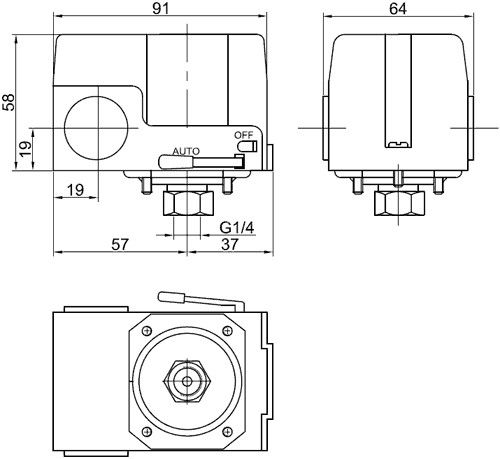

Габаритные размеры: РДН-1Т10Р

РДН-1Т10Р

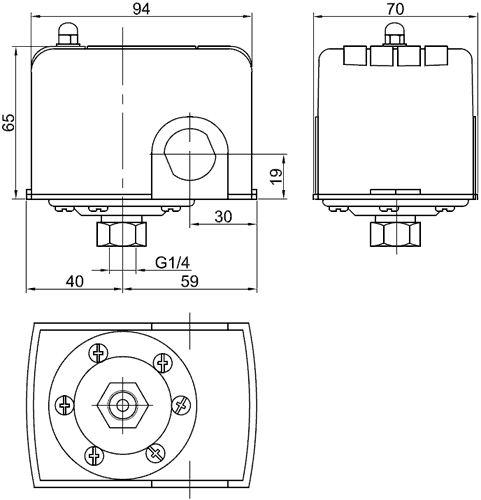

Габаритные размеры: РДН-1Т16

РДН-1Т16

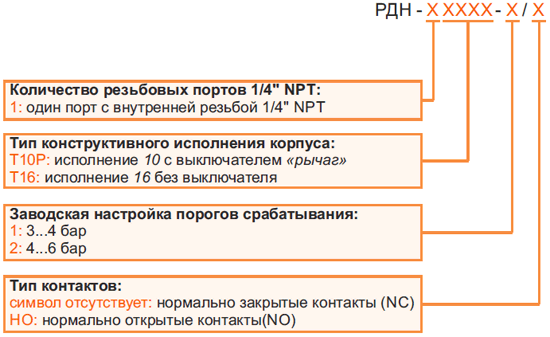

Расшифровка обозначения реле давления серии РДН:

Расшифровка обозначения реле давления серии РДН
