Назначение:
Регулятор температуры Термодат-13К2 предназначен для использования в промышленности и производстве. Обеспечивает высокую точность измерения и регулирования одновременно в нескольких точках. Прибор работает как несколько одноканальных регуляторов. Термодат-13К2 может управлять как печью, так и холодильником.
|
 |
Функциональные возможности:
-
Управление доступом к параметрам и настройкам. Три типа доступа, включая полный запрет на изменение параметров;
-
ПИД – регулирование, автоматическая настройка ПИД коэффициентов;
-
Программное изменение температуры с заданной скоростью;
-
Доступно ручное управление мощностью, подаваемой на нагреватель;
-
Ограничение максимальной и минимальной мощности;
-
Ограничение диапазона изменения температурной уставки;
-
Два вида таймера;
-
Пять режимов работы аварийной сигнализации, возможность блокировки аварийной сигнализации, в момент начального разогрева объекта;
-
Контроль обрыва датчика;
-
Функция защиты холодного нагревателя (плавное нарастание мощности при включении);
-
Контроль исправности контура регулирования по отсутствию теплового отклика при изменении мощности;
-
Архивная Flash – память для графика температуры, встроенные часы реального времени;
-
Фильтрация входных данных;
-
Компьютерный интерфейс.
Технические характеристики прибора:
|
Входы |
|
Общие характеристики |
Количество входов |
модель 13К2/2УВ/2Р/1Р – два входа модель 13К2/3УВ/3Р/1Р – три входа модель 13К2/4УВ/4Р/1Р – четыре входа |
|
Полный диапазон измерения, по каждому входу |
От -5 мВ до 60 мВ, от -200 °С до 2500 °С - определяется типом датчика |
|
Время полного цикла измерения по всем каналам |
модель |
Для термопар |
Для термосопротивлений |
13К2/2УВ/2Р/1Р
13К2/3УВ/3Р/1Р
13К2/4УВ/4Р/1Р |
1 сек
1,3 сек
1,6 сек |
2 сек
2,6 сек
3,2 сек |
|
Класс точности |
0,25 |
|
Разрешение |
1 °С или 0,1 °С (выбирается пользователем) |
|
Термопара |
Типы термопар |
ХА(К),ХК(L),ПП(S),ПП(R),ПР(B),МК(Т),ЖК(J),НН(N),ВР(А1),ВР(А2),ВР(А3) |
|
Компенсация холодного спая |
- Автоматическая (основная); - «ручная» в диапазоне от 0 до 100 °С (дополнительно) |
|
Термометр сопротивления |
Типы термосопротивлений |
Pt(W100=1.385), Pt(W100=1.390), Cu(W100=1.428), Cu(W100=1.426), Ni(W=1.617) |
|
Сопротивление при 0°С |
стандартные значения 100 Ом и 50 Ом или любое другое значение в диапазоне 20… 200 Ом |
|
Компенсация сопротивления подводящих проводов |
Автоматическая компенсация по трёхпроводной схеме (сопротивление каждого провода не более 20 Ом) |
|
Измерительный ток |
0,25 мА |
|
Линейный вход |
Измерение напряжения |
от -5 мВ до 60 мВ |
|
Измерение тока |
от 0 до 20 мА (с внешним шунтом 2 Ом) |
|
Измерение сопротивления |
От 20 до 300 Ом |
|
Масштабируемый вход |
от 0 до 60 мВ или от 0 до 20 мА (с внешним шунтом 2 Ом) |
|
Другие датчики |
Пирометры |
Пирометр PK15, РС20 |
|
Основные выходы |
|
Релейные |
Количество выходных реле |
В зависимости от модели: два, три или четыре |
|
Максимальная нагрузка |
8 А, ∼220 В (только на активной нагрузке) |
|
Время между переключениями реле |
Задаётся пользователем в диапазоне от 1 до 240 сек, рекомендуемое время - не менее 20 сек |
|
Применение выхода |
Управление нагревателем, управление охладителем или аварийная сигнализация, таймер |
|
Особенности |
Наличие встроенной RC – цепочки для снижения искрообразования и продления срока службы реле |
|
Симисторный |
Количество симисторных выходов |
В зависимости от модели: два, три или четыре |
|
Максимальная нагрузка |
1 А, ∼220 В |
|
Метод управления мощностью |
- метод равномерно распределённых сетевых периодов или широтно-импульсный метод при ПИД – регулировании - включение/выключение при позиционном регулировании |
|
Назначение выхода |
Управление нагревателем, управление охладителем, аварийная сигнализация, сигнал таймера |
|
Применение |
Непосредственное управление нагрузкой до 1А, включение пускателя, управление внешними тиристорами |
|
Особенности |
Наличие детектора «0», коммутация происходит при прохождении фазы через ноль |
|
Транзисторный |
Количество транзисторных выходов |
В зависимости от модели: два, три или четыре |
|
Выходной сигнал |
12…20 В постоянный ток, до 20 мА, импульсное управление или цифровой сигнал |
|
Метод управления мощностью |
Метод равномерно распределённых сетевых периодов или ШИМ для блоков СБ или цифровой сигнал для ФИУ и МБТ. Вкл./выкл. для внешнего реле или логики |
|
Назначение выхода |
Управление нагревателем, управление охладителем, аварийная сигнализация, сигнал таймера |
|
Применение |
- управление силовыми блоками типов СБ, ФИУ, МБТ - управление внешним реле или логическими устройствами |
|
Особенности |
Выход гальванически связан с цепями прибора |
|
Дополнительные выходы |
|
Релейные |
Количество выходных реле |
Один выход |
|
Максимальная нагрузка |
8 А, ∼220 В (только на активной нагрузке) |
|
Время между переключениями реле |
Задаётся пользователем в диапазоне от 1 до 240 сек, рекомендуемое время - не менее 20 сек |
|
Применение выхода |
Управление аварийной сигнализацией |
|
Особенности |
Наличие встроенной RC – цепочки для снижения искрообразования и продления срока службы реле |
|
Функции регулирования |
|
Регулирование |
Законы регулирования |
ПИД или позиционный (On/Off) или ручное управление |
|
Режим работы |
Нагрев. Охлаждение |
|
Особенности |
Функция автонастройки коэффициентов ПИД регулирования Ограничение максимальной и минимальной мощности |
|
Изменение температуры с заданной скоростью |
|
Скорость изменения уставки |
От 1 до 1000 градусов Цельсия в час |
|
Таймер |
|
Режимы работы |
-
Запуск таймера оператором;
-
Запуск таймера по достижении порога по температуре снизу;
-
Запуск таймера по достижении порога по температуре сверху;
-
Запуск таймера по достижении порога по температуре с остановкой регулирования по окончании обратного отсчета.
|
|
Особенности |
Два способа отображения таймера (часы и минуты или минуты и секунды) |
|
Блокировка таймера при начальном разогреве |
|
Диапазон |
От 1 сек до 100 часов |
|
Аварийная сигнализация |
|
Режимы работы аварийной сигнализации по температуре |
-
Перегрев выше заданной аварийной температуры;
-
Снижение температуры ниже заданной аварийной температуры;
-
Перегрев на δ градусов выше уставки регулирования;
-
Снижение температуры на δ градусов ниже уставки регулирования;
-
Выход температуры из зоны ± δ градусов около уставки регулирования
|
|
Другие виды аварийной сигнализации |
-
Обрыв датчика;
-
Неисправность контура регулирования - замыкание датчика, поломка нагревателя и др.;
-
Определяется по отсутствию теплового отклика при нагреве или охлаждении.
|
|
Особенности |
-
Функция блокировки аварии при первоначальном нагреве
-
Функция подавления «дребезга» сигнализации. Настраиваемый фильтр до 8 секунд
|
|
Архив. Опция, специфицируется при заказе |
|
Архивная память |
1 Мбайт |
|
Период записи в архив |
От 1 секунды до 100 минут |
|
Количество записей. Продолжительность записи |
Количество каналов в приборе |
Количество записей на один канал |
Продолжительность непрерывной записи |
|
При периоде записи |
|
1 сек |
10 сек |
2 мин |
|
2 канала |
До 260 тысяч |
до 3 суток |
до 1 месяца |
до 1 года |
|
3 канала |
До 170 тысяч |
до 2 суток |
до 40 суток |
до 8 месяцев |
|
4 канала |
До 130 тысяч |
до 1,5 суток |
до 15 суток |
до 6 месяцев |
Интерфейс
Опция |
Тип интерфейса |
RS485 или RS232 (специфицируется при заказе) |
|
Особенности |
Изолированный (опционно, специфицируется при заказе) |
|
Протокол |
Modbus или протокол Термодат |
|
Сервисные функции |
Контроль обрыва цепи датчика |
|
Возможность ограничения диапазона изменения уставки |
|
Контроль замкнутости контура регулирования |
|
Защита холодного нагревателя. После включения, происходит плавное нарастание мощности, подаваемой на нагреватель, за время от 5 до 300 сек. |
|
Цифровая фильтрация сигнала |
|
Ручное управление мощностью |
|
Возможность введение поправки к измеренной температуре типа Т =ТИЗМ+(bТИЗМ+A) |
|
Питание (для примера приведены четырёхканальные модели, для двух и трёх канальных – аналогично) |
|
Термодат-13К2, модель13К2/4УВ/4Р/1Р |
∼220 В +10% - 20%, 50 Гц |
|
Потребляемая мощность |
Не более 7 Вт |
|
Общая информация |
|
Индикаторы |
Светодиодные (LED) индикаторы красного цвета. Две строки по четыре разряда и индикатор номера канала. Высота символов14 мм (верхняя строка) и 10 мм |
|
Конструктивное исполнение, масса и размеры |
Исполнение для щитового монтажа, лицевая панель 96х96 мм, глубина 80 мм, монтажный вырез в щите 92х92 мм, масса 0,8 кг |
|
Технические условия |
ТУ 4218-004-120232i13-2004 |
|
Сертификация |
Приборы внесены в Государственный реестр средств измерений №17602-04, Сертификат RU.C.32.001.А. №18321 от 04,07.2004 г. |
|
Межповерочный интервал |
2 года |
|
Условия эксплуатации |
Рабочий диапазон от минус 30 °С до 55 °С, влажность от 5 до 90%, без конденсации влаги |
|
Требования по безопасности |
ГОСТ 12.2.007.0-75 и ГОСТ 12997 |
|
Гарантия |
5 лет с даты продажи |
Схема подключения Термодат-13К2:
 |

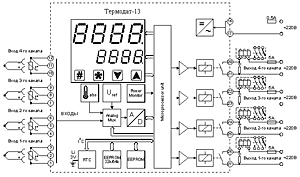

Функциональная схема Термодат-13К2:
 |

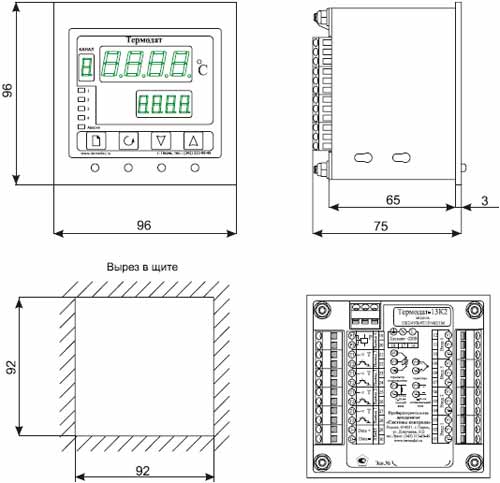

Габаритно-установочные характеристики Термодат-13К2:
Приборы предназначены для монтажа в щит. Приборы крепятся к щиту с помощью двух упорных скоб, входящих в комплект поставки. Размеры окна для монтажа 92х92 мм. Прибор следует устанавливать на расстоянии не менее 30-50 см от источников мощных электромагнитных помех (например, электромагнитных пускателей). Следует обратить внимание на рабочую температуру в шкафу, она не должна превышать 45 °С. Если температура выше, следует принять меры по охлаждению приборного отсека. В большинстве случаев в умеренной климатической зоне достаточно обеспечить свободную конвекцию, сделав вентиляционные вырезы в шкафу (внизу и вверху), но может потребоваться и установка вентилятора.
|
