В таблице указано:
- Количество ТТР, монтируемых на радиатор и максимально допустимый ток нагрузки по каждой фазе, коммутируемой реле при условии, что температура окружающей среды составляет 25°С и обеспечена эффективная естественная вентиляция радиатора.
- Через дробь приведен максимально допустимый ток нагрузки по каждой фазе при установке на радиатор рекомендованного типа вентилятора.
- Символом «–» обозначена несовместимость модели ТТР с моделью радиатора.
Радиаторы для ТТР серий MD, HD/HDH, SBDH/BDH, GaDH/GwDH, HT модификации [M01]
Радиаторы, рекомендуемые для ТТР серий MD, HD / HDH
| Модель ТТР |
Модель радиатора |
| PTP052 |
PTP060 |
PTP061.1 |
PTP062.1 |
PTP063.1 |
| MD-0544.ZD3 |
– |
1х5 |
– |
– |
– |
| MD-1044.ZD3 |
– |
1х10 |
– |
– |
– |
| MD-1544.ZD3 |
– |
1х15 |
– |
– |
– |
| HD-1044.ZD3/ZA2 |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2544.ZD3/ZA2 |
1х20 |
1х20 |
1х25 |
1х25 |
1х25 |
| HD-4044.ZD3/ZA2 |
1х20 |
1х20 |
1х30 |
1х35 |
1х40 |
| HD-6044.ZA2 |
1х20 |
1х20 |
1х40 |
1х45 |
1х55 |
| HD-8044.ZA2 |
1х20 |
1х20 |
1х40 |
1х50 |
1х65 |
| HDН-6044.ZD3 |
1х20 |
1х20 |
1х40 |
1х45 |
1х50 |
| HDН-8044.ZD3 |
1х20 |
1х20 |
1х40 |
1х45 |
1х60 |
| HDH-10044.ZD3 |
1х20 |
1х20 |
1х40 |
1х50 |
1х65 |
| HDH-12044.ZD3 |
1х20 |
1х20 |
1х40 |
1х55 |
1х70 |
| HD-1025.DD3 |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2525.DD3 |
1х20 |
1х20 |
1х25 |
1х25 |
1х25 |
| HD-4025.DD3 |
1х20 |
1х20 |
1х40 |
1х40 |
1х40 |
| HD-10xx.VA/10U/LA |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-25xx.VA/10U/LA |
1х20 |
1х20 |
1х25 |
1х25 |
1х25 |
| HD-40xx.VA/10U/LA |
1х20 |
1х20 |
1х30 |
1х35 |
1х40 |
| HD-6025.LA |
1х20 |
1х20 |
1х40 |
1х45 |
1х55 |
| HD-8025.LA |
1х20 |
1х20 |
1х40 |
1х50 |
1х65 |
Радиаторы, рекомендуемые для ТТР серий SBDH/BDH, GaDH/GwDH
| Модель ТТР |
Модель радиатора |
| PTP063.1 |
PTP034 |
PTP036 |
PTP037 |
PTP038 |
PTP039 |
PTP040 |
| SBDH-6044.ZD3 |
1х50 |
1х60 |
1х60 |
1х60 |
1х60 3х50/601 |
1х60 3х55/601 |
1х60 3х60 |
| SBDH-8044.ZD3 |
1х60 |
1х75 |
1х80 |
1х80 |
1x80 3х55/801 |
1х80 3х60/801 |
1х80 3х75/80 |
| (S)BDH-10044.ZD3 |
1х65 |
1х85 |
1х100 |
1х100 |
1x100 3х60/1001 |
1х100 3х65/1001 |
1х100 3х85/1001 |
| (S)BDH-12044.ZD3 |
1х70 |
1х90 |
1х110 |
1х120 |
1x120 3х65/1051 |
1х120 3х70/1151 |
1х120 3х90/1201 |
| (S)BDH-15044.ZD3 |
1х75 |
1х100 |
1х120 |
1х145 |
1x150 3х70/1151 |
1х150 3х75/1251 |
1х150 3х100/1501 |
| BDH-20044.ZD3 |
1х80 |
1х105 |
1х130 |
1х160 |
1x170/200 3х75/1301/1702 |
1х180/200 3х80/1401/1802 |
1х200 3х105/1701/2002 |
| BDH-25044.ZD3 |
1х85 |
1х120 |
1х150 |
1х185 |
1x190/250 3х80/1401/1952 |
1х200/250 3х90/1551/2002 |
1х250 3х115/1951/2502 |
| (Ga)GwDH-500120 |
– |
– |
– |
– |
1х170/2801/3652 |
1х180/3001/3802 |
– |
| (Ga)GwDH-600120 |
– |
– |
– |
– |
1х175/3001/3902 |
1х190/3201/4152 |
– |
| (Ga)GwDH-800120 |
– |
– |
– |
– |
1х195/3401/4602 |
1х210/3701/4802 |
1х270/4601/6002 |
| HT-1044.ZD3/ZA2 |
– |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
– |
| HT-2544.ZD3/ZA2 |
– |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
– |
| HT-4044.ZD3/ZA2 |
– |
1х30 |
1х35 |
1х40 |
1х40 |
1х40 |
– |
| HT-6044.ZD3/ZA2 |
– |
1х35 |
1х45 |
1х50 |
1х55/60 |
1х60 |
– |
| HT-8044.ZD3/ZA2 |
– |
1х40 |
1х50 |
1х60 |
1х60/801 |
1х65/801 |
– |
| HT-10044.ZD3/ZA2 |
– |
1х40 |
1х50 |
1х60 |
1х60/951 |
1х65/1001 |
– |
| HT-12044.ZD3/ZA2 |
– |
1х40 |
1х50 |
1х65 |
1х65/1051/1202 |
1х70/1151/1202 |
– |
| Модель Вентилятора3 |
|
VENT-8038 |
|
VENT-12038 |
|
[1] – При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 – При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 – При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Радиаторы для ТТР модификации [M01] серий HD / HDH, HT / HTH
Радиаторы, рекомендуемые для ТТР серий HD / HDH модификации [M01]
| Модель ТТР |
Модель радиатора |
| PTP052 |
PTP060 |
PTP061.1 |
PTP062.1 |
PTP063.1 |
| HD-1044.ZD3/ZA2[M01] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-1544.ZD3/ZA2[M01] |
1х15 |
1х15 |
1х15 |
1х15 |
1х15 |
| HD-2544.ZD3/ZA2[M01] |
1х25 |
1х20 |
1х25 |
1х25 |
1х25 |
| HD-4044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х40 |
1х40 |
| HDH-6044.ZD3/ZA2[M01] |
1х25 |
1х20 |
1х30 |
1х35 |
1х45 |
| HDH-8044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х35 |
1х50 |
| HDH-10044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х35 |
1х50 |
| HDH-12044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х35 |
1х50 |
Радиаторы, рекомендуемые для ТТР серий HT / HTH модификации [M01]
| Модель ТТР |
Модель радиатора |
| PTP034 |
PTP036 |
PTP037 |
PTP038 |
PTP039 |
| HT-1044.ZD3/ZA2[M01] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HT-1544.ZD3/ZA2[M01] |
1х15 |
1х15 |
1х15 |
1х15 |
1х15 |
| HT-2544.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HT-4044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х40 |
1х40 |
1х40 |
| HTH-6044.ZD3/ZA2[M01] |
1х25 |
1х30 |
1х40 |
1х40/601/601 |
1х45/601/602 |
| HTH-8044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х45 |
1х45/751/802 |
1х50/801/802 |
| HTH-10044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х45 |
1х45/751/952 |
1х50/801/1002 |
| HTH-12044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х45 |
1х45/751/952 |
1х50/801/1002 |
| Модель вентилятора 3 |
VENT-8038 |
|
VENT-12038 |
1 – При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 – При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 – При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Радиаторы для ТТР модификации [M02] серий HD / HDH, HT
Радиаторы, рекомендуемые для ТТР серий HD / HDH модификации [M02]
| Модель ТТР |
Модель радиатора |
| PTP052 |
PTP060 |
PTP061.1 |
PTP062.1 |
PTP063.1 |
| HD-1044.ZD3/ZA2 [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2544.ZD3/ZA2 [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-4044.ZD3/ZA2 [M02] |
1х25 |
1х25 |
1х30 |
1х35 |
1х40 |
| HD-6044.ZA2 [M02] |
1х35 |
1х30 |
1х40 |
1х45 |
1х55 |
| HD-8044.ZA2 [M02] |
1х35 |
1х35 |
1х45 |
1х50 |
1х65 |
| HDH-6044.ZD3/ZA2 [M02] |
1х30 |
1х30 |
1х40 |
1х40 |
1х50 |
| HDH-8044.ZD3/ZA2 [M02] |
1х35 |
1х30 |
1х40 |
1х45 |
1х60 |
| HDH-10044.ZD3/ZA2 [M02] |
1х35 |
1х35 |
1х48 |
1х50 |
1х65 |
| HDH-12044.ZD3/ZA2 [M02] |
1х40 |
1х35 |
1х50 |
1х55 |
1х70 |
| HD-1044.LA/VA [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-1022.10U [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2544.LA/VA [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-2522.10U [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-4044.LA/VA [M02] |
1х25 |
1х25 |
1х30 |
1х35 |
1х40 |
| HD-4022.10U [M02] |
1х25 |
1х25 |
1х30 |
1х35 |
1х40 |
| HD-6044.LA [M02] |
1х35 |
1х30 |
1х40 |
1х45 |
1х55 |
| HD-8044.LA [M02] |
1х35 |
1х35 |
1х45 |
1х50 |
1х67 |
| HD-1025.DD3 [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2525.DD3 [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-4025.DD3 [M02] |
1х35 |
1х30 |
1х40 |
1х40 |
1х50 |
Радиаторы, рекомендуемые для ТТР серий HT модификации [M02]
| Модель ТТР |
Модель радиатора |
| PTP034 |
PTP036 |
PTP037 |
PTP038 |
PTP039 |
| HT-1044.ZD3/ZA2 [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HT-2544.ZD3/ZA2 [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HT-4044.ZD3/ZA2 [M02] |
1х25 |
1х30 |
1х40 |
1х40 |
1х40 |
| HT-6044.ZD3/ZA2 [M02] |
1х35 |
1х40 |
1х50 |
1х50/601 |
1х55/601 |
| HT-8044.ZD3/ZA2 [M02] |
1х35 |
1х45 |
1х55 |
1х55/801 |
1х60/801 |
| HT-10044.ZD3/ZA2 [M02] |
1х35 |
1х45 |
1х60 |
1х60/951/1002 |
1х65/1002 |
| HT-12044.ZD3/ZA2 [M02] |
1х40 |
1х50 |
1х60 |
1х65/1051/1202 |
1х70/1151/1202 |
| Модель вентилятора3 |
VENT-8038 |
|
VENT-12038 |
[1] – При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 – При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 – При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Главное правило выбора радиатора для твердотельного реле:
При выборе радиатора охлаждения необходимо руководствоваться:
- ШАГ 1: в первую очередь, способностью радиатора рассеивать тепло;
- ШАГ 2: и только потом уделять внимание габаритным характеристикам.
Основные характеристики радиаторов KIPPRIBOR
| Модель радиатора |
Фото |
Чертеж |
Габаритные размеры (ДхШхВ мм) Масса |
Тепловое сопротивление радиаторов, RthSA
°C/Вт |
Количество в упаковке |

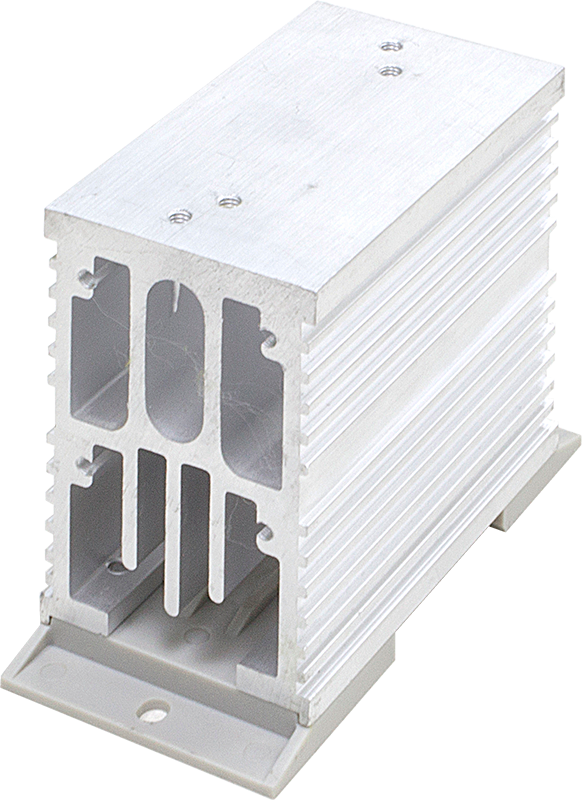

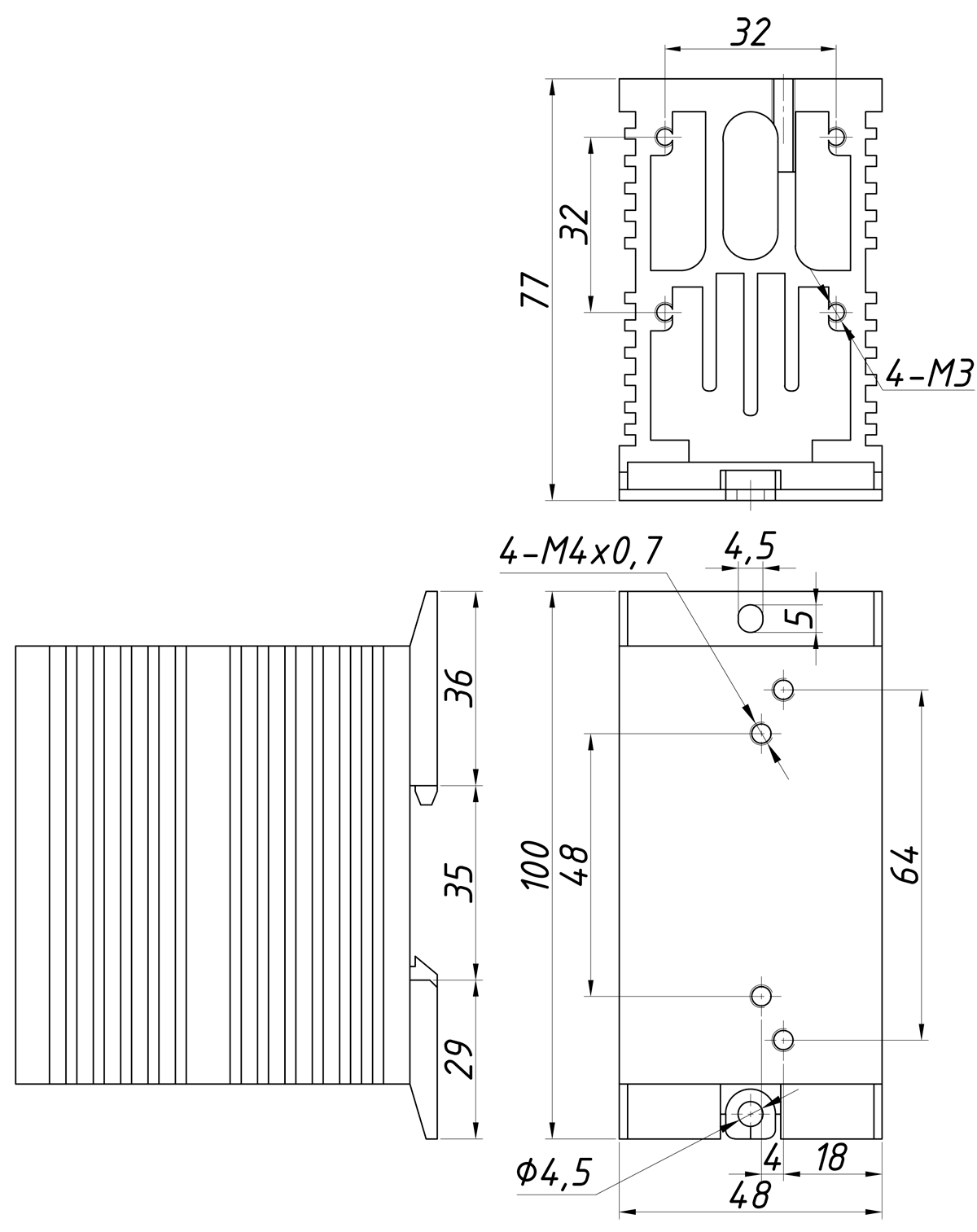

| РТР052 |
 |
 |
100х48х77 мм
310 гр. шт. |
1,96 |
1 шт. |

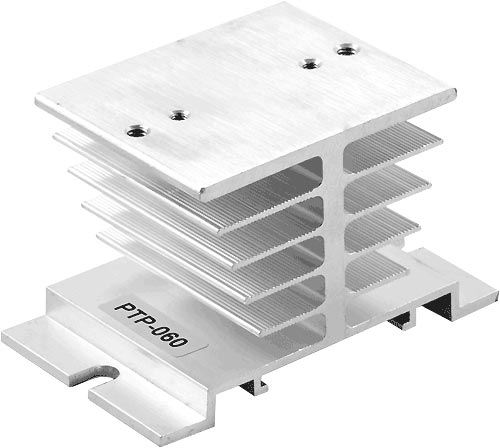

| РТР060 |
 |
 |
80х50х50 мм
135 гр. шт. |
2,19 |
2 шт. |
|

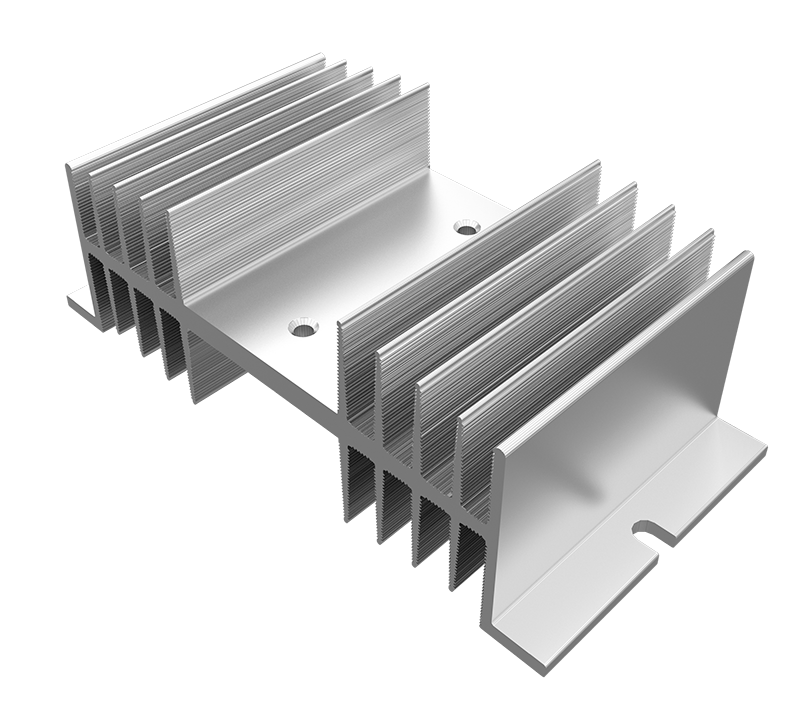

РТР061.1
|
 |
 |
144x67x50 мм
245 гр. шт. |
1,49 |
2 шт. |
|

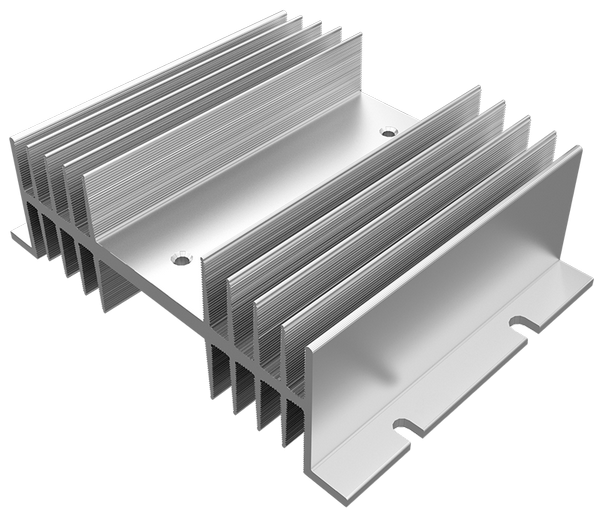

РТР062.1
|
 |
 |
144х110х50 мм
405 гр.шт. |
1,28 |
2 шт. |
|

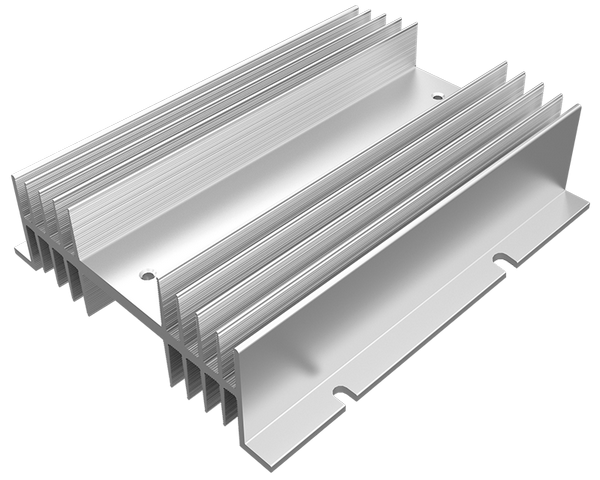

РТР063.1
|
 |
 |
180x144x50 мм
660 гр. шт. |
0,94 |
2 шт. |

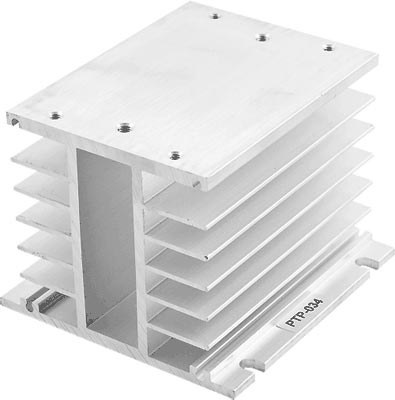

| РТР034 |
 |
 |
105х100х80 мм
590 гр. шт. |
0,65 |
1 шт. |

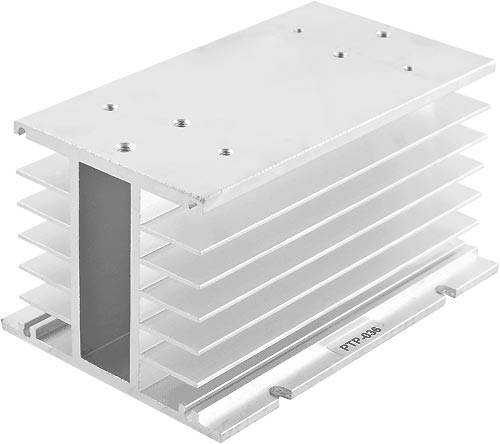

| РТР036 |
 |
 |
150х100х80 мм
855 гр. шт. |
0,48 |
1 шт. |

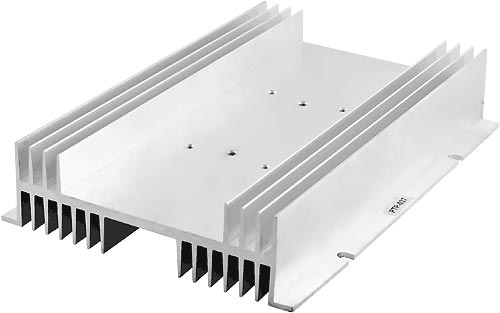

| РТР037 |
 |
 |
260х180х50 мм
1400 гр. шт. |
0,36 |
2 шт. |

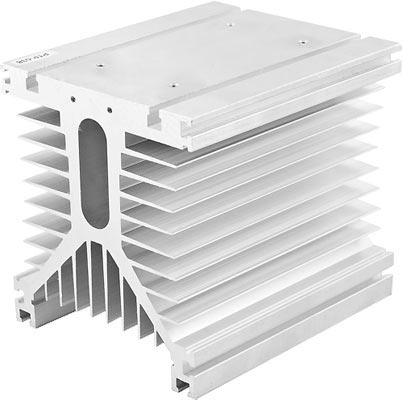

| РТР038 |
 |
 |
150х125х135 мм
2380 гр. шт. |
0,34 |
1 шт. |

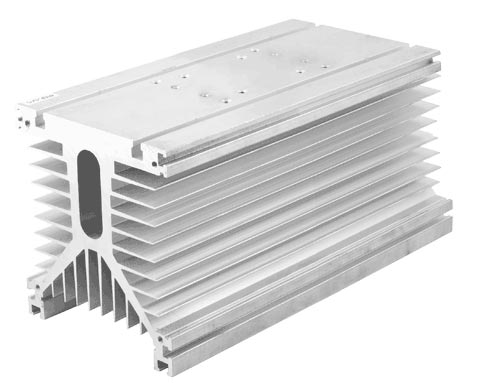

| РТР039 |
 |
 |
200х125х135 мм
3350 гр. шт. |
0,31 |
1 шт. |

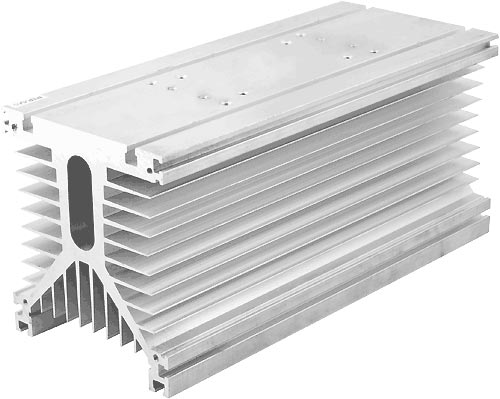

| РТР040 |
 |
 |
300х125х135 мм
5000 гр. шт. |
0,22 |
1 шт. |
