Радиант М - универсальная тонкостенная термоусаживаемая трубка

Описание

|

Функциональные возможности

|

Технические характеристики

|

Обозначение при заказе

Радиант М - универсальная тонкостенная термоусаживаемая трубка Универсальные, замедляющие горение тонкостенные термоусаживаемые трубки Радиант М - базовый продукт в линейке термоусаживаемых материалов, производящихся под маркой Радиант. Трубки производятся из радиационно сшитого полиэтилена по современной технологии и обладают рядом достоинств в сравнении с аналогичной продукцией, главные из которых: стабильно высокое качество при очень умеренной стоимости.

Термоусаживаемые трубки имеют стандартный набор технических характеристик для продукции этого класса: хорошую механическую и диэлектрическую прочность, химическую стойкость к щелочам и кислотам, гибкость, эластичность, невысокую температуру усадки, широкий размерный ряд, двух и трёхкратный коэффициенты усадки.

Основное назначение тонкостенных термоусаживаемых трубок Радиант М - формирование надёжной электрической изоляции проводников и компонентов при производстве электротехнического оборудования, монтаже и ремонте электропроводки, низковольтных распределительных и коммуникационных сетей, восстановительном ремонте электрических линий и кабелей, рассчитанных на напряжение до 600 вольт. Наличие в ассортименте широкой цветовой гаммы позволяет применять термоусаживаемую трубку в качестве маркировочного и декоративного материала.

Трубки Радиант М относятся к категории малогорючих материалов (кислородный индекс > 27), при этом не содержат галогенов и других, опасных для здоровья человека соединений. При горении они не выделяют диоксинов, фуранов и т.д., не вредят окружающей среде.




Описание

|

Функциональные возможности

|

Технические характеристики

|

Обозначение при заказе

Функциональные возможности и особенности трубки Радиант М:

  • Рабочая температура: от -40 °С до +125 °С;

  • Температура усадки: + 125 °С max.;

  • Коэффициент усадки: 2:1, 3:1, 4:1(1);

  • Не содержит галогенов, соответствует RoHS;

  • Цветовая гамма(2) : красный, жёлтый, зеленый, синий, чёрный, жёлто-зелёный, прозрачный(3).




Описание

|

Функциональные возможности

|

Технические характеристики

|

Обозначение при заказе

Технические характеристики трубки Радиант М:

Свойства Метод тестирования Результат
Прочность на растяжение ASTM D2671 ≥10 мПа
Удлинение до разрыва ASTM D2671 > 400 %
Продольная усадка ASTM D2671 не более 5 %
Тепловой шок (+200 °С) ASTM D2671 Не капает, не стекает
Подавление горения ASTM D2863 Кислородный индекс > 27
Диэлектрическая прочность ASTM D2671 > 15 кВ/мм
Объёмное электрическое сопротивление ASTM D2671 > 1014Ом·см
Водопоглощение ASTM D570 < 0,5 %




Стандартный размерный ряд4 (Коэффициент усадки 2:1) трубки Радиант М:

Размерный ряд для заказа Внутренний диаметр, мм Минимальная толщина стенки после усадки, мм Стандартная упаковка, м
До усадки, min После усадки, max Бухта(2) Нарезка(3) по 1 м(4)
Ø 1.0 / 0.5 1.5 +/- 0.2 0.65 0.28 200 100
Ø 1.5 / 0.75 1.9 +/- 0.2 0.75 0.32 200 100
Ø 2.0 / 1.0 2.5 +/- 0.2 1.0 0.35 200 100
Ø 2.5 / 1.25 3.0 +/- 0.3 1.25 0.38 200 100
Ø 3.0 / 1.5 3.7 +/- 0.3 1.5 0.4 200 100
Ø 3.5 / 1.75 4.2 +/- 0.3 1.75 0.42 200 100
Ø 4.0 / 2.0 4.7 +/- 0.3 2.0 0.55 200 100
Ø 5.0 / 2.5 5.5 +/- 0.3 2.5 0.55 100 100
Ø 6.0 / 3.0 6.5 +/- 0.4 3.0 0.55 100 100
Ø 7.0 / 3.5 7.5 +/- 0.4 3.5 0.55 100 50
Ø 8.0 / 4.0 8.5 +/- 0.4 4.0 0.6 100 50
Ø 10 / 5 10.5 +/- 0.4 5.0 0.6 100 50
Ø 12 / 6 12.5 +/- 0.4 6.0 0.6 100 50
Ø 16 / 8 17.0 +/- 0.5 8.0 0.7 100 25
Ø 20/ 10 21.0 +/- 0.5 10.0 0.8 100 25
Ø 25 / 12.5 27.4 +/- 0,8 12.5 0.9 50 25
Ø 30/ 15 32.0 +/- 1.0 15.0 0.9 50 20
Ø 35 / 17.5 37.0 +/- 1.0 17.5 1.0 50 20
Ø 40 / 20 42.0 +/- 1.0 20.0 1.0 50 10
Ø 50 / 25 51.0 +/- 1.0 25.0 1.0 25 10
Ø 60 / 30 > 60 31.0 1.30 25 5
Ø 80 / 20 > 80 41.0 1.46 25 5
Ø 100 / 50 > 100 51.0 1.46 25 5
Ø 120 / 60 > 120 61.0 1.56 25 5
Ø 150 / 75 > 150 76.0 1.56 25 5
Ø 180 / 90 > 180 91.0 1.56 25 5




Стандартный размерный ряд4 (Коэффициент усадки 3:1) трубки Радиант М:

Размерный ряд для заказа Внутренний диаметр, мм Минимальная толщина стенки после усадки, мм
Для трубки с индексом "В" (5)
Минимальная толщина стенки после усадки, мм
Для трубки с индексом "У" (5)
Стандартная упаковка, м
До усадки, min После усадки, max Бухта(2) Нарезка(3) по 1 м(4)
Ø 1.5 / 0.5 1.5 0.5 0.45 0.50 00 100
Ø 3.0 / 1.0 3.0 1.0 0.55 0.70 200 100
Ø 4.5 / 1.5 4.5 1.5 0.60 0.70 100 100
Ø 6.0 / 2.0 6.0 2.0 0.65 0.80 100 100
Ø 9.0 / 3.0 9.0 3.0 0.75 1.00 50 100
Ø 12 / 4 12 4.0 0.75 1.10 50 100
Ø 15 / 5 15 5.0 0.80 1.20 50 100
Ø 18 / 6 18 6.0 0.85 1.30 25 100
Ø 24 / 8 24 8.0 1.00 1.50 25 25
Ø 30/ 10 30 10.0 1.15 1.70 25 25
Ø 39/13 39 13.0 1.50 1.90  - 1
Ø 50/ 16 50 16.0 2.50 2.50  - 1
Ø 60 / 20 60 20.0 2.60 2.60  - 1
Ø 70 / 23 70 23.0 2.60 2.60  - 1
Ø 80 / 26 80 26.0 2.60 2.80  - 1
Ø 90 / 30 90 30.0 2.60 2.80  - 1
Ø 100 / 33 100 33.0 2.60 3.00  - 1

(1)- Трубки с коэффициентом усадки 4:1 производятся только на заказ;

(2)- Возможно производство трубок других цветов на заказ;

(3)- Трубка прозрачного цвета не подавляет горение;

(4)- возможно изготовление трубок других размеров (от 0.6 мм до 300 мм) на заказ;

(5)- трубки изготавливаются на разных производственных линиях.




Описание

|

Функциональные возможности

|

Технические характеристики

|

Обозначение при заказе

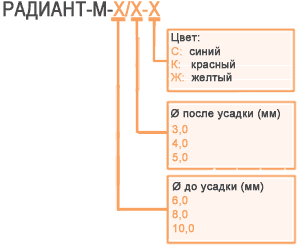

Обозначение при заказе трубки Радиант М:

Обозначение при заказе трубки Радиант М
