Поплавковые датчики уровня ПДУ-Т



Описание

|

Установка и принцип действия

|

Таблица выбора

|

Схемы подключения

|

Габаритные размеры

Предназначены для простых задач контроля предельного уровня жидкостей. Эффективны в случаях когда измерение уровня другими датчиками (кондуктометрическими, ультразвуковыми, датчиками давления, ротационными и вибрационными датчиками) невозможно технически или неоправданно дорого в силу их высокой стоимости.

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т могут работать как совместно с приборами ОВЕН САУ-М6, САУ-М7.Е, САУ-МП, САУ-У, так и самостоятельно, управляя исполнительными механизмами, через промежуточное реле или контактор.

Наличие в серии ПДУ-Т нескольких вариантов конструктивного исполнения и материалов позволит выбрать датчик уровня, который наиболее оптимально подойдет под Вашу задачу по способу монтажа, материалу погружной части, коммутационной функции выхода и т.д.




Описание

|

Установка и принцип действия

|

Таблица выбора

|

Схемы подключения

|

Габаритные размеры



Способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Модификация Способ установки См. Рис.
ПДУ-Т101 Устанавливается вертикально изнутри емкости в отверстие, фиксируется двумя гайками снаружи и изнутри
ПДУ-Т102
ПДУ-Т104
ПДУ-Т106
ПДУ-Т121-065-115
ПДУ-Т301 Устанавливается горизонтально изнутри емкости в отверстие, фиксируется двумя гайками снаружи и изнутри
ПДУ-Т302
ПДУ-Т321-060-110
ПДУ-Т501 Устанавливается горизонтально снаружи емкости через резьбу в стенке емкости или бобышку с резьбой G1/2”
ПДУ-Т505
ПДУ-Т502 Устанавливается горизонтально снаружи емкости через отверстие, фиксируется гайкой снаружи (в комплекте с датчиком поставляется резиновая втулка, которая служит уплотнением)
ПДУ-Т601-2 Устанавливается вертикально, фиксируется за провод на нужной высоте
ПДУ-Т601-5



Принцип действия и способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх:

В поплавок датчиков вмонтирован постоянный магнит, а в штоке датчика, по которому перемещается поплавок, встроен геркон.

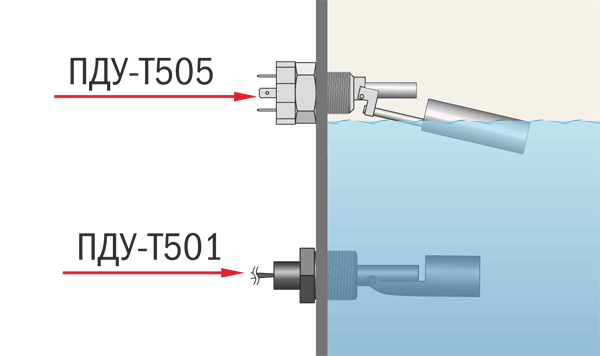

Когда поплавок погружается в жидкость он начинает перемещаться по штоку, вызывая срабатывание геркона и датчик таким образом сигнализирует от достижении жидкостью предельного уровня. В зависимости от конструктива датчики ПДУ-Т устанавливаются в емкость горизонтально или вертикально (см. рис. 1).

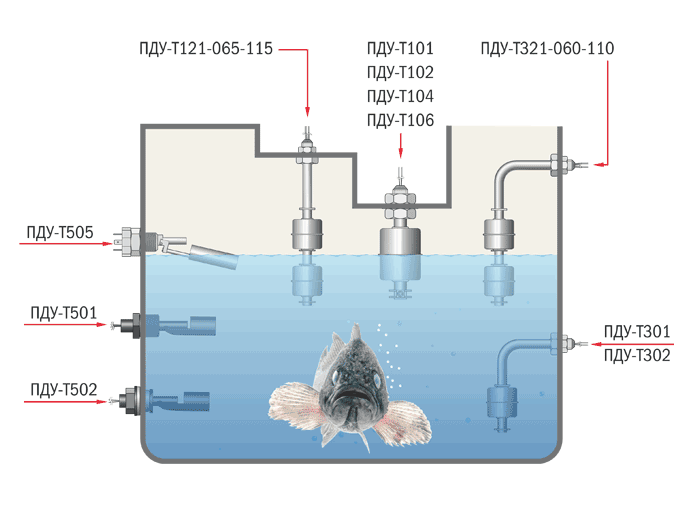

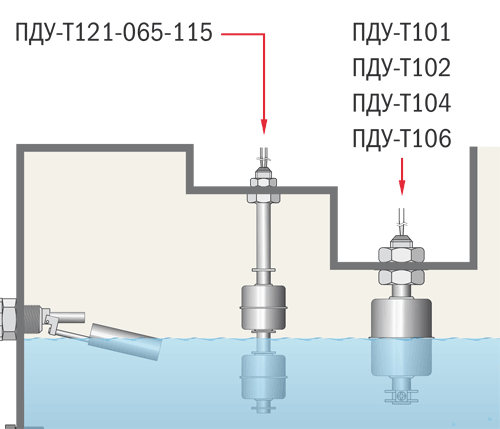

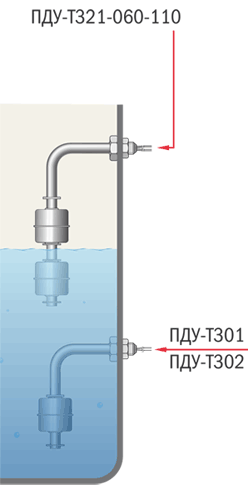

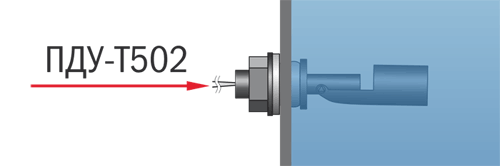

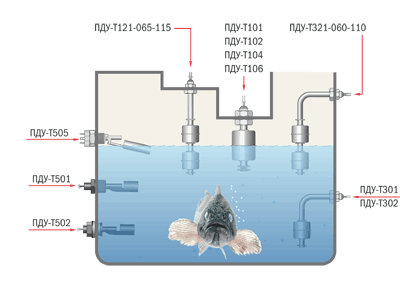

Рис.1. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх




ПДУ-Т601-х:

В состав поплавковых датчиков ПДУ-Т601-х входят: поплавок с контактной группой (NO+NC) и шариком внутри, кабель определенной длины, зависящей от модификации датчика и груз, который одевается на кабель. Кабель через герметичный ввод соединен с поплавком. Груз расположенный на кабеле предназначен для установки точки переключения состояния контактов (установки верхнего уровня).

Датчик подвешивается за провод так, чтобы поплавок находился на высоте желаемого нижнего уровня жидкости в емкости. В таком положении шарик, расположенный в корпусе датчика нажимает на контакты, замыкая один контакт и размыкая другой относительно общего провода. Груз, расположенный на кабеле датчика, опускается на высоту желаемого верхнего уровня. При заполнении емкости жидкость поднимает поплавок вверх и при пересечении поплавком уровня, на котором расположен груз, шарик перекатывается и переключает контакты в противоположное состояние (см. рис.2).

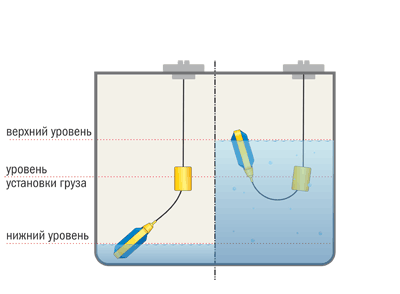

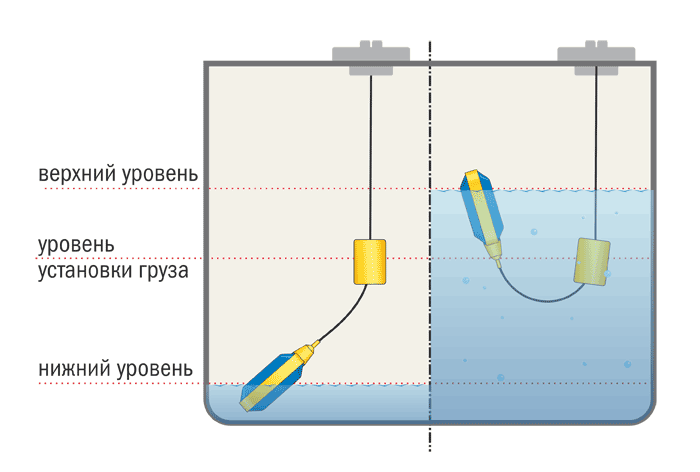

Рис.2. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т601-х




Описание

|

Установка и принцип действия

|

Таблица выбора

|

Схемы подключения

|

Габаритные размеры



Таблица выбора поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Модификация Фото Коммут-ная функция Коммут-ое напр-е Коммут-ый ток Выходной элемент Материал Температура среды
DC AC DC AC

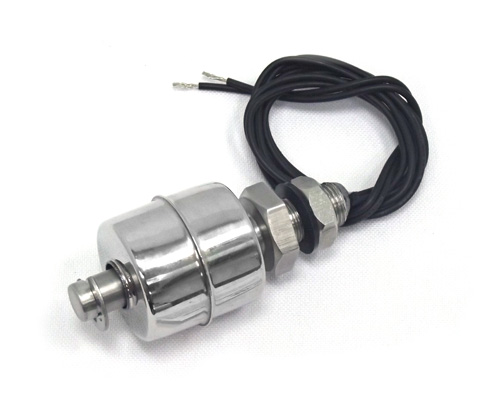

ПДУ-Т101 ПДУ-Т101 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

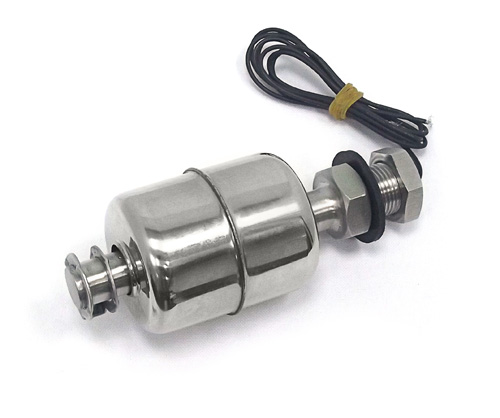

ПДУ-Т102 ПДУ-Т102 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

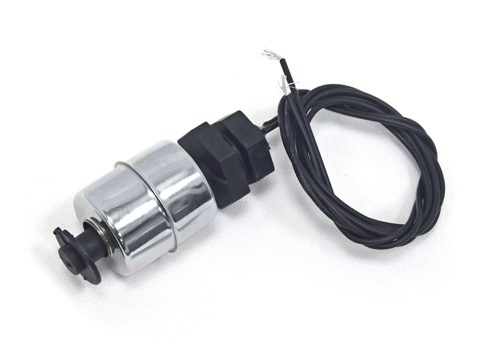

ПДУ-Т104 ПДУ-Т104 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь
+
Полипропилен
-10…+80 °C

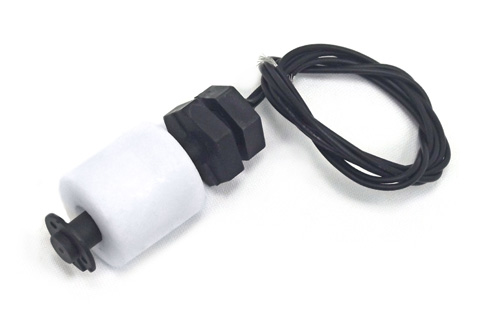

ПДУ-Т106 ПДУ-Т106 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C

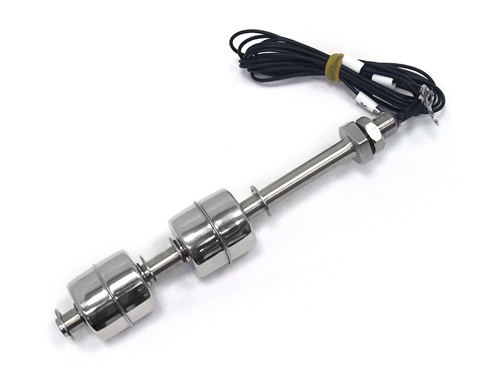

ПДУ-Т121-065-115 ПДУ-Т121-065-115 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

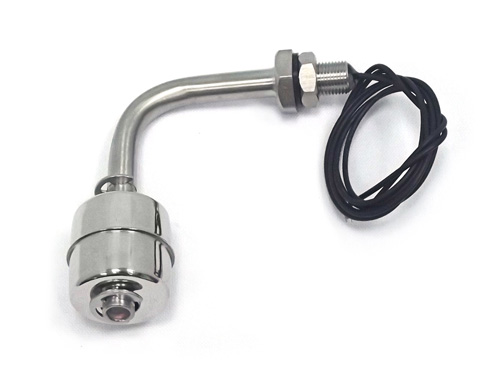

ПДУ-Т301 ПДУ-Т301 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

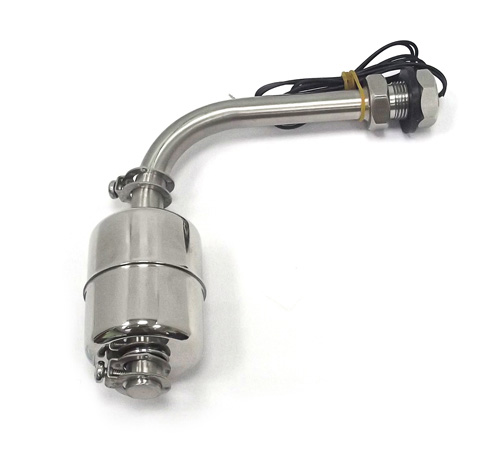

ПДУ-Т302 ПДУ-Т302 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

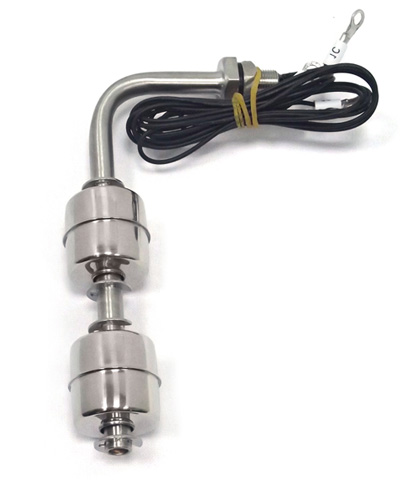

ПДУ-Т321-060-110 ПДУ-Т321-060-110 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

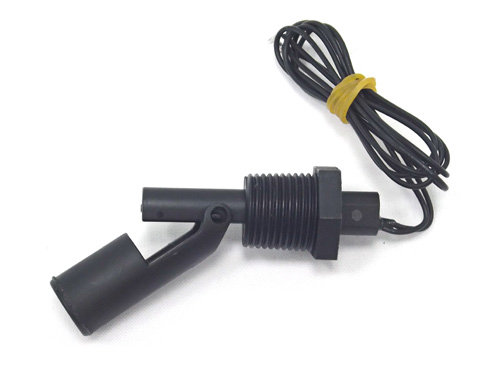

ПДУ-Т501 ПДУ-Т501 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C

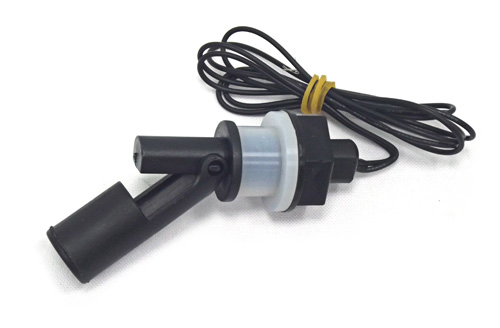

ПДУ-Т502 ПДУ-Т502 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C

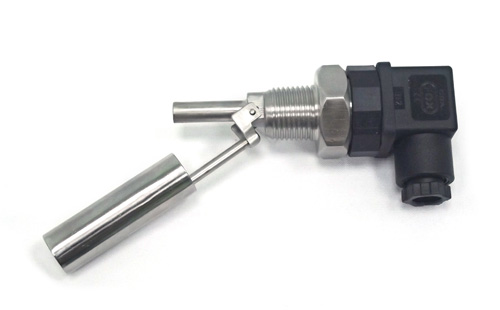

ПДУ-Т505 ПДУ-Т505 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C

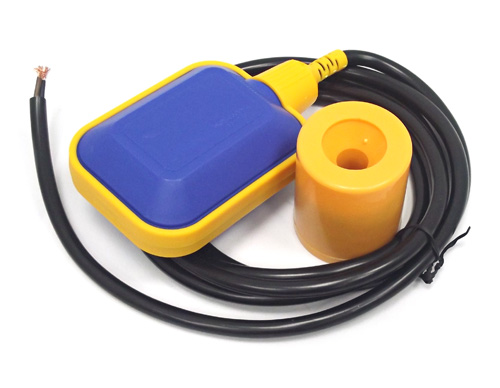

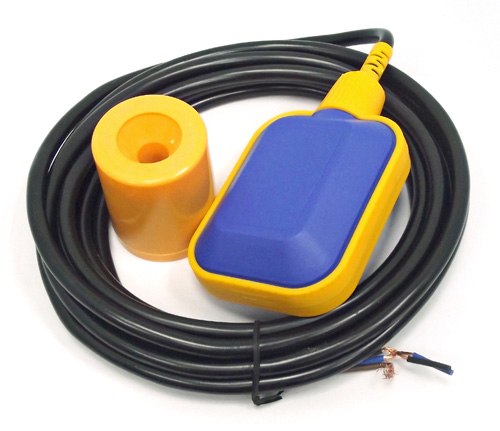

ПДУ-Т601-2 ПДУ-Т601-2 220 V 220 V 10 А 10 А Микропереключатель Полипропилен -10…+80 °C
ПДУ-Т601-5 ПДУ-Т601-5 220 V 220 V 10 А 10 А Микропереключатель Полипропилен -10…+80 °C




Описание

|

Установка и принцип действия

|

Таблица выбора

|

Схемы подключения

|

Габаритные размеры

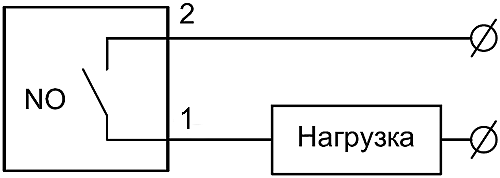

Схемы подключения поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ВАЖНО! Состояние контактов на схемах изображено для датчиков, не погруженных в жидкость, соответственно при погружении в жидкость они изменят свое состояние на противоположное.

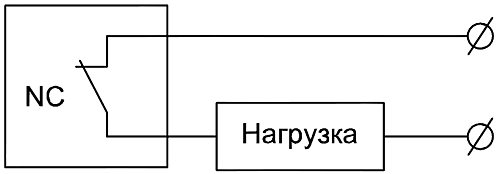

ПДУ-Т101, ПДУ-Т102, ПДУ-Т104,

ПДУ-Т106, ПДУ-Т301, ПДУ-Т302

Схемы подключения: ПДУ-Т101, ПДУ-Т102, ПДУ-Т104, ПДУ-Т106, ПДУ-Т301, ПДУ-Т302

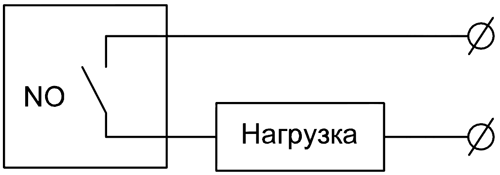

ПДУ-Т501, ПДУ-Т502



Схемы подключения: ПДУ-Т501, ПДУ-Т502

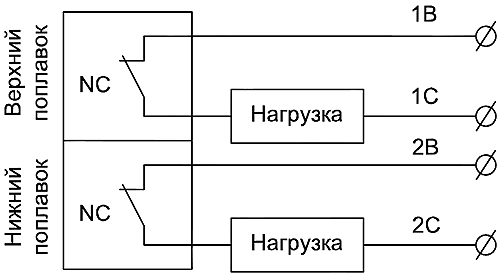

ПДУ-Т121-065-115

Схемы подключения: ПДУ-Т121-065-115



ПДУ-Т321-060-110

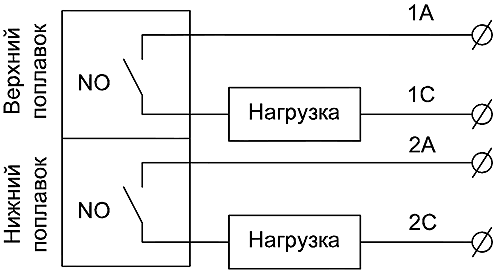

Схемы подключения: ПДУ-Т321-060-110



ПДУ-Т505

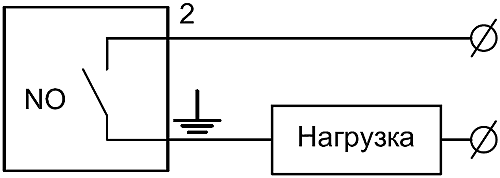

Схемы подключения: ПДУ-Т505

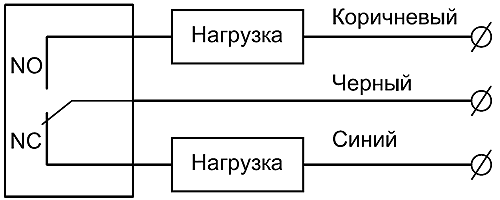

ПДУ-Т601-2, ПДУ-Т601-5

Схемы подключения: ПДУ-Т601-2, ПДУ-Т601-5




Описание

|

Установка и принцип действия

|

Таблица выбора

|

Схемы подключения

|

Габаритные размеры



Габаритные размеры поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

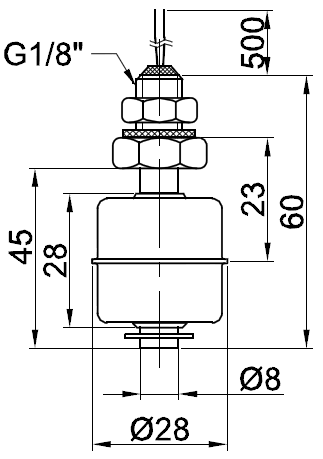

ПДУ-Т101

Габаритные размеры: ПДУ-Т101

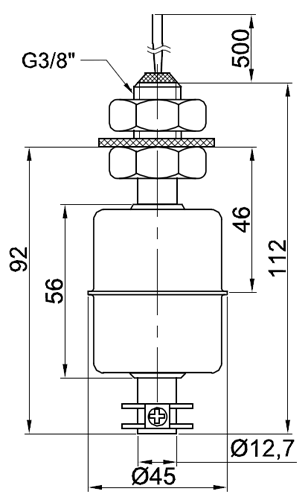

ПДУ-Т102

Габаритные размеры: ПДУ-Т102

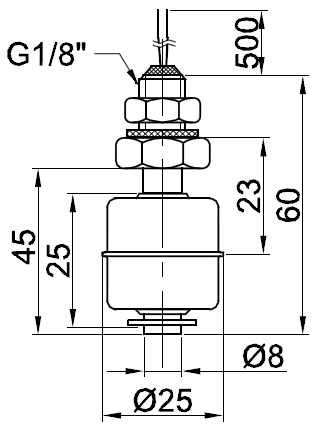

ПДУ-Т104

Габаритные размеры: ПДУ-Т104

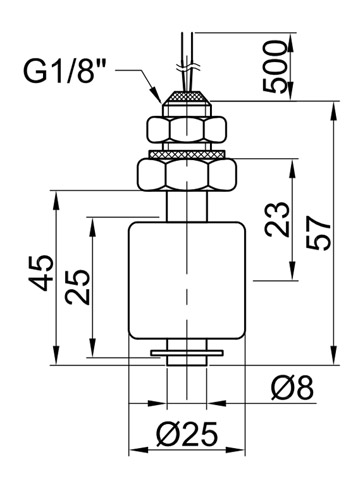

ПДУ-Т106

Габаритные размеры: ПДУ-Т106

ПДУ-Т121-065-115

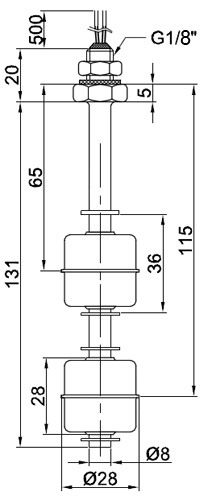

Габаритные размеры: ПДУ-Т121-065-115

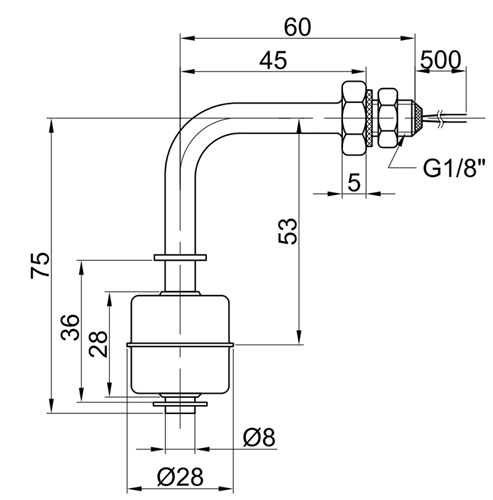

ПДУ-Т301

Габаритные размеры: ПДУ-Т301

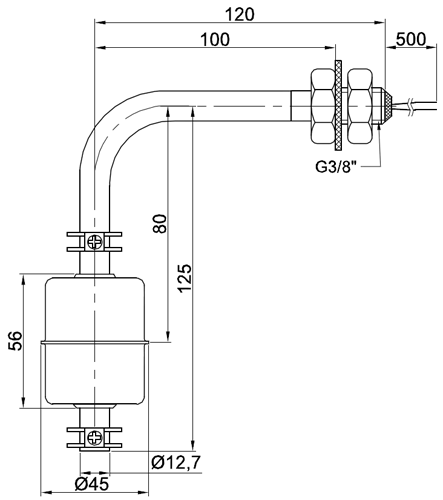

ПДУ-Т302

Габаритные размеры: ПДУ-Т302

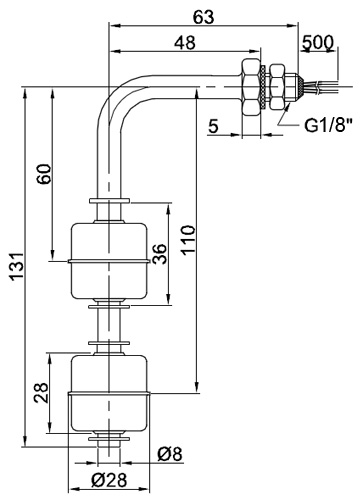

ПДУ-Т321-060-110

Габаритные размеры: ПДУ-Т321-060-110

ПДУ-Т501

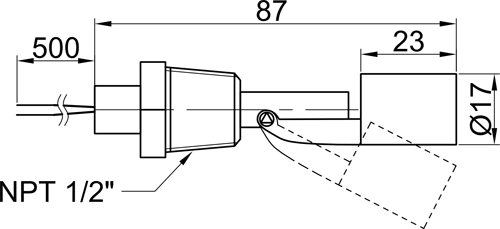

Габаритные размеры: ПДУ-Т501

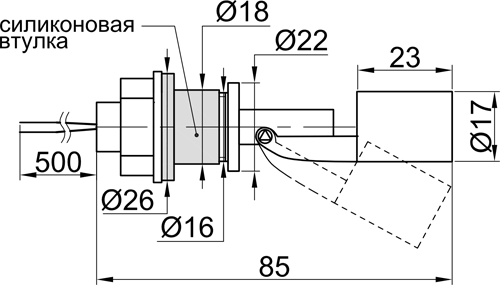

ПДУ-Т502

Габаритные размеры: ПДУ-Т502

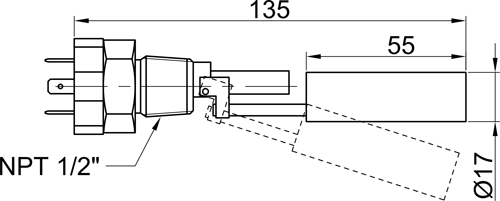

ПДУ-Т505

Габаритные размеры: ПДУ-Т505

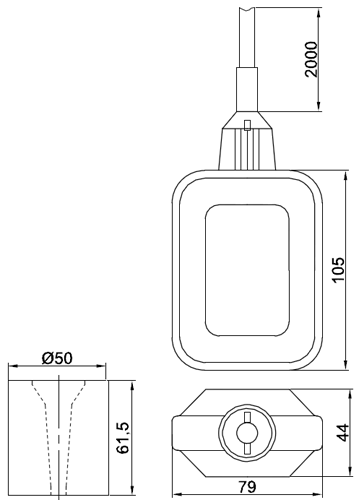

ПДУ-Т601-2

Габаритные размеры: ПДУ-Т601-2

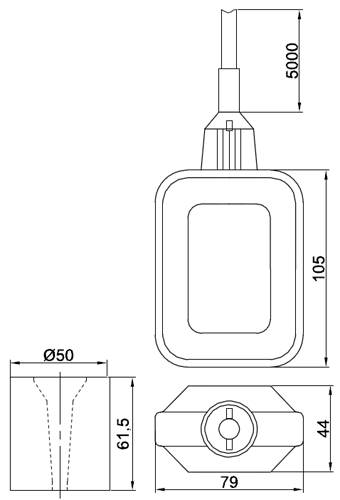

ПДУ-Т601-5

Габаритные размеры: ПДУ-Т601-5
