ОВЕН ПР100 компактное программируемое реле для локальных систем автоматизации

ОВЕН ПР100 компактное программируемое реле

ОВЕН ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д. Может применяться в неотапливаемых помещениях: диапазон рабочих температур от -40 до +55 ºС.

Прибор имеет автоматный корпус размером 5din. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Отличительные характеристики ОВЕН ПР100:

  • Два исполнения: 12 и 20 каналов ввода/вывода.
  • Две модификации по питанию: =24 В и ≈230 В.
  • Поддержка аналоговых сигналов 4…20 мА или 0…10 В (в модификации на 24 В).
  • Компактный автоматный корпус 5din.
  • Работа в неотапливаемых помещениях: -40...+55 ºС.
  • USB-порт для программирования (не требует питания при программировании).
  • Широкие функциональные возможности:
    • Энергонезависимые переменные.
    • Управление по дням недели и времени суток.
    • ПИД-регулирование.
  • Возможность питания от бортовой сети =12 В (=9…32 В).

Конструктивные особенности ОВЕН ПР100:

  • Автоматный корпус.
  • Ширина корпуса 5 «автоматов» (5din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Применение ОВЕН ПР100:

Поддержание уровня  Управление упаковкой продукции
Поддержание уровня Управление упаковкой продукции

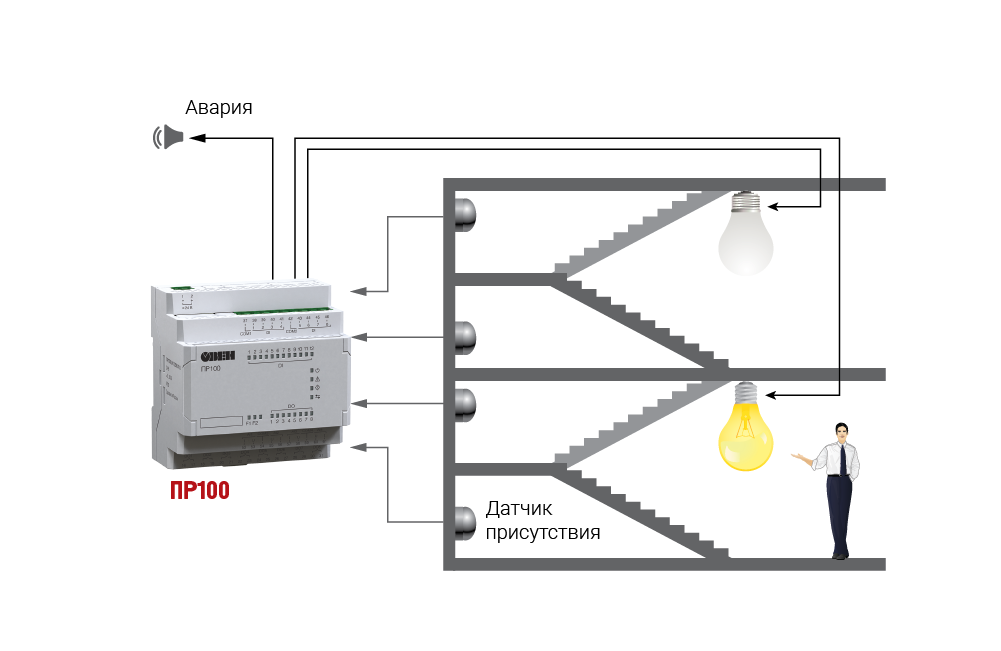

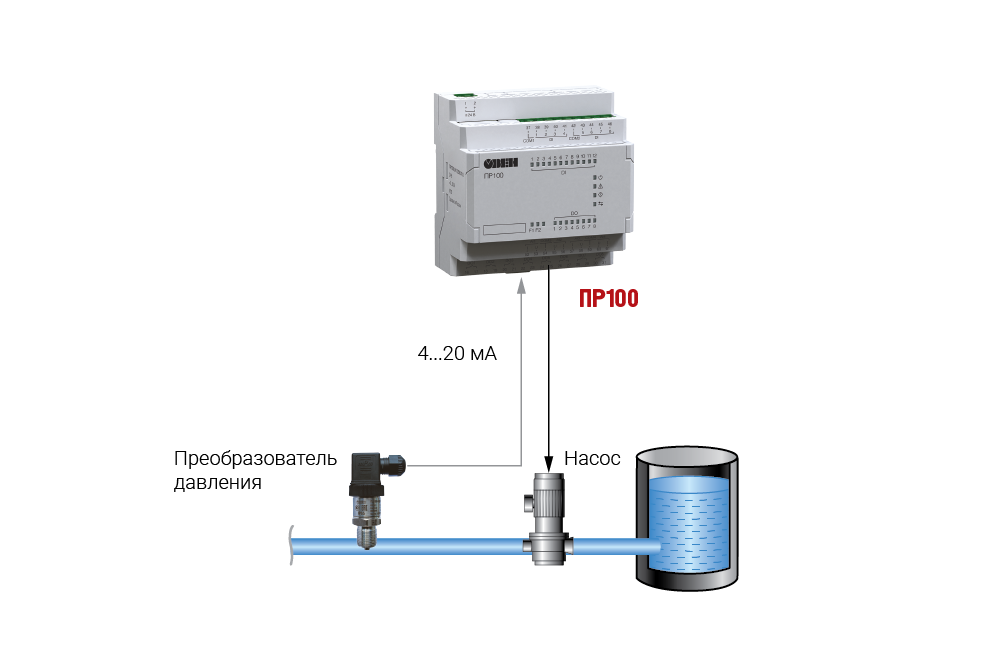

Управление освещением Поддержание давления
Управление освещением Поддержание давления

Технические характеристики ОВЕН ПР100

Наименование Значение
ПР100-230 ПР100-24
Программирование
Среда программирования OWEN Logic
Объем Retain-памяти 1024 байт
Стек Динамический
Память ПЗУ 128 кбайт
Памать ОЗУ 16 кбайт
Интерфейс программирования USB
Дискретные входы
Количество До 12
Номинальное напряжение питания ≈230 В

=24 В

Гальваническая развязка Групповая, по 4 входа (1 – 4 и 5 - 8)
Аналоговые входы
Количество - До 4
Тип измеряемых сигналов -

0…10 В

4…20 мА

Дискретный

Предел основной приведенной погрешности - ±0,5 %
Период обновления результатов измерения четырех каналов   20 мс
Работа в дискретном режиме - Да
Дискретные выходы
Количество До 8
Тип Релейный (нормально-разомкнутый)
Допустимый ток нагрузки, не более

5 А при напряжении не более 250 В переменного тока и cos φ >0,95

3 А при напряжении не более 30 В постоянного тока

Гальваническая развязка Индивидуальная
Вычислительные ресурсы и дополнительное оборудование
Минимальное время цикла

1 мс (зависит от сложности программы)

Модули расширения Нет
Встроенные часы реального времени Да

Модификации ОВЕН ПР100

Модификация
Питание
Входы
Выходы
RS-485
общее
количество
дискретные:
количество (тип)
аналоговые:
количество, тип
дискретные:
количество, тип
ПР100-230.0804.01.0
~230 В
8
8 (ДФ)
4 Р

ПР100-230.0804.01.1
~230 В
8
8 (ДФ)
4 Р
1 шт.
ПР100-24.0804.03.0
=24 В
8
4 (Д)
4
4…20 мА
0…10 В
дискретный
4 Р

ПР100-24.0804.03.1
=24 В
8
4 (Д)
4
4…20 мА
0…10 В
дискретный
4 Р
1 шт.
ПР100-230.1208.01.0
~230 В
12
12 (ДФ)
8 Р

ПР100-230.1208.01.1
~230 В
12
12 (ДФ)
8 Р
1 шт.
ПР100-24.1208.03.0
=24 В
12
8 (Д)
4
4…20 мА
0…10 В
дискретный
8 Р

ПР100-24.1208.03.1
=24 В
12
8 (Д)
4
4…20 мА
0…10 В
дискретный
8 Р
1 шт.

pdf Краткое руководство ПР100
Краткое руководство ПР100.pdf 1415 Kb
pdf Руководство по эксплуатации ПР100
Руководство по эксплуатации ПР100.pdf 5251 Kb
