ОВЕН ПР110 программируемое реле

Программируемое реле ОВЕН ПР110.

Назначение программируемого реле ОВЕН ПР110:

Программируемое реле ОВЕН ПР110 предназначено для построения простейших автоматизированных систем управления на основе релейной логики.




Область применения программируемого реле ОВЕН ПР110:

  • системы релейной защиты и контроля;
  • управления наружным и внутренним освещением, освещением витрин;
  • управления технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами, конвейерными системами);
  • управления подъемниками, парковочными автоматами и т.д.




Технические характеристики программируемого реле ОВЕН ПР110:

Питание
Напряжение питания постоянного тока 21...27 В (номинальное напряжение 24 В)
Потребляемая мощность, не более 6 ВА
Гальваническая развязка отсутствует
Дискретные входы
Количество дискретных входов 8
Тип датчика дискретного входа
  • коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
  • датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов 24±3 В
Максимальный ток дискретного входа, не более 9 мА
Ток «логической единицы», не менее 3 мА
Ток «логического нуля», не более 1 мА
Уровень сигнала, соответствующий логической единице на дискретном входе 12…27 В
Уровень сигнала, соответствующий логическому нулю на дискретном входе 0…4 В
Гальваническая развязка групповая
Электрическая прочность изоляции 1500 В
Дискретные выходы
Количество дискретных выходов 4
Тип выходного элемента электромагнитное реле
Допустимый ток нагрузки, не более
  • 1 А при напряжении не более 250 В переменного тока и cos ϕ= 1;
  • 3 А при напряжении не более 30 В постоянного тока
Допустимый ток нагрузки, не менее 10 мА при 5 В постоянного тока
Механический ресурс реле, циклов, не менее 5 000 000
Электрический ресурс реле, циклов, не менее 200 000
Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, не более 10 мс
Гальваническая развязка индивидуальная
Электрическая прочность изоляции 1500 В
Конструкция
Индикация состояния входов/выходов светодиодная, на передней панели
Тип корпуса корпус для крепления на DIN-рейку шириной 35 мм в форм-факторе под автоматный щит
Габаритные размеры (63ммх110ммх73мм)±1мм
Степень защиты корпуса IP20
Масса прибора, не более 0,5 кг
Программирование
Среда программирования OWEN EasyLogic
Интерфейс программирования RS!232
Сетевые параметры прибора
Скорость обмена 9600 бит/с
Длина слова данных 8
Контроль четности нет
Количество стоп-бит 1




Преимущества программируемого реле ОВЕН ПР110:

  • cоздание любого алгоритма работы под потребности клиента;
  • интуитивно понятная среда программирования EasyLogic;
  • наличие внутреннего таймера без привязки к реальному времени;
  • расширенные диапазоны рабочих температур -20..+55°С;
  • компактный корпус для крепления на DIN-рейку;
  • самая низкая цена на рынке за программируемое реле;
  • наличие внутренних переменных для облегчения программирования;
  • отсутствие ограничения по количеству функциональных блоков и переменных (ограничено только объемом свободной памяти).

Прибор выпускается в пластмассовом корпусе, предназначенном для крепления на DIN-рейку шириной 35 мм или на стену.

Условное обозначение прибора при заказе: ПР110:24.8Д.4Р (программируемое реле работающее при номинальном напряжении питания постоянного тока 24 В, реализующее подключение восьми дискретных входов и четырех дискретных выходов).

Внимание! Программирование реле ОВЕН ПР110 возможно только при использовании комплекта для программирования ОВЕН ПР-КП10.


Модуль интерфейсный ПР-МИ485

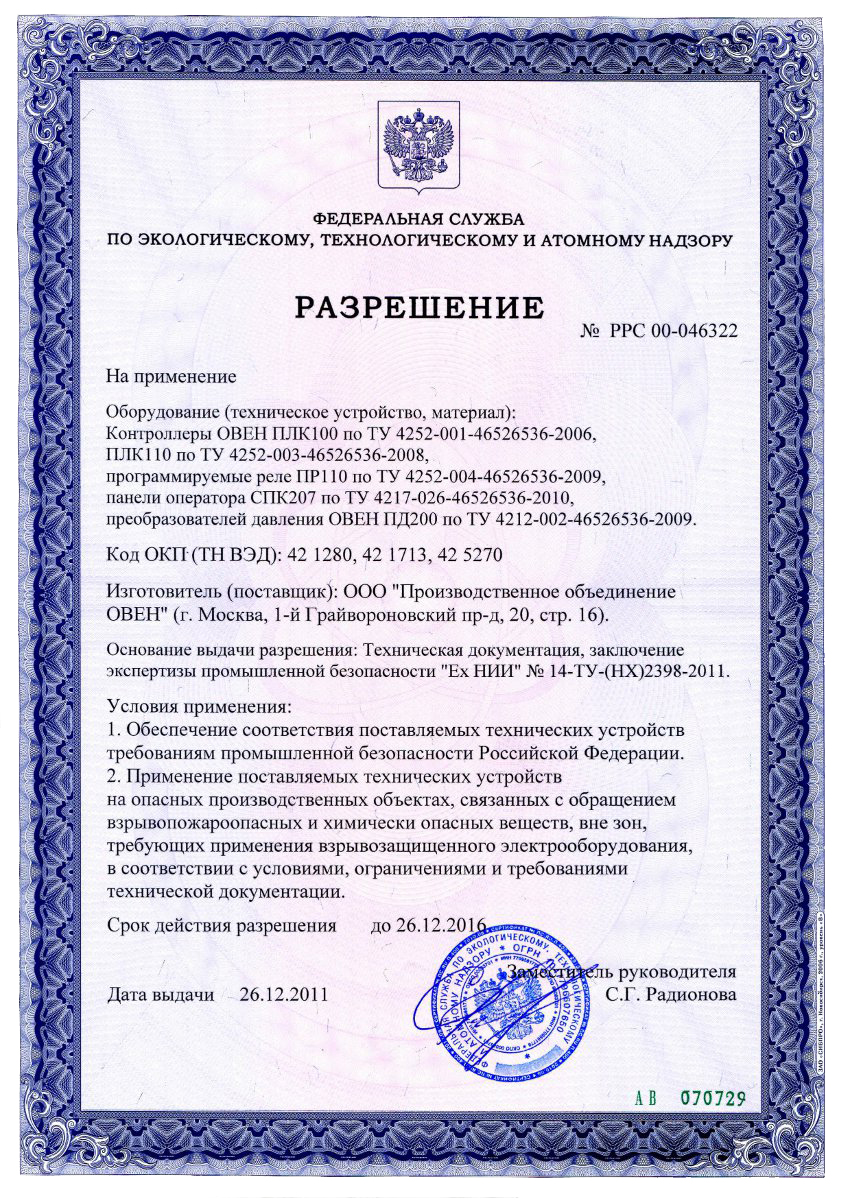

jpg Разрешение Ростехнадзора на ПР110
09417.jpg 759 Kb
zip Программа «OWEN EasyLogic»
EasyLogic.zip 25729 Kb
pdf Руководство EasyLogic
Руководство EasyLogic.pdf 909 Kb
zip ПО «OWEN Logic» с поддержкой режима «Симулятор»
OWEN Logic.zip 29726 Kb
pdf Руководство ПР110
Руководство ПР110.pdf 345 Kb
