ОВЕН БП02, БП04, БП07, БП14 блоки питания для датчиков

ОВЕН БП02, БП04, БП07, БП14 блоки питания для датчиков

Блоки питания ОВЕН БП02, БП04, БП07, БП14 предназначены для питания датчиков стабилизированным напряжением постоянного тока.

Максимальная выходная мощность: 2, 4, 7, 14 Вт. Каждый блок питания имеет модификации двух номиналов выходного напряжения: 24 и 36 В.

Блоки питания БП02, БП04, БП07, БП14 выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Основные функции

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Один или несколько гальванически изолированных каналов питания датчиков.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Индикация о наличии напряжения на выходе.

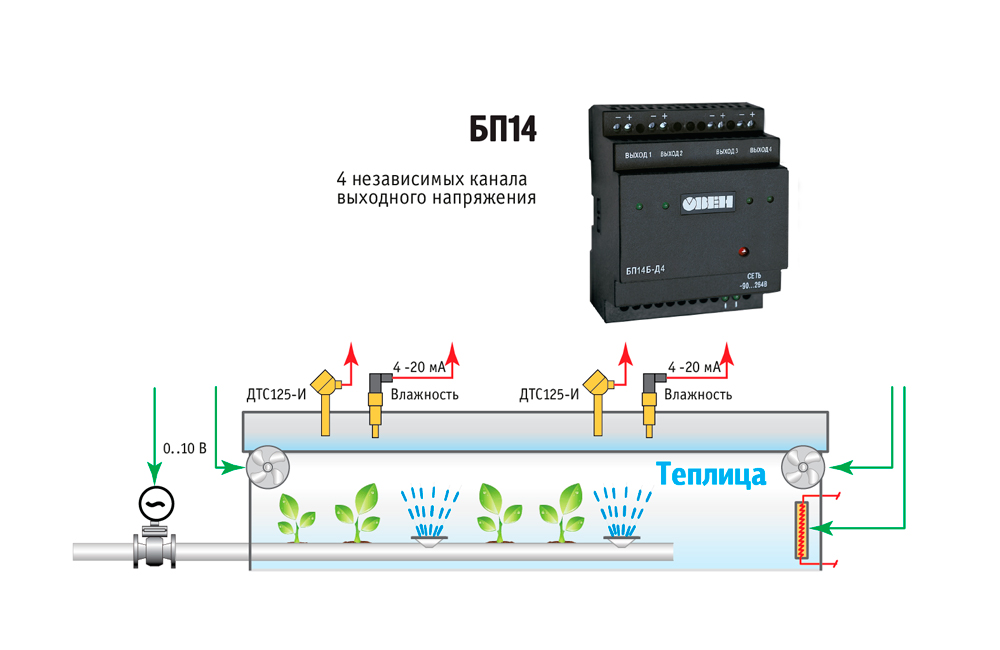

Примеры применения блоков питания для датчиков

Примеры применения блоков питания для датчиков

Технические характеристики

Параметр
Значение
Входное напряжение:
– переменного тока
90...264 В
– постоянного тока
110...370 В
Частота входного переменного напряжения
47...63 Гц
Выходное напряжение
24 и 36 В
Коррекция выходного напряжения
22…26 В
Нестабильность выходного напряжения при изменении напряжения питания
±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
±0,25 %
Электрическая прочность изоляции:
– вход - выход (действующее значение)
3 кВ
– вход - корпус (действующее значение)
1,5 кВ
Коэффициент полезного действия
Не менее 85%
Степень защиты корпуса (со стороны передней панели)
IP20

Условия эксплуатации

Параметр
Значение
Температура окружающего воздуха
–20...+50 °С
Атмосферное давление
86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %

Электрические характеристики

Модификация
прибора
Количество каналов
Суммарная мощность, Вт
Мощность в канале, Вт
Выходное напряжение в канале, В
Макс. ток нагрузки в канале, А
Амплитуда пульсации выходного напряжения, мВ
БП02Б-Д1-24
1
2,5
2,5
24±3 %
0,1
120
БП04Б-Д2-24
1
4
4,0
24±2 %
0,165
100
БП04Б-Д2-36
1
4
4,0
36±2 %
0,110
100
БП07Б-Д3.2-24
2
7
3,5
24±0,48 %
0,145
60
БП07Б-Д3.2-36
2
7
3,5
36±0,72 %
0,095
60
БП14Б-Д4.2-24
2
14
7,0
24±0,48 %
0,29
60
БП14Б-Д4.2-36
2
14
7,0
36±0,72 %
0,19
60
БП14Б-Д4.4-24
4
14
3,5
24±0,48 %
0,145
60
БП14Б-Д4.4-36
4
14
3,5
36±0,72 %
0,095
60

pdf Краткое руководство БП04Б-Д2-х (М01)
11126.pdf 387 Kb
pdf Руководство по эксплуатации БП02
11125.pdf 159 Kb
pdf Руководство по эксплуатации БП07
11124.pdf 202 Kb
pdf Руководство по эксплуатации БП14
11123.pdf 226 Kb
