ОВЕН БП60К блок питания для ПЛК и ответственных применений

БП60К блок питания для ПЛК и ответственных применений

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210. Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.

Особенности и преимущества

  • Каждый блок питания проходит индивидуальные испытания с приложением протокола!
  • Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
  • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
  • Регулировка выходного напряжения: ±8 %.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
  • Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

Примеры применения ОВЕН БП60К

Примеры применения ОВЕН БП60К Примеры применения ОВЕН БП60К Примеры применения ОВЕН БП60К

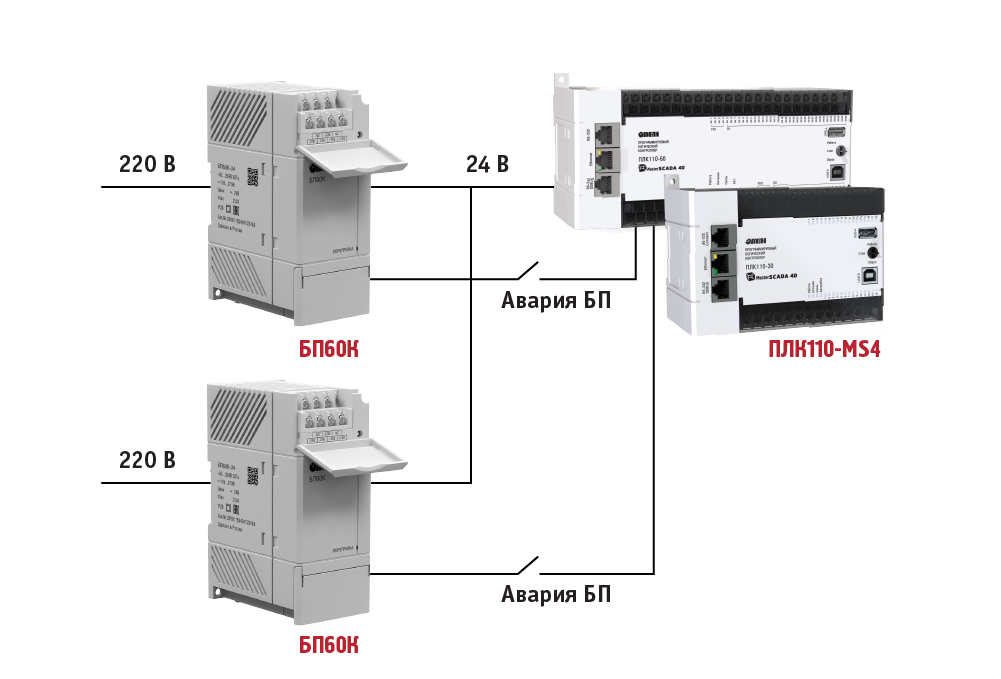

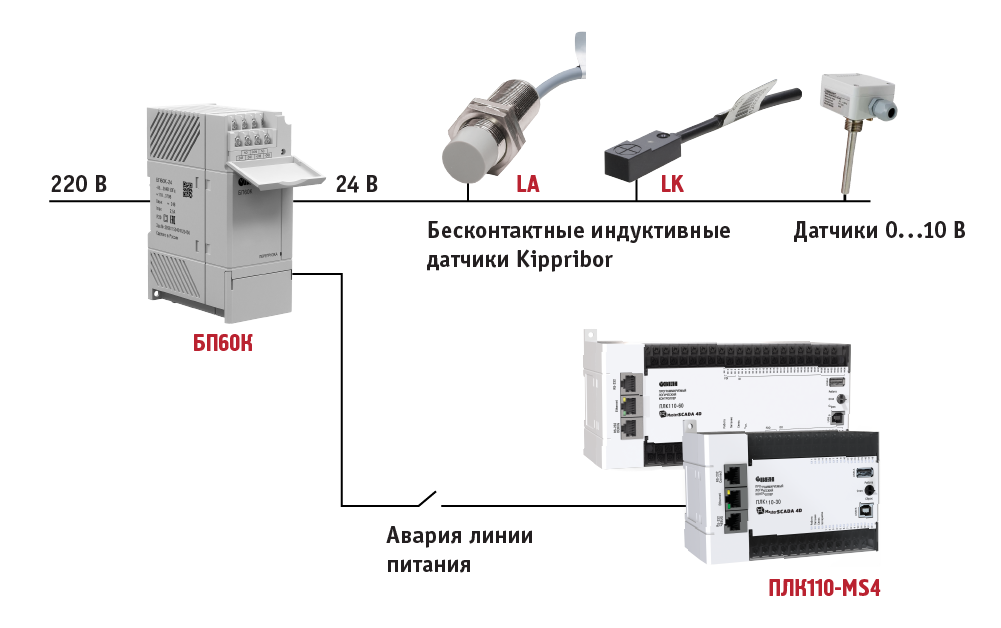

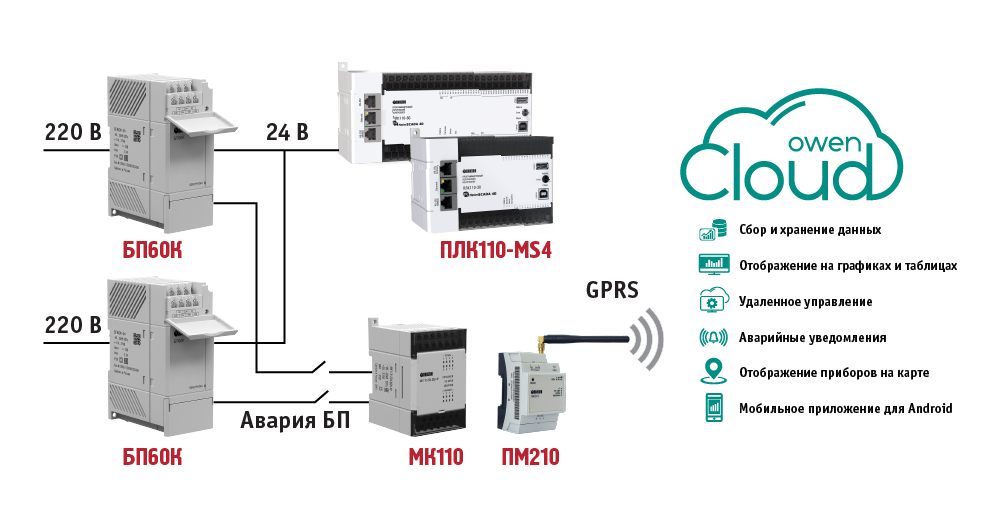

Питание ПЛК с резервированием и сигнализацией состояния питания по каждой из фаз Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или OwenCloud Сигнализация наличия питания для датчиков и актуаторов в ответственных применениях

Технические характеристики ОВЕН БП60К

Параметр
Значение
Выходные параметры
Номинальное напряжение, В
24
Номинальный ток, А
2,5
Номинальная мощность, Вт
60
Подстройка выходного напряжения, %
±8
Допустимое отклонение напряжения, %
±2
Нестабильность выходного напряжения от входного напряжения, %
±0,5
Нестабильность выходного напряжения от выходного тока, %
±0,25
Коэффициент температурной нестабильности, %/°С
±0,015
Размах напряжения шума и пульсаций (межпиковое), мВ, не более
120
Входные параметры
Напряжение питания переменного тока, В
85…264
Частота переменного тока, Гц
45…65
Напряжение питания постоянного тока, В
110…370
Номинальный ток потребления, не более, А
1,25
Пусковой ток, не более, А
36
КПД при номинальной нагрузке, %, не менее
85
Защиты
Тип защиты от перегрузки – ограничение выходного тока:
- порог ограничения выходного тока, % от Iном
104…116
Тип защиты от перенапряжения – ограничение выходного напряжения:
- порог ограничения выходного напряжения, % от Uном
150
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4
критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009
класс Б
Степень защиты по ГОСТ 14254-96
IP20
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012
II
Изоляция по ГОСТ 12.2.091-2012
усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000
II
Степень загрязнения по ГОСТ Р 50030.1-2000
2
Электрическая прочность изоляции (вход-выход), В
Электрическая прочность изоляции (вход-корпус), В
Электрическая прочность изоляции (выход-реле), В
3000
3000
2000
Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм
1000
Окружающая среда
Рабочий диапазон температур окружающей среды, °С
-40…+70 *
Температура хранения и транспортирования, °С
-40…+50
Прочее
Срок эксплуатации, лет
10
Срок гарантийного обслуживания, годы
2
Средняя наработка на отказ, ч
50000
Масса, кг, не более
0,5
Возможность последовательного соединения
Есть
Возможность параллельного соединения
Есть
Тип автоматического выключателя
6 А, тип С или 10 А, тип B
Характеристики дискретного выхода
2 А при переменном напряжении 250 В и cosj>0,4
2 А при постоянном напряжении не более 24 В
Примечание * - График зависимости выходной мощности от температуры окружающей среды приведен в разделе «Функциональные возможности».

Режимы индикации и сигнализации

Событие
Индикаторы
Дискретный выход
Выход
Перегрузка
DO1A
DO1C
Номинальная нагрузка
Светится зеленым
Не светится
Разомкнут
Замкнут
Ограничение выходного тока
Светится оранжевым
Замкнут

Разомкнут
Перегрузка
Не светится
Мигает красным



Габаритный чертеж и подключение ОВЕН БП60К ОВЕН БП60К параллельное и последовательное подключение

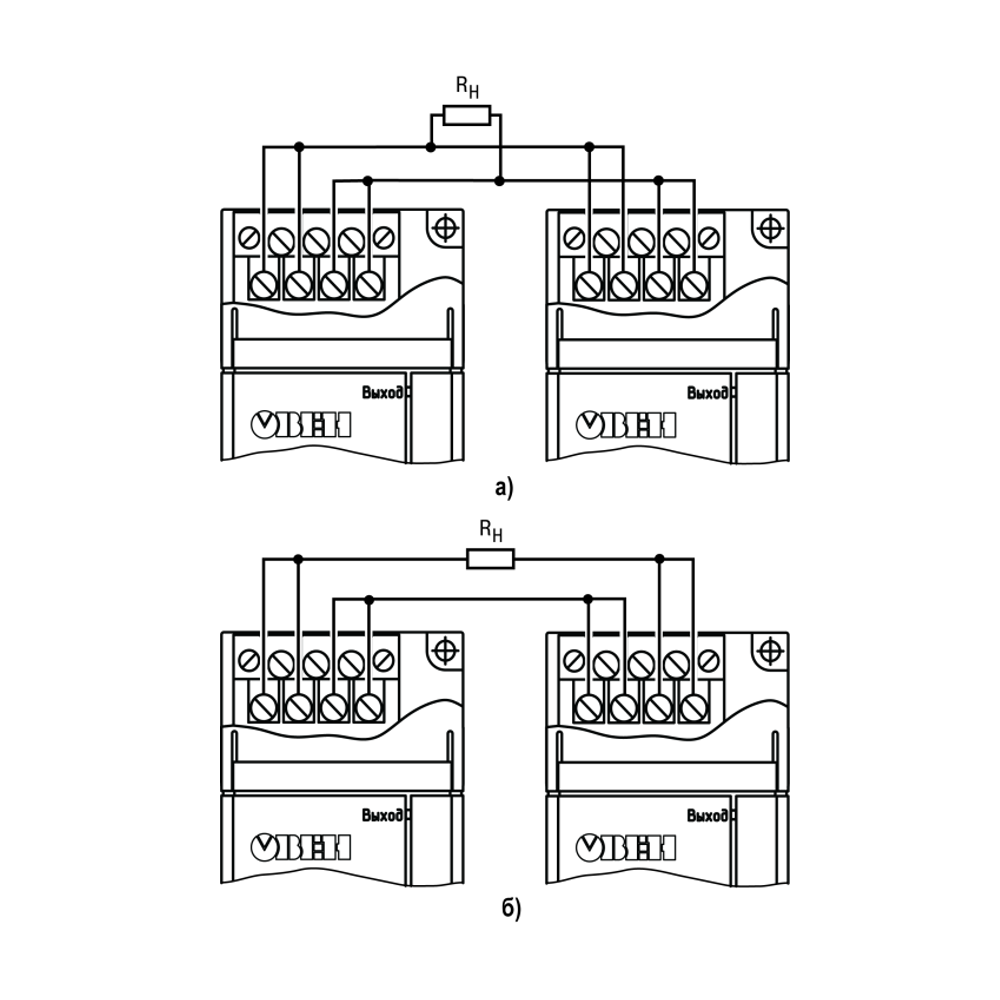

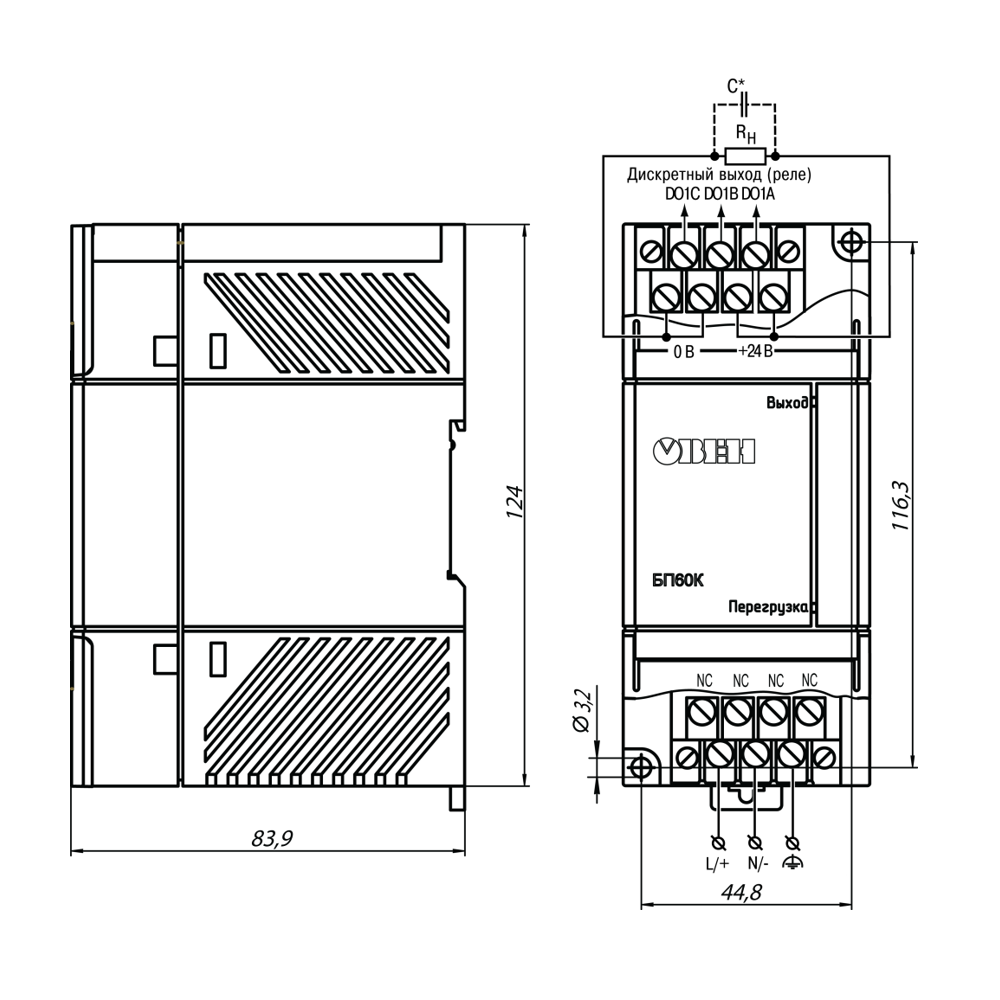

Габаритные размеры БП60К Параллельное (а) и последовательное (б) подключение блока питания БП60К

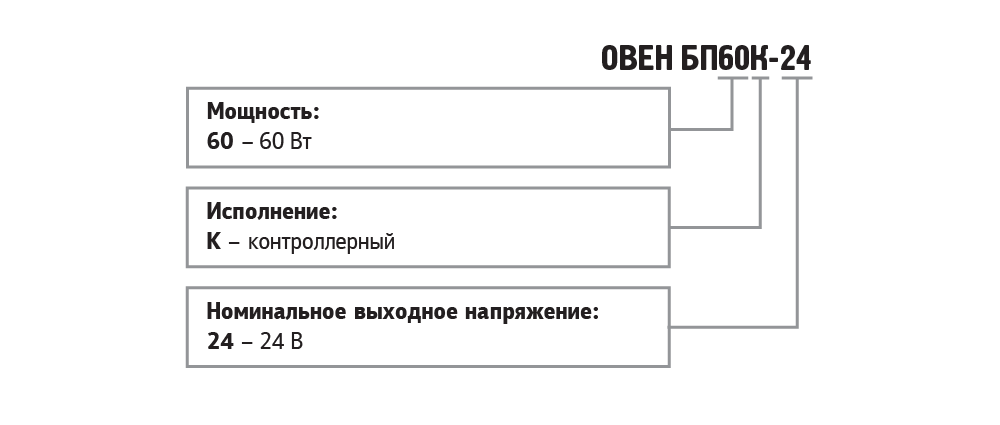

ОВЕН БП60К обозначение при заказе

Комплектация:

  • Прибор
  • Паспорт и гарантийный талон
  • Краткое руководство
  • Результаты индивидуальных стендовых испытаний
Краткое руководство БП60К
Краткое руководство БП60К

Версия: рег.143 от 2017г
Язык: Русский, Размер: 3.1 mb

2D модель БП60К-24 PDF
2D модель БП60К-24 (PDF)

Версия: PDF от 2017г
Язык: Русский, Размер: 0.06 mb

3D модель БП60К-24 PDF
3D модель БП60К-24 (PDF)

Версия: ZIP от 2017г
Язык: Русский, Размер: 1.3 mb

2D модель БП60К-24 DWG
2D модель БП60К-24 (DWG)

Версия: DWG от 2017г
Язык: Русский, Размер: 0.23 mb

3D модель БП60К-24 DWG
3D модель БП60К-24 (DWG)

Версия: ZIP от 2017г
Язык: Русский, Размер: 0.9 mb

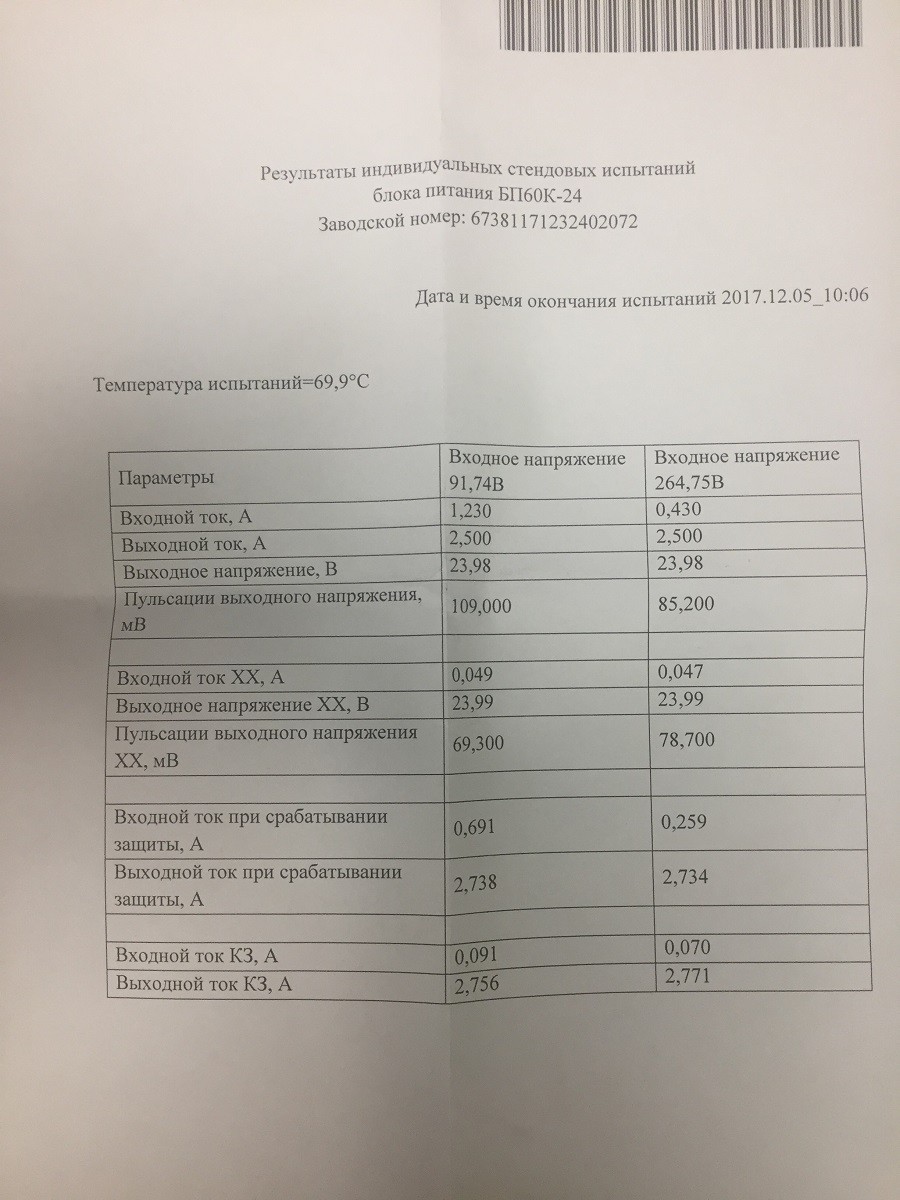

Пример протокола индивидуальных испытаний БП60К
Пример протокола индивидуальных испытаний БП60К

Версия: JPG от 2017г
Язык: Русский, Размер: 0.3 mb
