БП30А, БП30А-С, БП60А компактные блоки питания для шкафов автоматики

ОВЕН БП30А компактный блок питания для шкафов автоматики

Блоки питания ОВЕН БП30А, БП30А-С и БП60А предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А – 35 мм.

Особенности и преимущества

  • Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
  • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
  • Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
  • Регулировка выходного напряжения: ±8 %.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Примеры применения

Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.  Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А

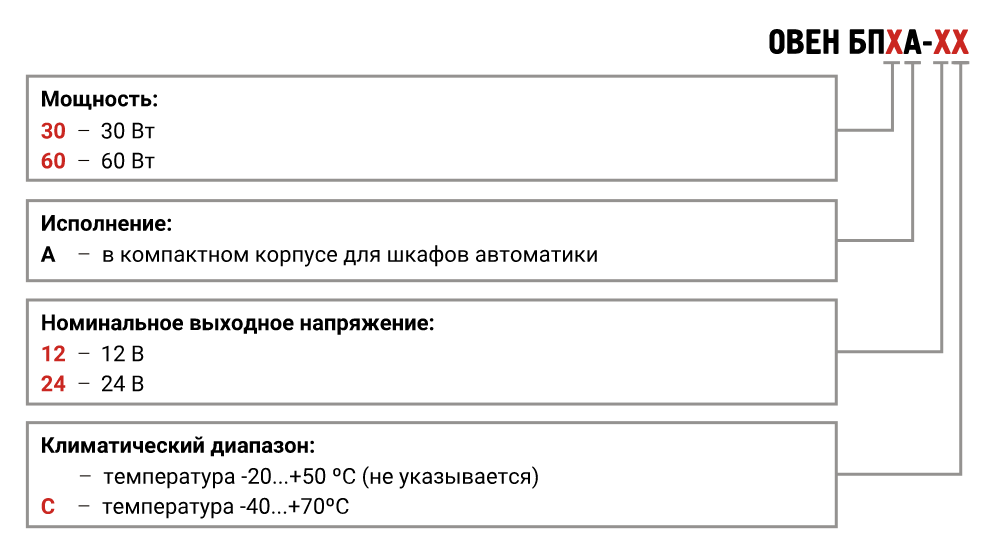

Наименование Значение
БП30А-12 БП30А-24 БП30А-12С БП30А-24С БП60А-12 БП60А-24
Выходные параметры
Номинальное напряжение 12 В 24 В 12 В 24 В 12 В 24 В
Номинальный ток 2,5 А 1,25 А 2,5 А 1,25 А 2,5А
Номинальная мощность 30 Вт 60 Вт
Подстройка выходного напряжения ±8 %
Допустимое отклонение напряжения, в том числе: 2 %
  • нестабильность выходного напряжения от входного напряжения
±0,5 %
  • нестабильность выходного напряжения от выходного тока
±0,5 %
  • коэффициент температурной нестабильности
±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более:
  • типовое значение
50 мВ 30 мВ 60 мВ
  • максимальное значение
120 мВ 60 мВ 120 мВ
Входные параметры
Напряжение питания переменного тока 85…264 В (номинальные значения – 120 и 230 В)
Частота переменного тока 45…65 Гц
Напряжение питания постоянного тока 110…370 В
Номинальный ток потребления, не более 0,5 А
Пусковой ток, не более 25 А 30 А
КПД при номинальной нагрузке, не менее* 80 % 85 % 80 % 85 % 85
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока 104…116 % от Iном
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения 150 % от Uном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3 Класс Б
Степень защиты по ГОСТ 14254-2015 IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 II
Изоляция по ГОСТ 12.2.091-2012 Усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000 II
Степень загрязнения по ГОСТ Р 50030.1-2000 2
Электрическая прочность изоляции:
  • вход-выход, вход-корпус
3000 В
  • выход-корпус
1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В 20 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды -20…+50 °С -40…+70 °С -20…+50 °С
Температура хранения и транспортирования -50…+80 °С
Прочее
Срок эксплуатации 10 лет
Срок гарантийного обслуживания 2 года
Средняя наработка на отказ 50 000 ч
Масса, не более 0,3 кг
Возможность последовательного соединения Есть
Возможность параллельного соединения Есть
Тип автоматического выключателя 6 А, тип С или 10 А, тип B

* При номинальных значениях входного напряжения в нормальных условиях.

Функциональные возможности

Защита от перегрева (диапазон рабочих температур)

Применение блока питания ОВЕН БП30А допускается только при температурах окружающей среды, выделенных на графике затемнением.

График зависимости выходной мощности БП от температуры окружающей среды

График зависимости выходной мощности блока питания от температуры окружающей среды

Защита по перегрузке типа «ограничение выходного тока»

Блок питания ОВЕН БП30А автоматически ограничивает выходной ток в диапазоне 110±5 % от номинального.

Ограничение выходного тока с помощью БП30А

Ограничение выходного тока с помощью БП30А

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12 График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24
График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12С
График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24С

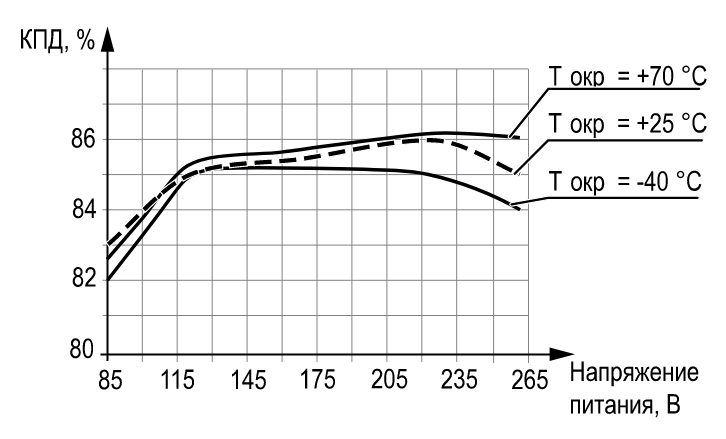

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-12

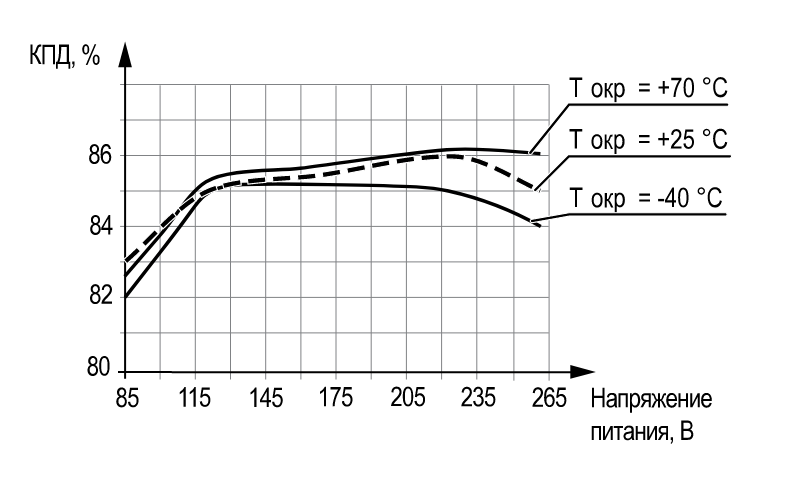

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-24
Габаритные размеры БП30А

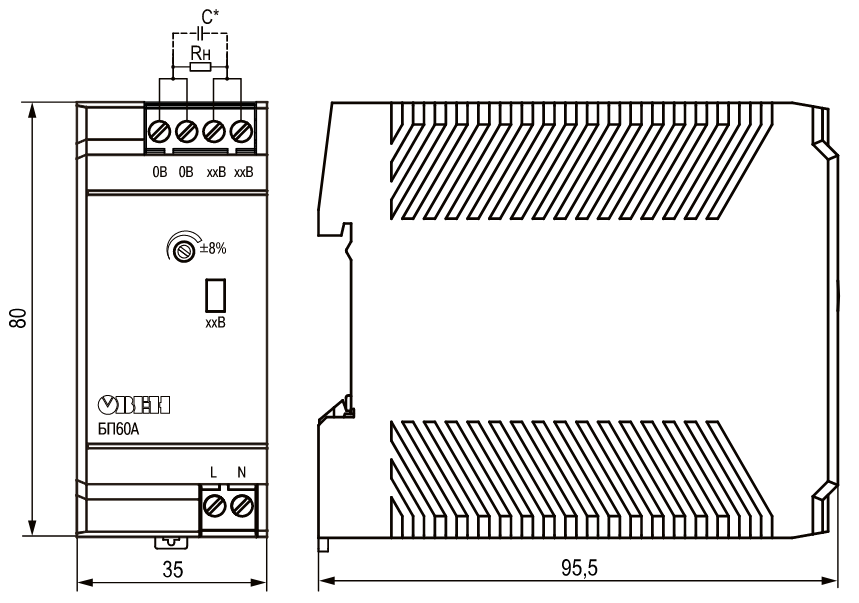

Габаритные размеры БП60А

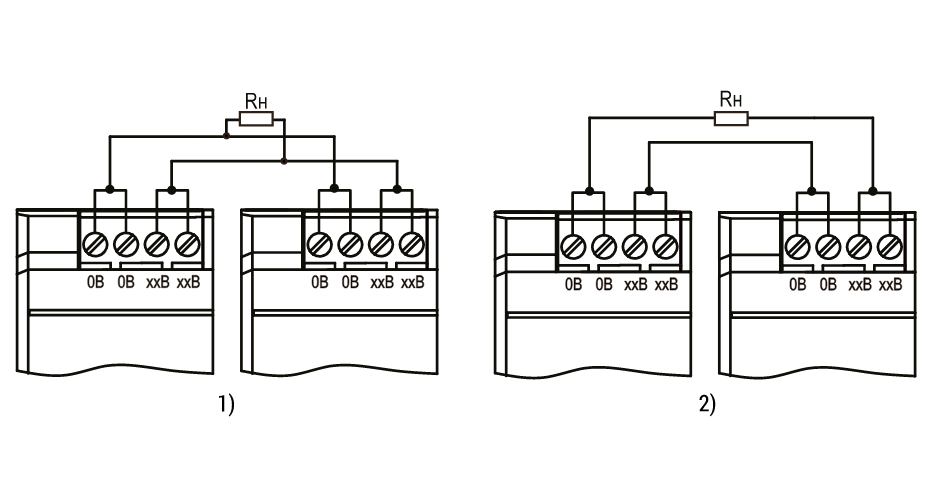

Параллельное (1) и последовательное (2) подключение блока питания БП30А
Последовательное и параллельное подключение блоков питания БП60А










Комплектация:

  • Прибор
  • Паспорт и гарантийный талон
  • Краткое руководство
  • Результаты индивидуальных стендовых испытаний
Краткое руководство ОВЕН БП30А-С
Краткое руководство ОВЕН БП30А
3D чертеж ОВЕН БП30А
3D чертеж ОВЕН БП30А

Версия: STEP от 2018г
Язык: Русский, Размер: 3.2 mb

Пример протокола индивидуальных испытаний БП60К

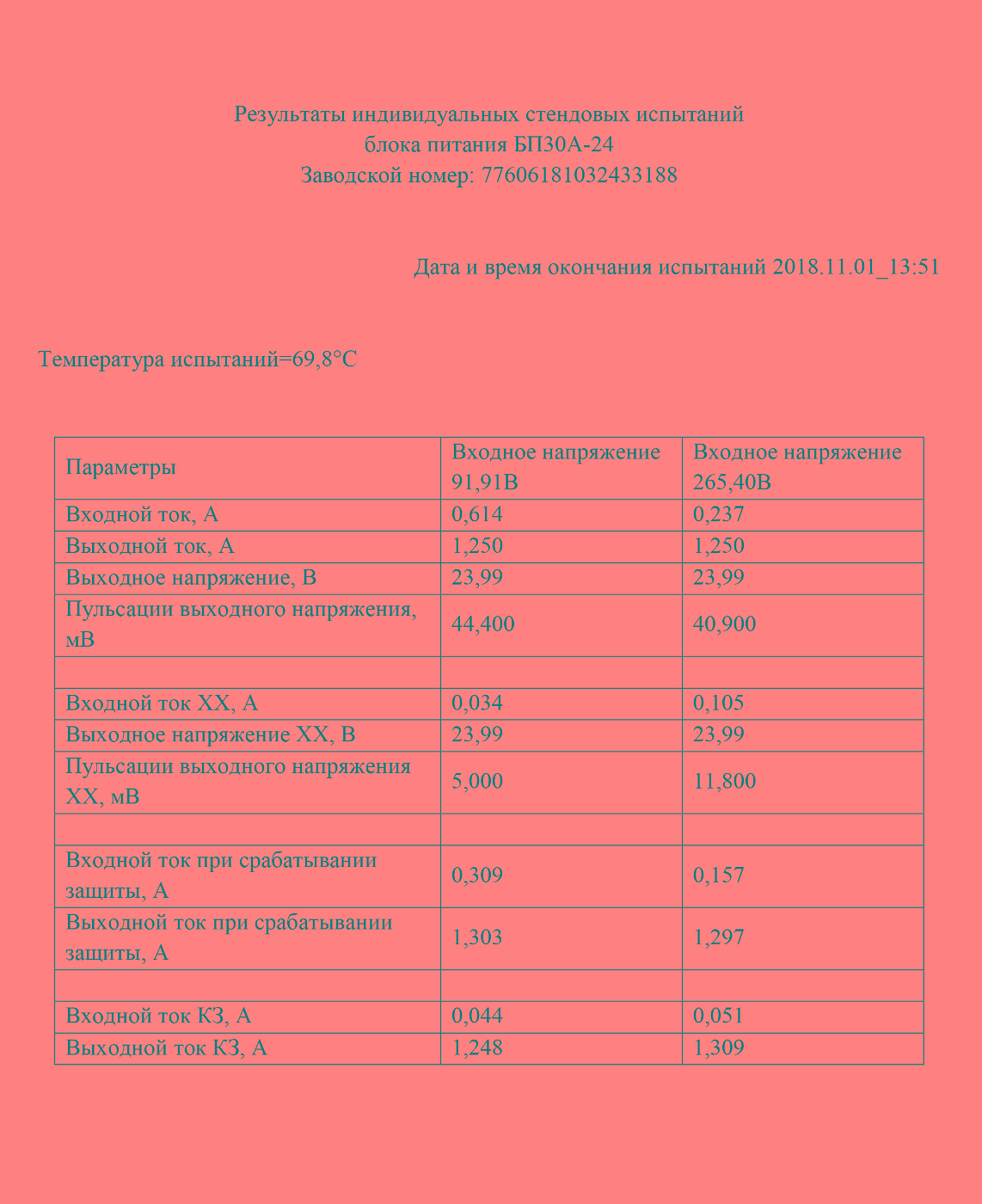

Пример протокола индивидуальных испытаний БП30А

Версия: JPG от 2018г
Язык: Русский, Размер: 0.2 mb
