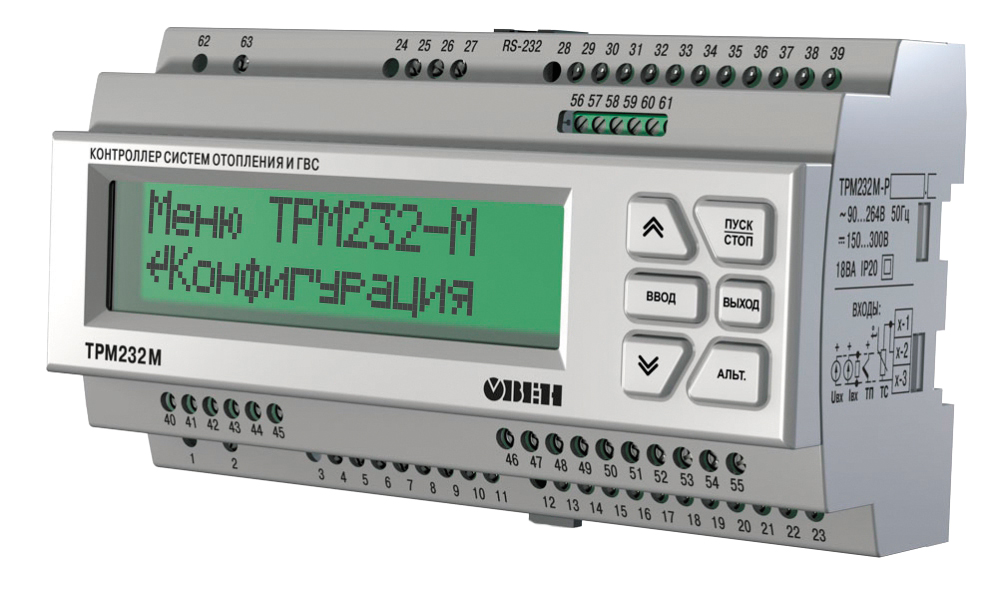

ОВЕН ТРМ232 контроллер для отопления и ГВС с управлением насосами

ОВЕН ТРМ232 контроллер для отопления и ГВС с управлением насосами

ОВЕН ТРМ232М – контроллер для регулирования температуры в системах отопления, ГВС и управления насосными группами. Предназначен для управления ИТП и ЦТП жилых и производственных зданий.

В комплекте с датчиками и исполнительными механизмами ОВЕН ТРМ232М обеспечивает контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров, насосами ХВС и контуров подпитки.

Преимущества ОВЕН ТРМ232М

  • В прибор встроены 5 готовых конфигураций под типовые ИТП и ЦТП (пользователю достаточно выбрать свою):
    1. Один контур: Отопление
    2. Один контур: ГВС
    3. Два независимых контура: ГВС + Отопление, без циркуляционных насосов
    4. Два независимых контура: Отопление
    5. Два независимых контура: Отопление + ГВС
  • Полная автоматизация одного контура с помощью одного прибора (без модуля расширения).
  • Управление насосами ХВС.
  • Быстрая конфигурация (настройка) прибора:
    • инструкция для быстрого запуска системы с панели прибора – «Быстрый старт»;

Функциональные возможности ОВЕН ТРМ232М

  • Регулирование отопительного контура по температурному графику.
  • Управление циркуляционными насосами с ротацией и автоматическим вводом резерва (АВР), насосами подпитки и ХВС.
  • Универсальный аналоговый вход.
  • Режим энергосбережения в ночное время и выходные.
  • Контроль по превышению обратной воды.
  • Автоматическая настройка ПИД-регуляторов.
  • Автоматический выбор режимов (нагрев / ночь / летний / обратная / авария датчиков / авария насосов).
  • Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов).
  • Поддержка интерфейсов RS-485 и RS-232 для работы в системе диспетчеризации.
  • Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCII.
  • Быстрая настройка контроллера
    • вручную с панели прибора – по инструкции «Быстрый старт».

Сравнение приборов для управления системами отопления и ГВС

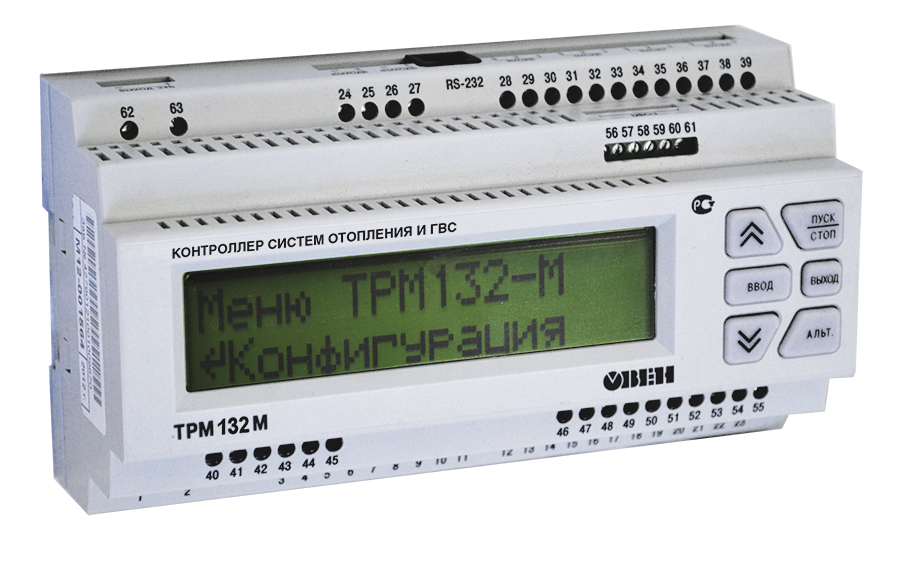

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232М



Для систем отопления и ГВС с регулирующими клапанами с 3-позиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

  • Универсальные входы.
  • Управление циркуляционными насосами.
  • Управление клапаном контура подпитки.

Для одноконтурных и двухконтурных систем отопления и ГВС, для управления ИТП и ЦТП.

  • 5 готовых встроенных конфигураций под типовые ИТП и ЦТП.
  • Полная автоматизация одного контура с помощью одного прибора (без модуля расширения).
  • Управление насосами ХВС.
  • Быстрая настройка: «Быстрый старт» (с панели прибора) или программа-конфигуратор (с ПК).

Типовые схемы ИТП


Обозначение на схеме Назначение Тип сигнала
Тн Измерение температуры наружного воздуха AI
Тпр Измерение температуры подачи теплоносителя из теплосети AI
Тк1 Измерение температуры в контуре отопления AI
Тобр Измерение температуры обратной воды AI
Рподп Измерение давления в контуре отопления AI
ΔР Вход датчика аварии насосов контура (С5) DI
М Регулирующий клапан с электроприводом DO или AO
НЦ1, НЦ2 Сигнал управления вкл./выкл. циркуляционного насоса контура DO
НП1 Сигнал управления вкл./выкл. насоса подпитки контура DO
С6 Отключение сигнализации DI
С7 Перевод в ночной режим DI
С8 Выключатель перехода в летний режим DI

Обозначение на схеме Назначение Тип сигнала
Тк1 Измерение температуры в контуре горячего водоснабжения AI
Тобр* Измерение температуры обратной воды AI
Тн* Измерение температуры наружного воздуха AI
ΔР Вход датчика аварии насосов контура (С5) DI
М Регулирующий клапан с электроприводом DO или AO
НЦ1, НЦ2 Сигнал управления вкл./выкл. циркуляционного насоса контура DO
С6 Отключение сигнализации DI
С7 Перевод в ночной режим DI

* Датчики Тобр иТн подключают, если необходима функция контроля температуры обратной воды (по умолчанию в контуре ГВС функция отключена).

Схема №3: два независимых контура – ГВС + Отопление, без циркуляционных насосов

Обозначение на схеме Назначение Тип сигнала
Тн Измерение температуры наружного воздуха AI
Тпр Измерение температуры подачи теплоносителя из теплосети AI
Тк1, Тк2 Измерение температуры в контурах AI
Тобр1, Тобр2 Измерение температуры обратной воды AI
Рподп Измерение давления в контуре отопления AI
ΔР Вход датчиков аварии насосов контура (С5) DI
С1 Сигнал датчика давления прямой воды DI
С6 Отключение сигнализации DI
С7 Перевод в ночной режим DI
С8 Выключатель перехода в летний режим DI
М1, М2 Регулирующие клапаны с электроприводом DO или AO
НЦ1, НЦ2 Сигнал управления вкл./выкл. циркуляционного насоса контура DO

Схема №4: два независимых контура – Отопление

Обозначение на схеме Назначение Тип сигнала
Тн Измерение температуры наружного воздуха AI
Тпр Измерение температуры подачи теплоносителя из теплосети AI
Тк1, Тк2 Измерение температуры в контурах отопления AI
Тобр1, Тобр2 Измерение температуры обратной воды AI
Рподп1, Рподп2 Измерение давления в контуре отопления AI
ΔР Вход датчиков аварии насосов контура (С5) DI
С1 Сигнал датчика давления прямой воды DI
С6 Отключение сигнализации DI
С7 Перевод в ночной режим DI
С8 Выключатель перехода в летний режим DI
М1, М2 Регулирующие клапаны с электроприводом DO или AO
НЦ1–НЦ4 Сигнал управления вкл./выкл. циркуляционного насоса контура DO
НП1–НП4 Сигнал управления вкл./выкл. насоса подпитки контура DO

Схема №5: два независимых контура – Отопление + ГВС

Обозначение на схеме Назначение Тип сигнала
Тн Измерение температуры наружного воздуха AI
Тпр Измерение температуры подачи теплоносителя из теплосети AI
Тк1 Измерение температуры в контуре отопления AI
Тк2 Измерение температуры в контуре горячего водоснабжения AI
Тобр.1, Тобр.2 Измерение температуры обратной воды в контурах отопления и ГВС AI
Рподп1 Измерение давления в контуре отопления (С5) AI
Рподп2 Измерение давления в контуре горячего водоснабжения AI
С1 Сигнал датчика давления прямой воды DI
C2...C5 Сигналы датчиков аварии насосов Р1...Р4:
отопления, ГВС, подпитки, ХВС
DI
С6 Отключение сигнализации DI
С7 Перевод в ночной режим DI
С8 Выключатель перехода в летний режим DI
М1, М2 Регулирующие клапаны с электроприводом DO или AO
НЦ1, НЦ2 Сигналы управления вкл./выкл. циркуляционных насосов контура отопления DO
НЦ3, НЦ4 Сигналы управления вкл./выкл. циркуляционных насосов контура ГВС DO
НЦ5, НЦ6* Сигналы управления циркуляционными насосами ХВС DO
НП1, НП2 Сигналы управления вкл./выкл. насосов подпитки контура отопления DO

* Для работы схемы без насосов ХВС необходимо отключить датчик ΔР4 через меню прибора или установить соответствующую перемычку.

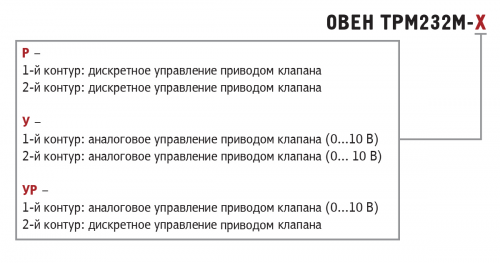

Модификации

Пример типовой схемы Тип управления Маркировка для заказа
Одноконтурные системы
Схемы 1, 2 Дискретное управление приводом клапана (больше/меньше) ТРМ232М-Р
Аналоговое управление приводом клапана (0…10 В) ТРМ232М-УР
Двухконтурные системы
Схема 3 1-й контур: Дискретное управление приводом клапана (больше/меньше) 2-й контур: Дискретное управление приводом клапана (больше/меньше) ТРМ232М-Р
1-й контур: Аналоговое управление приводом клапана (0…10 В) 2-й контур: Аналоговое управление приводом клапана (0…10 В) ТРМ232М-У
Схемы 4, 5 1-й контур: Дискретное управление приводом клапана (больше/меньше) 2-й контур: Дискретное управление приводом клапана (больше/меньше) ТРМ232М-Р МР1-Р
1-й контур: Аналоговое управление приводом клапана (0…10 В) 2-й контур: Аналоговое управление приводом клапана (0…10 В) ТРМ232М-У МР1-Р

Схемы подключения

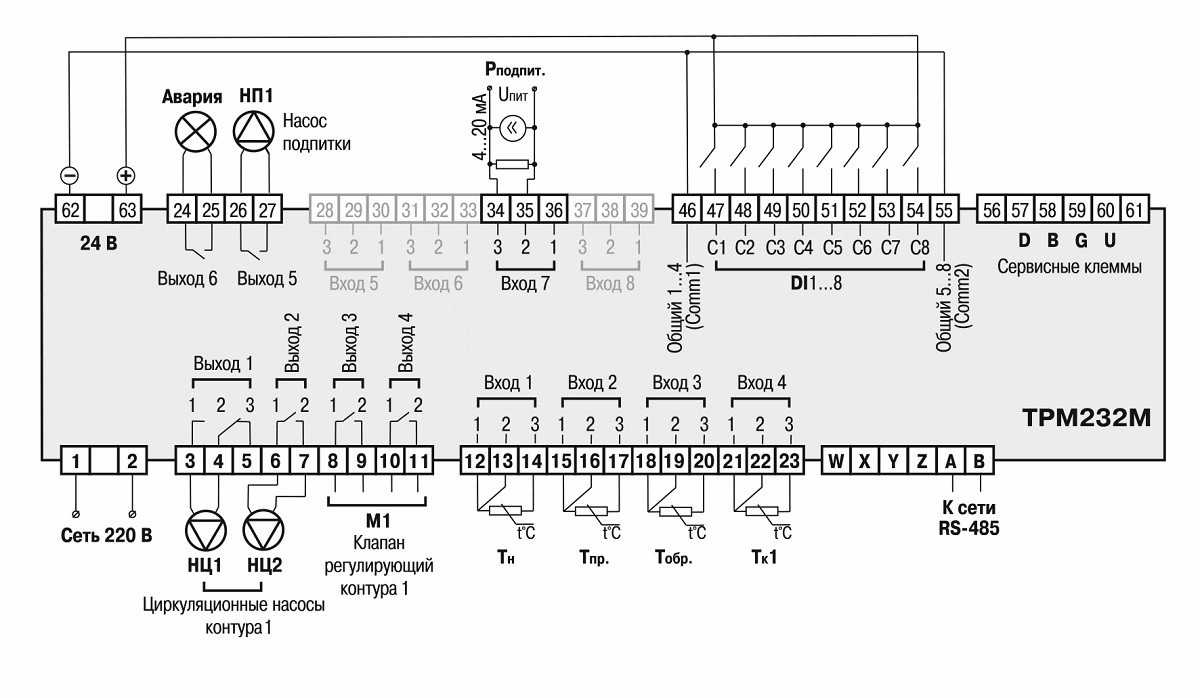

Схема подключения для конфигурации 1. Одноконтурная система: Отопление Схема подключения для конфигурации 2. Одноконтурная система: ГВС

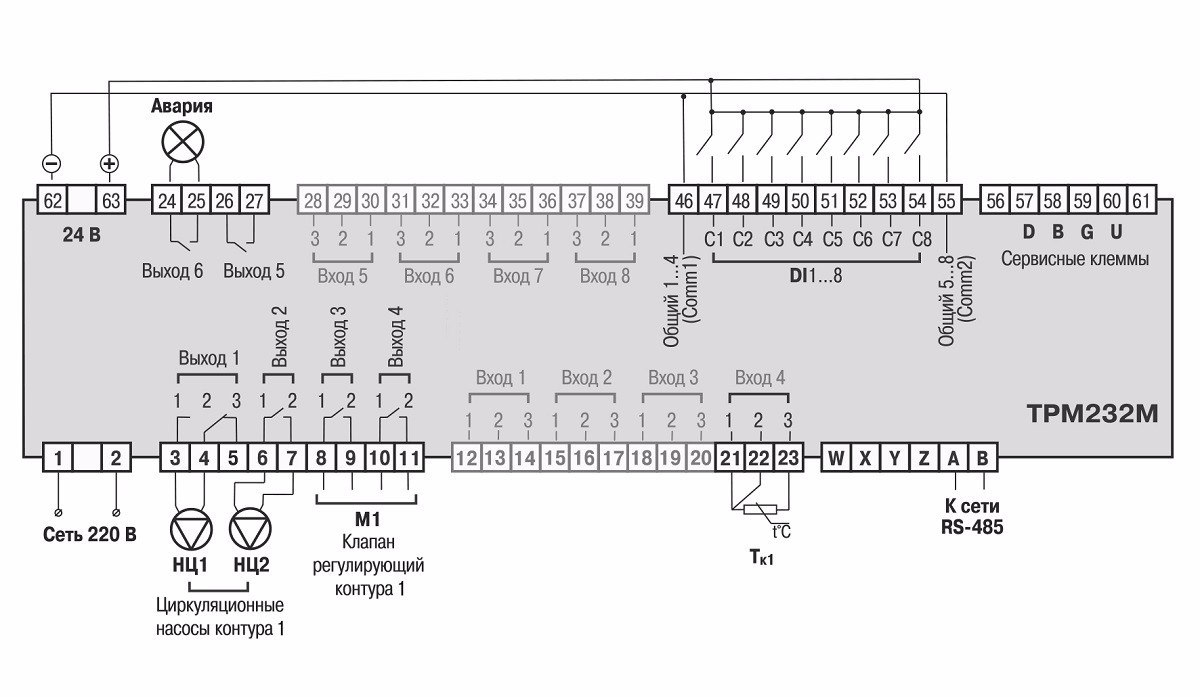

Схема подключения для конфигурации 3. Два независимых контура: ГВС + Отопление, без циркуляционных насосов Схема подключения для конфигурации 4. Два независимых контура: Отопление Схема подключения для конфигурации 5. Два независимых контура: Отопление + ГВС

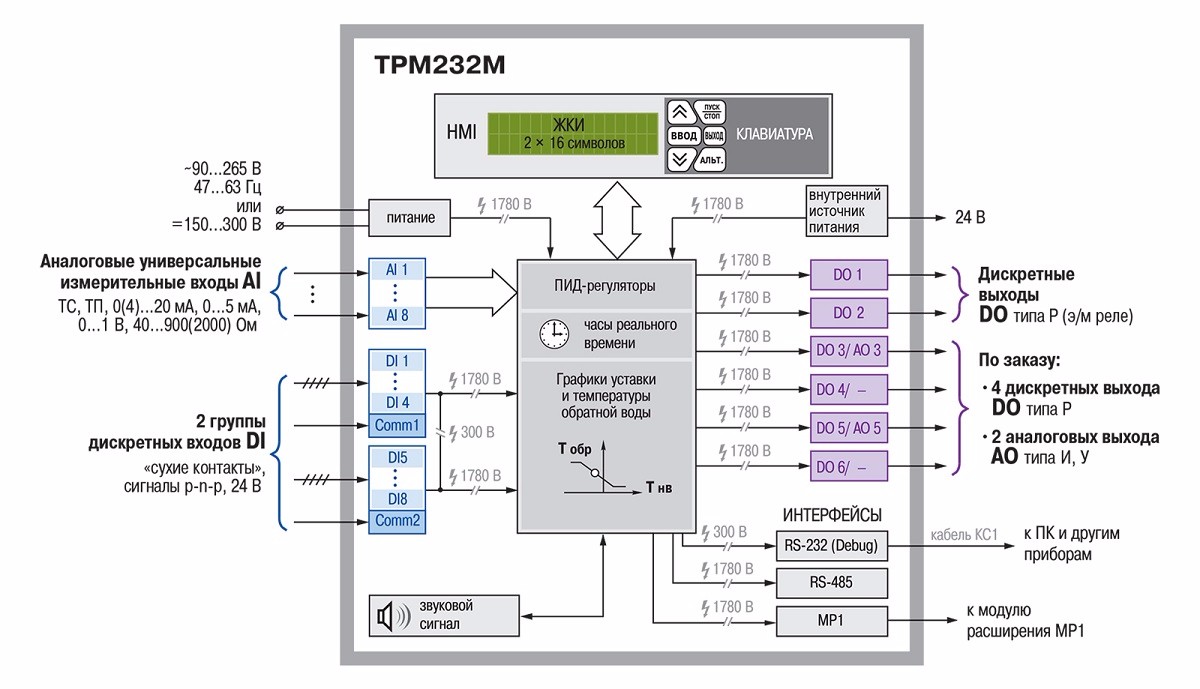

Функциональная схема прибора

Технические характеристики

Параметр Значение
Питание
Напряжение питания - переменный ток: 90...264 В, 47... 63 Гц - постоянный ток: 150...300 В
Потребляемая мощность - переменный ток: не более 18 ВА - постоянный ток: не более 12 Вт
Параметры встроенного вторичного источника питания выходное напряжение 24±3 В
ток нагрузки не более 180 мА
Гальваническая изоляция Есть
Электрическая прочность изоляции 1780 В
Интерфейсы связи
Интерфейс связи RS-485, RS-232
Режим работы Slave
Протоколы передачи данных ОВЕН, Modbus ASCII, Modbus RTU
Скорости передачи данных RS-485 – 2400...115200 бит/с RS-232 – 115200 бит/с
Тип используемого кабеля RS-485 – витая пара RS-232 – КС1 для связи с ПК
Гальваническая развязка RS-485 – 1780 В RS-232 – 300 В
Программирование и обновление встроенного программного обеспечения
Программирование - программа «Конфигуратор ТРМ232М» - с лицевой панели прибора
Интерфейс для программирования RS-232
Интерфейс для обновления встроенного программного обеспечения DBGU
Элементы человеко­машинного интерфейса и дополнительное оборудование
Тип дисплея текстовый монохромный ЖКИ с подсветкой
Количество знакомест 2×16 символов
Количество кнопок 6
Дополнительное оборудование - часы реального времени с автономным питанием - встроенный источник звукового сигнала
Конструктивное и климатическое исполнение
Тип корпуса корпус для крепления на DIN-рейку шириной 35 мм
Габаритные размеры прибора (157×86×58) ±1 мм
Степень защиты корпуса
(со стороны лицевой панели)
IP20
Масса прибора не более 0,5 кг
Температура окружающего воздуха -10…+55 °С
Аналоговые входы (AI)
Количество аналоговых входов 8
Типы подключаемых датчиков - термосопротивления ТСМ/ТСП/ТСН - термопары ТХК, ТХА - унифицированные сигналы тока/напряжения/сопротивления
Время опроса входа:   – температуры ГВС (среднее)   – остальных входов (среднее)   0,8 с 10,5 с
Предел основной приведенной погрешности ±0,5 %  – для ТП ±0,25 % – для ТС и унифицированных сигналов
Дискретные входы (DI)
Количество дискретных входов 8
Подключаемые входные устройства - датчики типа «сухой контакт» - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Максимальная частота входного сигнала 50 Гц
Уровень сигнала «логической единицы» / ток в цепи 15...30 В / 5...10 мА
Уровень сигнала «логического нуля»  / ток в цепи -3...5 В / не более 1,5 мА
Мин. длительность входного импульса 5 мс
Гальваническая развязка групповая (по 4 входа)
Электрическая прочность изоляции 1780 В (между группами и другими цепями)
Дискретные и аналоговые выходы (DIAI)
Количество собственных выходов контроллера 6, из них:
  • выходы 1, 2 – дискретные (э/м реле)
  • выходы 3...6 – по заказу:
    – 4 дискретных выхода типа Р (э/м реле)
    – 2 аналоговых выхода (выходы 3, 5) типа У, И (ЦАП 0...10 В, 4...20 мА), при этом выходы 4, 6 не установлены
Типы выходных элементов и их характеристики см. таблицу «Характеристики выходных элементов»
Гальваническая развязка есть, индивидуальная
Электрическая прочность изоляции 1780 В
Дополнительные дискретные выходные элементы 8 э/м реле – при подключении модуля МР1















Характеристики подключаемых датчиков

Тип датчика Диапазон измерений Дискретность показаний
ТСПPt50, Pt100 (α=0,00385 °С-1) -200…+750 °С 0,1 °С
ТСП50П, 100П (α=0,00391 °С-1) -200…+750 °С
ТСМCu50, Cu100 (α=0,00426 °С-1) -50…+200 °С
ТСМ50М, 100М (α=0,00428 °С-1) -190…+200 °С
ТСПPt500, Pt1000 (α=0,00385 °С-1) -200…+650 °С
ТСП500П, 1000П (α=0,00391 °С-1) -200…+650 °С
ТСН1000Н (α=0,00617 °С-1) -60…+180 °С
термопара ТХК (L) -200…+800 °С
термопара ТХА (K) -200…+1300 °С
ток 0…5 мА 0…100 % 0,1 %
ток 0…20 мA
ток 4…20 мА
напряжение 0…1 В
резистивный 40...900 Ом
резистивный 40...2000 Ом

Характеристики выходных элементов

Обозначение Тип выходного элемента Электрические характеристики
Р электромагнитное реле 4 А при 220 В 50Гц (cos φ ≥0,4)
У цифроаналоговый преобразователь «параметр–напряжение» 0…10 В питание от встроенного источника 24 В, сопротивление нагрузки более 2 кОм

Габаритные и установочные размеры
