Поплавковые датчики уровня ОВЕН ПДУ-RS с интерфейсом RS-485

ОВЕН ПДУ-RS с интерфейсом RS-485

Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).

Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.



Особенности:

  • Цифровой интерфейс RS-485 (Modbus RTU).
  • Диапазон преобразования уровня: 250…4 000 мм.
  • Дискретность преобразования: 5 или 10 мм.
  • Температура измеряемой среды: –60…+ 125 °C.
  • Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
  • Плотность рабочей среды: ≥ 0,65 г/см3.
  • Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
  • Возможно изготовление с резьбовым креплением G2.
  • Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
  • Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
  • Срок службы – 10 лет.
  • Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

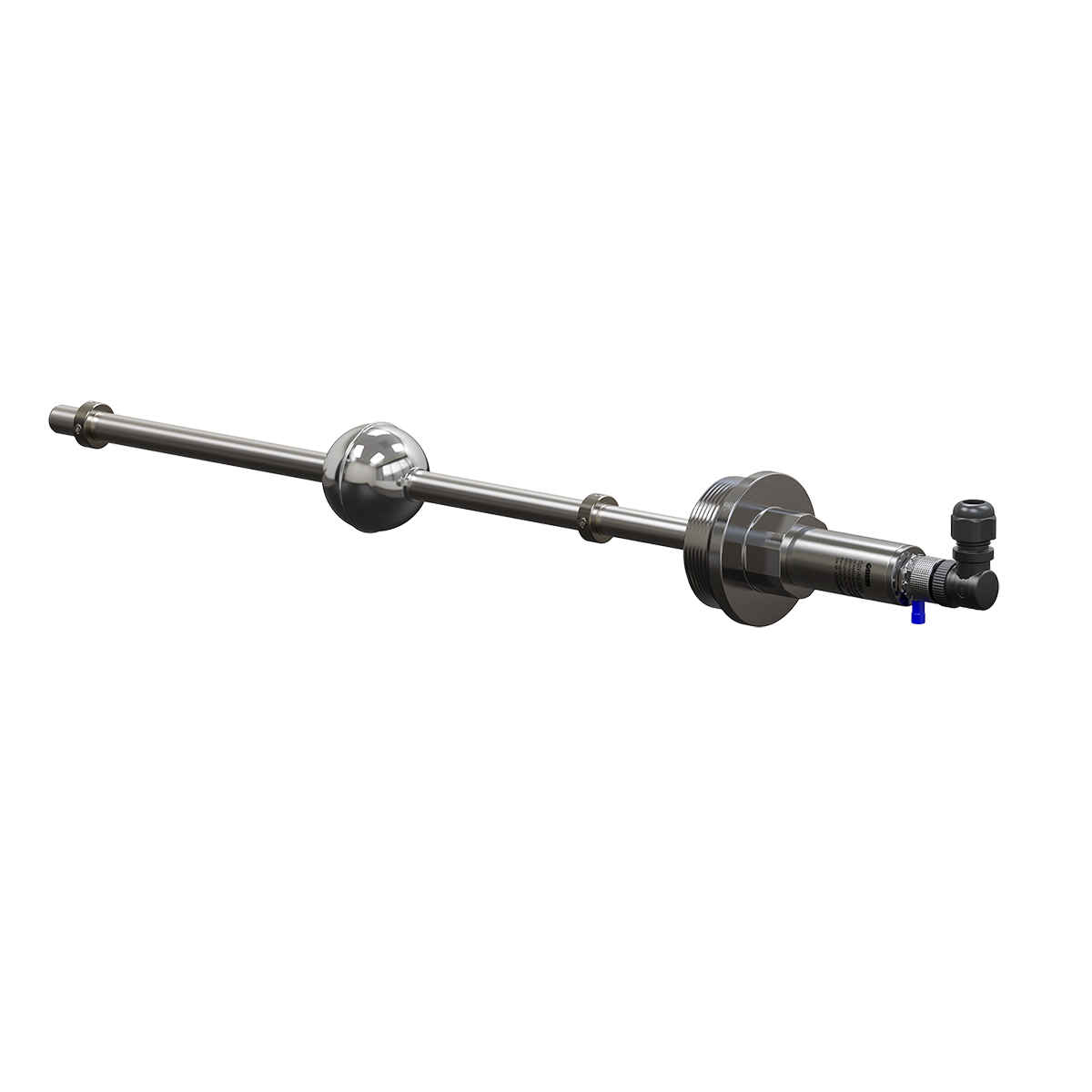

Резьбовое присоединение G2

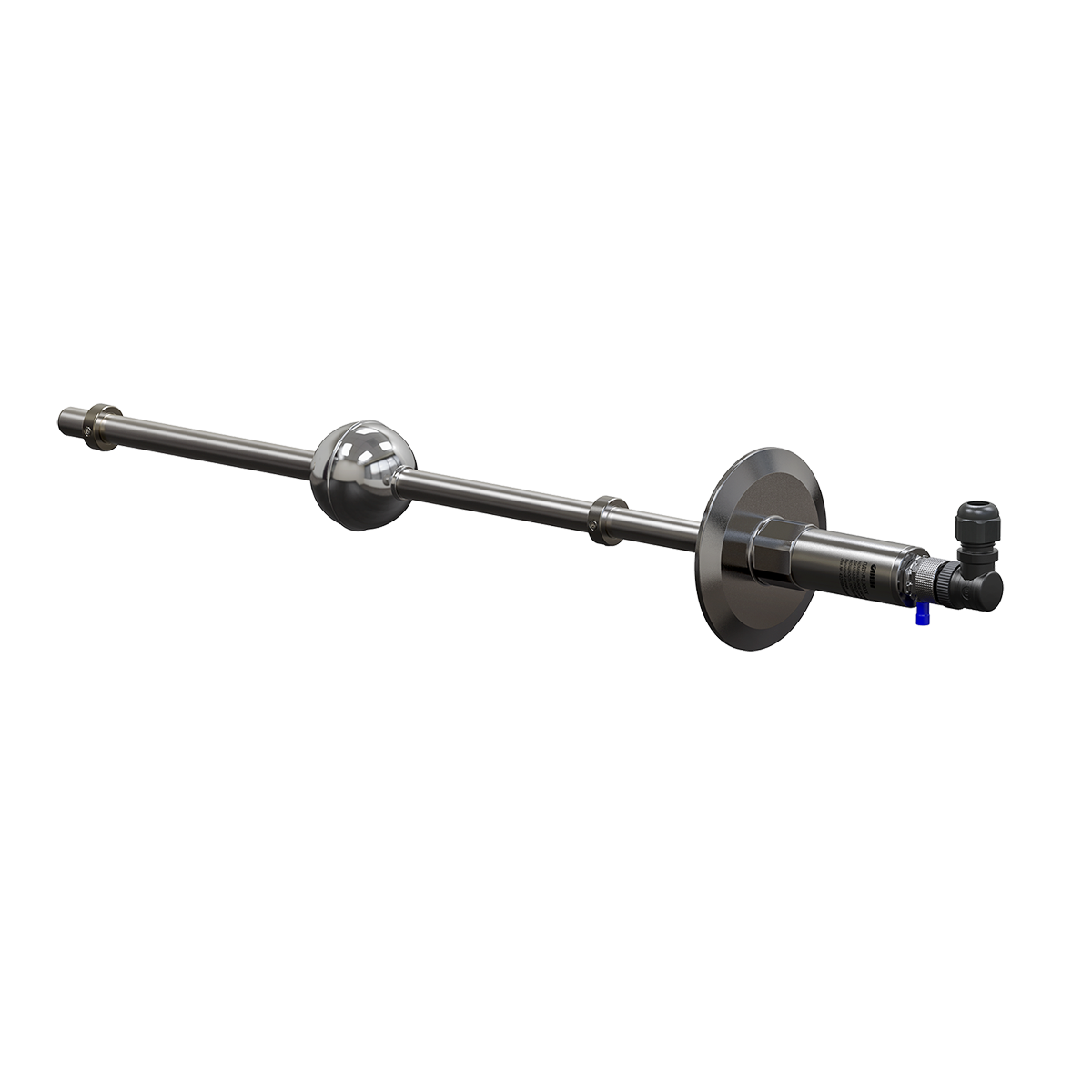

Присоединение CLAMP

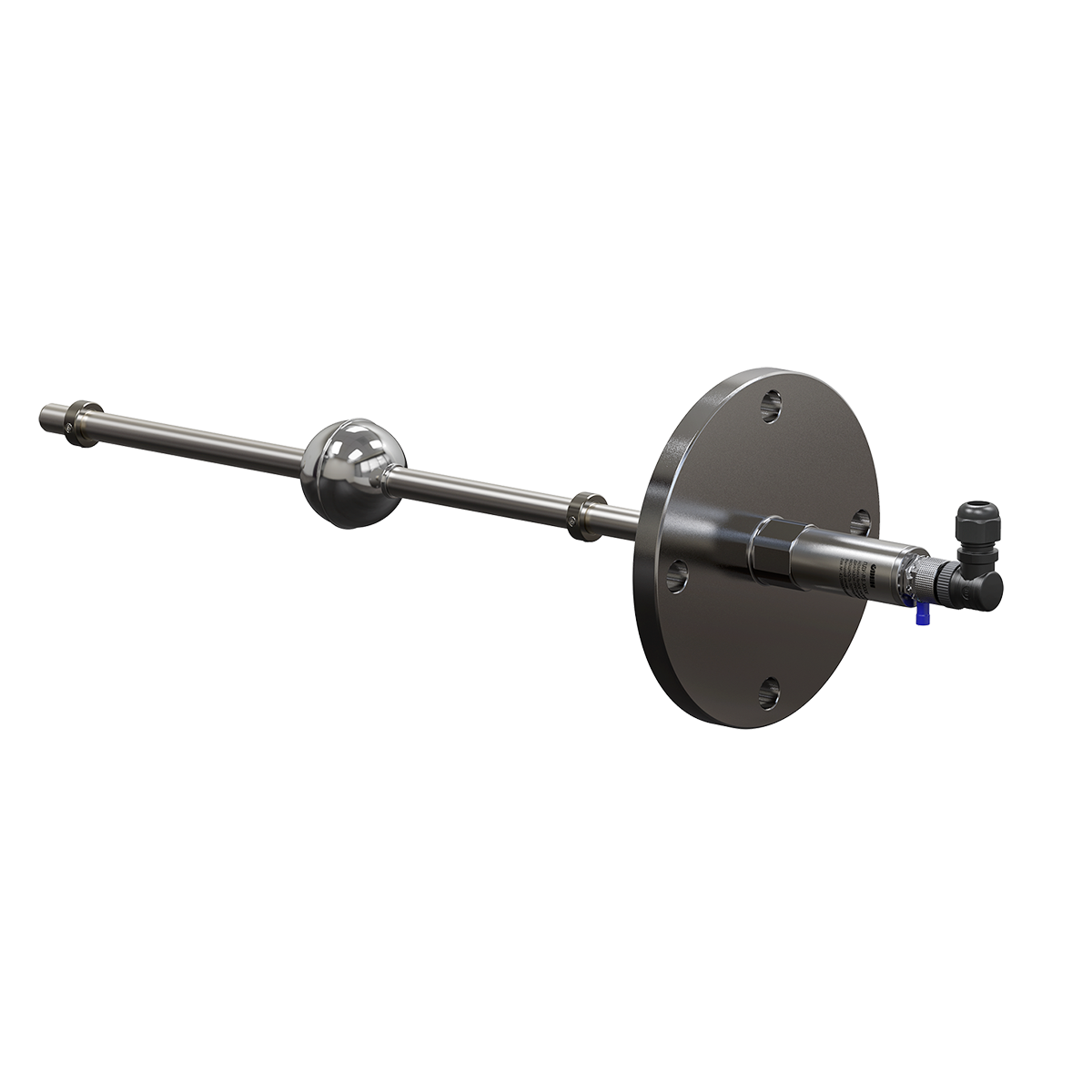

Фланцевое присоединение

Резьбовое присоединение G2 Присоединение CLAMP Фланцевое присоединение



Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Принцип действия и особенности конструкции ОВЕН ПДУ-RS

Применение датчиков уровня ОВЕН ПДУ-RS

Уровнемеры ПДУ-RS предназначены для измерения уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

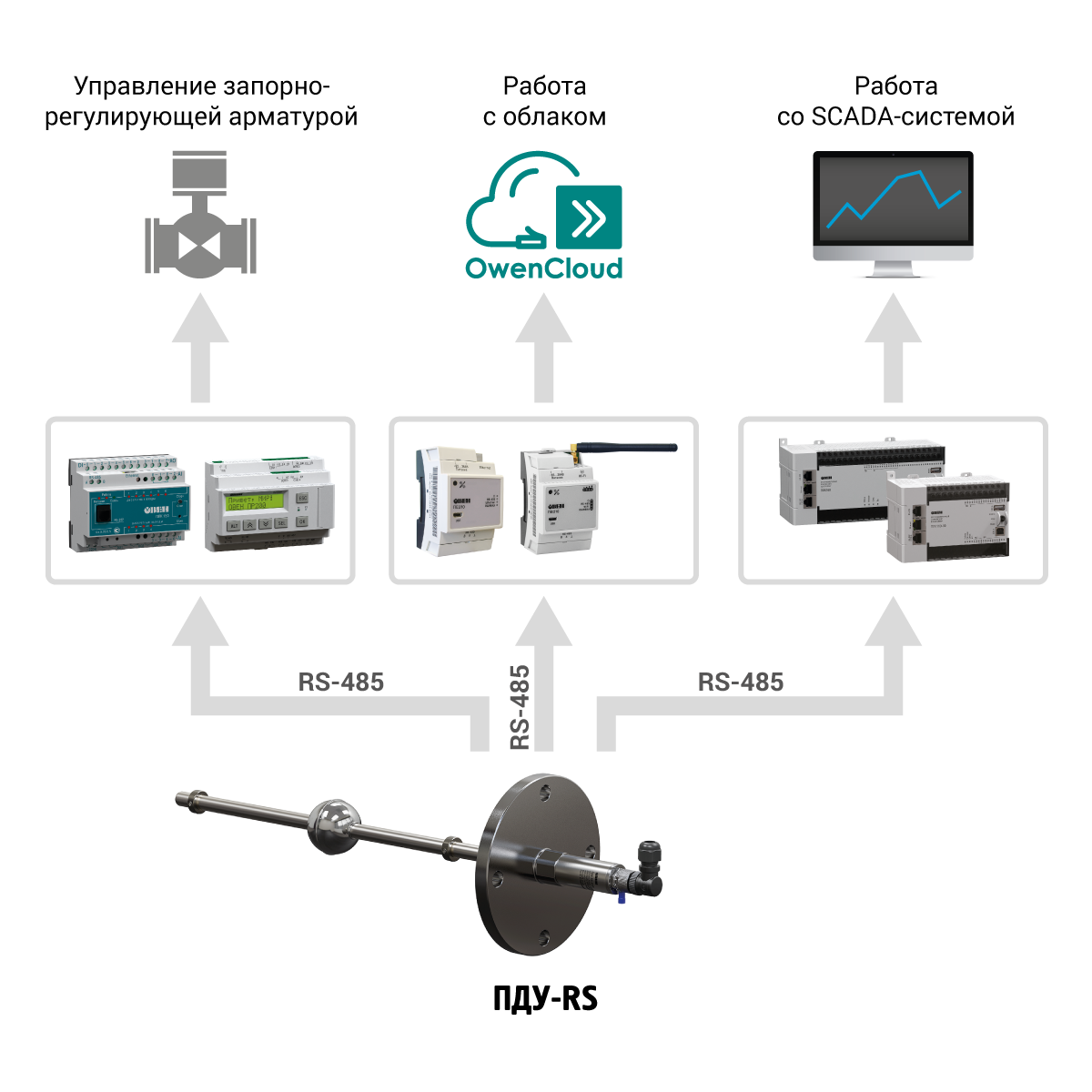

Применение датчиков уровня ОВЕН ПДУ-RS

Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.

Применение ОВЕН ПДУ-RS


Технические характеристики

Наименование параметра Значение
Характеристики питания
Напряжение питания постоянного тока 10…42 В
Потребляемая мощность, не более 0,35 ВА
Выходной сигнал RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более 10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более 10 с
Метрологические характеристики
Диапазон преобразования уровня (L) от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования 5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена 9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи Modbus RTU
Режим работы в сети Slave
Входное сопротивление 96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более 0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре Вертикально
Материал рабочей части датчика Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254 IP65
Максимальный диаметр отверстия кабельного ввода 8,5 мм

Условия эксплуатации:

  • Температура окружающей среды: -40…+85 °С.
  • Температура контролируемой среды: -60…+125 °С.
  • Давление контролируемой среды:
    • не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
    • не более 1 МПа – для датчиков с присоединением CLAMP.
  • Плотность контролируемой среды – не менее 0,65 г/см3.
  • Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Технические характеристикиГабаритные и присоединительные размерыМодификацииДокументация

Габаритные и присоединительные размеры

Датчики с присоединительной резьбой G2

ПДУ-RS c L = 250…1250 мм ПДУ-RS c L = 1500…4000 мм



Датчики с присоединением типа CLAMP в соответствии с DIN 32676

ПДУ-RS c L = 250…1250 мм
(штуцер DN65)
ПДУ-RS c L = 1500…4000 мм
(штуцер DN65)



Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015

ПДУ-RS c L = 250…1250 мм
(фланец Ф.65.1.01.А)
ПДУ-RS c L = 1500…4000 мм
(фланец Ф.65.1.01.А)






Модификации

Для ПДУ-RS с присоединением G2


ОВЕН ПДУ-RS с присоединением типа CLAMP в соответствии с DIN 32676


Для ПДУ-RS с фланцевым присоединением в соответствии с ГОСТ 33259-2015


Документация
