ОВЕН ПД100 модели 3х1 датчики давления для ЖКХ и теплосетей

ОВЕН ПД100 модели 3х1 датчики давления для ЖКХ и теплосетей

Датчики ОВЕН ПД100 модели 311, 371, 381 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.

Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.



Основные характеристики преобразователя давления для ЖКХ

  • измерение избыточного давления нейтральных к керамике AL2О3 и нержавеющей стали AISI 304S сред (газы, пар, вода, слабоагрессивные жидкости).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 0,1 до 10,0 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • основная приведенная погрешность – 1,0; 0,5 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 1,0; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,2 кг / 0,3 кг
Штуцер для подключения к процессу M20×1,5 манометрической формы,
G1/2 манометрической формы,
G1/4 форма по ГОСТ 9833
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 115 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 250 % от ВПИ

Технические характеристикиСхемы подключения и габаритные размерыМодификации

Схемы подключения и габаритные размеры

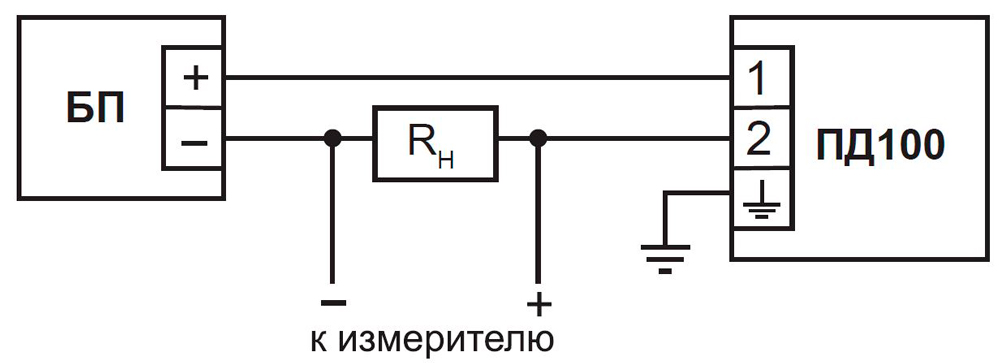

Схема подключения ОВЕН ПД100
Габаритные размеры ОВЕН ПД100



Модификации
