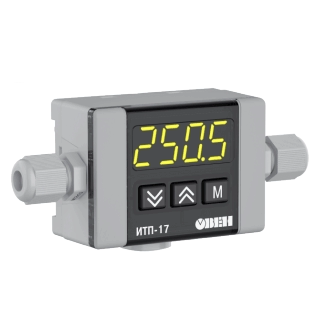

ОВЕН ИТП

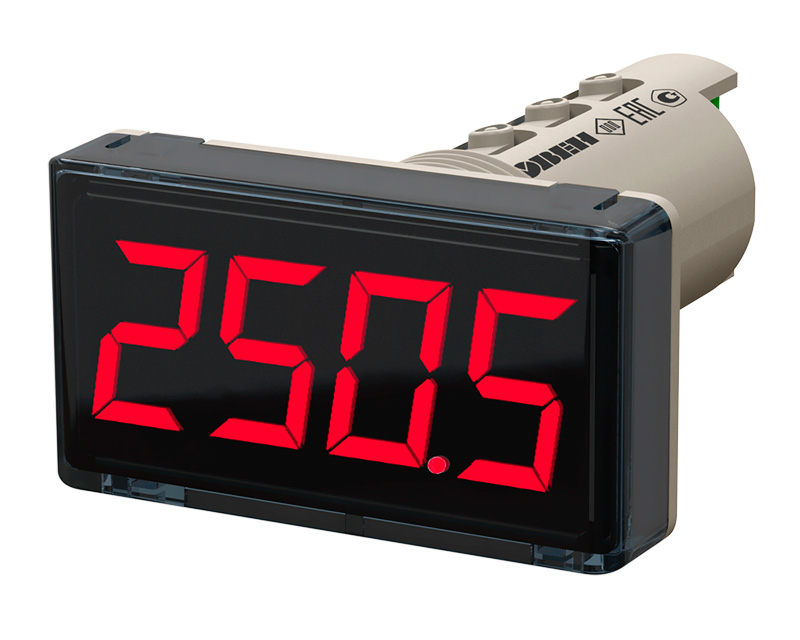

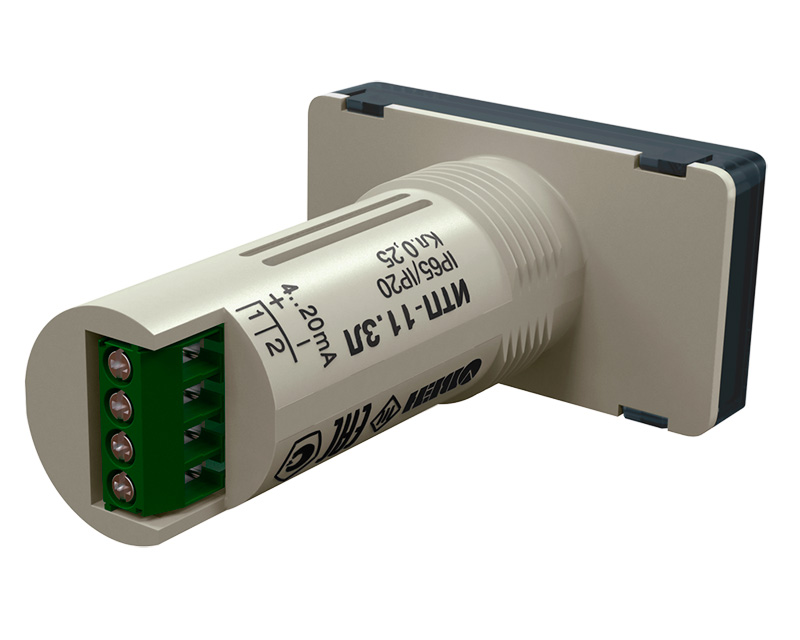

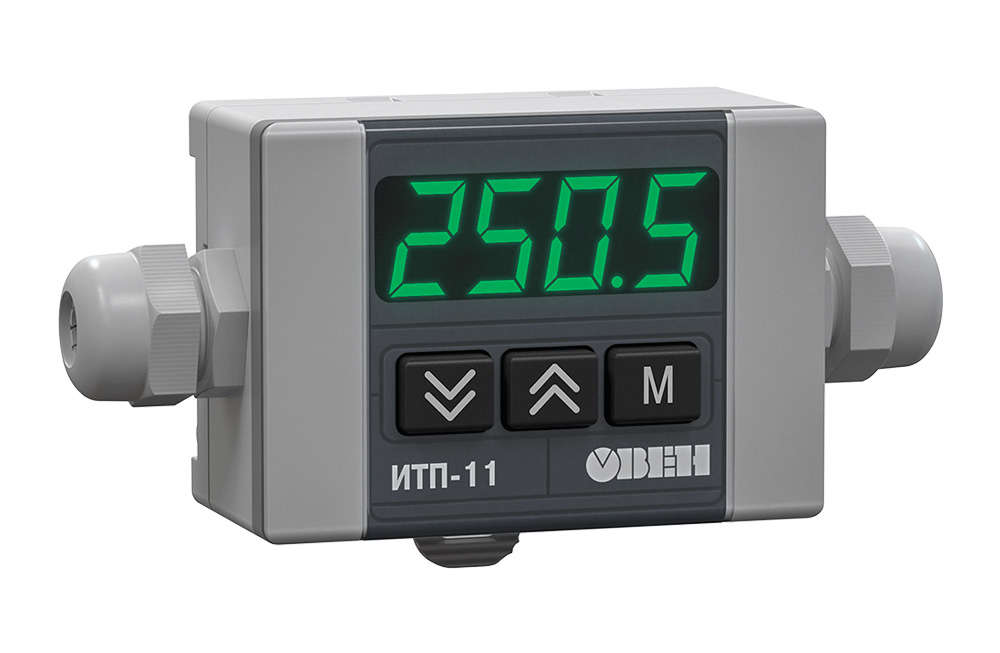

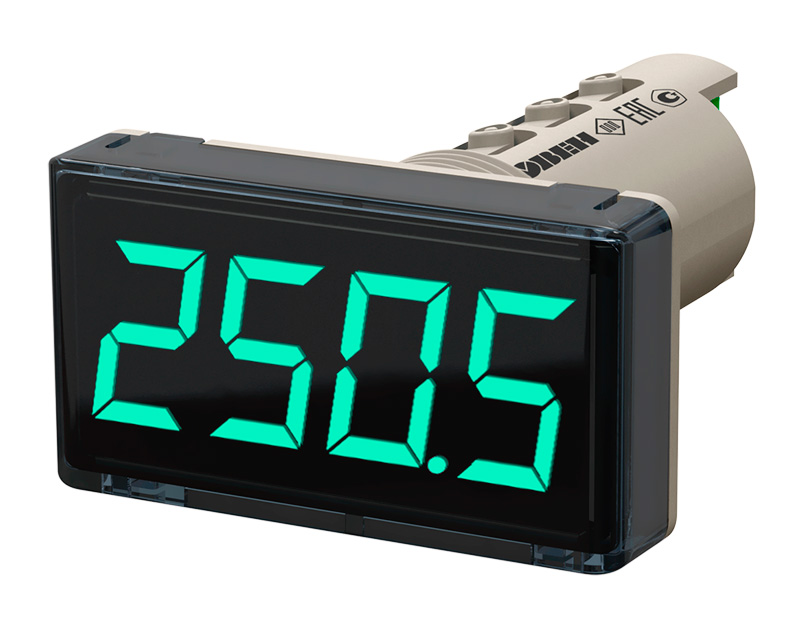

Индикатор токовой петли ИТП-11.Н3 Измеритель технологических параметров линейки ОВЕН ИТП-1х Измеритель технологических параметров линейки ОВЕН ИТП-1х Измеритель технологических параметров линейки ОВЕН ИТП-1х

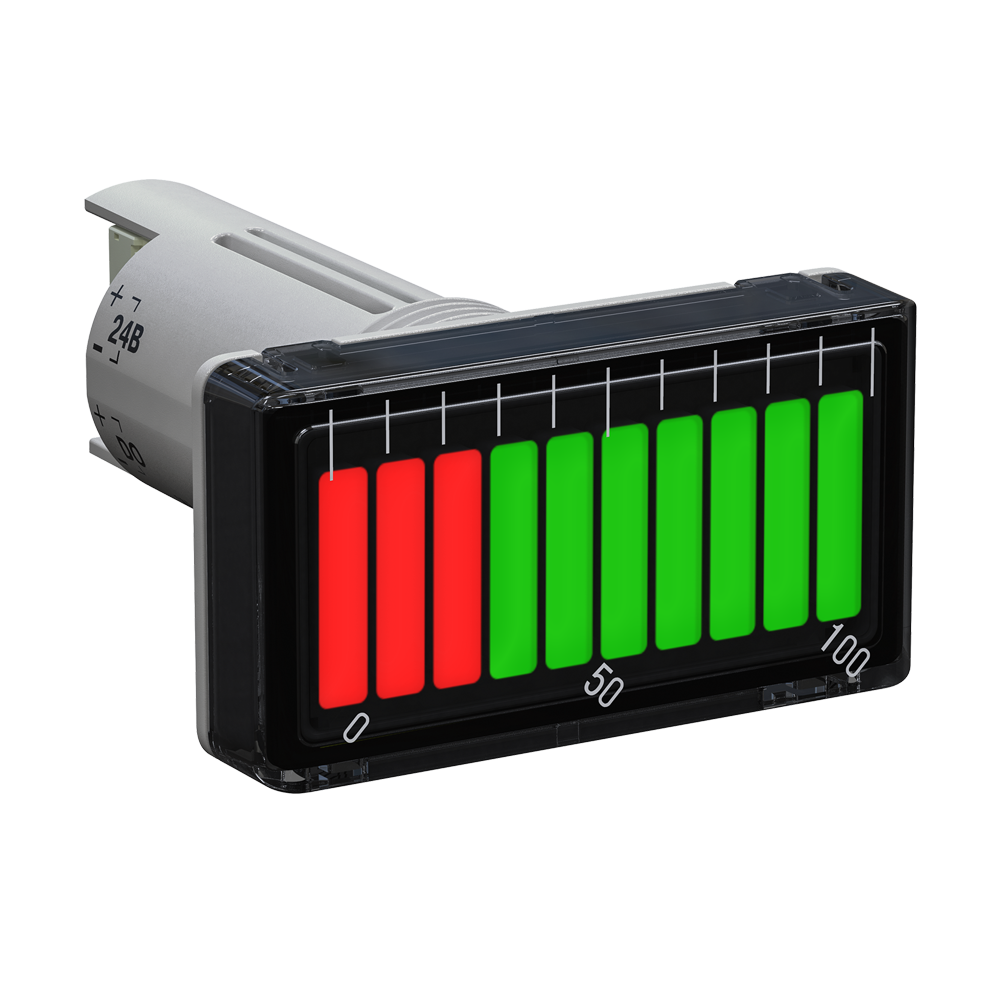

ОВЕН ИТП-15

Измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14, ИТП-15 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.

Измеряемые сигналы ОВЕН ИТП-11

  • Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ОВЕН ИТП-14

  • Ток: 0…20 мА, 0…5 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

Измеряемые сигналы для ОВЕН ИТП-15

  • Ток: 0…20 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

ОВЕН ИТП-16 поддерживает градуировки

  • Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
  • Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
  • Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
  • Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
  • Возможность настройки двуцветной зоны сигнализации (для ИТП-15).

  • Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
  • Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
  • Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
  • Питание:
    • от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16);
    • от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
  • Крепление:
    • на дверцу щита в отверстие 22 мм;
    • на стену (для ИТП-11);
    • DIN-рейку (для ИТП-11);
    • на трубу (для ИТП-11).
  • Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
  • Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
  • Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
  • Гарантийный срок эксплуатации: 2 года.
  • Межповерочный интервал:
    • ИТП-11 – 3 года
    • ИТП-14, ИТП-15 и ИТП-16 – 5 лет

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.


Технические характеристики

Наименование ИТП-11 ИТП-14 ИТП-15 ИТП-16
  Измеритель 4…20 мА с питанием от изменяемого сигнала Измеритель унифицированных сигналов с внешним питанием Измеритель унифицированных сигналов диаграммный Измеритель термопар и термосопротивлений с внешним питанием
Питание
Напряжение питания Токовая петля датчика 4…20 мА, не более 4 В 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения 1 1 1 1
Тип входного сигнала 4…20 мА Ток 0...5 мА, 0(4)…20 мА
Напряжение 0(2)…10 В
0(4)…20 мА
Напряжение 0(2)…10 В
См. таблицу «Характеристики измерительных датчиков»
Входное сопротивление при измерении напряжения, не более - 250 кОм
Время опроса входа, не более 1 с 0,3 с 0,3 с 1 с
Метрологические характеристики
Пределы основной приведенной погрешности, % ±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования ±0,25 ±0,25 ±0,25 – при работе с ТС, унифицированными сигналами напряжения; ±0,5 – при работе с ТП
Характеристики выходных сигналов
Количество выходных устройств - 1 1 1
Типы выходных устройств - Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Конструктивные исполнения
Габаритные размеры
  • Щитовой Щ9: 26×48×65 мм
  • Настенный Н3: 70×50×28 мм
Щитовой Щ9: 26×48×65 мм
Условия эксплуатации
Диапазон рабочих температур -40…+80 ⁰С -40…+60 ⁰С
Относительная влажность воздуха Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление От 84 до 106,7 кПа
Устойчивость к механическим воздействиям Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
Характеристики надежности
Степень защиты корпуса:
– настенный Н3 IP65
– щитовой Щ9 (со стороны лицевой панели) IP65
– щитовой Щ9 (со стороны клемм) IP20
Средняя наработка на отказ 100000 ч
Средний срок службы 12 лет

Характеристики измерительных датчиков

Обозначение на индикаторе Условное обозначение датчика Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
c50 Cu50 (α1)=0,00426°С-1) -50 …+200
c.50 50М (α=0,00428 °С-1) -180 …+200
P50 Pt50 (α=0,00385 °С-1) -200…+850
P.50 50П (α=0,00391 °С-1) -200…+850
c100 Cu100 (α=0,00426°С-1) -50 …+200
c.100 100М (α=0,00428 °С-1) -180 …+200
P100 Pt100 (α=0,00385 °С-1) -200…+850
P.100 100П (α=0,00391 °С-1) -200…+850
N100 Ni100 (α=0,00617 °С-1) -60…+180
P500 Pt500 (α=0,00385 °С-1) -200…+850
P.500 500П (α=0,00391 °С-1) -200…+850
c 500 Cu500 (α=0,00426 °С-1) -50 …+200
c .500 500М (α=0,00428 °С-1) -180 …+200
n500 Ni500 (α=0,00617 °С-1) -60…+180
c1E3 Cu1000 (α=0,00426°С-1) -50…+200
c.1E3 1000М (α=0,00428°С-1) -180…+200
P1E3 Pt1000 (α=0,00385°С-1) -200…+850
P.1E3 1000П (α=0,00391°С1) -200…+850
n1E3 Ni1000 (α=0,00617°С1) -60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
PK15 РК-15 +400…+1500
PK20 РК-20 +600…+2000
PC20 РС-20 +900…+2000
Сигнал напряжения по ГОСТ 26.011-80
0-1 0...1 В
Сигнал напряжения
50.50 -50...+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
tP.L TХК (L) -200...+800
tP.KA TХА (К) -200…+1300
tP.J TЖК (J) -200…+1200
tP.n TНН (N) -200…+1300
tP.t TМК (Т) -250…+400
tP.S TПП (S) -50…+1750
tP.r TПП (R) -50…+1750
tP.b TПР (В) +200…+1800
tP.A1 TВР (А-1) 0…+2500
tP.A2 TВР (А-2) 0…+1800
tP.A3 TВР (А-3) 0…+1800
Термоэлектрические преобразователи по DIN 43710
tP.tL TypeL -200…+900

Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.

Функциональная схема

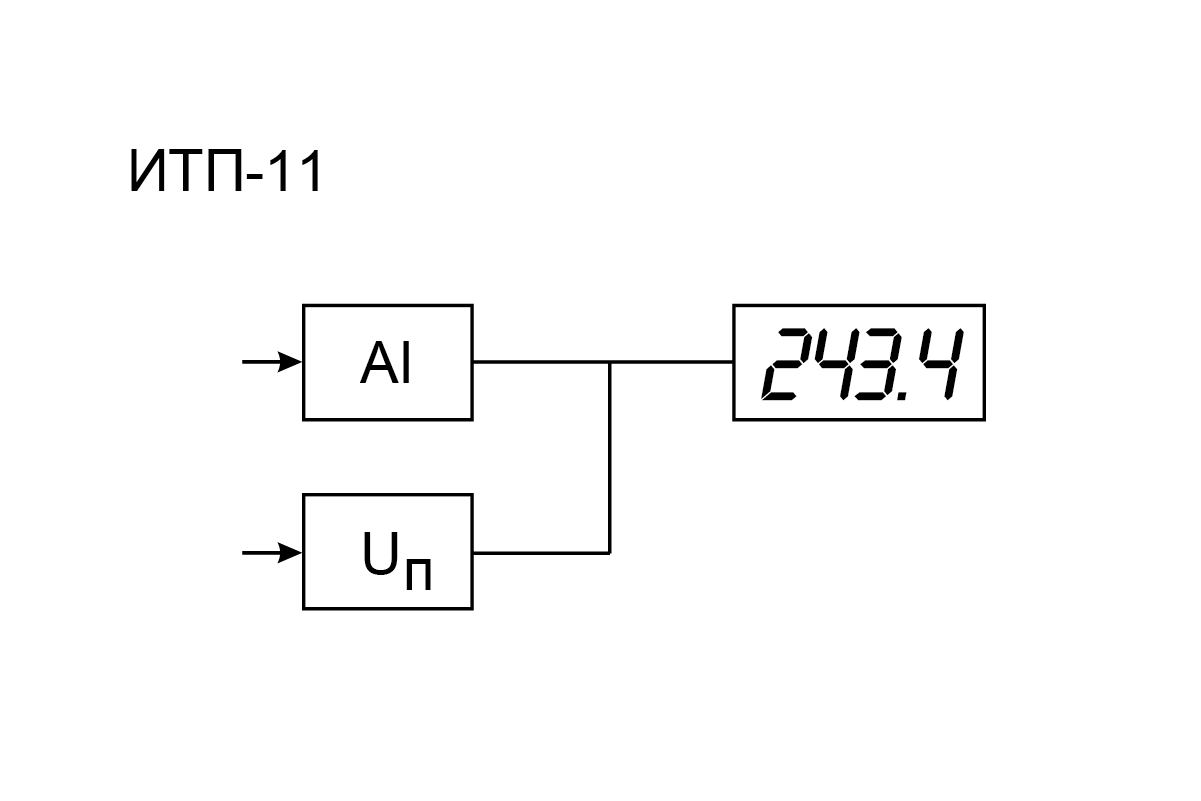

Функциональная схема ИТП-11

AI: 4…20 мА

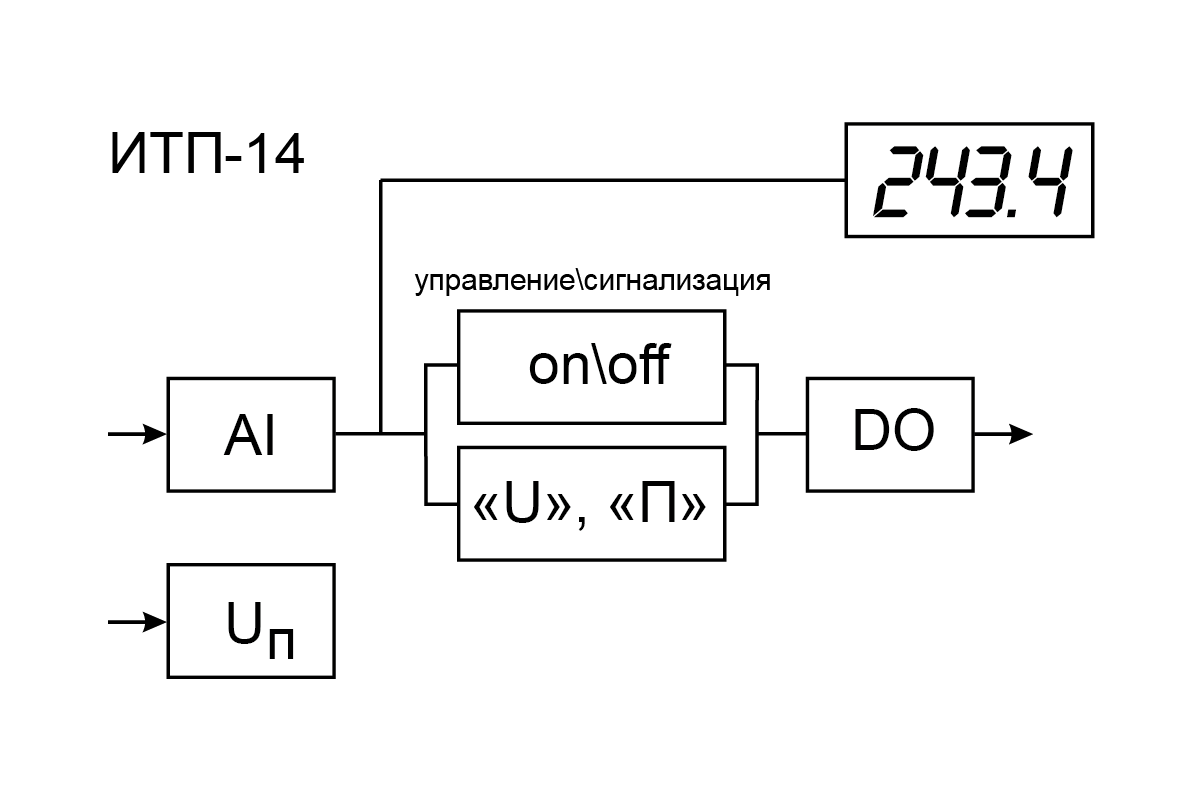

Функциональная схема ИТП-14

AI: 4…20, 0…20, 0…5 мА, 0…10, 2…10 В, DO: транзисторный ключ «n-p-n» 200 мА, 42 В, Uп: 10…30 В


Функциональная схема ИТП-15

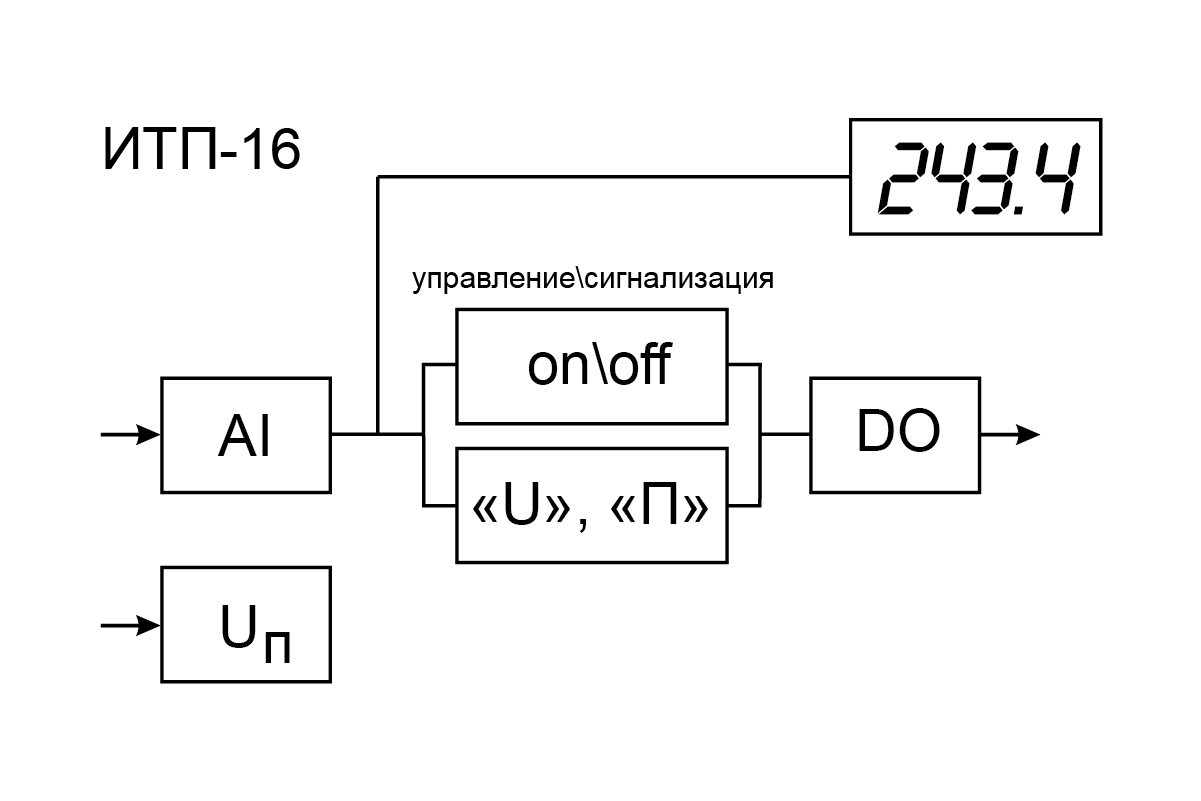

Функциональная схема ИТП-16

AI: 4…20, 0…20, 0…5 мА, 0…10, 2…10 В, DO: транзисторный ключ «n-p-n» 200 мА, 42 В, Uп: 10…30 В

Габаритные и установочные размеры

Краткое описание

|

Технические характеристики

|

Функциональная схема

|

Габаритные и установочные размеры

|

Схемы подключения

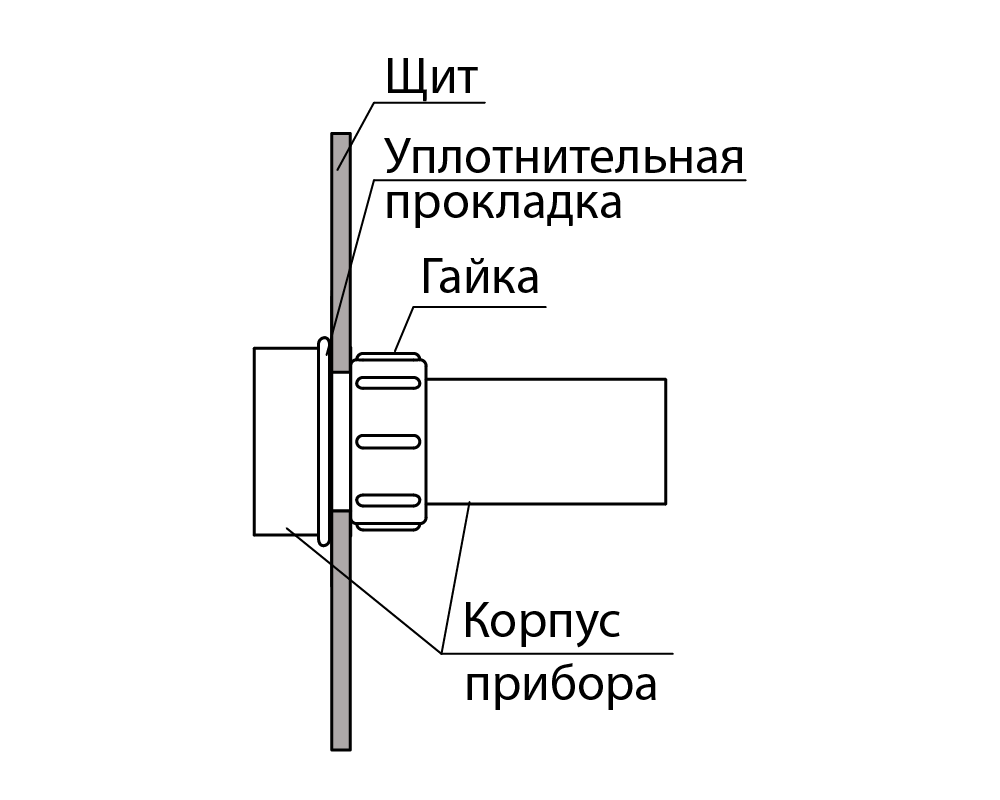

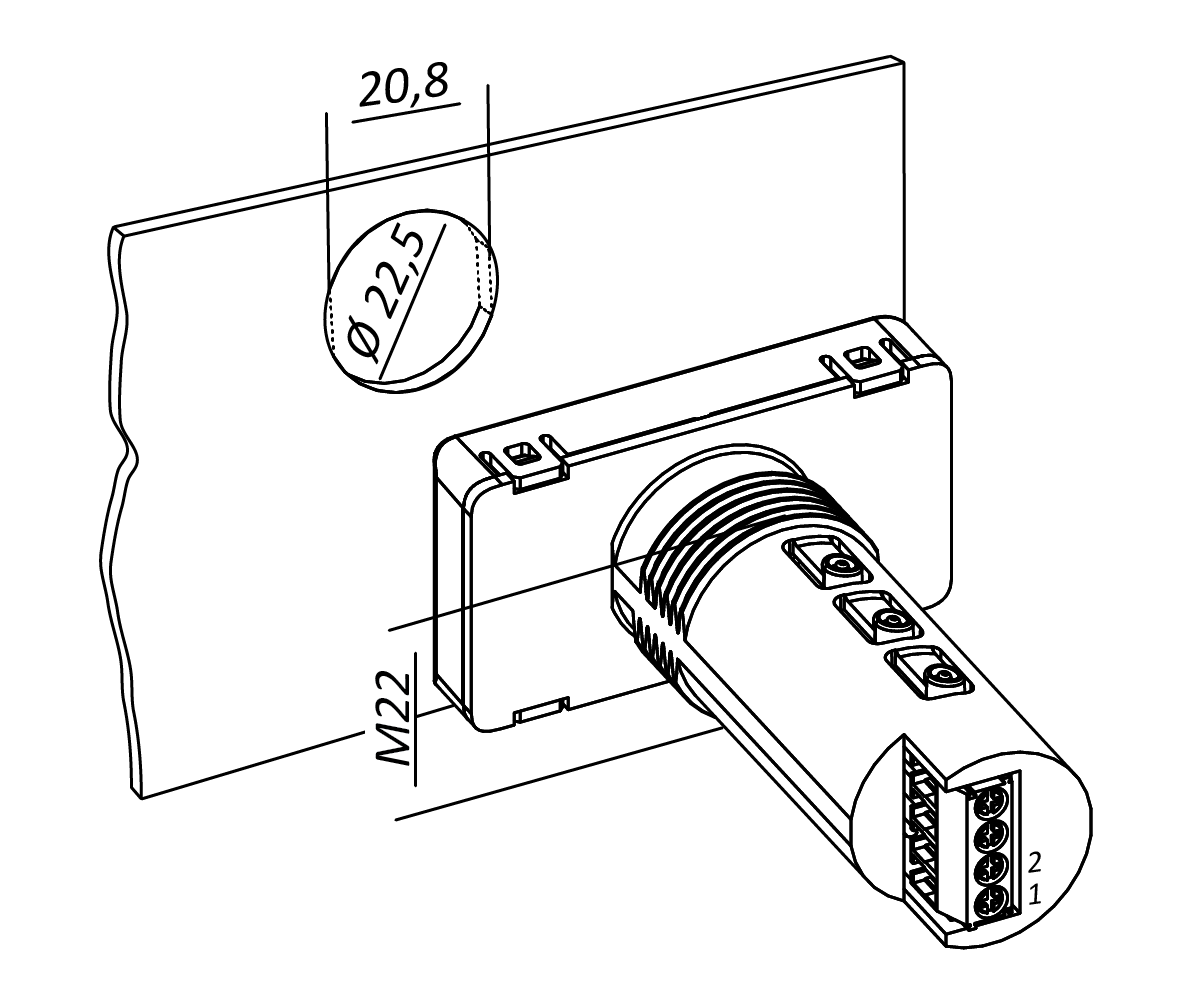

Монтаж прибора в щит

Монтаж прибора в щит - 1 Монтаж прибора в щит - 2

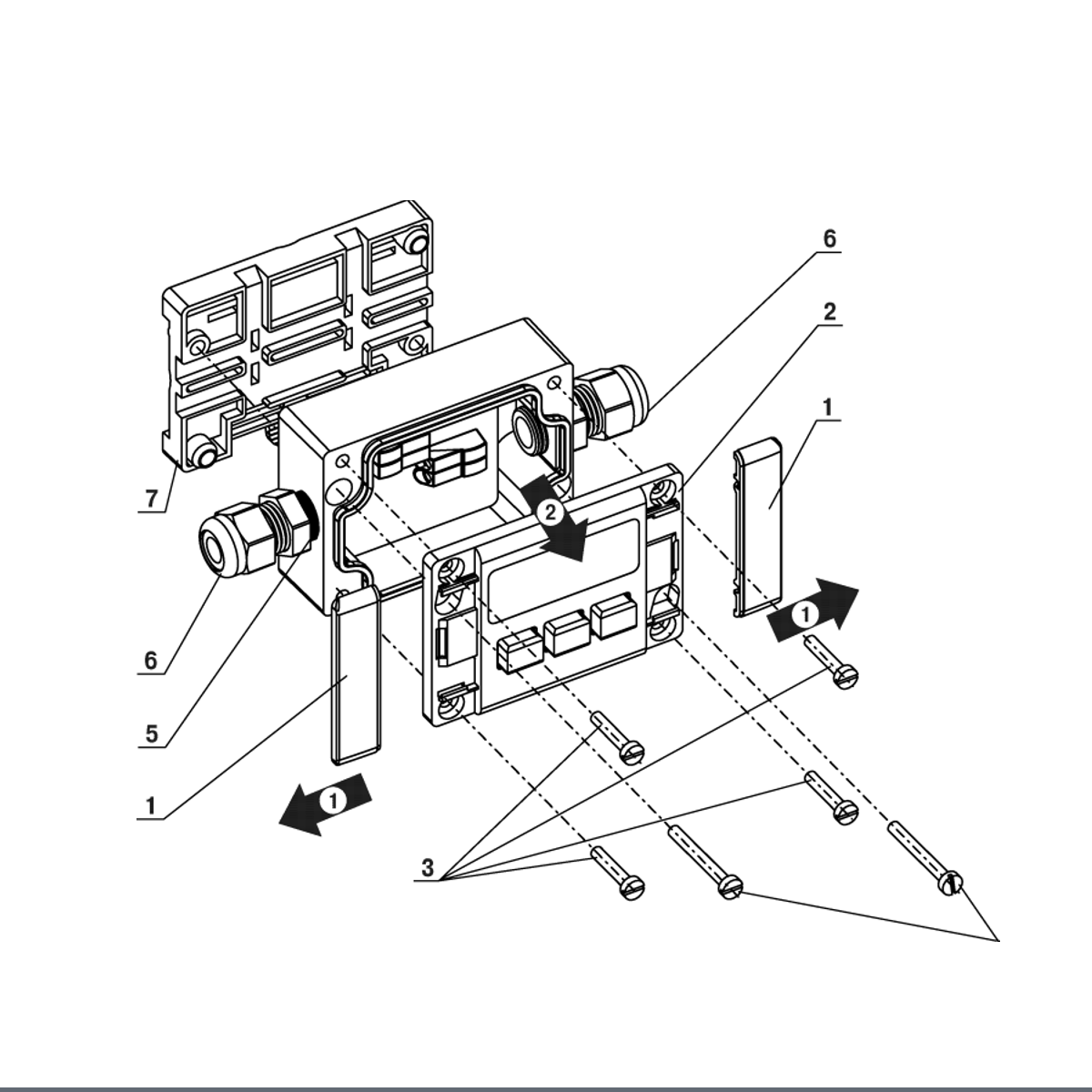

Установка приборов настенного исполнения

Установка приборов настенного исполнения

Схемы подключения

Схемы подключения ИТП-11

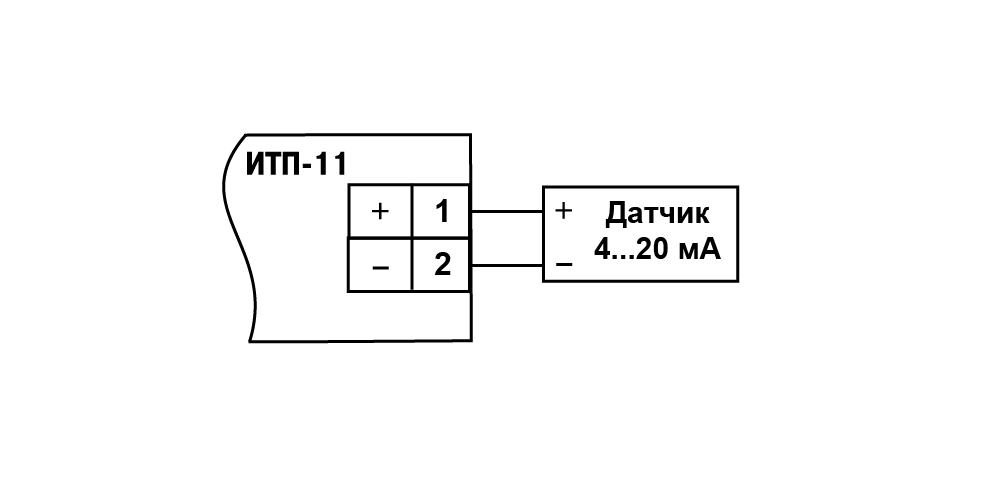

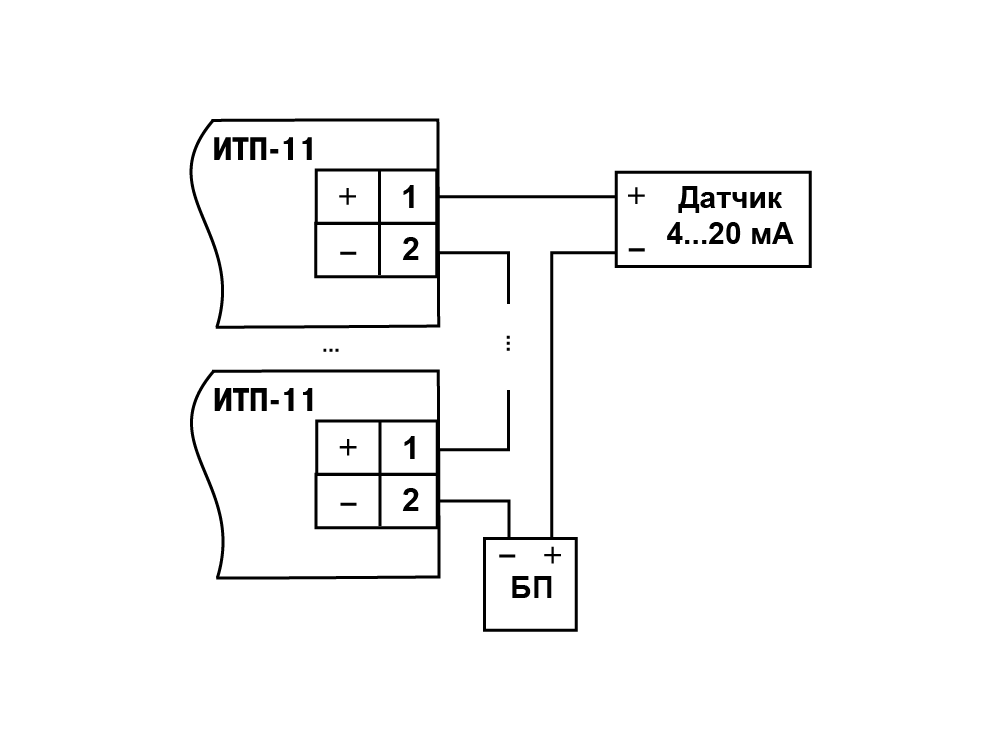

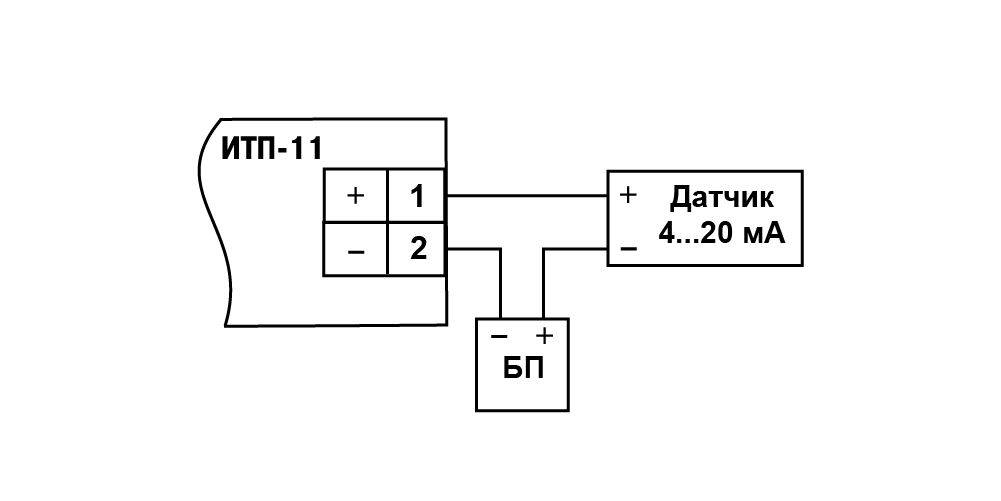

Подключение ИТП-11 к пассивному источнику 4...20 мА Подключение ИТП-11 к активному источнику 4...20 мА Подключение нескольких ИТП-11 к пассивному источнику 4...20 мА






Схемы подключения ИТП-11.Н3

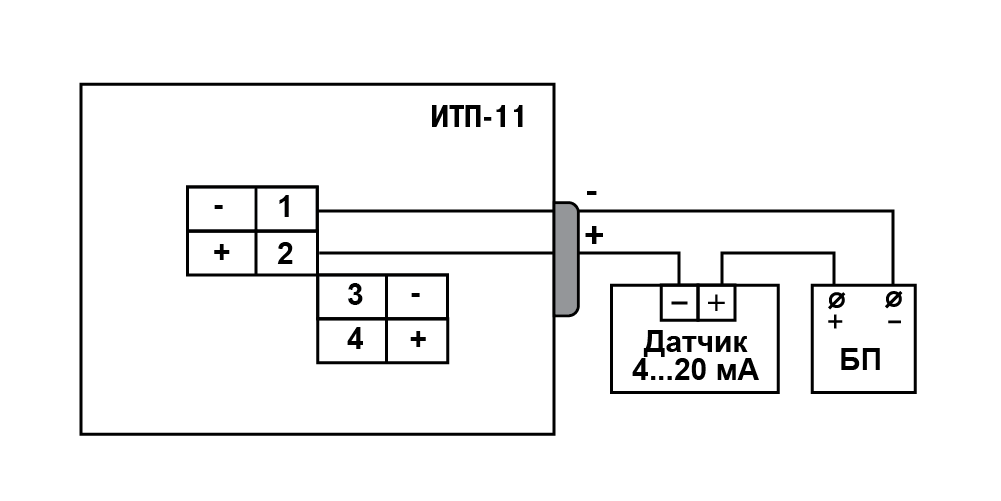

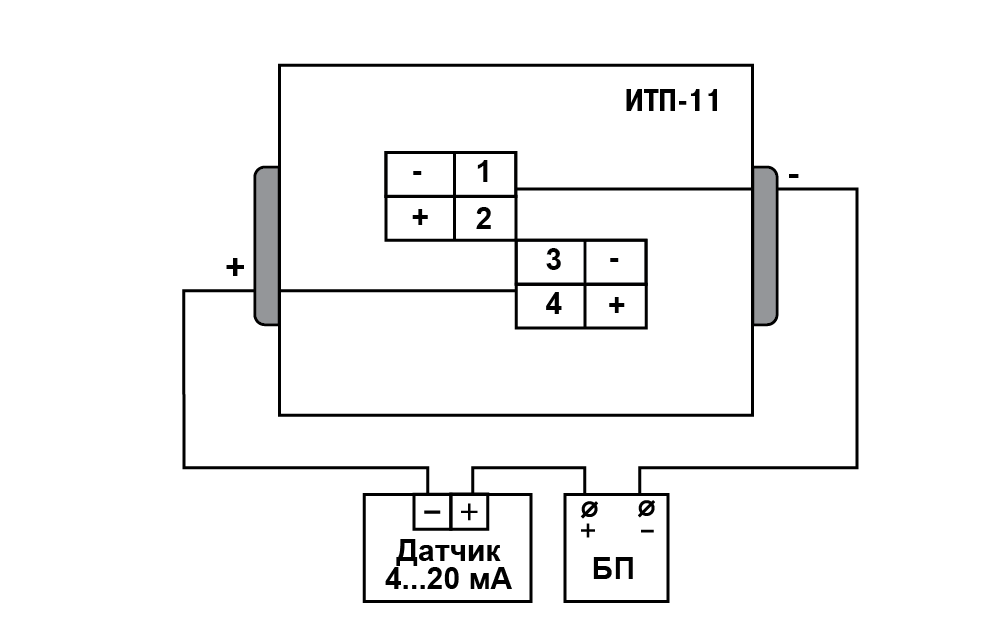

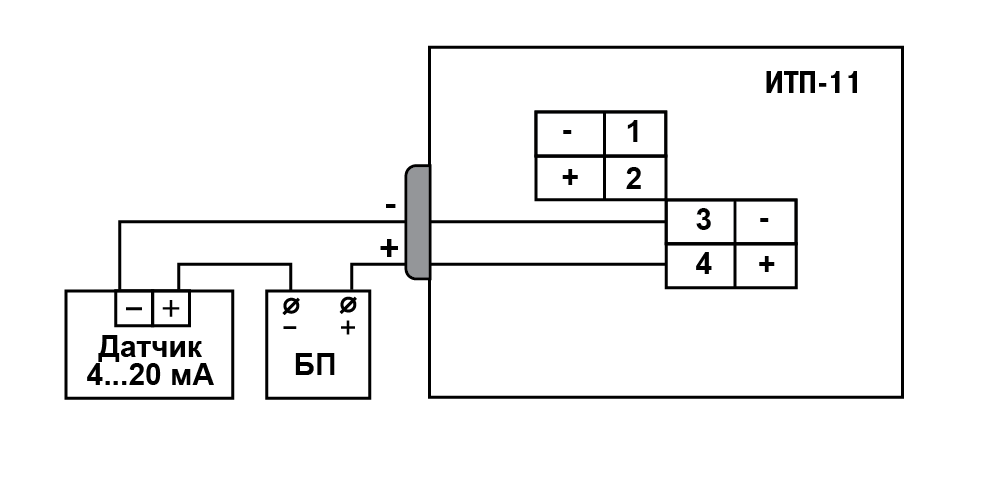

Подключение ИТП-11.Н3 справа Подключение ИТП-11.Н3 слева Сквозное подключение ИТП-11.Н3 (на выбор - к клеммам 1, 4 или 2, 3)






Схемы подключения ИТП-14

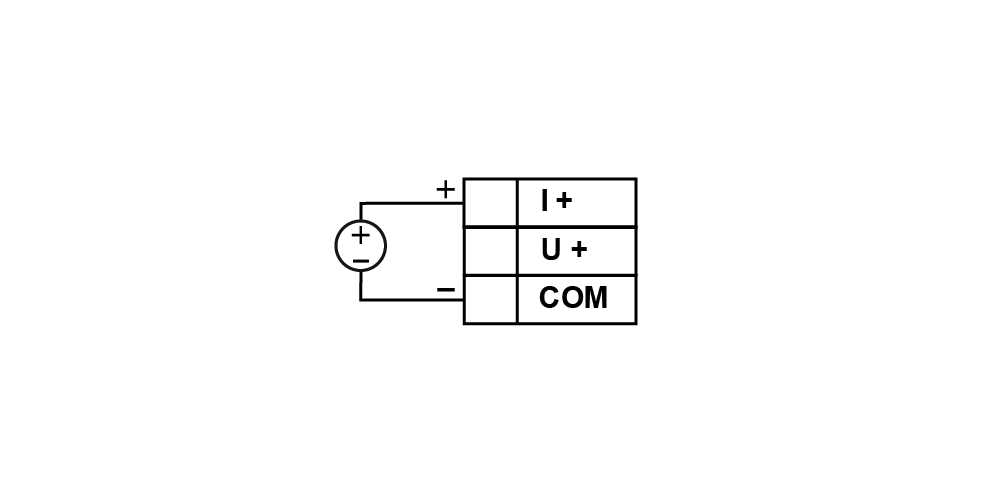

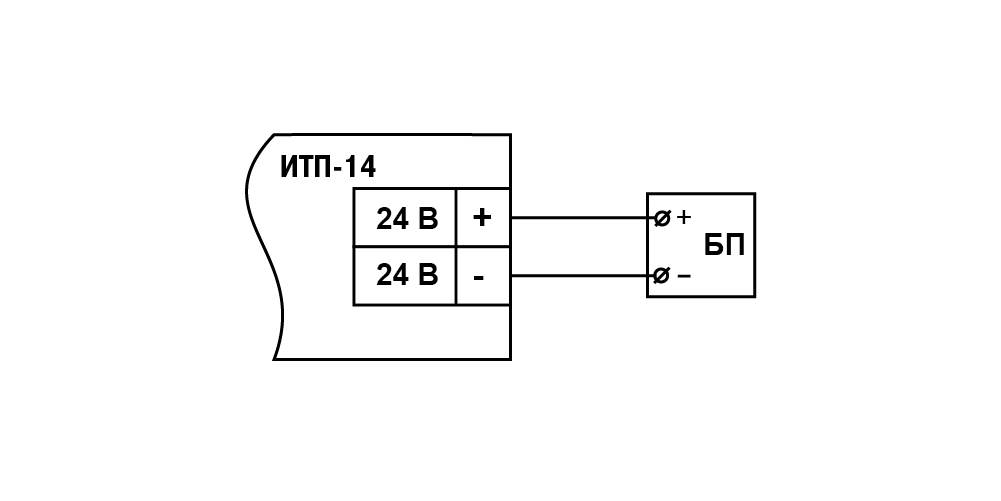

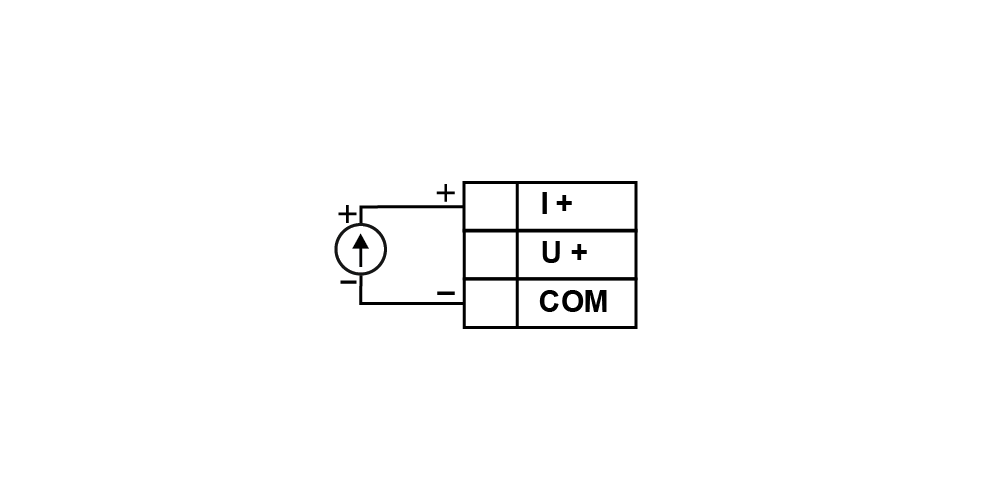

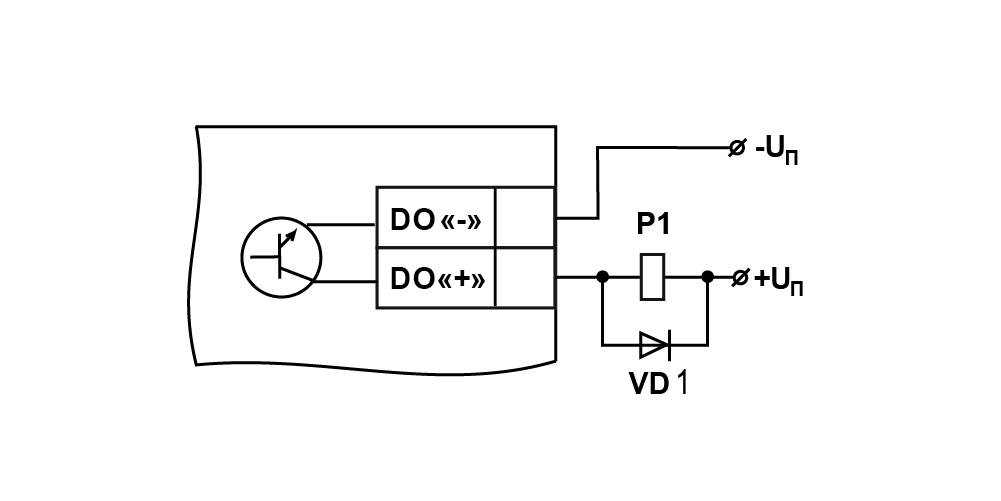

Подключение питания Подключение унифицированных сигналов тока 0…20 мА, 0…5 мА, 4…20 мА Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В Подключение нагрузки к дискретному выходу




Схемы подключения ИТП-15


Схемы подключения ИТП-16

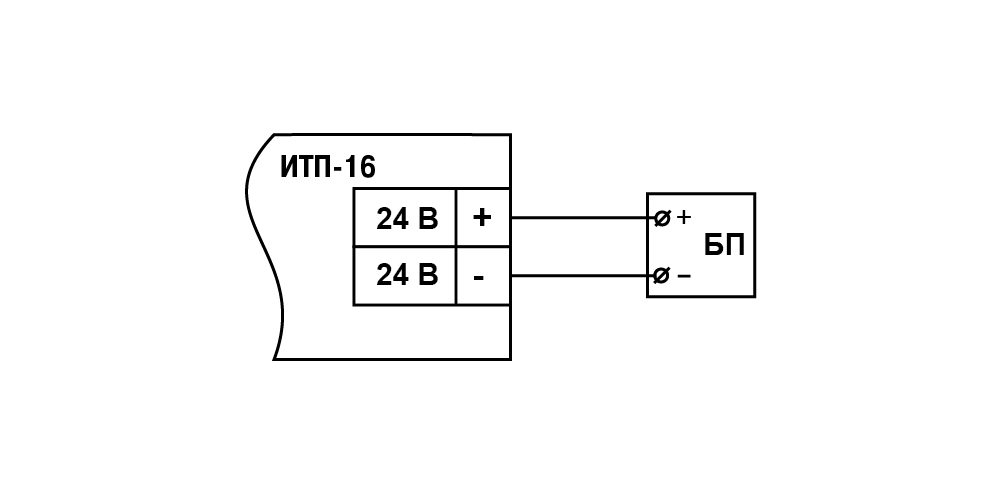

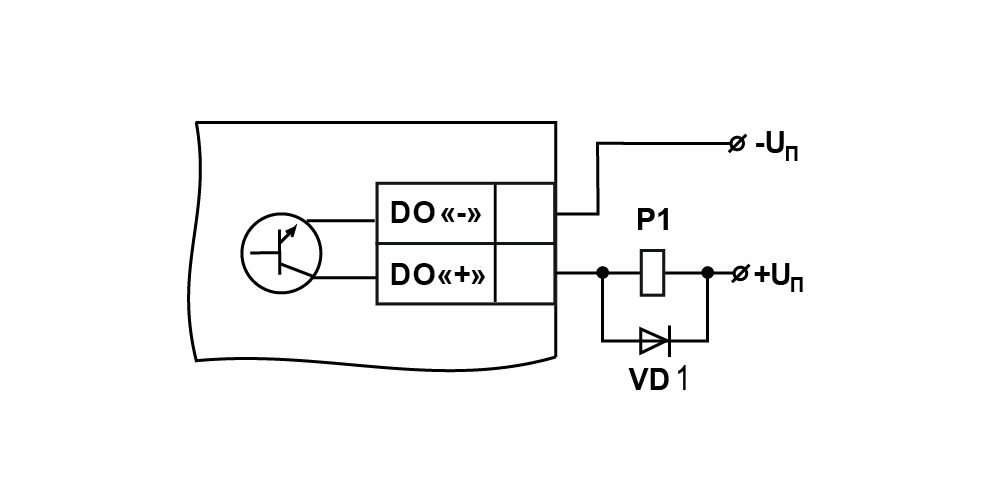

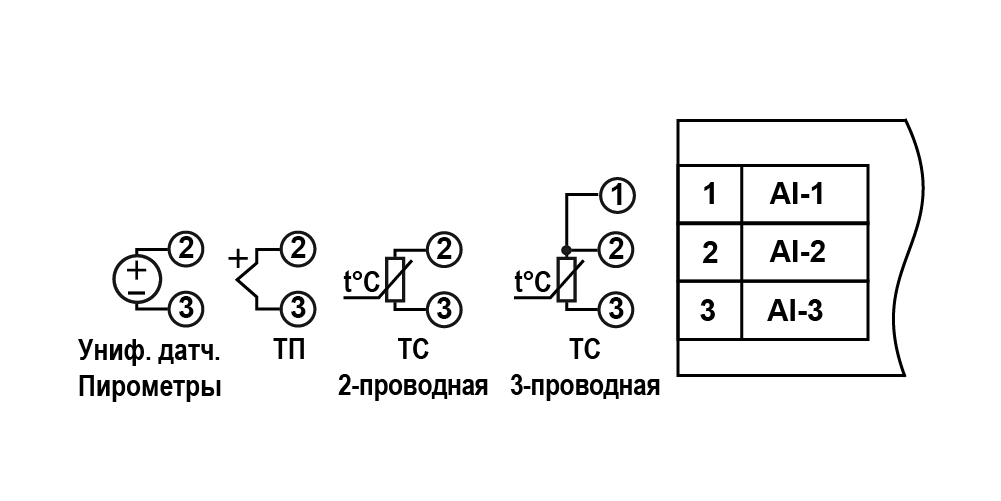

Подключение питания Подключение первичных преобразователей Подключение нагрузки к дискретному выходу



Документация

Руководство по эксплуатации ИТП-11.Н3

Руководство по эксплуатации ИТП-11

Руководство по эксплуатации ИТП-14

Руководство по эксплуатации ИТП-16

Краткая инструкция ИТП-15
