ОВЕН ИПП120 информационная программируемая панель

Информационная программируемая панель оператора ОВЕН ИПП120

Краткое описание

|

Технические характеристики

|

Схема подключения

|

Элементы индикации и управления

|

Габаритные и установочные размеры

Информационная программируемая панель оператора ОВЕН ИПП120 Информационная программируемая панель оператора ОВЕН ИПП120

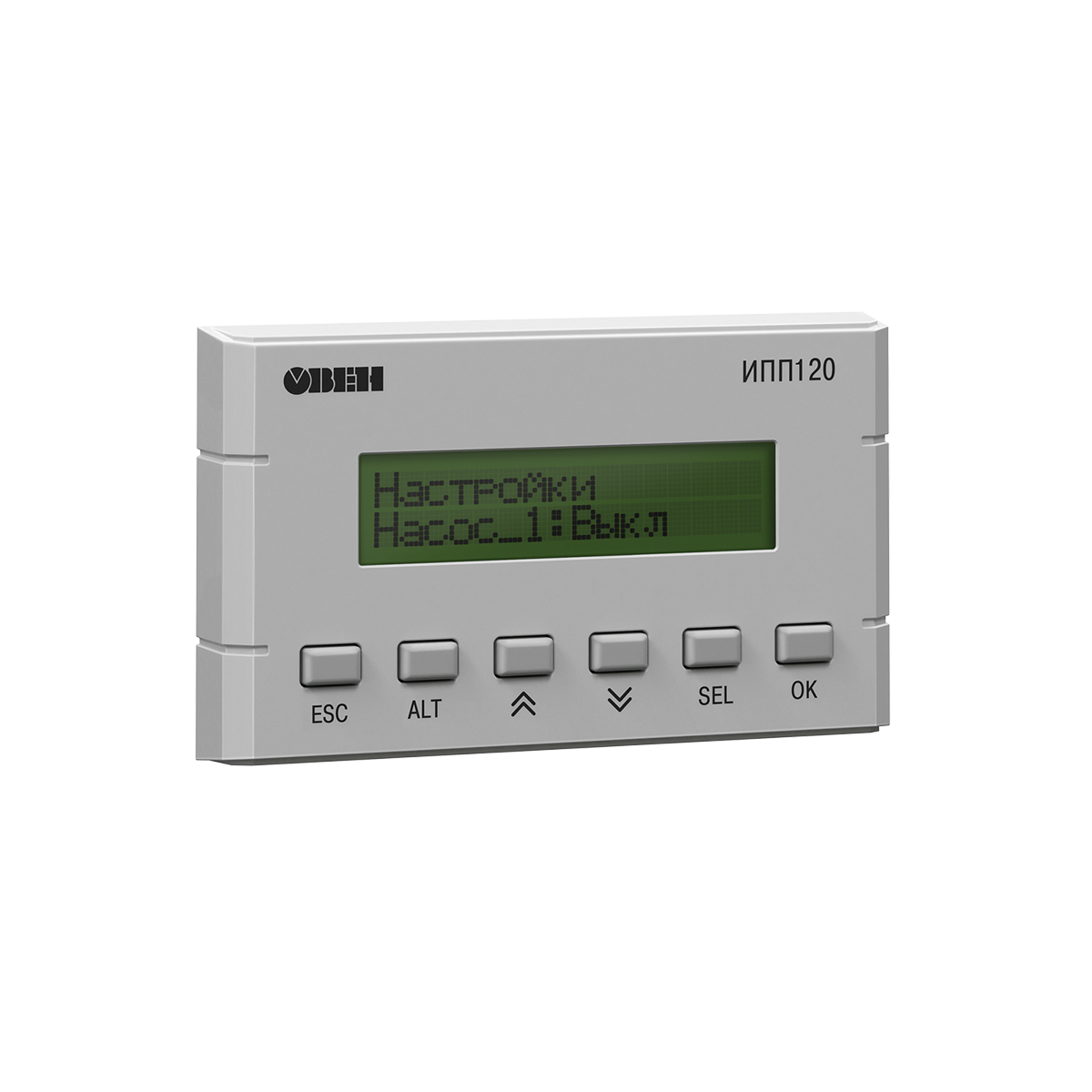

ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

Основные особенности ОВЕН ИПП120

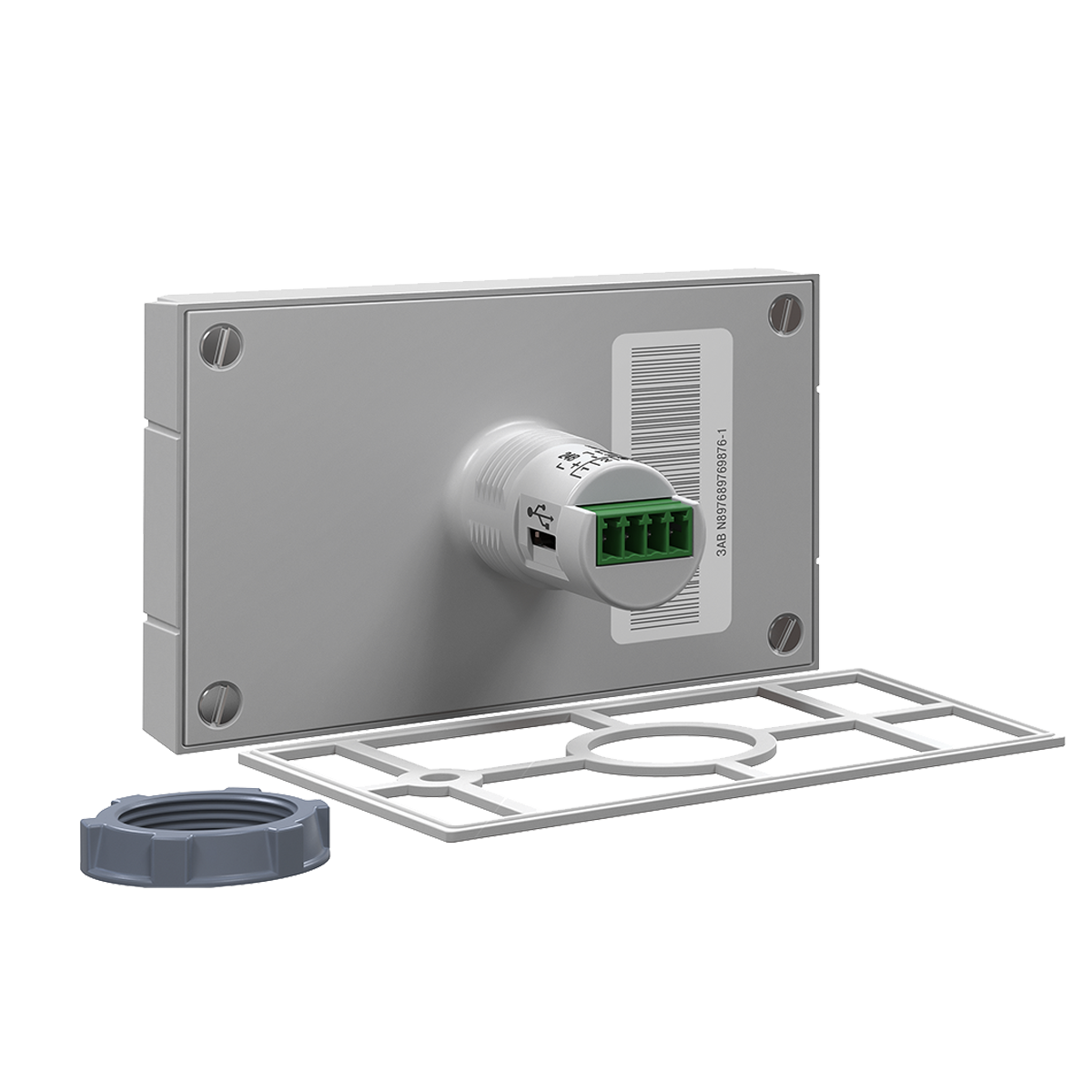

  • Крепление в отверстие 22,5 мм
  • Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C
  • Конфигурирование в среде OWEN Logic
  • Задание управляющей логики по сети RS-485
  • Работа по сети по протоколу Modbus RTU/ASCII в режиме Master/Slave
  • Не требует питания при программировании через USB
  • ЖК экран 2×16, 6 механических кнопок
  • Вывод текстовых и цифровых параметров
  • Доступ к внесению изменений по паролю
  • Часы реального времени со сроком службы 10 лет
  • Применение в мобильных установках: питание =9…32 В

Примеры применения

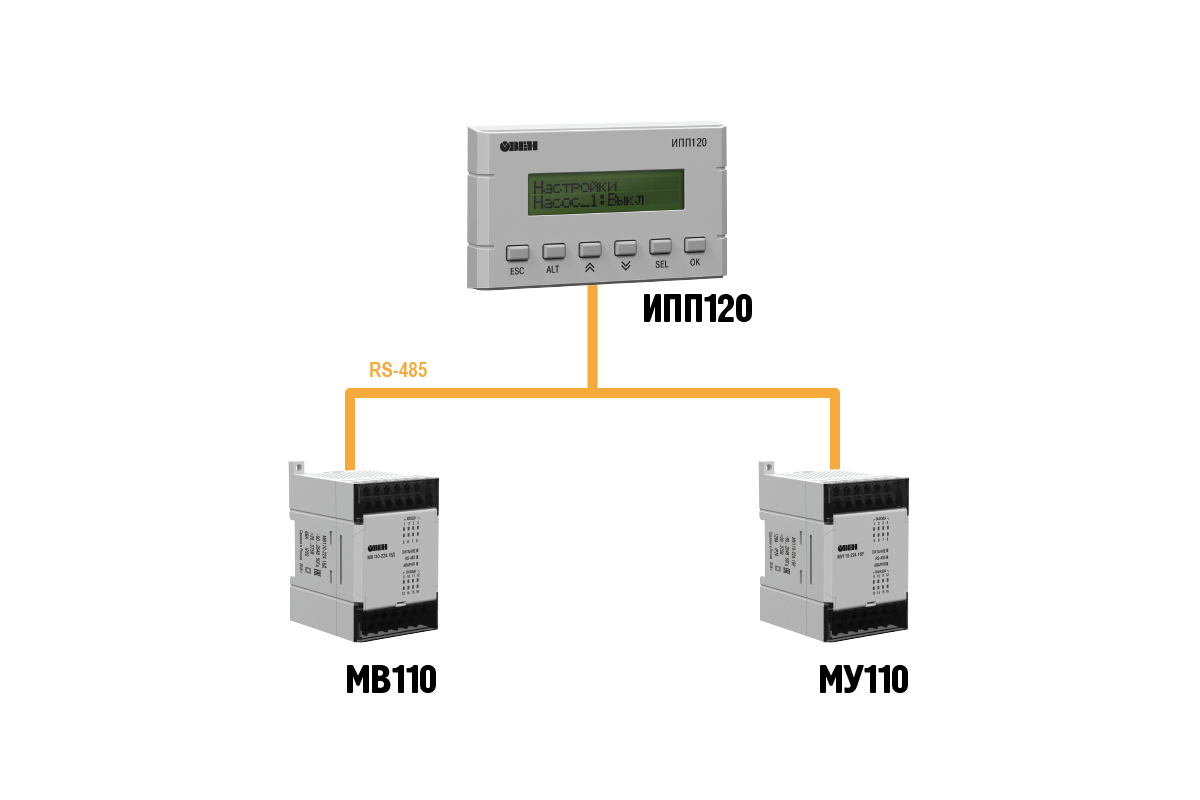

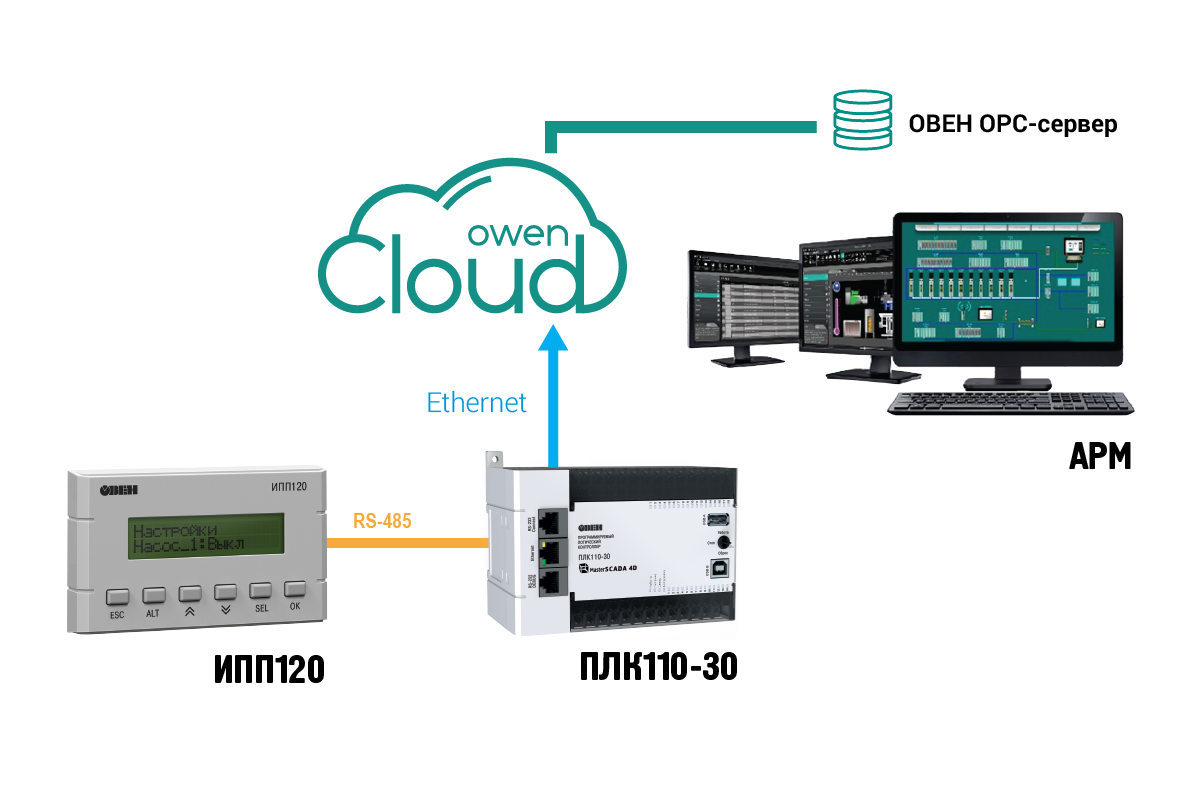

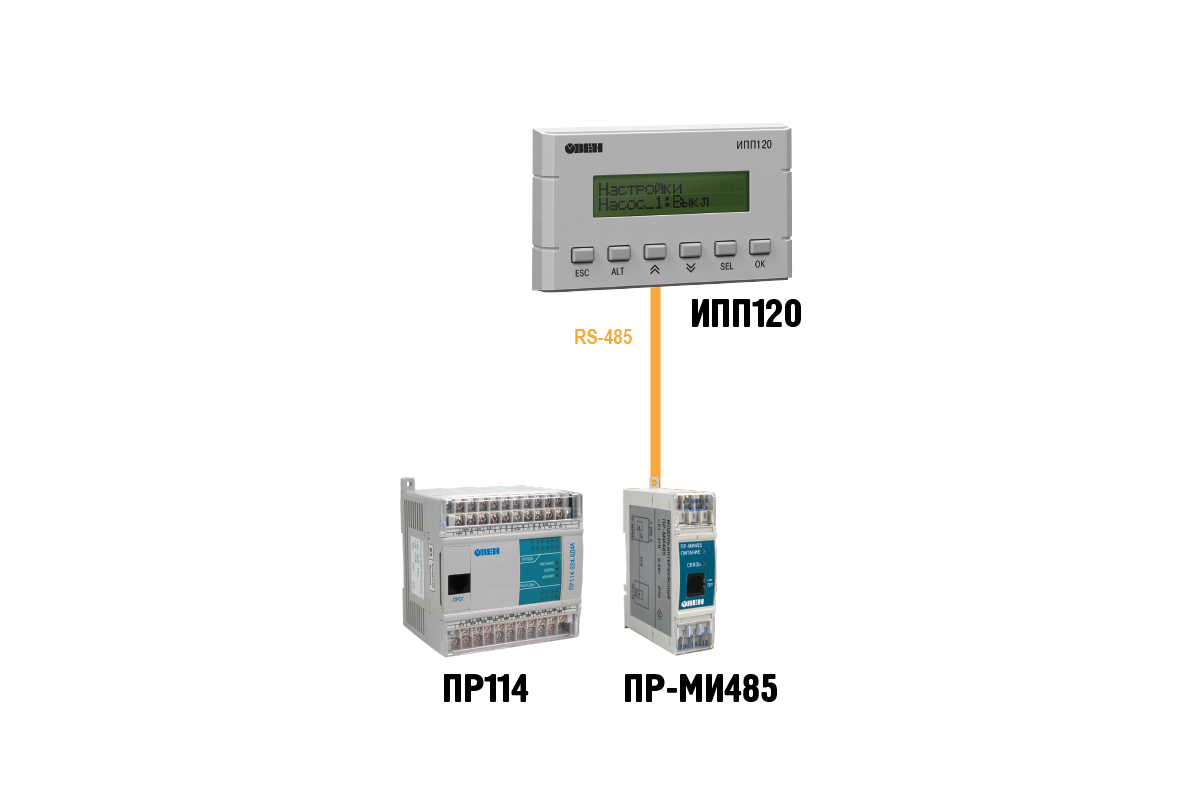

Управление модулями расширения ОВЕН Мх110 Использование ИПП120 в качестве выносной панели для программируемого реле ОВЕН ПР114 Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02]
Управление модулями расширения ОВЕН Мх110 Использование ИПП120 в качестве выносной панели для программируемого реле ОВЕН ПР114 Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02]

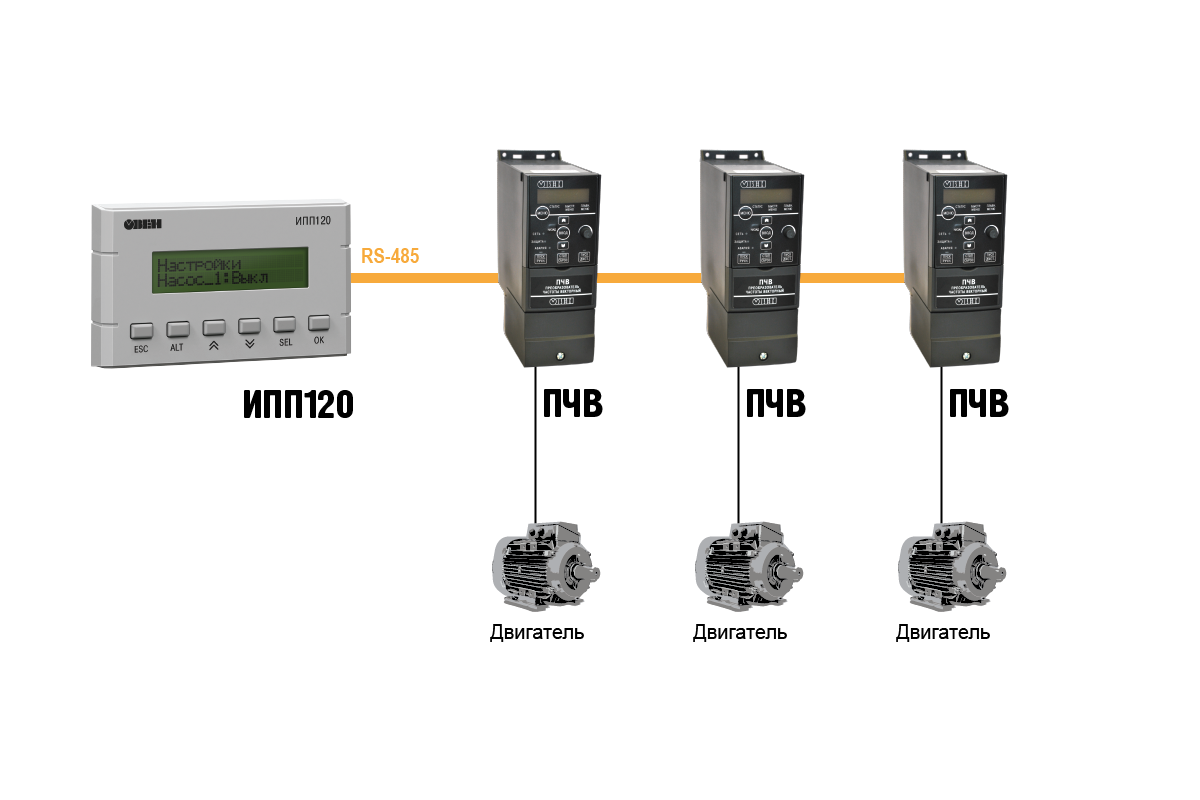

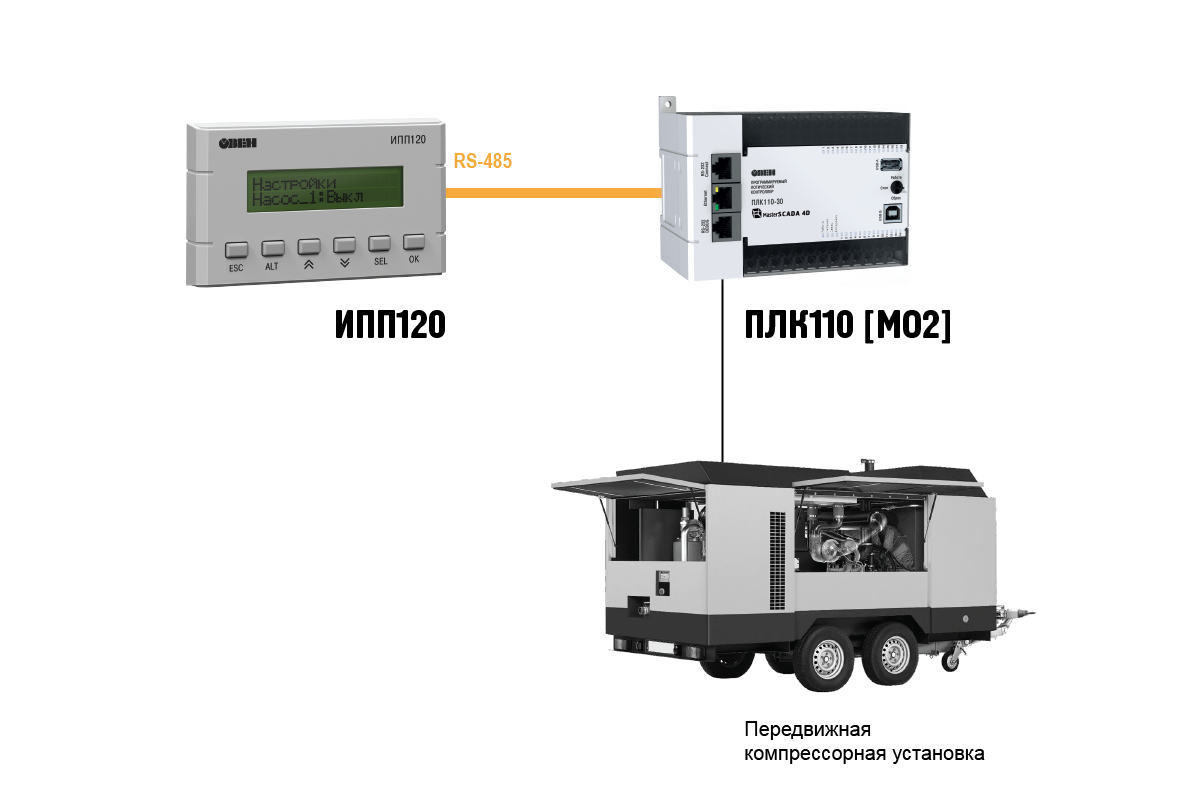

Каскадное управление тремя насосами Применение ИПП120 в системах управления мобильными установками
Каскадное управление тремя насосами Применение ИПП120 в системах управления мобильными установками

Документация

Руководство по эксплуатации ОВЕН ИПП120

Краткое руководство ОВЕН ИПП120

Декларация о соответствии ОВЕН ИПП120

Программное обеспечение

Среда программирования OWEN Logic

Драйвер USB ОВЕН ИПП120


zip Среда программирования OWEN Logic (версия 1.10.156)
10647.zip 9730 Kb
zip Драйвер USB ИПП120
10646.zip 1020 Kb
zip Декларация о соответствии на ИПП120
10645.zip 580 Kb
pdf Руководство по эксплуатации ИПП120
10644.pdf 1096 Kb
pdf Краткое руководство ИПП120
10643.pdf 875 Kb
Информационная программируемая панель оператора ОВЕН ИПП120 - Технические характеристики и условия эусплуатации
Информационная программируемая панель оператора ОВЕН ИПП120 - Схема подключения
Информационная программируемая панель оператора ОВЕН ИПП120 - Элементы индикации и управления
Информационная программируемая панель оператора ОВЕН ИПП120 - Габаритные и установочные размеры
