DIN-рейка (монтажная рейка)

DIN-рейка (монтажная рейка)

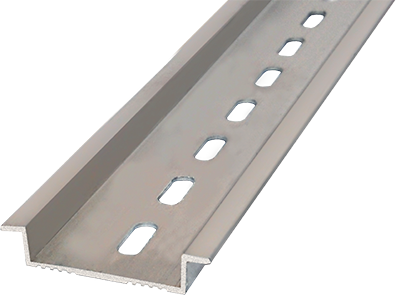

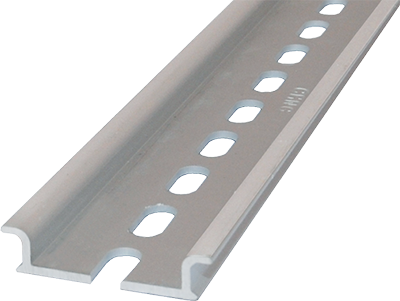

Монтажный рельс, или DIN-рейка (ДИН-рейка) шириной 35 мм для монтажа промышленного оборудования.

- Материал: сталь или алюминий;
- Длина:
- Аллюминий: 1 метр;
- Сталь: 1 или 2 метра;
- Толщина: от 1,0 мм до 1,5 мм.

Благодаря наличию широкого ассортимента DIN-рейки (ДИН-рейки) на складе Техком-Автоматики, вы сможете подобрать лучший вариант решения именно вашей задачи, учитывая тип и вес монтируемого оборудования.


АЛЮМИНИЙ СТАЛЬ
DRAIL-35/7,5/1,0/1000 DRAIL-35/7,5/1,1/1000 DRAIL-35/7,5/1,4/1000 DRAIL-35/7,5/1,5/1000

1 DRAIL-35ST/7,5/1,0/1000

2 500604P - длина 2000 мм

DRAIL-35/7,5/1,0/1000

Самая низкая стоимость. Как правило режется на небольшие отрезки по 10-15 см для установки отдельных элементов (автоматов, блоков питания).

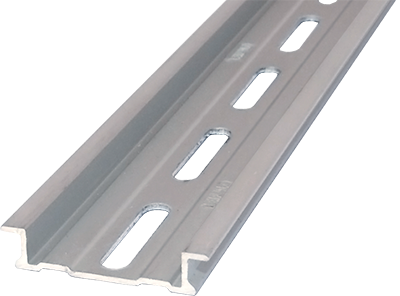

DRAIL-35/7,5/1,1/1000

Низкая стоимость, усиленный профиль. Имеет большую жесткость за счет формы профиля. Служит для установки автоматов, блоков питания, промежуточных реле и другого модульного оборудования.

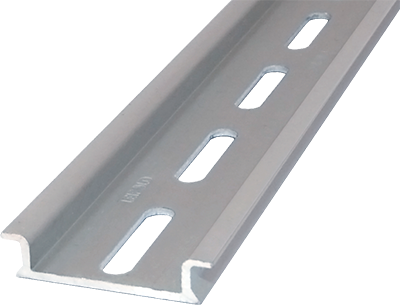

DRAIL-35/7,5/1,4/1000

Оптимальный профиль. Оптимальное сочетание формы профиля, толщины и стоимости. Для монтажа любого типа оборудования: автоматы, блоки питания, реле, преобразователи частоты, контакторы, силовые автоматы.

DRAIL-35/7,5/1,5/1000

Максимальная толщина. Модель имеет максимальную толщину профиля в серии, применяется для монтажа тяжелого оборудования: преобразователи частоты, устройства плавного пуска, контакторы, силовые автоматы.

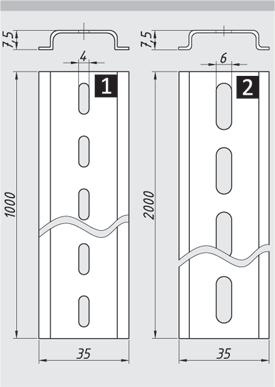

DRAIL-35ST/7,5/1,0/1000

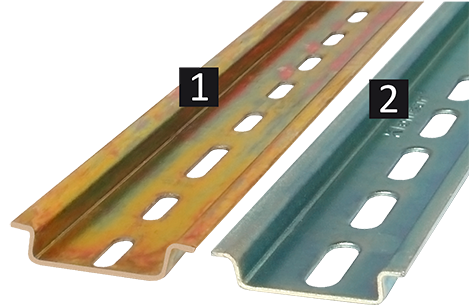

1 DRAIL-35ST/7,5/1,0/1000 - имеет привычный формфактор. Доступная DIN-рейка (ДИН-рейка) из оцинкованной стали.

2 Модель арт.: 500604P - имеет длину 2 метра и используется для профессионального монтажа. Остается минимальное количество «обрезков». Обе модификации подходят для установки любого типа оборудования.

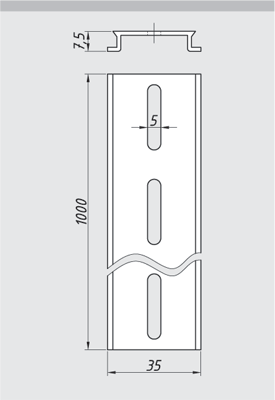

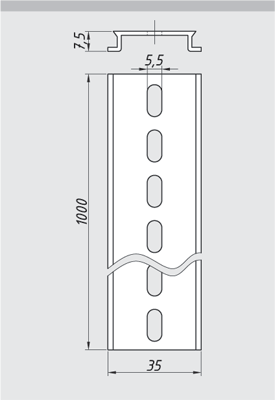

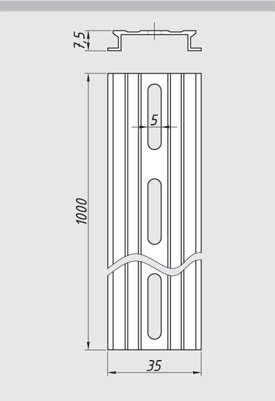

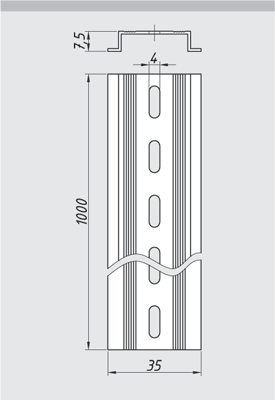

Габаритные размеры Габаритные размеры Габаритные размеры Габаритные размеры Габаритные размеры
DRAIL-35ST/7,5/1,0/1000 DRAIL-35ST/7,5/1,1/1000 DRAIL-35ST/7,5/1,4/1000 DRAIL-35ST/7,5/1,5/1000 DRAIL-35ST/7,5/1,0/1000

Техком-Автоматика предоставляет скидки на модели:

от 100 шт.

от 20 шт.

DRAIL-35/7,5/1,0/1000 - 40% DRAIL-35/7,5/1,4/1000 - 25% DRAIL-35/7,5/1,0/1000 - 50% 500604P - 20%

В каталогах различных производителей DIN-рейка (ДИН-рейка) может иметь название: DIN-рейка, монтажная рейка, DIN рельс, монтажная шина, ДИН-рейка, монтажный рельс.


Дополнительные принадлежности для установки DIN-рейки (ДИН-рейки):

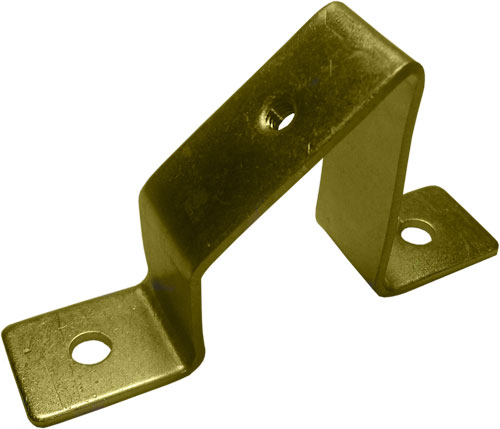

Держатель DIN-рейки (ДИН-рейки) TSTW
Держатель DIN-рейки (ДИН-рейки)

После сборки шкафа управления и его монтажа по месту эксплуатации, остается только подключить входящие и отходящие кабели. Зачастую именно на этом этапе возникает неудобство при подключения кабелей к нижнему ряду клеммников, от которых запитано все оборудование внутри шкафа, и оборудование, которым шкаф управляет.

Нижние контакты клеммника расположены близко к монтажной плате и, как правило, к плате кабельного ввода. Чтобы подключить внешние провода к такому клеммнику придется проявить определенную сноровку, чтобы вставить провод в нужный клеммник, удержать его там и затянуть винт клеммника.

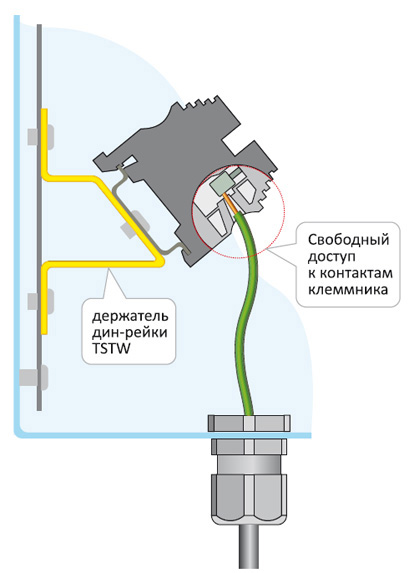

Использование держателя DIN-рейки (ДИН-рейки) TSTW позволяет установить DIN-рейку (ДИН-рейку) под углом к монтажной плате, поворачивая «к нам» нижние контакты клеммников. Это обеспечивает свободный доступ к контактам клеммников, а следовательно облегчает и упрощает подключение входящих и отходящих кабелей.

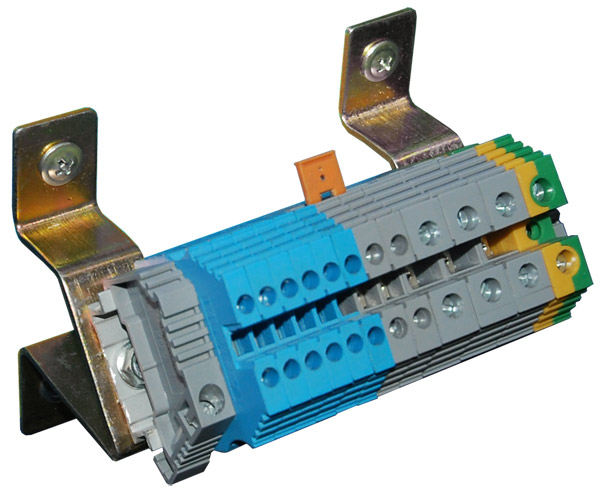

DIN-рейка (ДИН-рейка) на держателе TSTW

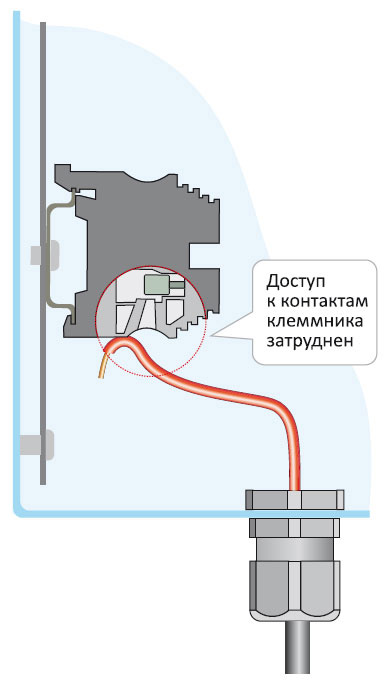

Традиционный способ установки. Подключение проводов к клеммам затруднено и отнимает много времени. Монтаж клемм на DIN-рейку (ДИН-рейку), установленную на держатели TSTW. Доступ к контактам клеммника свободен, подключать провода УДОБНО.
Плохо Хорошо
