Цифровые амперметры вольтметры и анализаторы электрической сети ОВЕН

Измерители параметров электрической сети ОВЕН

Компания ОВЕН выпустила линейку цифровых вольтметров (ИНС-Ф1) и амперметров (ИTС-Ф1) в стандартных корпусах. Также в линейку входит анализатор параметров электрической сети (ИМС-Ф1), который позволяет оценить качество электрической сети по следующим параметрам: ток, напряжение, активная/реактивная/полная мощность и коэффициент мощности (cos φ). Приборы работают в широком диапазоне температур эксплуатации: от - 20 до + 50 оС и имеют высокую надежность (соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости).

Цифровой вольтметр ИНС-Ф1

|

Цифровой амперметр ИТС-Ф1

|

Анализатор параметров электрической сети ИМС-Ф1

Цифровой вольтметр ОВЕН ИНС-Ф1

Вольтметр ИНС-1Ф предназначен для измерения напряжения однофазной или трехфазной сети переменного тока в диапазоне 40...400 В и его отображения на четырехразрядном индикаторе. Для измерения напряжения по каждой фазе в трехфазной сети используйте один прибор на одну фазу или  кулачковый переключатель, который будет подключать ИНС-Ф1 к каждой фазе поочередно. Прибор выполнен в щитовом корпусе Щ3 (76 х 34 х 79 мм).

Перейти к таблице технических характеристик



Цифровой вольтметр ИНС-Ф1

|

Цифровой амперметр ИТС-Ф1

|

Анализатор параметров электрической сети ИМС-Ф1

Цифровой амперметр ОВЕН ИТС-Ф1

Амперметр ИТС-1Ф предназначен для измерения переменного тока в однофазной или трехфазной сети в диапазоне 0,02...5 А и его отображения на четырехразрядном индикаторе. Для измерения тока по каждой фазе в трехфазной сети используйте один прибор на одну фазу или кулачковый переключатель, который будет подключать ИТС-Ф1 к каждой фазе поочередно.

Возможен выбор номинальной частоты сети: 50 Гц или 60 Гц.

Если значение измеряемого тока больше 5 А, то подключение амперметра следует производить через согласующий трансформатор тока с коэффициентом трансформации 1, 2, 3, 4, 6, 8, 10, 15, 16, 20, 30, 40, 60, 80, 100, 120, 200. Выбор коэффициента трансформации в приборе осуществляется установкой перемычек * между соответствующими клеммами (см. табл. "Установка коэффициента трансформации"). Прибор выполнен в щитовом корпусе Щ3 (76 х 34 х 79 мм).

Установка коэффициента трансформации

Коэффициент трансформации Установить перемычку между клеммами
1 НЕТ
2 5-6
3 6-7
4 5-6, 6-7
6 7-8
8 5-6, 7-8
10 6-7, 7-8
15 5-6, 6-7, 7-8
16 8-9
20 5-6, 8-9
30 6-7, 8-9
40 5-6, 6-7, 8-9
60 7-8, 8-9
80 5-6, 7-8, 8-9
100 6-7, 7-8, 8-9
120 5-6, 6-7, 7-8, 8-9
200 4-5

* - Внимание! Перед установкой перемычек необходимо обесточить прибор.

Перейти к таблице технических характеристик



Цифровой вольтметр ИНС-Ф1

|

Цифровой амперметр ИТС-Ф1

|

Анализатор параметров 3-х фазной сети ИМС-Ф1

Анализатор параметров электрической сети ОВЕН ИМС-Ф1

Анализатор сети (мультиметр) ИМС-Ф1 позволяет оценить качество электроэнергии однофазной сети по величине тока, напряжения, активной/реактивной/полной мощности, коэффициенту мощности (cos φ), частоты. Прибор выполнен в щитовом корпусе Щ1 (96 х 96 х 65 мм).

ИМС-Ф1 обеспечивает измерение тока (I, А), напряжения (U, В), полной мощности (P, кВА), активной мощности (S, кВт), реактивной мощности (Q, кВАр), частоты (F, Гц), коэффициента мощности (cos φ) в однофазной сети. Прибор отображает измеренные значения на трех четырехразрядных индикаторах:

  • на верхнем индикаторе отображается значение напряжения;
  • на среднем индикаторе - значение тока;
  • на нижнем - значение мощности (полной, активной, реактивной), частоты и cos φ.

При выходе измеряемого сигнала за верхнюю границу на индикаторе отображается аварийное сообщение.

Выбор отображаемого параметра на третьем индикаторе осуществляется нажатием кнопки «РЕЖИМ» на передней панели мультиметра. При этом загорается светодиод, показывающий, какой параметр отображается в данный момент:



Таблица отображения параметров на нижнем индикаторе ИМС-Ф1

Светодиод Отображаемый параметр
кВАр полная мощность
кВт активная мощность
кВА реактивная мощность
Гц частота
cos φ коэффициент мощности

Внимание! Если значение измеряемого тока больше 5 А, то канал для измерения тока необходимо подключать через согласующий трансформатор тока с коэффициентом трансформации 1, 2, 3, 4, 6, 8, 10, 15, 16, 20, 30, 40, 60, 80, 100, 120, 200. Нужный коэффициент трансформации в приборе задается при программировании. Диапазоны измеряемых величин смотрите в таблице ниже.



Диапазоны измеряемых величин ИМС-Ф1

Измеряемый параметр Диапазон измерений Основная погрешность измерений, %
Прямое подключение Подключение через трансформатор тока
Переменное напряжение (действующее значение) 40...400 В 40...400 В ± 0,5
Переменный ток (действующее значение) 0,02...5 А 0,02...1000 А ± 0,5
Активная мощность 0,02...2,000 кВт 0,02...400 кВт ± 1
Реактивная мощность 0,02...2,000 кВАр 0,02...400 кВАр ± 1
Полная мощность 0,02...2,000 кВА 0,02...400 кВА ± 1
Частота 43...63 Гц 43...63 Гц ± 0,5
Коэффициент мощности (cos φ) 0...1,000 0...1,000 ± 2



Цифровой вольтметр ИНС-Ф1

|

Цифровой амперметр ИТС-Ф1

|

Анализатор параметров 3-х фазной сети ИМС-Ф1



Сводная таблица технических характеристик вольтметра ИНС-Ф1, амперметра ИТС-Ф1 и анализатора сети ИМС-Ф1

Наименование Вольтметр ИНС-Ф1 Амперметр ИТС-Ф1 Анализатор сети ИМС-Ф1
Напряжение питания 90...264 В
Частота питающей сети 47…63 Гц
Потребляемая мощность не более 4 ВА не более 4 ВА не более 6 ВА
Количество входов 1 1 2
Время опроса входа не более 1 с
Диапазон рабочих температур эксплуатации - 20...+ 50 °С
Тип корпуса, габаритные размеры и степень защиты Щ3 (76 х 34 х 70 мм), IP 54 Щ1 (96 х 96 х 65 мм), IP 54



Диапазоны входных сигналов Значение
Вольтметр ИНС-Ф1 Амперметр ИТС-Ф1 Анализатор сети ИМС-Ф1
Напряжение ~5... 400 В - ~40...400 В
Ток - ~0,02...5 А ~0,02...5 А
Полная мощность (P) - - 0,08 ÷ 2,0 кВт
Активная мощность (S) - - 0,08 ÷ 2,0 кВА
Реактивная мощность (Q) - - 0,02 ÷ 400 кВАр
Частота питающей сети (F) - - 20 ÷ 65 Гц
Коэффициент мощности (cos φ) - - 0 ÷ 1,000
Основная погрешность измерений 0, 5 % 0, 5 % 0, 5 % ÷ 2 %

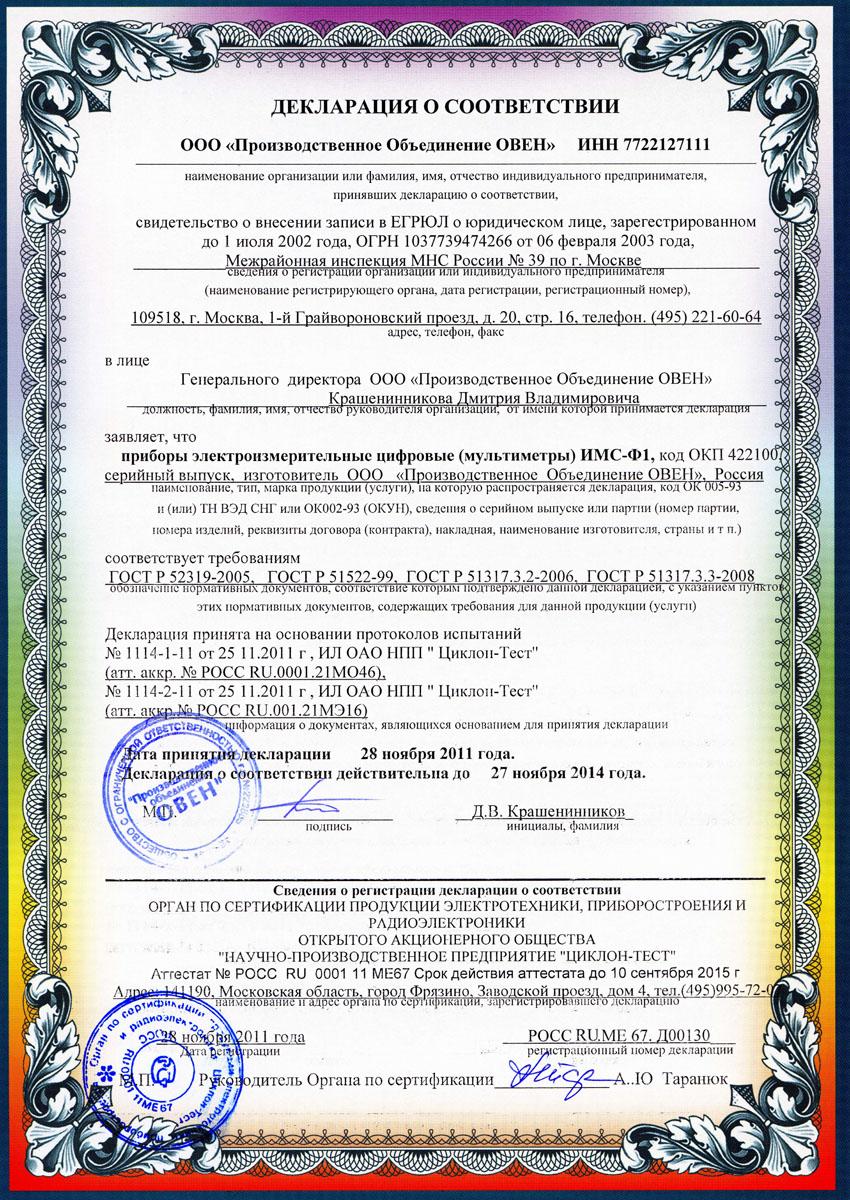

Документация
