Универсальный нормирующий преобразователь ОВЕН НПТ-1.00.1.1.Ех со встроенным барьером искрозащиты.

Универсальный взрывозащищенный нормирующий преобразователь ОВЕН НПТ-1.00.1.1.Ех со встроенным барьером искрозащи-ты.

Преобразует сигналы с термометров сопротивления и термопар, установленных во взрывоопасной зоне, в унифицированный токовый сигнал 4…20мА. Встроенный барьер искрозащиты защищает датчик от попадания высокого напряжения, исключая возможность появления искры во взрывоопасной зоне.




Основные функциональные возможности ОВЕН НПТ-1.00.1.1.Ех:

  • Преобразование сигналов термодатчиков в унифицированный сигнал 4...20мА
  • Универсальный вход
  • Поддержка большинства известных типов термодатчиков (50М, 100М, 50П, 100П, Cu50, Cu100, Pt50, Pt100, 500П, 1000П, Pt500, Pt1000, Н100, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R),ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т))
  • Высокая точность преобразования – 0.1%
  • Высокая разрешающая способность: для ТС – 15 бит; для ТП – 14 бит
  • Настройка типа датчика, диапазона преобразования и пр. по интерфейсу USB 2.0
  • Допустимый диапазон температур эксплуатации «-40...+85 С»
  • Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А
  • Встроенный барьер искрозащиты со степенью [Ехic]IIC
  • Гальваническая развязка входных измерительных цепей, относительно цепей питания и выходных цепей формирования тока.

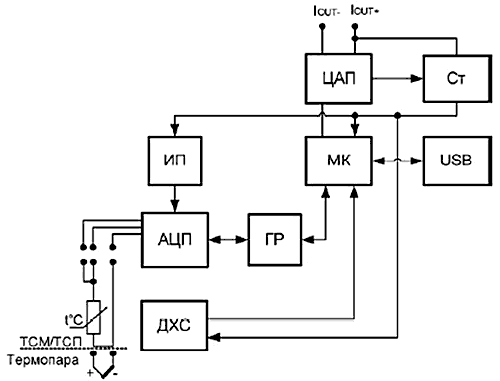

Функциональная схема ОВЕН НПТ-1.00.1.1.Ех:

Функциональная схема НПТ-1.00.1.1.Ех

АЦП – аналого-цифровой преобразователь с универсальным измери-тельным входом с цепями искрозащиты;

ДХС – термодатчик (компенсатор холодного спая);

Отключение схемы компенсации осуществляется программно;

ЦАП – цифро-аналоговый преобразователь;

МК – микроконтроллер;

ИП – источник питания с гальванической развязкой;

Ст – стабилизатор напряжения;

ГР – гальваническая развязка;

USB – USB порт.




Технические характеристики ОВЕН НПТ-1.00.1.1.Ех:

Параметр

Значение

Номинальное напряжение питания

24 VDC

Напряжение питания

от 12 до 36 VDC

Потребляемый ток:



  • для рабочего режима
  • при конфигурировании (питание от USB)
  • не более 35 мА
  • не более 50 мА



Класс взрывозащиты

[Ехic] IIC

Класс точности при работе с термометрами сопротивления (ТС)

0.25 %

Класс точности при работе с термоэлектрическими преобразователями (ТП)

0.5 %

Диапазон выходного тока преобразователя

4…20 мА

Функция преобразования входных сигналов

линейно возрастающая или убывающая

Нелинейность преобразования

не хуже ±0,1 %

Разрядность аналого-цифрового преобразователя:



  • При работе с термометрами сопротивления
  • При работе с термопарами
  • не менее 15 бит
  • не менее 14 бит



Разрядность ЦАП

не менее 11 бит

Номинальное сопротивление нагрузки (при Uп=24 VDC)

600 Ом

Максимальное допустимое сопротивление нагрузки (при Uп=36 VDC)

1200 Ом

Время установления выходного сигнала после скачкообразного изменения входного

не более 1 с

Время непрерывной работы

круглосуточно

Интерфейс связи с ПК

USB2.0

Габаритные размеры

98 × 82 × 22 мм

Масса, не более

500 г

Средняя наработка на отказ

не менее 500 000 ч

Средний срок службы

не менее 12 лет

Параметры искробезопасных цепей

Параметр

Клеммы 10, 11, 12

Максимальное входное напряжение Ui

не более 30 В

Максимальный входной ток Ii

не более 100 мА

Максимальная внутренняя емкость Ci

0,04 мкФ

Максимальная внутренняя индуктивность Li

1 мГн

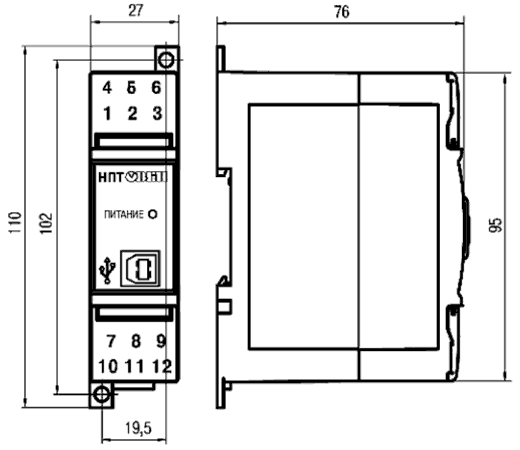

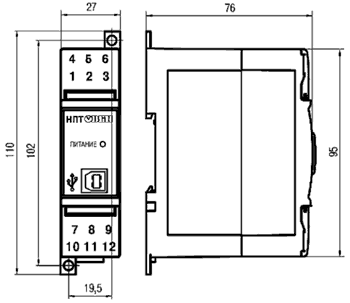

Габаритные размеры ОВЕН НПТ-1.00.1.1.Ех:

Габаритные размеы НПТ-1.00.1.1.Ех

Комплектность поставки:

Преобразователь НПТ

1 шт.

Компакт-диск с программным обеспечением

1 шт.

Паспорт

1 шт.

Руководство по эксплуатации

1 шт.

Гарантийный талон

1 шт.
