Автоматические выключатели и выключатели нагрузки низкого напряжения Compact NS Schneider Electric

Автоматические выключатели и выключатели нагрузки низкого напряжения Compact NS Schneider Electric

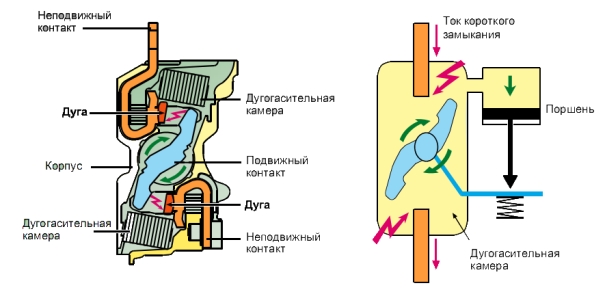

В автоматических выключателях Compact NS Sсhneider Electric применяется уникальный инновационный принцип рото-активного размыкания (смотрите рисунок 1), позволяющий реализовать каскадное соединение аппаратов и обеспечить при этом их селективность. Благодаря этому принципу обеспечивается очень эффективное токоограничение при коротком замыкании, что значительно увеличивает срок службы кабельных линий.

Рисунок 1

Назначение автоматических выключателей и выключателей нагрузки Compact NS Sсhneider Electric:

Выключатели Compact NS Sсhneider Electric предназначены для коммутации номинальных токов и отключения токов коротких замыканий в распределительных электрических сетях и системах электроснабжения низкого напряжения.

Широкий ассортимент модификаций автоматических выключателей Compact NS Schneider Electric по номинальным токам и отключающей способности позволяет применить их практически во всех областях промышленности, а именно:

  • Аппараты с отключающей способностью 150 кА - металлургия, судостроение, авиастроение (высокоответственные технологические процессы);
  • Аппараты с отключающей способностью 70-100 кА - обрабатывающая промышленность, черная металлургия (непрерывные технологические процессы);
  • Аппараты с отключающей способностью 36-50 кА - промышленные предприятия, административно-коммерческие здания (ответственные технологические процессы, электроснабжение инфаструктуры);
  • Аппараты с отключающей способностью 25 кА - промышленные установки в сфере обслуживания, розничной торговли (технологические процессы с малым значением токов короткого замыкания).

Технические характеристики автоматических выключателей и выключателей нагрузки Compact NS Schneider Electric:

Номинальный ток

от 15 до 1600 А

Номинальное напряжение

до 690 В переменного тока

Диапазон рабочих температур

-25…+70˚С

Степень защиты от внешних воздействий и механических ударов:



  • открытый аппарат с клеммными заглушками

IP40, IK07

  • аппарат в щите:

- с рычагом управления: IP40, IK07;

- со стандартной поворотной рукояткой: IP40, IK07;

- с выносной поворотной рукояткой: IP56, IK08;

- с мотор-редуктором: IP40, IK07

Исполнение выключателей

однополюсное, двухполюсное, трехполюсное, четырехполюсное

Отключение

гарантированное разъединение в соответствии со стандартом МЭК 60947-2

Типы расцепителей

- электронные STR;

- термомагнитные TM;

- электромагнитные MA.

- на токи более 630А: Micrologic 2.0, Micrologic 5.0, Micrologic 6.0, Micrologic 7.0.

Защита от замыкания на землю

при условии установки дополнительного модуля Vigi

Количество модификаций выключателей

4 модификации по отключающей способности: от 36 до 150 кА при 415 В

Количество типоразмеров

4 (15…1600 А)



Автоматические выключатели Compact NS Schneider Electric соответствуют международным стандартам МЭК 60947-1-2 (ГОСТ Р 50030.1-2).

Основные преимущества автоматических выключателей и выключателей нагрузки Compact NS Schneider Electric:

  • Гарантированная  защита;
  • Надежность энергоснабжения;
  • Простота установки и монтажа.

Для автоматических выключателей Compact NS Sсhneider Electric доступен широкий ассортимент вспомогательных устройств и аксессуаров, некоторые из которых общие для разных номинальных токов


pdf Руководство по эксплуатации
Руководство по эксплуатации.pdf 1948 Kb
