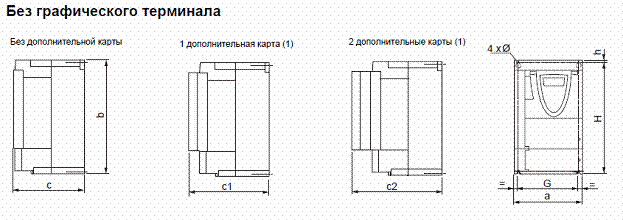

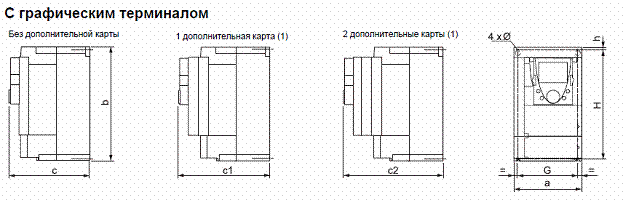

Габаритно-установочные характеристики ПЧ ALTIVAR 71





ATV 71H



a

мм

b

мм

c

мм

c (1 )

мм

c (2 )

мм

G

мм

H

мм

h

мм

Ø

мм

Масса

кг

037M3, 075M3, U15M3,075N4, U15N4,U22N4

130

230

175

198

221

113.5

220

5

5

3

U22M3, U30M3, U40M3,U30N4, U40N4

155

260

187

210

233

138

249

4

5

4

U55M3, U55N4, U75N4

175

295

187

210

233

158

283

6

6

5.5

U75M3, D11N4

210

295

213

236

259

190

283

6

6

7

D11M3X, D15M3X, D15N4, D18N4

230

400

213

236

259

210

286

8

6

9

D18M3X, D22M3X, D22N4

240

420

236

259

282

206

403

11

5.5

30

D30N4, D37N4

240

550

266

289

312

206

531.5

11

5.5

37

D30M3X, D37M3X, D45M3X

320

550

266

289

312

280

524

20

8.6

37

D45N4, D55N4, D75N4

320

630

290

313

334

280

604.5

15

9

45



ATV 71H



a

мм

b

мм

c

мм

c (1 )

мм

c (2 )

мм

G

мм

H

мм

h

мм

Ø

мм

Масса

кг

037M3Z, 075M3Z, U15M3Z, 075N4Z, U15N4Z,U22N4Z

130

230

149

172

195

113.5

220

5

5

3

U22M3Z, U30M3Z, U40M3Z, U30N4Z, U40N4Z

155

260

161

184

207

138

249

4

5

4

U55M3Z, U55N4Z, U75N4Z

175

295

161

184

207

158

283

6

6

5.5

U75M3Z, D11N4Z

210

295

187

210

233

190

283

6

6

7

D11M3XZ, D15M3XZ, D15N4Z

230

400

187

210

233

210

286

8

6

9

(1) Для установки карт расширения входов-выходов, коммуникационной карты и карты встроенного программируемого контроллера.
