ОВЕН ДТС3ххх термосопротивления HVAC

ОВЕН ДТС3ххх термосопротивления HVAC
Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC)
  • Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ133, ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных).
  • Полная взаимозаменяемость с наиболее распространенными зарубежными моделями.
  • Чувствительный элемент – Pt1000 или по заказу Pt100, Pt500, 50М.

Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.

Линейка ДТС3ххх не имеет сертификата об утверждении средств измерения.

Технические характеристики ОВЕН ДТС3ххх

Параметр
Значение
Диапазон измеряемых температур
-50…120 °С
Рабочие условия эксплуатации:
температура окружающей среды
-40…85 °С
Погрешность измерения
±(0,3+0,005|t|) °С
Схема соединения
2-проводная – для Pt500 и Pt1000
3- и 4-проводная – Pt100 и 50М
Примечание. Модель ДТС3005 рекомендована для измерения температуры наружного воздуха, а также воздуха внутри помещений исключительно в диапазоне температур: -40…+85 ⁰С.

Сравнительная таблица ОВЕН ДТС3ххх-Pt1000/Pt100

Конструктивное исполнение
Модель
Чувствительный элемент
Длина монтажной части, мм
Диапазон измеряемых температур
Степень защиты
Применение датчика
Датчик ОВЕН ДТС3014
Конструктивное исполнение ДТС3014
3014
Pt1000
Pt500
Pt100
50
-50..120 °С
IP67
ДТС3014-PТ1000.B2.50/2
ДТС3014-PТ100.B3.50/2
для измерения температуры воды в контурах нагрева.
Датчик ОВЕН ДТС3194
Конструктивное исполнение ДТС3194
3194
Pt1000
Pt500
Pt100
250
IP67
ДТС3194-PТ1000.B2.250/2
для измерения температуры воды в трубопроводах контуров отопления.
Датчик ОВЕН ДТС3105
Конструктивное исполнение ДТС3105
3105
Pt1000
Pt100
70
120
220
IP54
ДТС3105-PТ1000.В2.x
для измерения температуры воды в трубопроводах контуров отопления.

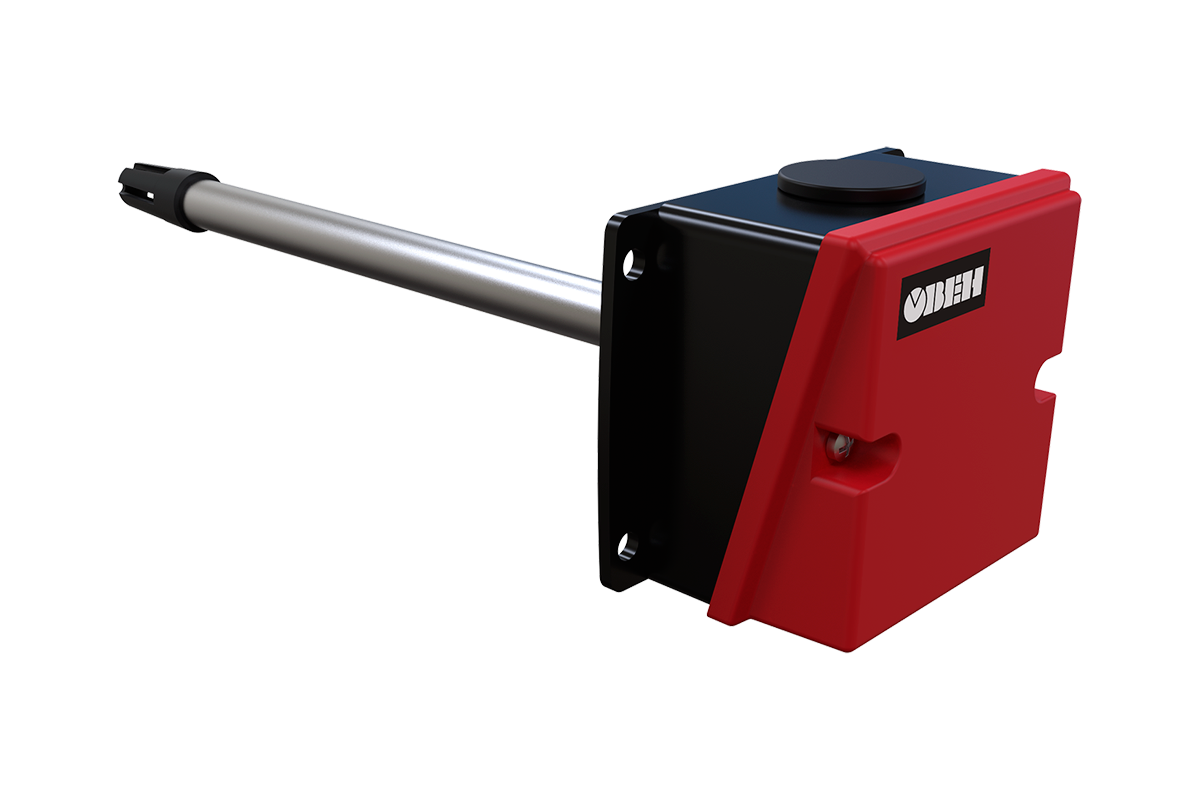

Датчик ОВЕН ДТС3015
Конструктивное исполнение ДТС3015
3015
Pt1000
Pt500
Pt100
200
IP54
ДТС3015-PТ1000.В2.200
для измерения температуры в канале воздуховода системы вентиляции. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.
Датчик ОВЕН ДТС3005
Конструктивное исполнение ДТС3005
3005
Pt1000
Pt500
Pt100
50М
-
-40…+85 °С
IP54
ДТС3005-PТ1000.В2
для измерения температуры наружного воздуха или воздуха внутри зданий. Устанавливается на плоскую поверхность стены. Является аналогом датчика ДТС125-50М.В2.60. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.

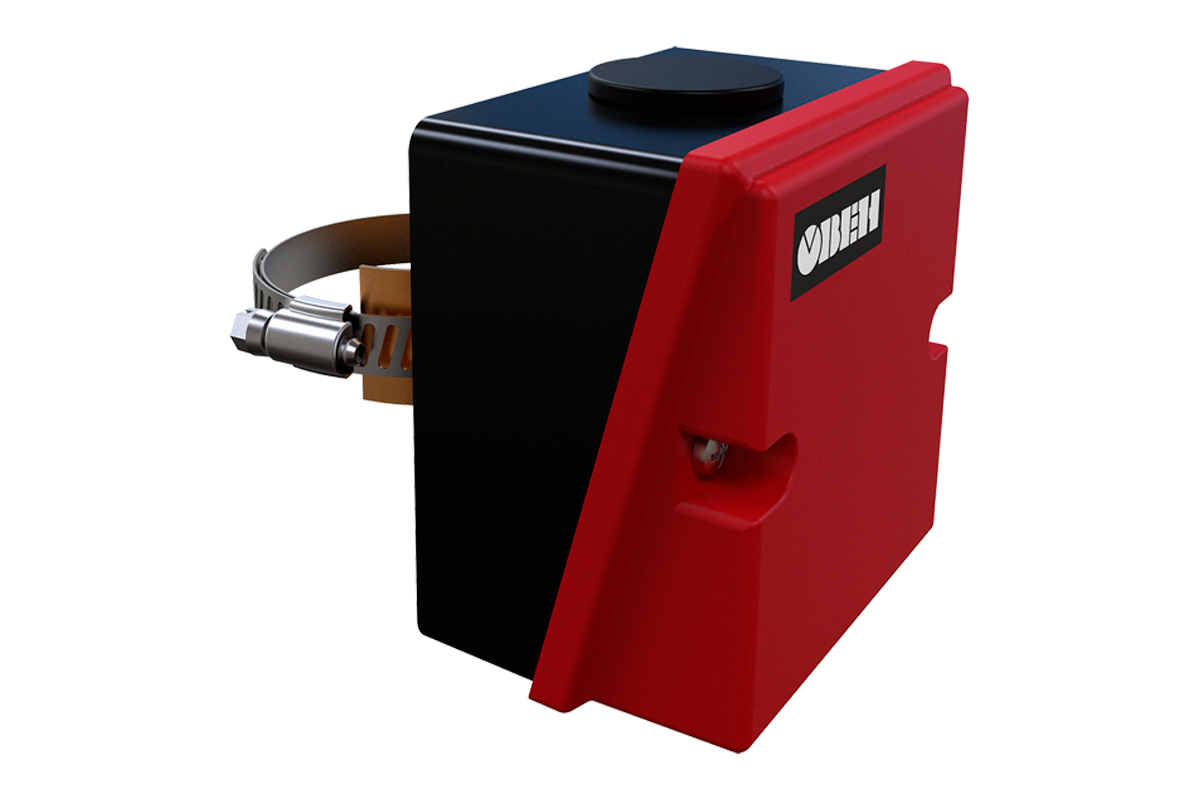

Датчик ОВЕН ДТС3225
Конструктивное исполнение ДТС3225
3225
Pt1000
Pt500
Pt100
50М
-
-50..120 °С
IP54
Накладной датчик температуры воды
 ДТС3225-PТ1000.В2
для измерения температуры воды в трубопроводах систем отопления и вентиляции.
Датчик устанавливается на трубопровод, крепление осуществляется с помощью хомута. Для улучшения теплопроводности имеет медную пластину, изогнутую под соответствующий диаметр трубопровода.

pdf Руководство по эксплуатации ДТС3ХХХ
11467.pdf 1365 Kb
