Сетевой Wi-Fi шлюз для доступа к сервису OwenCloud ОВЕН ПВ210

Сетевой Wi-Fi шлюз для доступа к сервису OwenCloud ОВЕН ПВ210

Сетевой шлюз ОВЕН ПВ210 предназначен для подключения приборов ОВЕН, имеющих интерфейс RS-485, к облачному сервису OwenCloud по Wi-Fi. Шлюз не требует дополнительной настройки и готов к использованию с облачным сервисом OwenCloud «из коробки».

OwenCloud – это облачный сервис ОВЕН, позволяющий удаленно работать с оборудованием ОВЕН: мониторинг, управление, настройка, сбор и передача данных, уведомления об авариях. Базовые функции сервиса бесплатные.

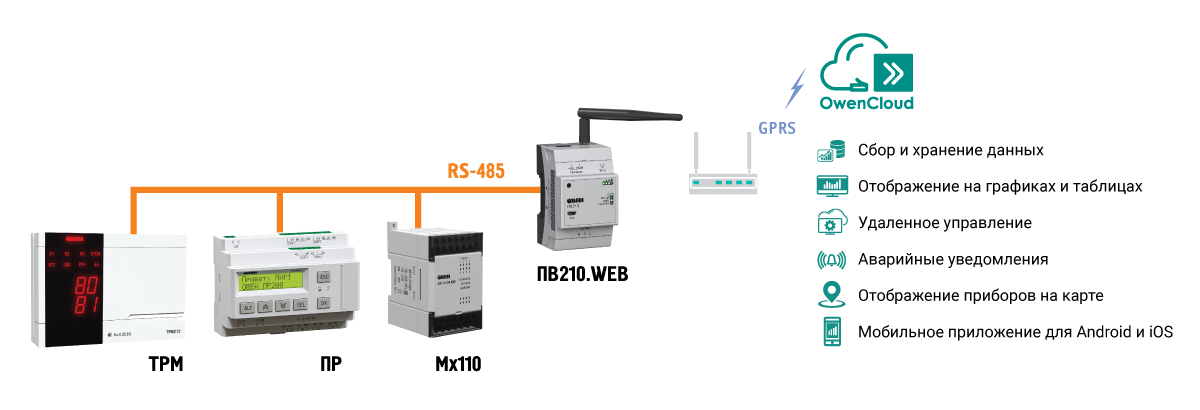

Применение сетевого шлюза ОВЕН ПВ210


Технические характеристики сетевого шлюза ОВЕН ПВ210

Наименование Значение
Питание
Напряжение питания 85...264 В (номинальное ~230 В) или
10...48 В постоянного тока (номинальное =24 В)
Частота тока 45...65 Гц
Потребляемая мощность, не более 8 ВА (для модификации ПВ210-230) 8 Вт (для модификации ПВ210-24)
Гальваническая изоляция Есть, основная усиленная
Электрическая прочность изоляции, не менее 2300 В, переменный ток
(ГОСТ IEC 61131-2-2012)
Интерфейсы
Для подключения приборов к шлюзу
Тип интерфейса RS-485
Скорость передачи данных от 1200 до 115200 bps
Для подключения к OwenCloud
Тип интерфейса

Wi-Fi 802.11 b/g/n

Для конфигурирования
Тип интерфейса USB 2.0 (Micro-USB)
Тип интерфейса Wi-Fi 802.11 b/g/n
Условия эксплуатации
Температура окружающего воздуха -20…+55 °С
Относительная влажность воздуха не более 80 % (при +25 °С без конденсации влаги)
Атмосферное давление от 84 до 106,7 кПа
Общие параметры
Габаритные размеры 90×62×53,6 мм
Степень защиты корпуса IP20
Средний срок службы 10 лет
Масса, не более 0,25 кг
Комплектность
Прибор 1 шт.
Паспорт и гарантийный талон 1 экз.
Краткое руководство по эксплуатации 1 экз.
Комплект крышек на съёмные соединения 1 шт.
Антенна 1 шт.

Модификации сетевого шлюза ОВЕН ПВ210


Устройство сетевого шлюза ОВЕН ПВ210

Корпус прибора

  1. Верхняя крышка
  2. Нижняя крышка
  3. Антенна
  4. Сервисная кнопка
  5. Индикаторы состояния сигнала
  6. Индикаторы состояния прибора
  7. Клеммник питания
  8. Клеммник интерфейса RS-485

Габаритные размеры сетевого шлюза ОВЕН ПВ210


Схемы подключения сетевого шлюза ОВЕН ПВ210





Схема подключения ПВ210-230

Схема подключения ПВ210-24
