Буксируемые кабельные цепи серий SUD, SU

Буксируемые кабельные цепи серий SUD, SU

Описание

|

Преимущества

|

Выбор

|

Номенклатура

|

Комплектность поставки

Буксируемые кабельные цепи серий SUD, SU

Буксируемые кабельные цепи (гибкие кабельные каналы) предназначены для защищенного монтажа электрических кабелей, пневматических трубок и гидравлических шлангов на подвижных участках трасс.

Кабельные цепи обеспечивают защиту кабелей и шлангов от механических повреждений и принимают на себя всю нагрузку, создаваемую подвижными частями механизмов. Кроме этого кабельные цепи предотвращают образование заломов и перегибов кабелей/шлангов в месте изгиба. Использование гибких кабельных цепей SUD, SU позволяет минимизировать пылевыделение во внешнюю среду, а также снизить уровень шума в метах монтажа.

Одновременно с функцией механической защиты кабельные цепи выполняют функцию кабельного канала, исключая попадание кабелей/шлангов в подвижные части механизмов.

Описание

|

Преимущества

|

Выбор

|

Номенклатура

|

Комплектность поставки

Преимущества кабельных цепей серий SUD, SU:

  • Легко открываются, собираются, удобные для монтажа и обслуживания; (Предоставляют свободный доступ к обслуживанию кабелей и шлангов);
  • Защита проводов и кабелей от внешнего воздействия (температура, химическое воздействие);
  • Материал – Полиамид (ПА66), легкий и пластичный, что облегчает монтаж и работу с ними;
  • Имеет два концевика (крышки), которые легко устанавливаются и снимаются;
  • Рабочая температура – от -40 ° C до +115 ° C (кратковременно до +150 °C );
  • Скорость перемещения до 10 м/с;
  • Широкое применение в машинах и оборудованиях где требуется высокие скорости перемещения подвижных элементов;
  • Тип цепи – полузакрытый или полностью закрытый;
  • Низкий уровень шума;
  • Низкое выделение пыли

Описание

|

Преимущества

|

Выбор

|

Номенклатура

|

Комплектность поставки

Выбор кабельной цепи:

Для выбора кабельной цепи необходимо определить следующие параметры

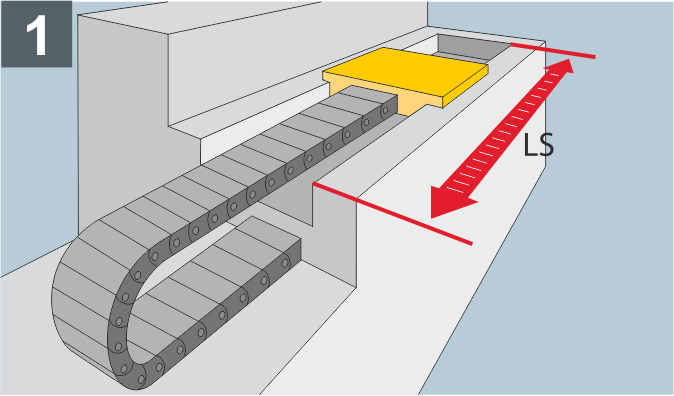

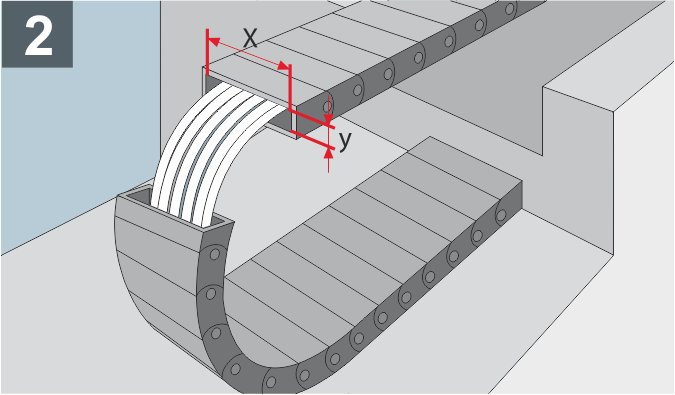

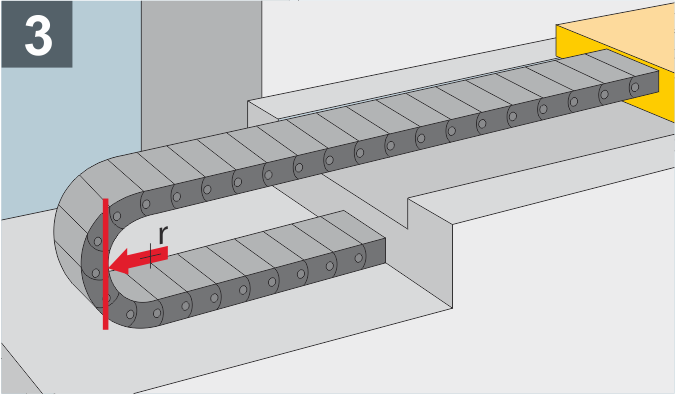

Длина перемещения Внутренние габариты кабельной цепи по отношению к габаритам кабелей/шлангов Радиус изгиба кабельной цепи по отношению к характеристикам гибкости кабелей/шлангов
Длина перемещения Внутренние габариты кабельной цепи по отношению к габаритам кабелей/шлангов Радиус изгиба кабельной цепи по отношению к характеристикам гибкости кабелей/шлангов

Определение длины кабельной цепи:

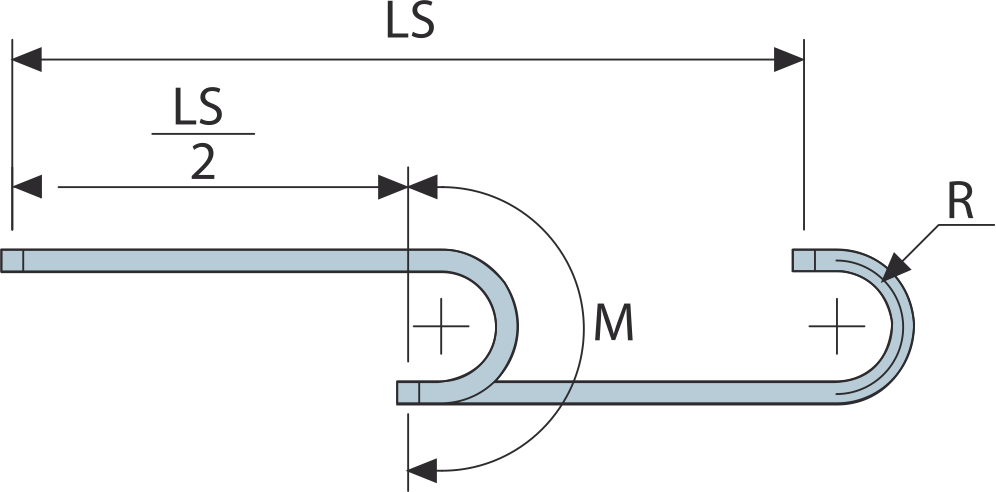

Точка неподвижного крепления находится в центре перемещения цепи

Точка неподвижного крепления находится в центре перемещения цепи Точка неподвижного крепления находится в центре перемещения цепи, формула Длина цепи (L) рассчитывается путем сложения половины общей длины перемещения LS/2 и номинального значения (М) радиуса изгиба. Полученное значение округляется до значения кратного шагу цепи.

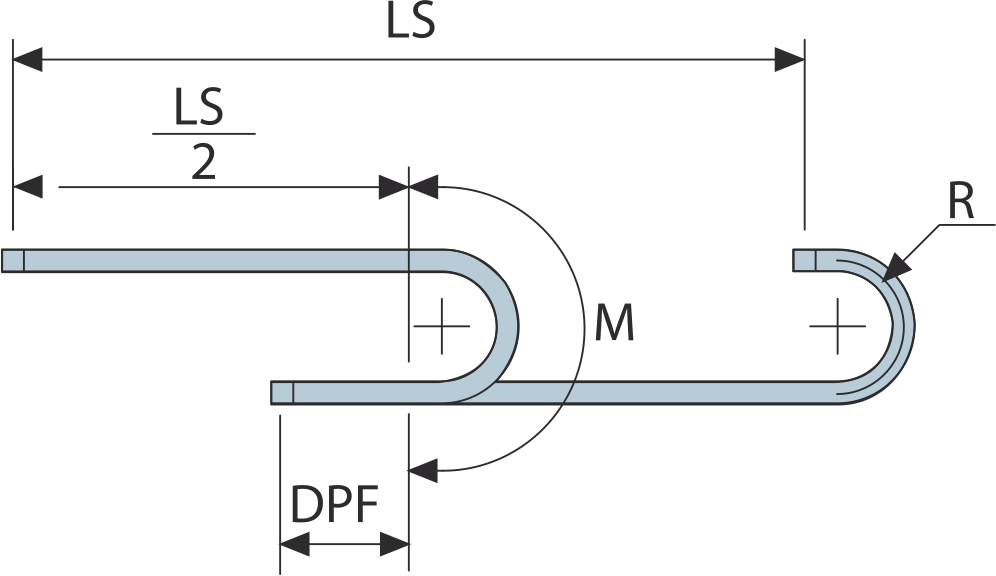

Точка неподвижного крепления находится не в центре перемещения цепи

Точка неподвижного крепления находится не в центре перемещения цепи Точка неподвижного крепления находится не в центре перемещения цепи, формула Длина цепи (L) рассчитывается путем сложения половины длины перемещения LS/2, номинального значения (М) радиуса изгиба и значения смещения неподвижного крепления относительно центра(DPF). Полученное значение округляется до значения кратного шагу цепи

Где:
L – длина цепи
LS/2 – половина длины перемещения
M – длина окружности (π x R)+(2 x P)
P – шаг цепи
R – радиус изгиба
DPF – смещение неподвижного крепления относительно центра

Описание

|

Преимущества

|

Выбор

|

Номенклатура

|

Комплектность поставки

Номенклатура кабельных цепей:

Внешний вид Наименование Внутренняя высота Внутренняя ширина Радиус изгиба Наружная ширина Наружная высота Шаг Съемная крышка Закрытая конструкция

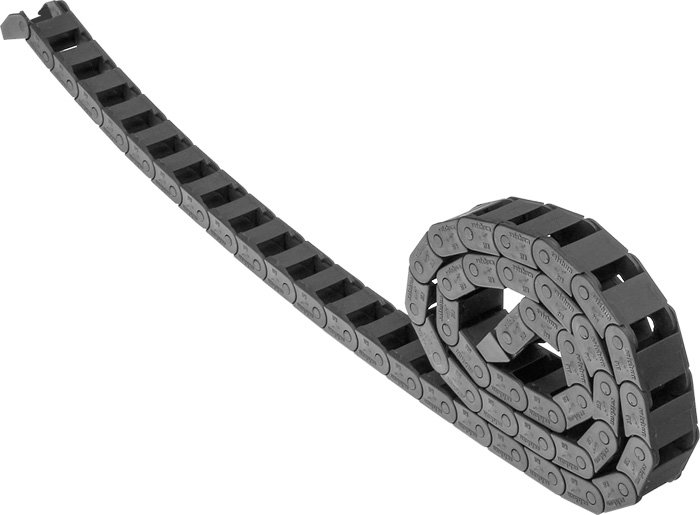

SUD10
SUD10 SUD1010 10 10 18 17 13 20 нет нет
SUD1015   15 18,38 23
SUD1030 30 18 37

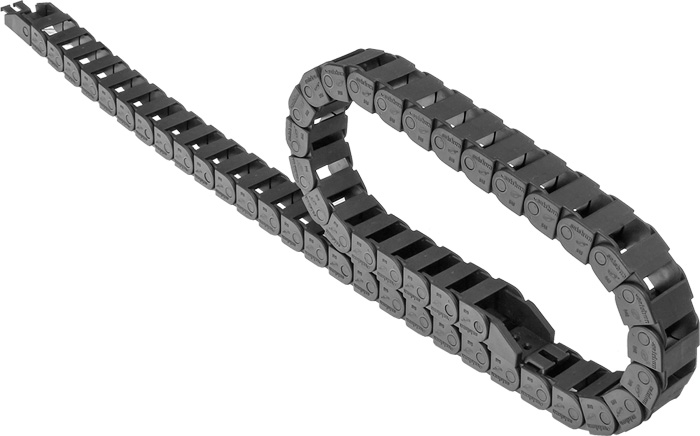

SUD15
SUD15 SUD1520 15 20 25, 75 28 20 20 нет нет
SU18
SUD15 SU1825A 18 25 38, 50, 60, 75, 100 36 23 33 да нет
SU1838B 38 50, 75, 100 49 да
SU1848A 48 59 нет

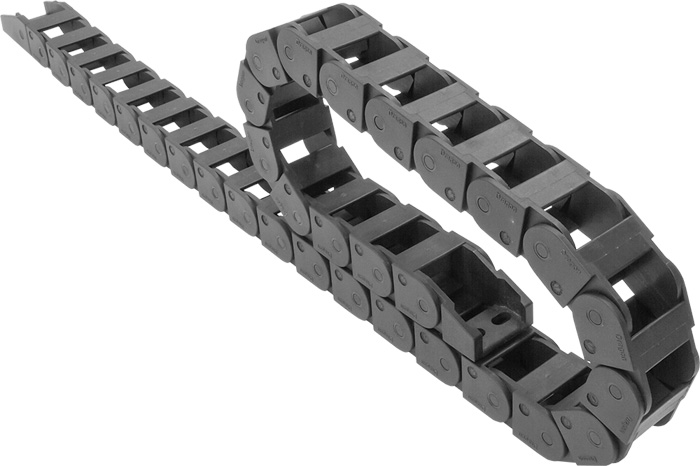

SU20
SUD20 SUD2025A 20 25 48 36 25 30,5 нет нет
SUD2050A 50 48, 100 61

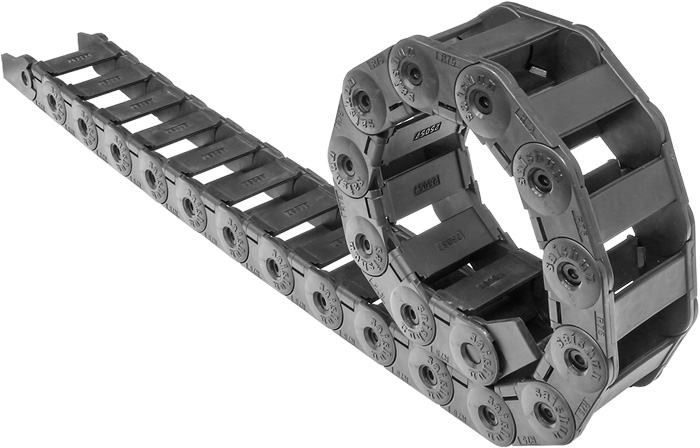

SU25
SU25 SU2525A 25 25 50, 100 43 36 45,8 да нет
SU2538A 38 75 56
SU2557A 57 75, 100, 125 75
SU2577A 77 95

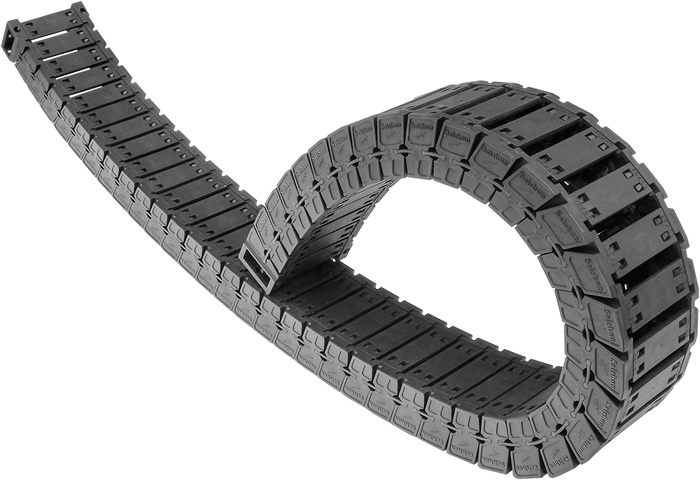

SUD25 пониженной шумности
SUD25 пониженной шумности SUD25025 25 25 75 41 35 22 нет нет
SUD25038 38 54
SUD25050 50 66
SUD25057 75 73

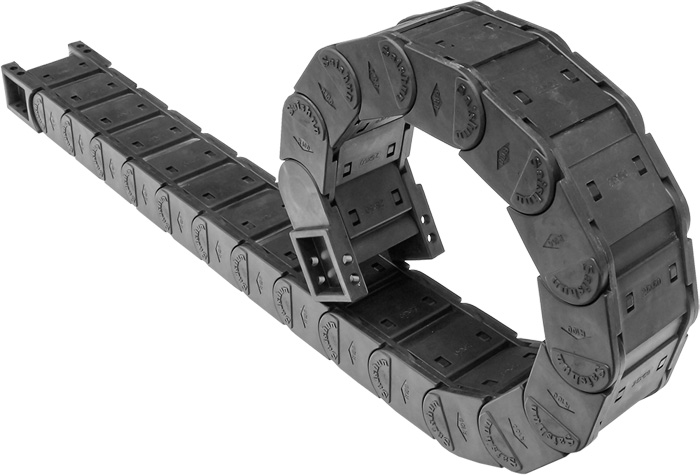

SUD25
SUD25 SUD2538A 25 38 60, 75, 100, 150, 200 58 42 46 да нет
SUD2538B 60 да
SUD2550A 50 60, 75, 100, 150 70 нет
SUD2550B 50 100
SUD2575A 75 60, 75, 100, 150 95 нет
SUD25100A 100 120 нет
SUD25125A 125 145 нет

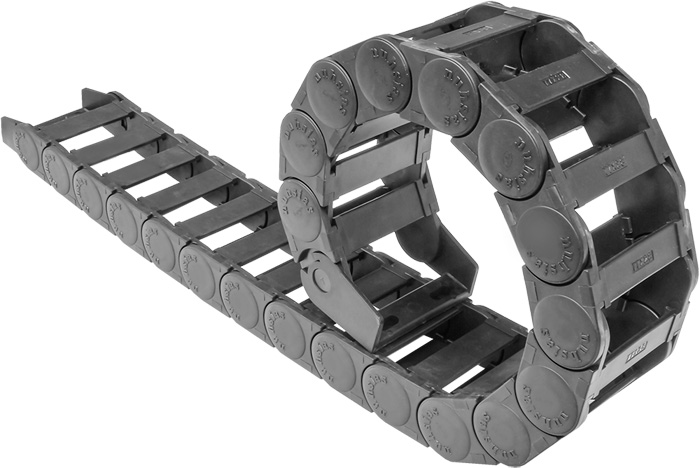

SU28
SU28 SU2877A   77 100 97       нет

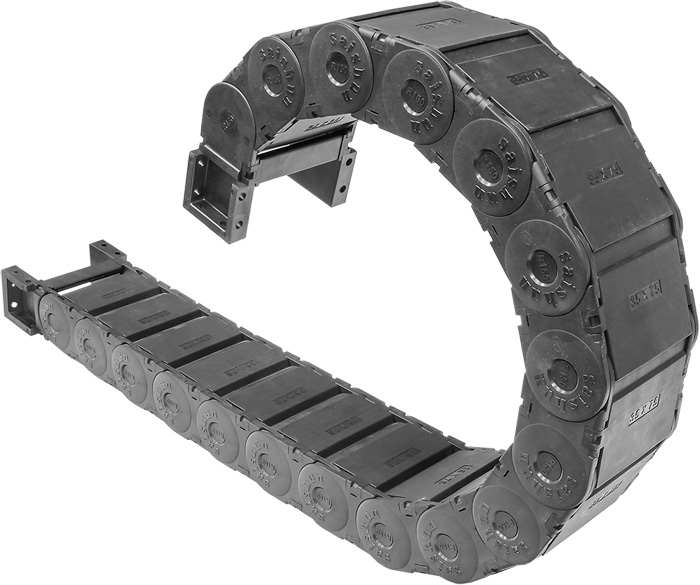

SU35
SU35 SU3575B 35 75 150 94       да

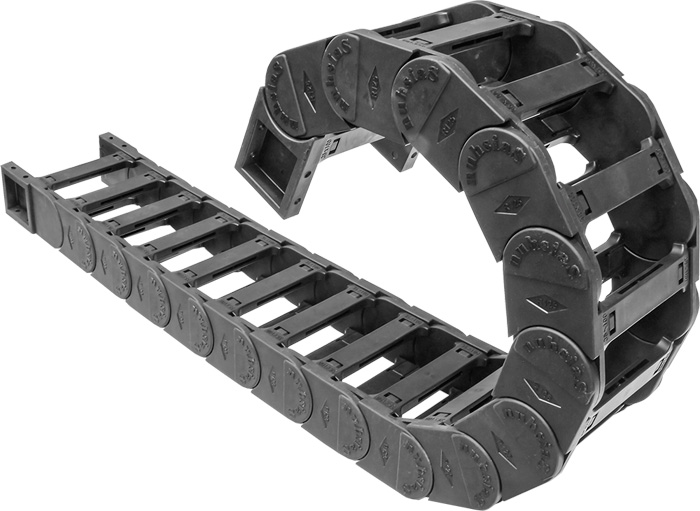

SUD35
SUD35 SUD3550A 35 50 100, 125, 150 74 56 56 да нет
SUD3575A 75 99 нет
SUD3575B 150 да
SUD35100A 100 125 124 нет
SUD35125A 125 100, 125, 150 149 нет

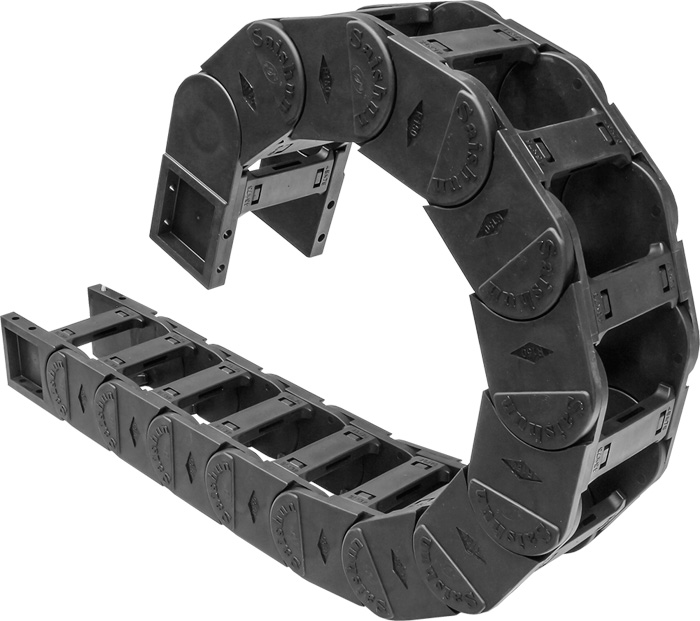

SUD45
SUD45 SUD4550A 45 50 75, 100, 125, 150, 200 77 66 66 да нет
SUD4575A 75 75, 100, 150, 200 102 нет
SUD45125A 125 100, 125, 150 152 нет

Описание

|

Преимущества

|

Выбор

|

Номенклатура

|

Комплектность поставки

Комплект поставки:

Наименовани Кол-во
Буксируемая кабельная цепь 1 шт.
Руководство по эксплуатации 1 шт.
Паспорт 1 шт.
